什么？都2022年了，你还在使用CAD手动绘制船舶型线图！你该看看我们这款专业软件啦！
本文介绍了一款线型设计软件，内容涉及到了：船体线型图及其绘制方法，线型软件提供的交互设计功能，以及线型软件提供的丰富拓展接口。
01
船 体 线 型
首先，我们来明确一下船体线型。
船体线型是什么？
细心的小伙伴可能会发现，船体其实是一个三维曲面，这个曲面是流线型的，很养眼，很好看，也很复杂。

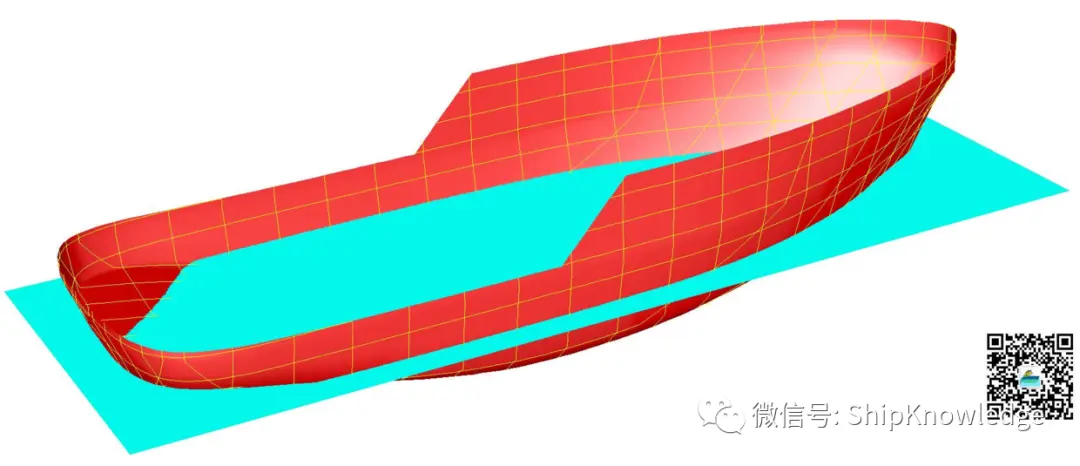

船体外形
为了让船舶在水里能装得多，跑得快，造型又好看，设计师们在船壳设计上可没少花功夫，可以这么说：一条船的船体外形，决定了这一条船的航行性能。
船壳的三视图：型线图
如何描述这样一个复杂的三维曲面呢？在工程上，我们会使用三视图来描述空间物体。船舶行业也使用三视图来描述我们的船壳。描述船壳的三视图，我们称之为线型图，也称型线图。里面的特征点，我们称为型值点。

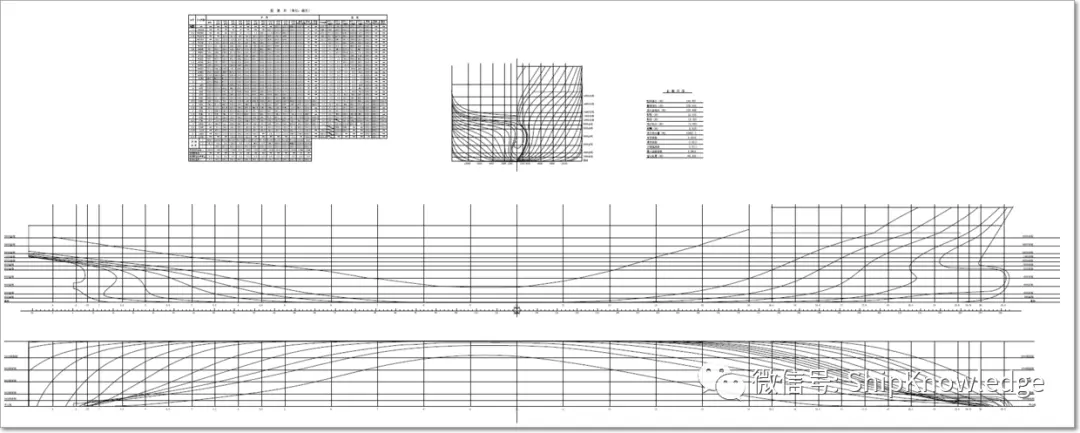

教科书上，这张图长这样：

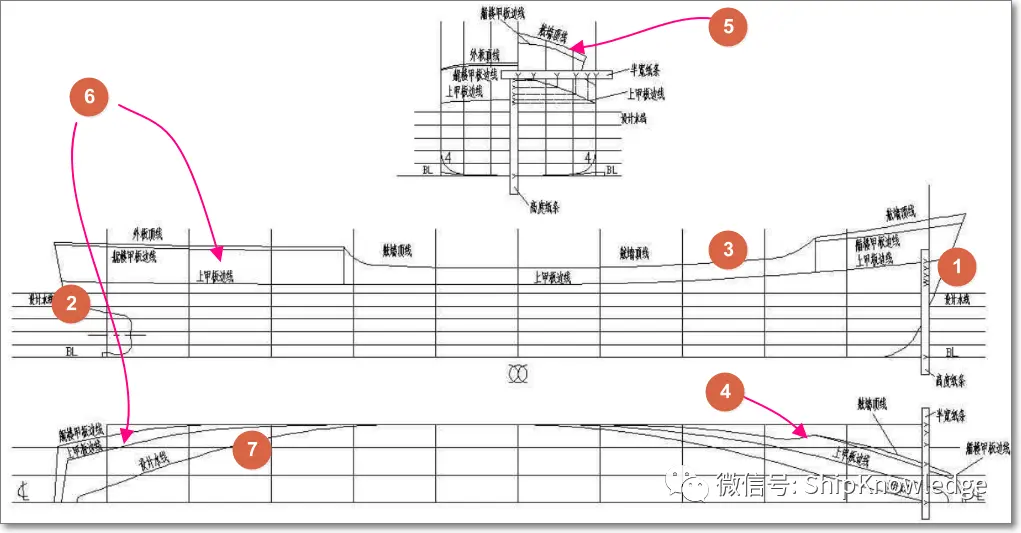

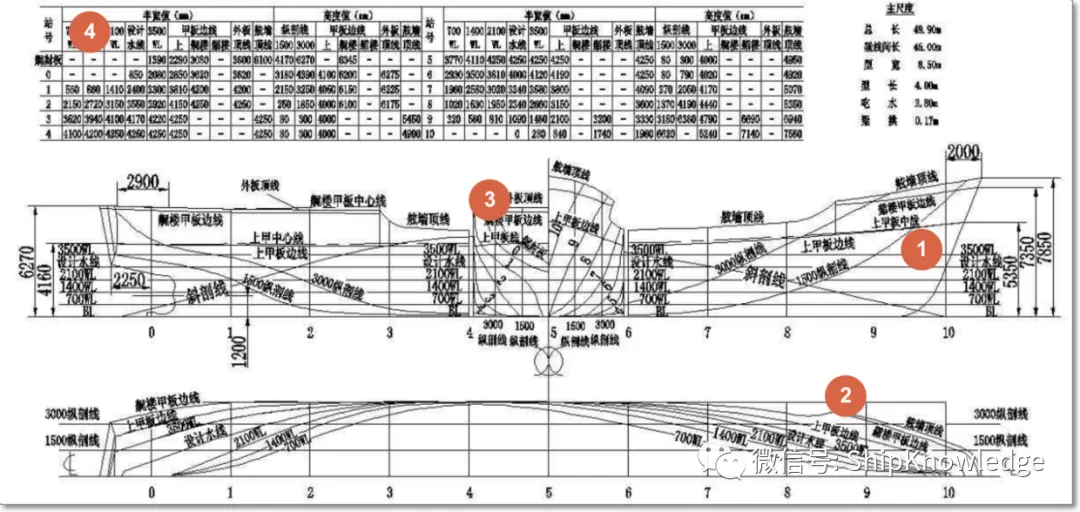

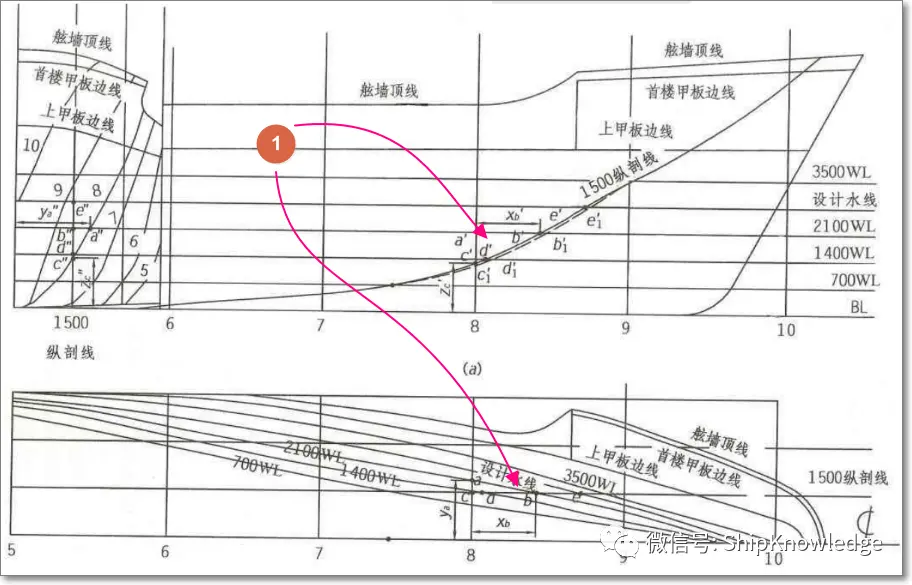

船舶线型图，①纵剖线，②半宽水线，③站线，④型值表
手工绘制线型图
手工绘制线型图是个技术活，想要把这张图画好，需要三件宝贝：圆规，小纸条和曲线板。
一般是先绘制基本的边界线：包括①艏轮廓线，②艉轮廓线，③纵剖图轮廓线，④水线图轮廓线，⑤站线图轮廓线，⑥甲板线，⑦设计水线：然后逐步细化。
手 工 绘 制 线 型 图
随着科技的发展，现在不需要圆规，小纸条和曲线板了，我们可以在CAD软件里面进行线型设计。但是，还是会面临三向光顺的问题。你又会发现：修改型线也是一项细致的技术活，往往会出现按住了葫芦起了瓢的现象，这里改好了，那边又不顺了。
线 型 三 向 光 顺 修 改
“我记得一天，我走到了阳台，点了一支烟，45度角仰望星空，心里想：要是要有一款操作简单，又能支持三向光顺的软件该有多好！”
现在，我可以告诉大家，有了！
02
线 型 设 计 软 件

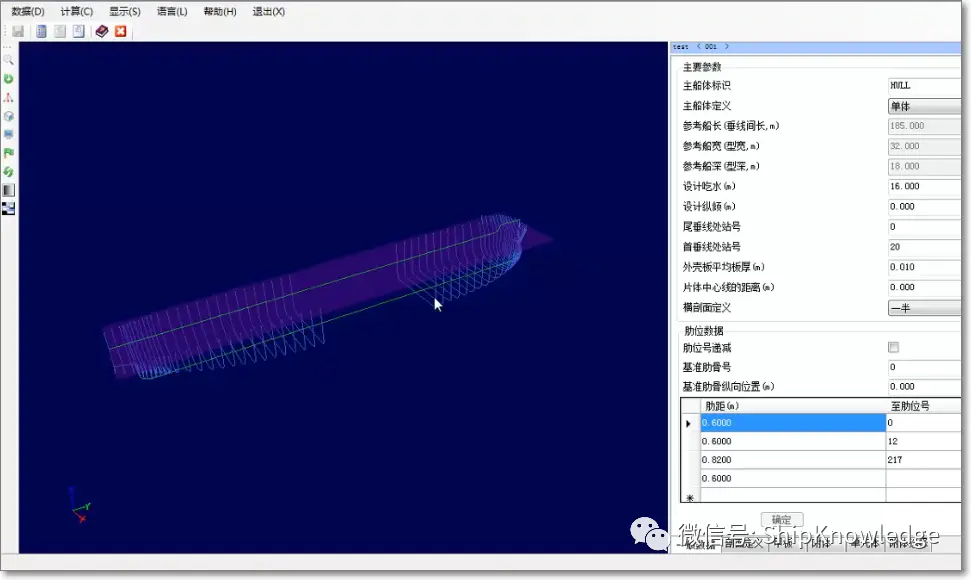

线型软件助力你的船型设计

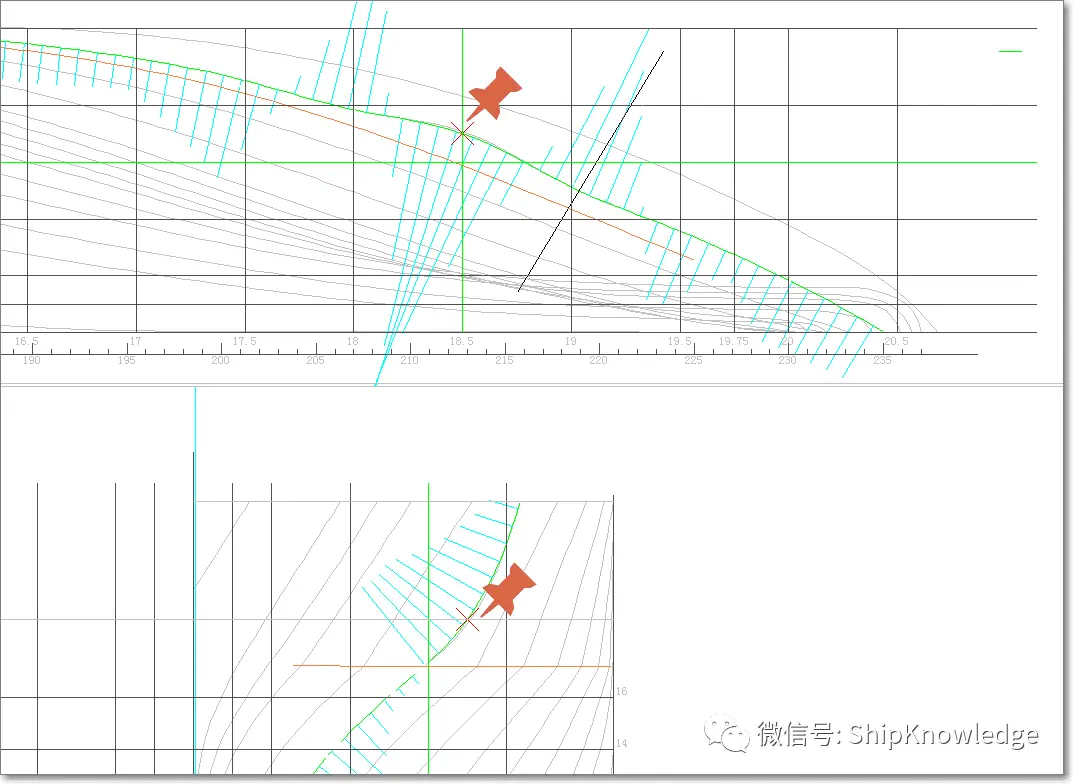

三 向 光 顺
[一段演示三向光顺的小视频] 随文视频，请在公众号中搜索：[图文]线型软件助力船型设计
我们的软件支持：导入CAD背景图，以背景线修改
CAD 背 景 线
我们的软件支持：尺度变换，横剖面面积曲线修改
母 型 船 变 换

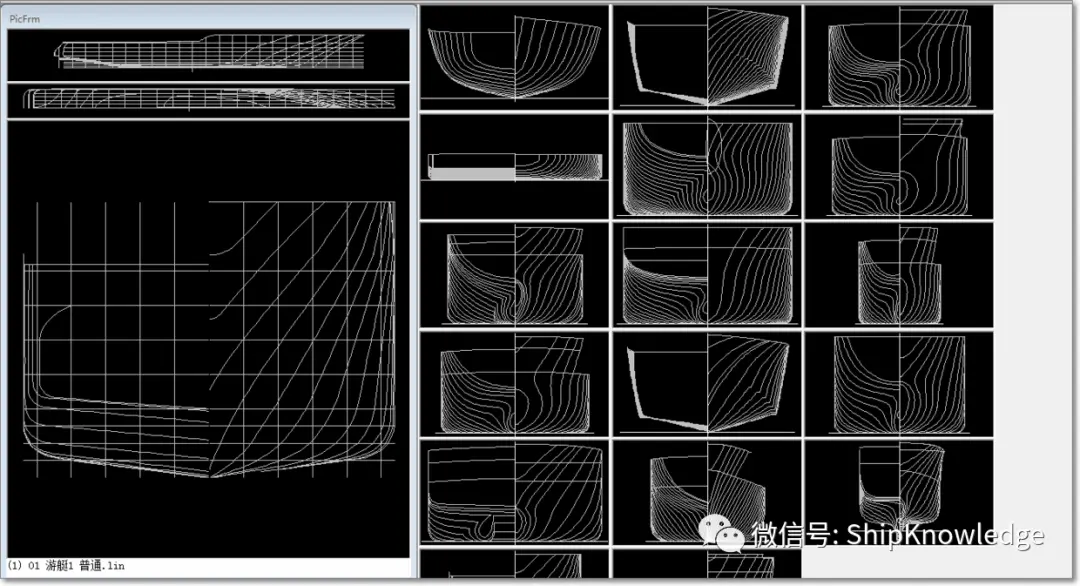

我们的软件支持多种船型，包括：油船，化学品船，集装箱船，游船，游艇，半潜船，。。。
支 持 多 种 船 型（点击查看大图）
03
我 们 还 能 做 更 多
一个模型多种用途

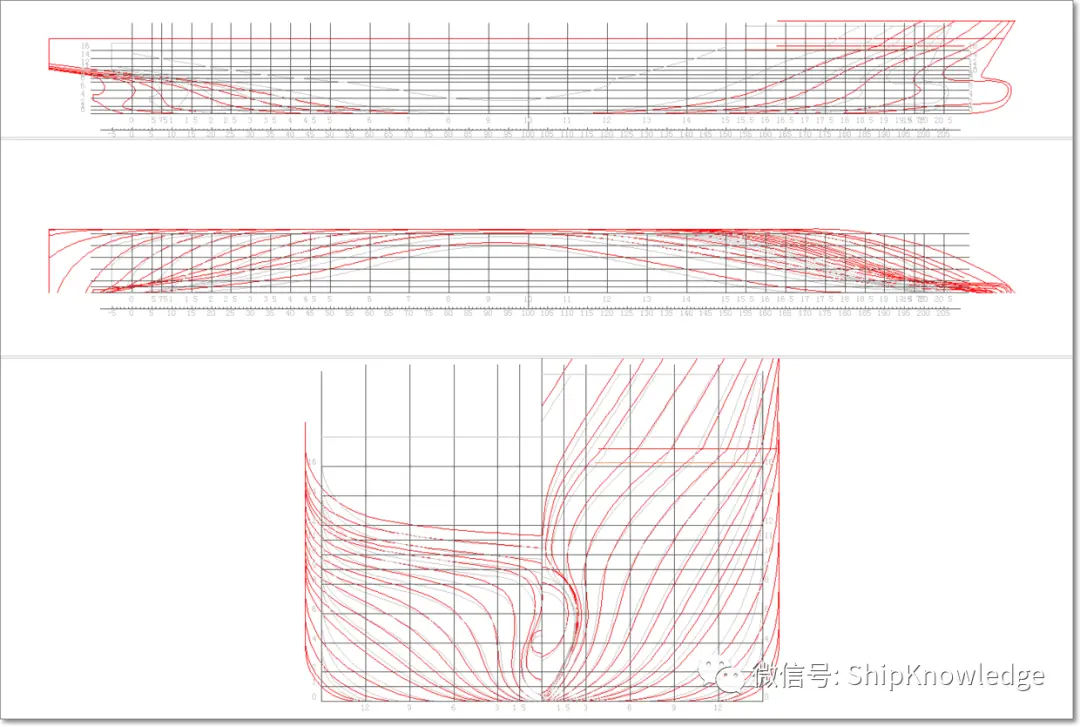

1，AutoCAD线型图
生成AutoCAD线型图
2，Compass模型接口，用于工程计算
生成Compass数据库

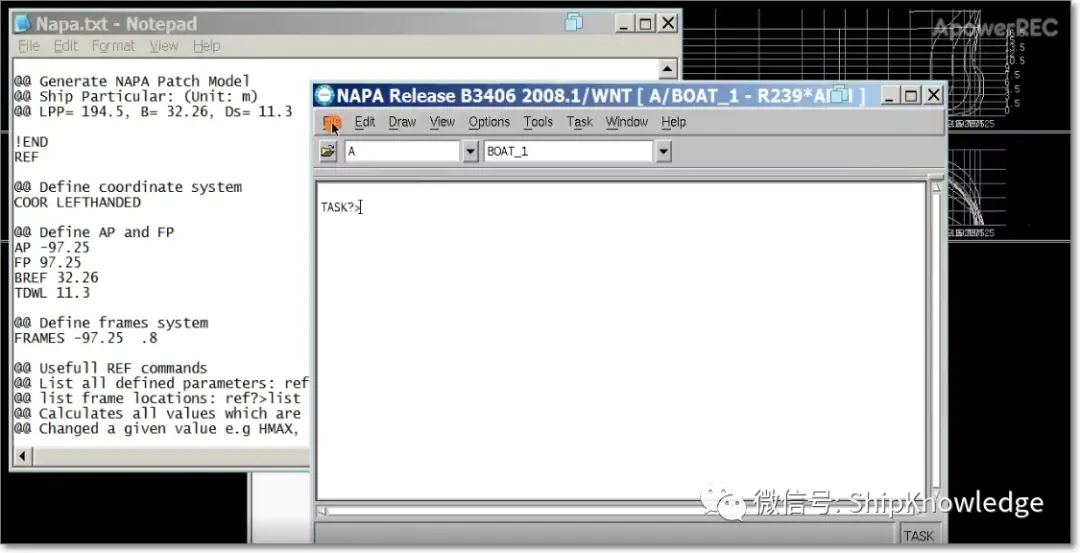

3，NAPA模型接口，用于工程计算
生成NAPA命令流
4，Rhino模型接口，用于创建曲面，进行流体力学计算

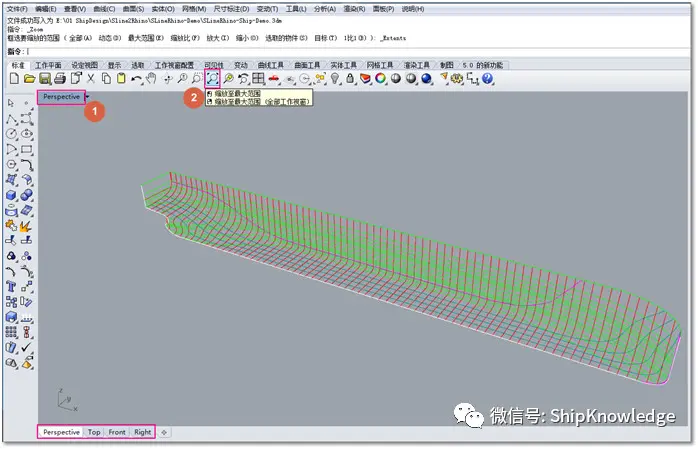

生成Rhino空间线
5，GHS模型接口，用于工程计算

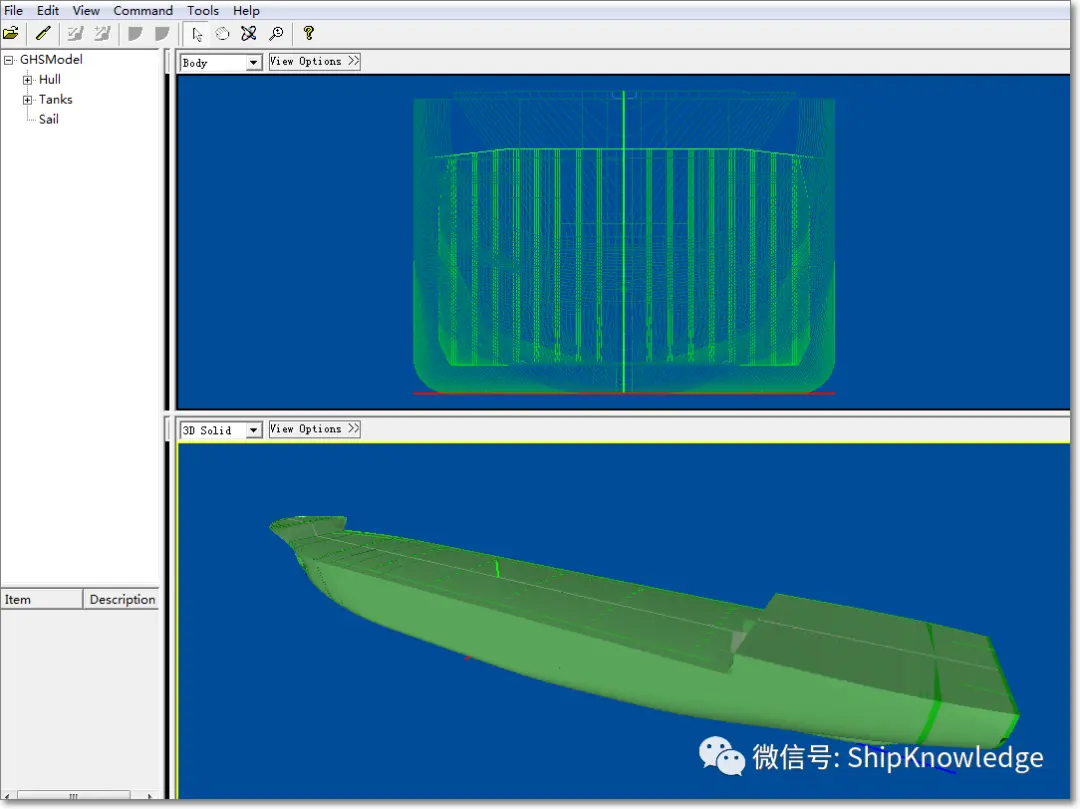

生成GHS数据模型
一款线型设计软件
我们的软件不仅仅是建模软件，还是线型设计软件，可以应用于线型的修改和优化设计上。比如说和流体软件StarCCM+结合，帮助优化线型，和导流罩等节能装置设计软件结合，助力节能装置的设计优化。
04
要 点 回 顾
本文介绍了船体线型设计软件，包含如下要点：
1，一起回顾了线型图，以及线型图的绘制步骤
2，介绍了我们的线型软件提供的交互设计功能
3，介绍了我们的线型软件提供的丰富数据接口
