MSC Apex与Patran：联合使用与优势

一、简介

       MSC Apex是一个新的高性能、功能强大的CAE软件，未来将成为MSC技术中的一个核心平台，但由于其开发是分阶段来实现的，目前MSC Apex Modeler是MSC Apex系列中的第一个实用的技术产品，为工程师提供了更加便捷的选择。MSC Apex Modeler是一个CAE工具，特别是直接建模和网格划分功能，提供了强大的CAD模型清理、简化和网格划分工作流程，解决方案功能强大，对于需要耗费大量工作时间在前处理工作上的模型来说，选用MSC Apex Modeler完成相应的前处理工作可以节省大量的工作时间。现阶段MSC有限元分析的一个比较好的解决方案为MSC Apex –MSC Patran – MSC Nastran，MSC Apex是MSC Patran和MSC Nastran有益的补充。

二、MSC Apex对MSC Patran/Nastran的补充

使用方法：

实现步骤如下：

1.通过MSC Apex Modeler对CAD模型进行处理，然后对其进行网格划分；

2.使用Apex中的export功能将CAD模型导出，同时导出Nastran的格式文件*.bdf文件；

3.将CAD模型与bdf文件导入到Patran中，然后再将CAD模型与有限元模型使用Associate功能将其进行关联；

4.使用Patran的前处理功能创建属性、工况、分析设置等，输出计算文本；

5.将计算文本提交给Nastran进行计算；

6.将Nastran的计算结果提交给Patran进行后处理。

       其中的第3步相对于大型结构模型来说是需要耗费比较多的时间来对其进行操作处理的，此处可以利用PCL语言将该步骤写入到Patran的操作工具栏中，实现自动化的处理，方法如下：

此处以Patran2012.2版本为例说明：

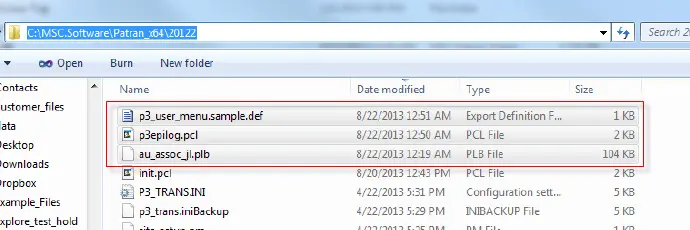

1.将附件中的文件（p3_user_menu.sample.def, p3epilog.pcl, au_assoc_jl2.plb）复制到安装路径中，如下图所示：

2.重新启动Patran，将在Patran的操作界面中看到如下图的工作菜单

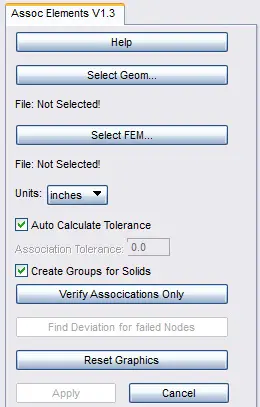

3.点击工作菜单打开关联CAD模型与CAE模型的工作界面

三、使用步骤

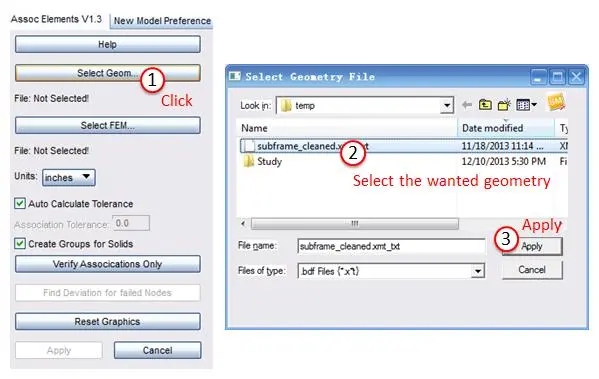

1) 点击按钮“Select Geom…” 并选择所需的几何文件

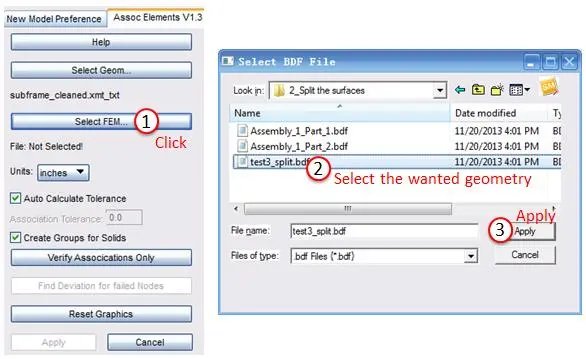

2）点击按钮 “Select FEM…” 并选择bdf文件

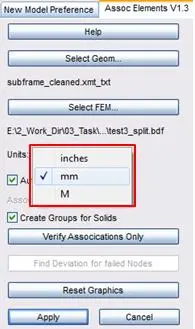

3）选择单位制(inches, mm, M).

4）设置关联的容差值

5）点击Apply按钮执行关联操作

       完成操作后将会获得相应的信息，如果某些单元没有与几何模型关联不成功，将会有红色的高亮示标示，如果是某些节点没有与几何模型关联成功，将会使用黄色标示出来。

 6）使用“Reset Graphics”清除高亮显示区域
