MSC Apex模型装配快速上手教程



概述



在创建FE模型的过程中,通常我们首先需要导入外部的几何源数据,如果导入模型中的几何数据之间的相对位置不正确,需要重新建立各个几何实体之间的位置关系来进行重新定位,这个过程中通常需要对模型进行平移、转动、

复 制和镜像等操作。通常在CAE软件中这个过程比较繁琐,如果借助CAD软件,又涉及到不同软件之间的数据交互,还需要使用者掌握不同的软件操作,使用要求比较高。




实现方法


MSC Apex提供了专门的模型装配工具 — 几何变换。几何变换工具可以移动或者

复 制模型里的几何体或者有限元模型,通过在任意六个自由度上对其进行定位选择来实现。

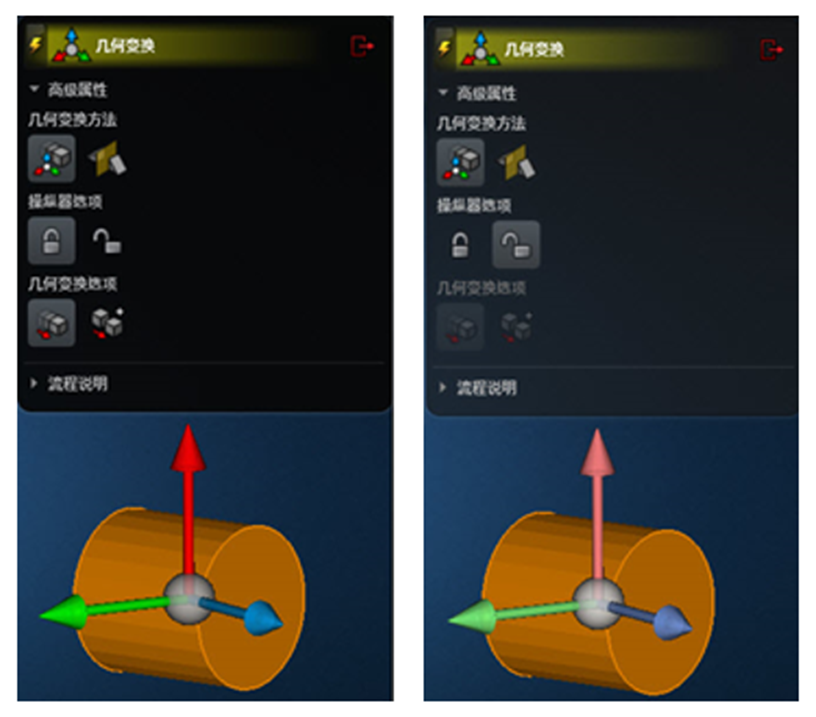

几何变换工具中的操纵器,我们可以理解为用于平移、旋转等操作时的坐标系统。操纵器可以通过与实体解锁变换位置或者方向,再次锁定后,可以在新的坐标系统中对模型进行平移或者旋转等操作。当操纵器从实体上解锁,移动或者旋转它时并不会影响到实体。



几何变换工具可以实现哪些功能,我们可以通过下面的列表来进行说明。




工具使用工作流程示例


示例一,如何实现模型的旋转

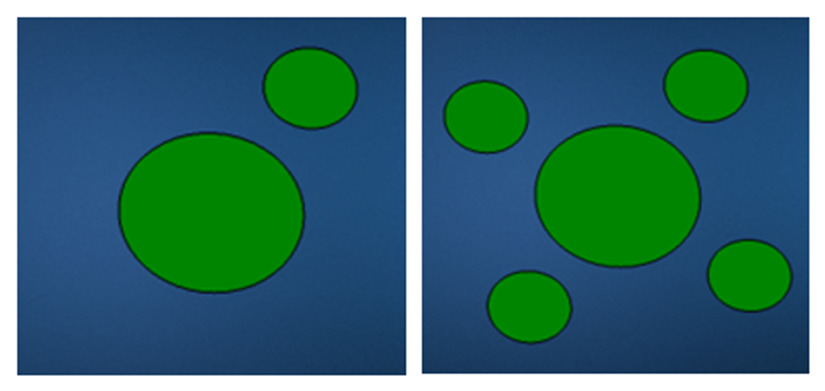

复 制: 如下模型,我们可以通过旋转复制的方式,进行小圆面围绕大圆面的中心进行旋转

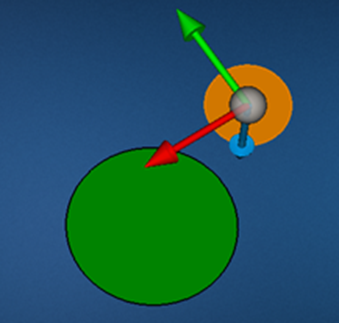

• 首先,激活几何变换工具,点击小圆面,将会激活操纵器。

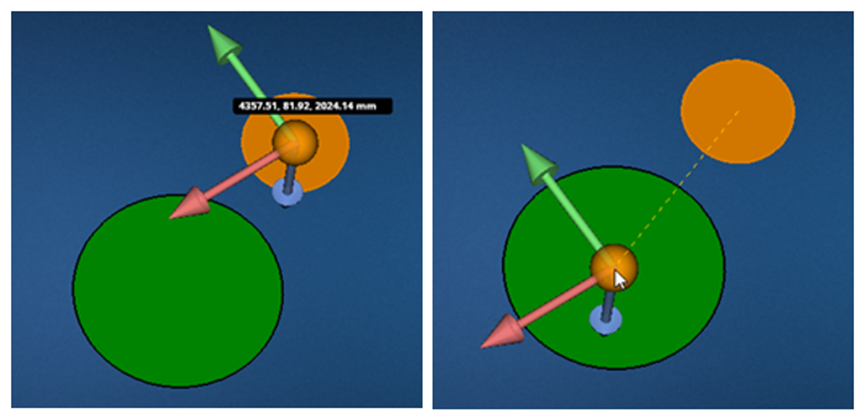

• 解锁操作器,然后点击操纵器的中心球,然后再选择中心球新的位置,Apex中可以自动定位几何的形心,圆心,中心等位置,此处选择将操纵器中心球放置在大圆面的圆心处,将操纵器重新锁定。

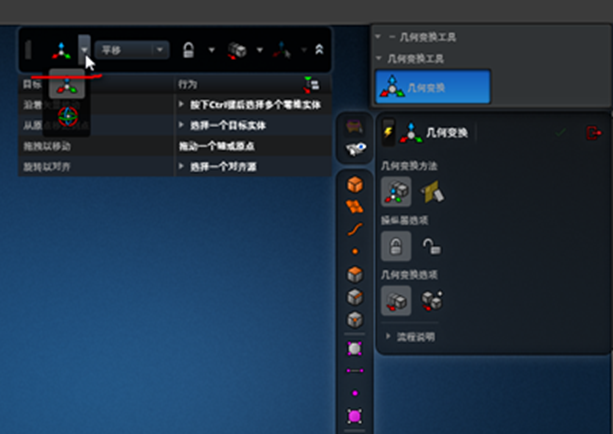

• 几何变换可以利用下图中的下拉菜单来切换平移或者旋转,也可以利用键盘的T键和R键来进行切换。



• 选择旋转复 制,旋转某一个圆环,代表围绕某一个坐标轴进行旋转,可以输入旋转的角度,也可以之间利用鼠标拖拽的方式进行旋转复 制,依次进行旋转复制




示例二,通过对齐功能,完成模型的装配:

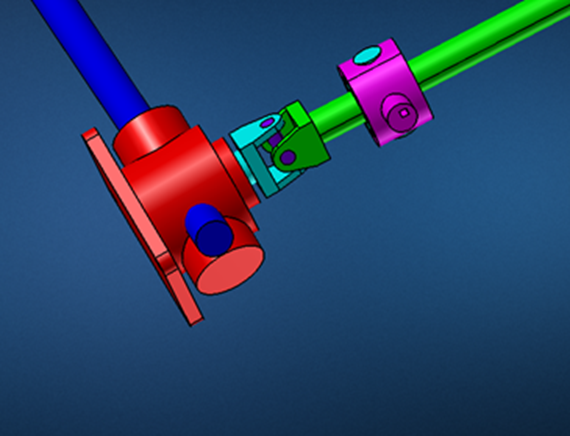

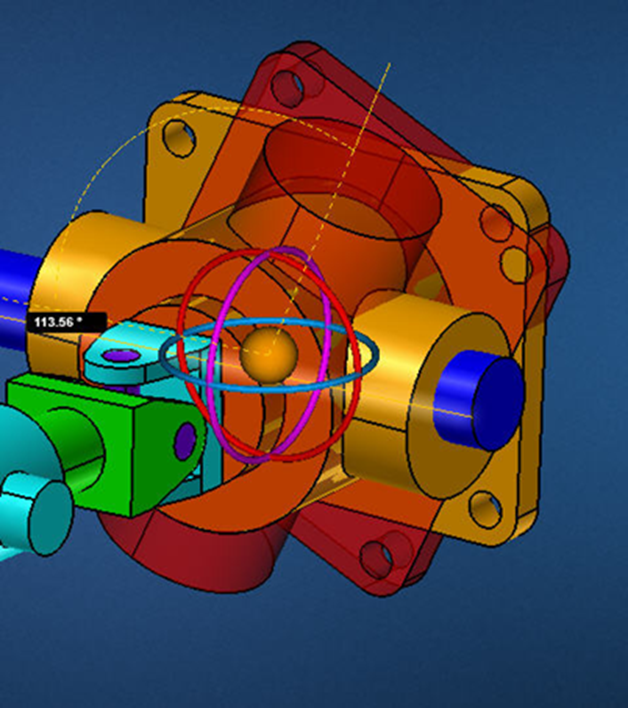

对齐选项可以旋转所需的对象,通过旋转其特定的对象,例如,面或者边缘等,与另一个选定的对象对齐,该工具可以很好的实现模型的重新装配,如下模型需要重新旋转对齐,保证法兰盘的轴线与轴杆的中心线保持一致

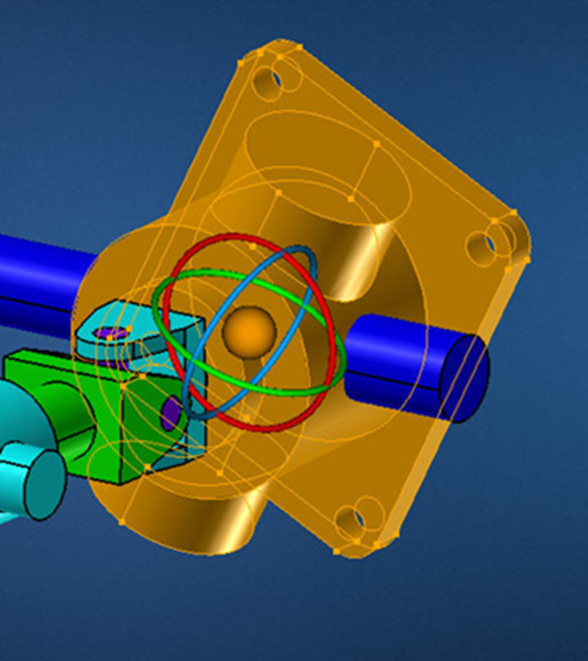

• 首先,选择几何以执行几何变换操作,并且点击旋转操纵器的球心。


• 选择一个源目标,此处选择端面作为源目标。



• 选择现有几何作为对齐目标,此处选择轴杆的端面作为对齐目标。

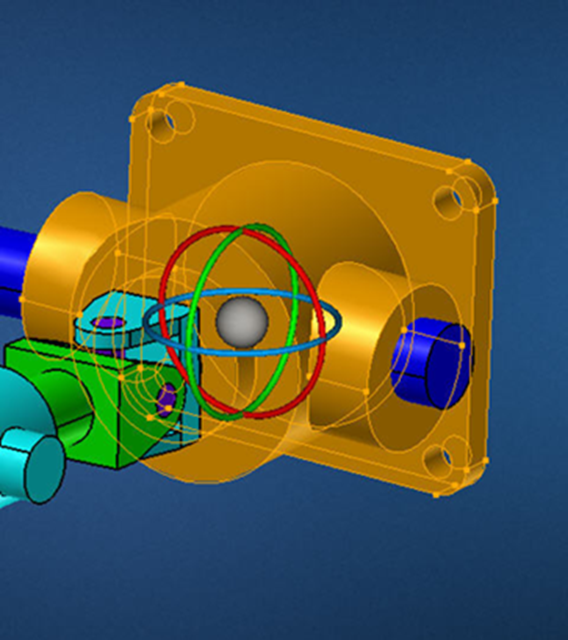

• 目标源上的几何面将会绕着操纵器的中心旋转,直到它和目标上的几何面相对齐。




示例三,如何实现模型的平移复 制: 平移工具使用操作比较简单,可以根据每一个操作的使用说明来进行顺序操作,例如:从点移动到点,选择所要移动的对象后,根据下列的操作提示,来进行。

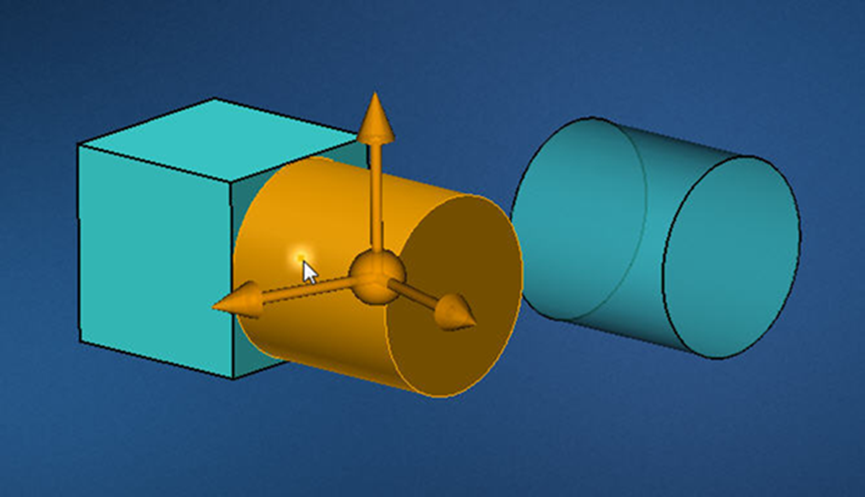

• 首先双击几何变换操纵器,接下来选择源体和目标实体。当鼠标悬停在潜在的目标实体位置上时,可以看到潜在转换的预览。
