SimSolid处理大型复杂装配模型的快速方法

SimSolid是一款基于有限元算法扩展算法的结构求解器，能进行快速的模型验证。与传统有限元软件不同，它采用无需简化的精确的几何模型开始建模，SimSolid软件不仅不需要进行网格划分，而且还可以自动识别并批量创建连接。只需简单三步，便可批量创建连接，我们一起来看下SimSolid如何快速处理大型复杂装配模型！

1、导入几何

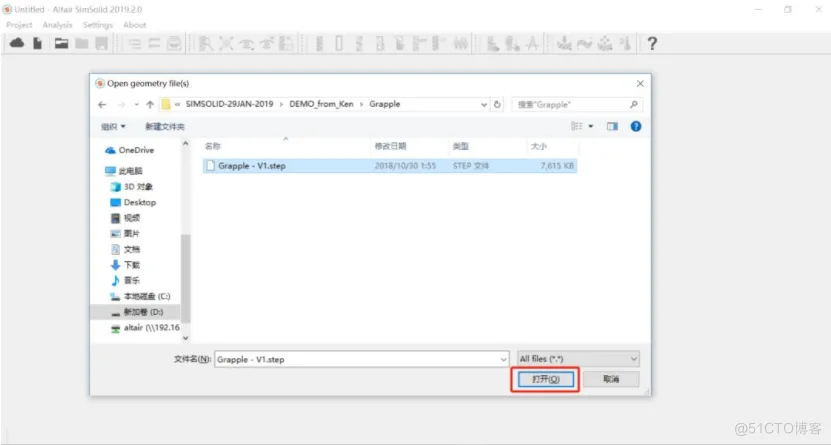

点击主菜单 Project - Import from file - 选中几何文件 - 打开。

2、处理提示的穿透信息

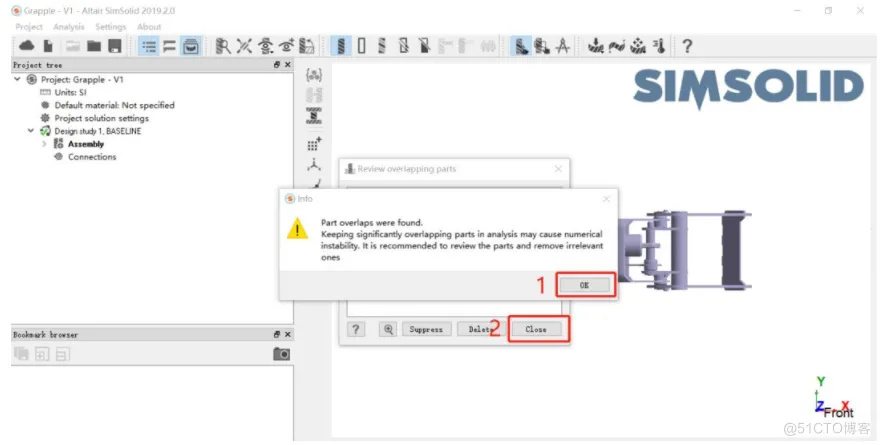

依次点击OK - Close，表示接受穿透。若不接受，需返回CAD软件中调整；若无大的穿透，软件会直接跳出下步中的Automatic conditions对话框。

3、自动创建接触

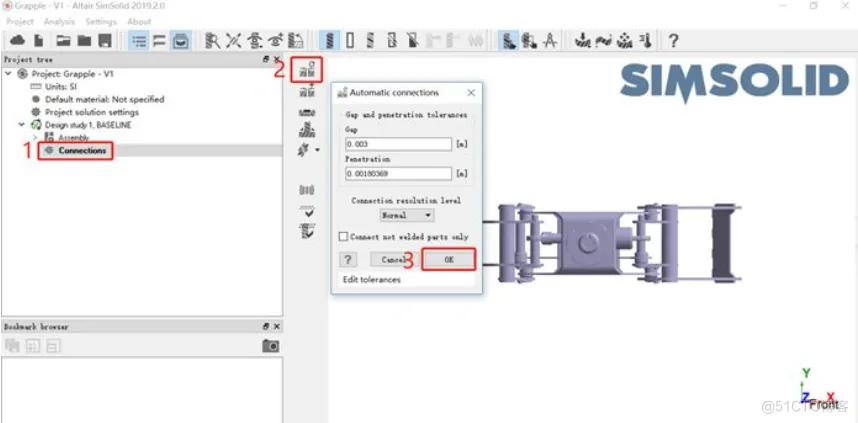

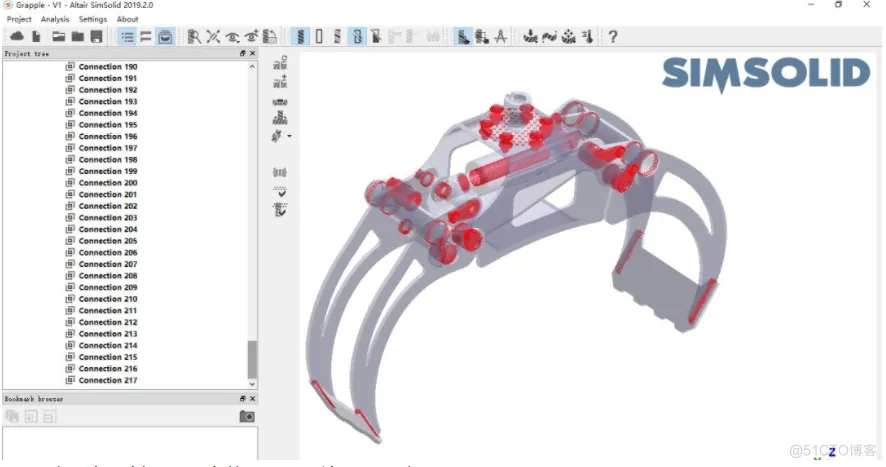

依次点击模型树中的Connections-工具条Automatic connections - OK，表示接受推荐设置并创建接触。3秒后，SimSolid将自动创建所有连接，共217处。

使用SimSolid非常轻松的便可自动创建整个装配体中的连接，不需要像传统有限元那样，逐个建接触面并赋予接触属性，也不用费心处理穿透与间隙。是不是很容易呀？

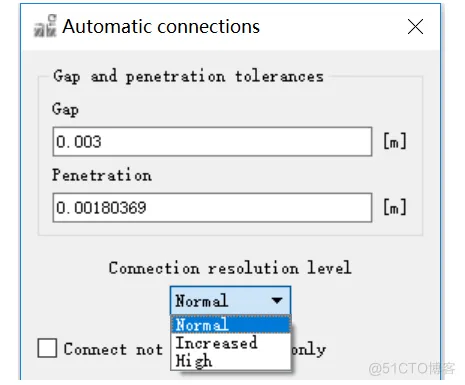

但需要注意步骤3中Automatic connections窗口中的3个选项设置。下面给大家详细介绍一下：

① Gap and penetration tolerances ：这是将要使用的搜索距离。 最佳做法是写尽可能小的值，但需要仍然可以找到连接。

② Connection resolution level (Normal, Increased, High) ：设置连接搜索算法的精度。 在正常情况下不会有问题，一般对于非常薄、很长的结构，才需要提升分辨率。

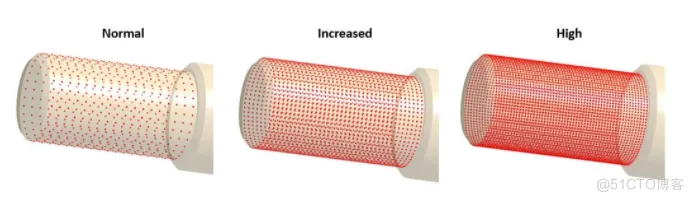

③ Connection resolution level默认为Normal，Increased是正常的4倍分辨率；High是正常的16倍分辨率。连接分辨率通过图标密度可视化，High需谨慎使用，会减慢执行时间。
