简易大功率电子变压器制作教程：四款电路图放送

本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。

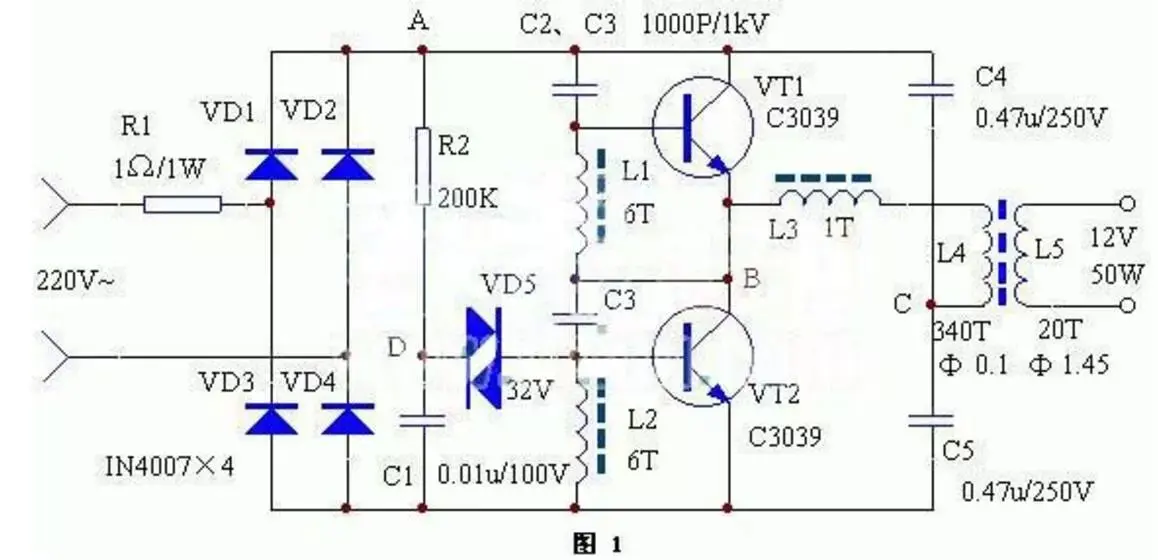

本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1-VD4将市电整流为直流，再把直流变成几十千赫兹的　高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

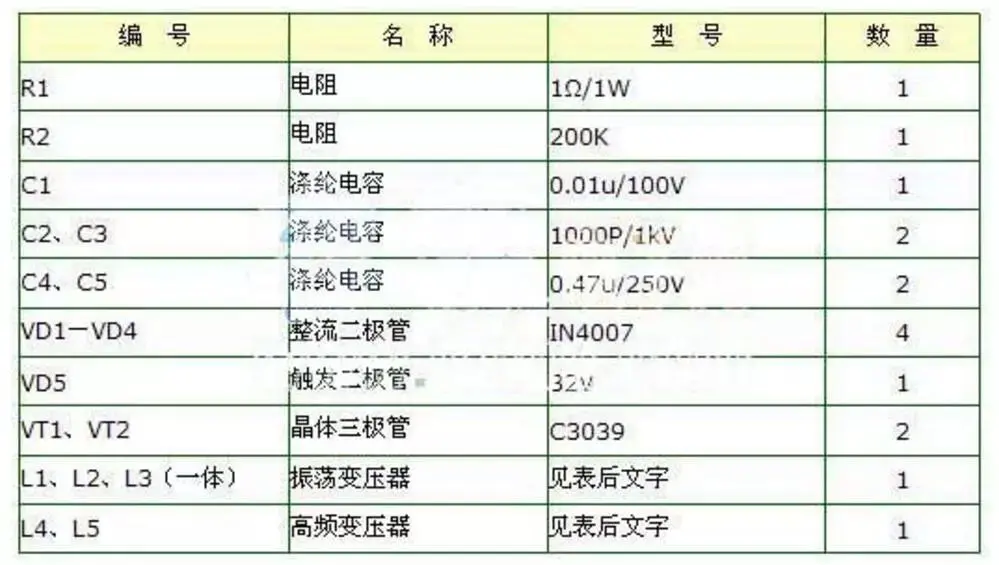

元器件选择与制作

L1、L2、L3分别绕在H7&TImes；4&TImes；2mm3的磁环上，L1、L2绕6匝；L2绕1匝。L4、L5绕在H31&TImes；18&TImes；7mm3的磁环上，L4绕用Φ=0.1mm的高强度线绕340匝；L5用Φ=1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo≥350V大功率硅管。其它元件无特殊要求。

电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即刻）。改变L5的匝数可改变输出电压。

500W大功率变压器电路

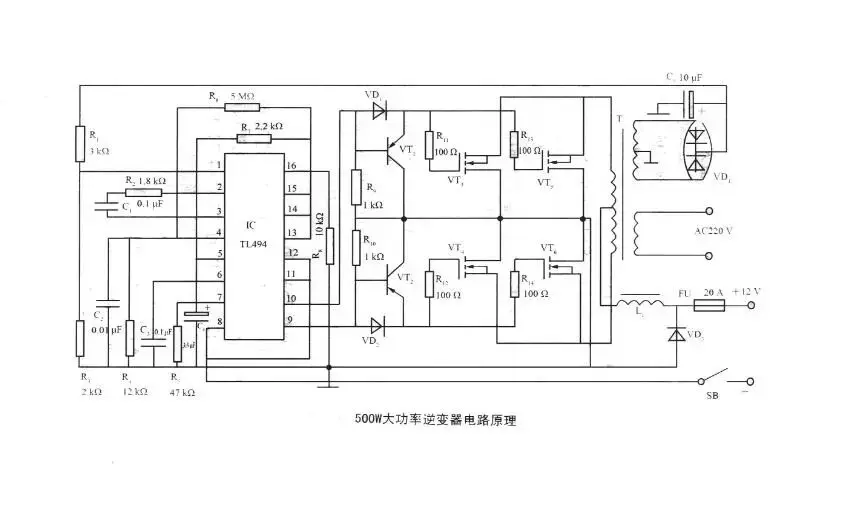

如图为500W大功率变压器电路原理。电路采用TL494为振荡器，VT1～VT6为激励级，是输出为500W的大功率逆变电路。TL494在该逆变器中的应用方法如下：

1、2脚构成稳压取样、误差放大电路f逆变器次级绕组整流输出的15V直流电压作为取样电压，经R1、R3分压，使1脚在逆变器正常工作时有近4．7～5．6V的取样电压。2脚输入5V的基准电压（由14脚输出）。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过TL494内部电路使输出电压升高。

四款电子变压器电路图

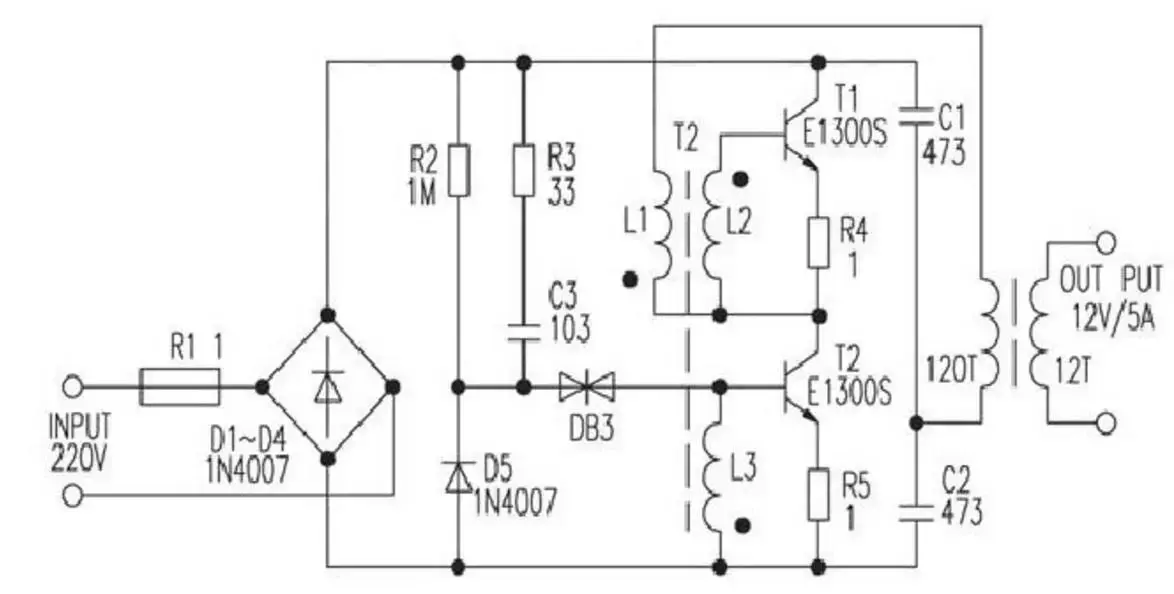

电路图一：

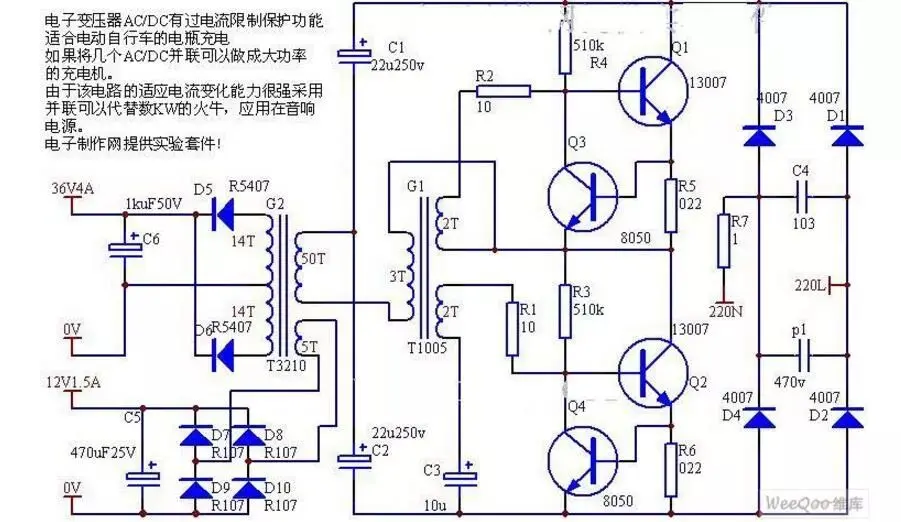

我们经过反复实验这种电子变压器的电流反应速度很快！已经超过了普通的工频变压器，该电路完全可以代替功放的电源。电子变压器AC/DC有过电流限制保护功能适合电动自行车的电瓶充电。如果将几个AC/DC并联可以做成大功率的充电机。由于该电路的适应电流变化能力很强采用并联可以代替数KW的火牛，应用在音响电源。

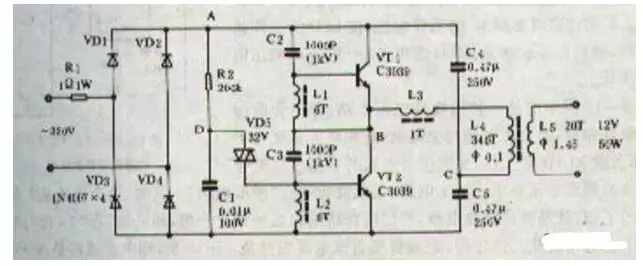

电路图二：

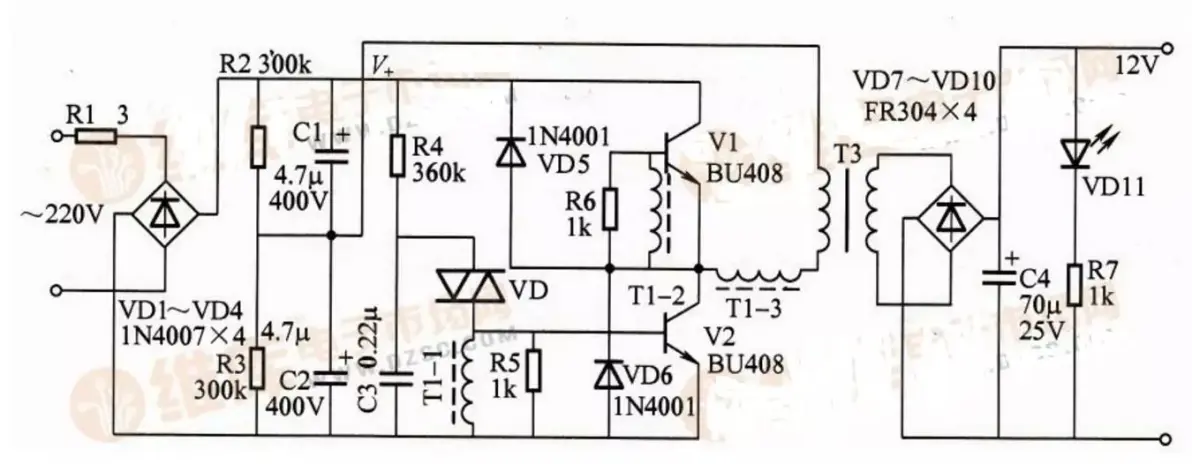

自激式电子变压器电路图

电路图三：

该电子变压器工作原理与开关电源相似，由VD1～VD4把市电整成直流，再把直流整成几十千赫兹的高频电流，然后用铁氧体变压器对高频、高压脉冲降压（如图所示）。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

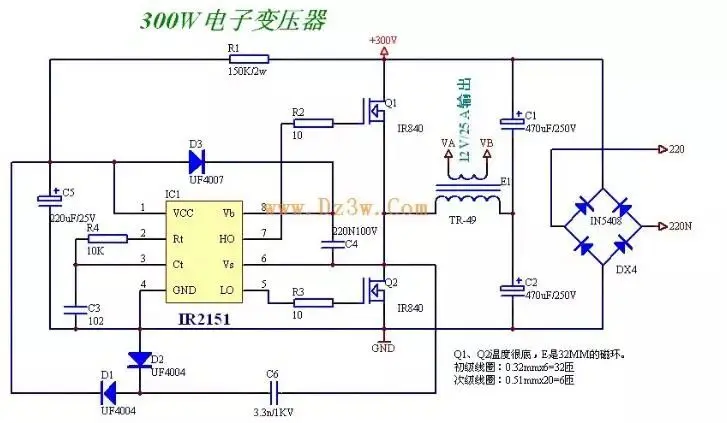

电路图四：

以上来源于：头条旺材变压器
