用SolidWorks设计三星堆青铜面具：全流程解析

前段时间刚出土的三星堆面具引起了广大关注，由于面具是残缺的，很多能人异士使用各种方法还原出了面具的真实面貌。令人称赞。那我们如果想要用SOLIDWORKS制作一个这样的三星堆面具模具，应该怎么做呢？

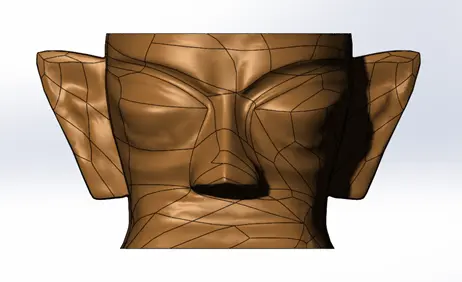

1、对源文件进行检查

检查是否有错误面和一些无法缝合的曲面。有的话需要对模型进行修改消除这些错误。

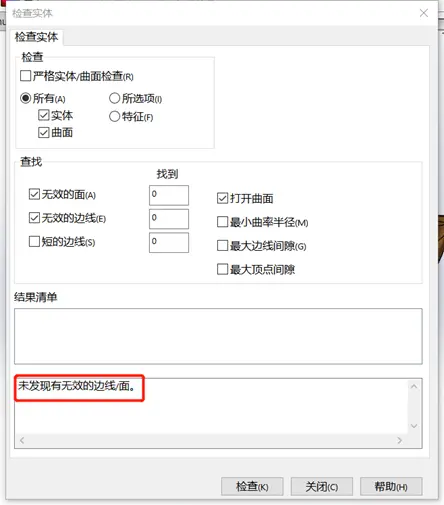

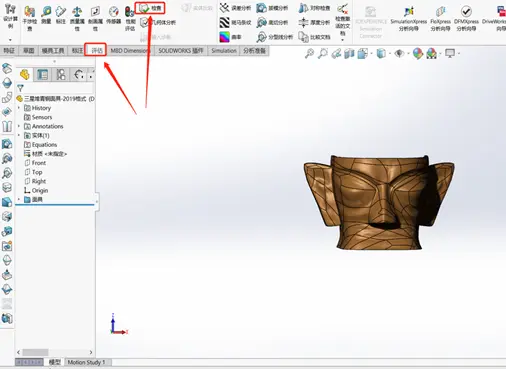

模型检查步骤：

打开solid works——插入模型——打开评估工具栏——找到检查工具——点开进行检查。没有任何问题就可以继续向下进行。

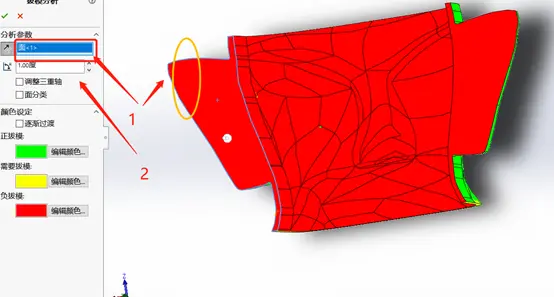

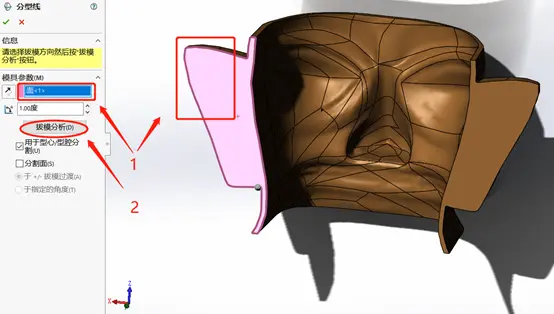

2、对零件进行拔模分析

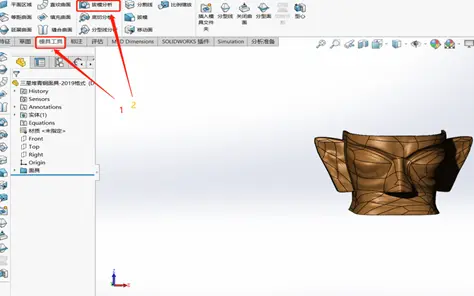

打开模具工具栏——打开拔模分析——选择拔模面——调整拔模角度——点击确认按钮。

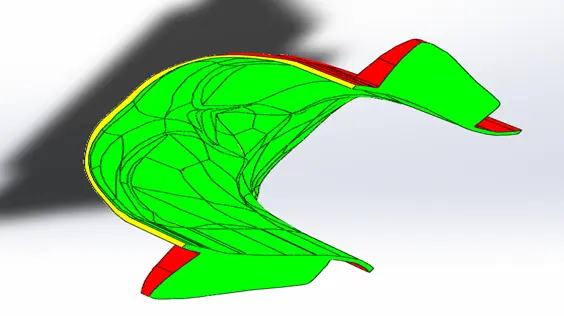

3、分析完成之后需要对黄色面进行拔模，拔模完成之后黄色面将消失。

拔模步骤：

点开模具工具栏——点击拔模命令——选择拔模面和方向——调整拔模参数——点击确认按钮

4、进行开模的制作

点开模具工具栏——点击拔模命令——选择拔模面和方向——调整拔模参数——点击确认按钮

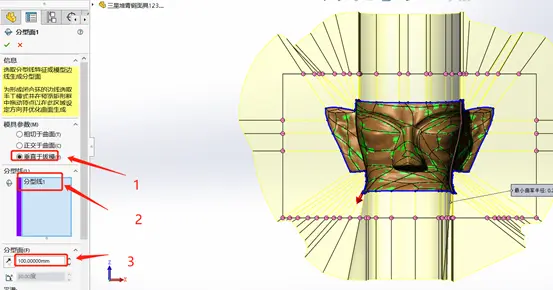

5、分型面的制作

点击分型面图标——选择分型线——设置距离参数——查看预览模型——手工修改分型面，避免折叠——点击确认

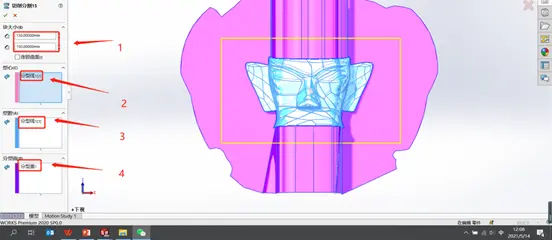

6、切削分割步骤

绘制分割草图（原则上不能大于分割面）——点击切削分割——选择绘制的草图——设置参数——点击确认。

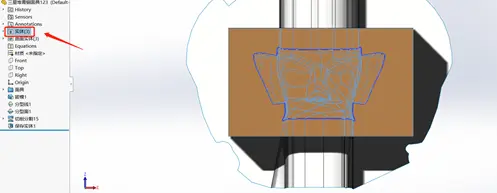

7、保存实体，制作动画

在设计树中找到实体选项——选中右击——设置参数——进行保存——在装配体中打开——制作爆炸图——生成爆炸动画——点击保存。

装配体打开

制作爆炸图

这样我们的三星堆开模模型就做好了，聪明的你赶快动手试试吧！
