MATLAB矢量图保存及AI修改技巧：线条与文字处理

众所周知，保存为PNG会使得图片画面质量降低且变得无法修改，而将图片嵌入论文时，不可避免地会需要对图片做放缩，此时不仅质量会发生变化，文字大小和线条粗细也会变得不合适、前后不一致。保存为矢量图则可以无损存储并可以使用AI、PS等程序在后续嵌入论文时根据嵌入时的图片大小调整文字、线条粗细，因此论文制图应当保存为PDF矢量图，否则后患无穷。

那么如何操作呢？

详情请参阅官方文档：

https://ww2.mathworks.cn/help/matlab/creating_plots/saving-your-work.html

核心就是：

%一段画图代码

plot.....

%一些美化代码

box on;

xlim([-0.4 0.4]);xticks([-0.4:0.2:0.4]);yticks([0:2:6]);

set(gcf,'Unit','Normalized','Position',[0.1 0.1 0.6 0.6])

set(gca,'Linewidth',3,'fontsize',30,'fontname','Times New Roman','FontWeight','bold');

% 获取图窗

f = gcf;

%保存图窗为PDF，

exportgraphics(f,'fig.pdf','ContentType','vector','BackgroundColor','none')

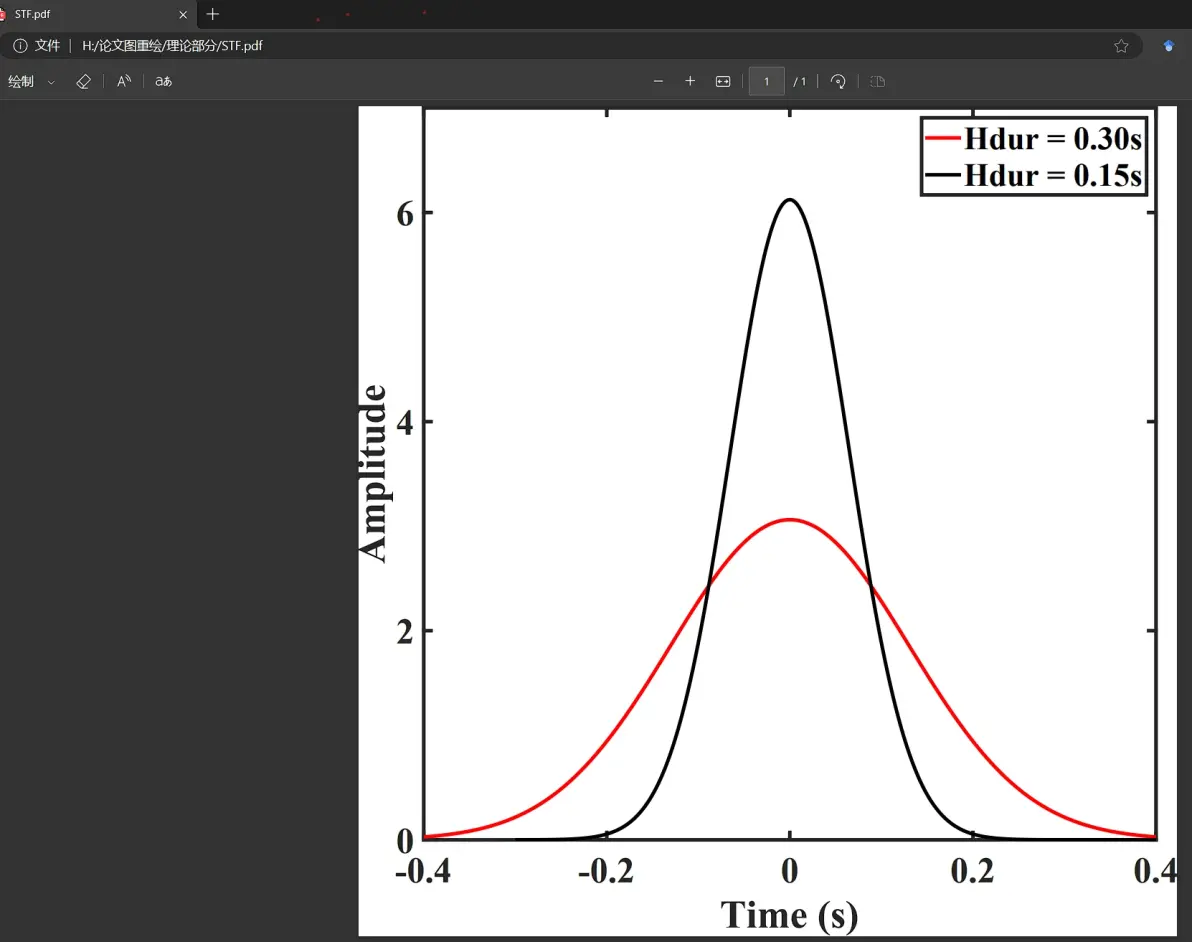

效果展示：

在AI中打开后处理：

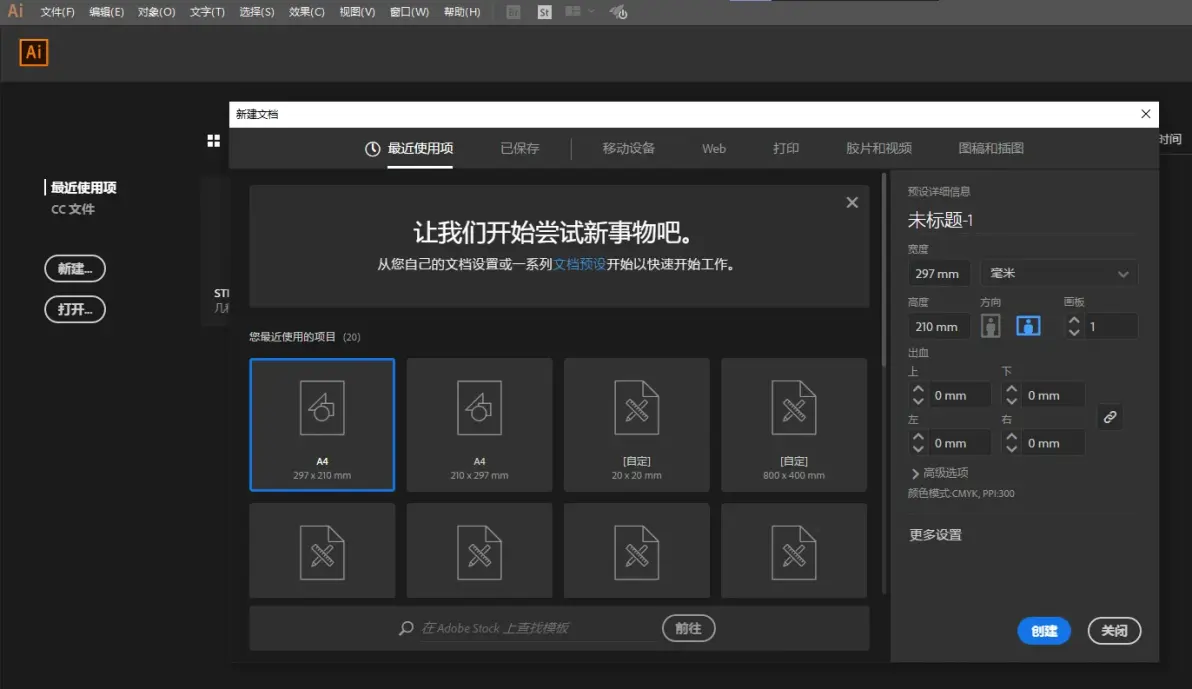

1.新建画布

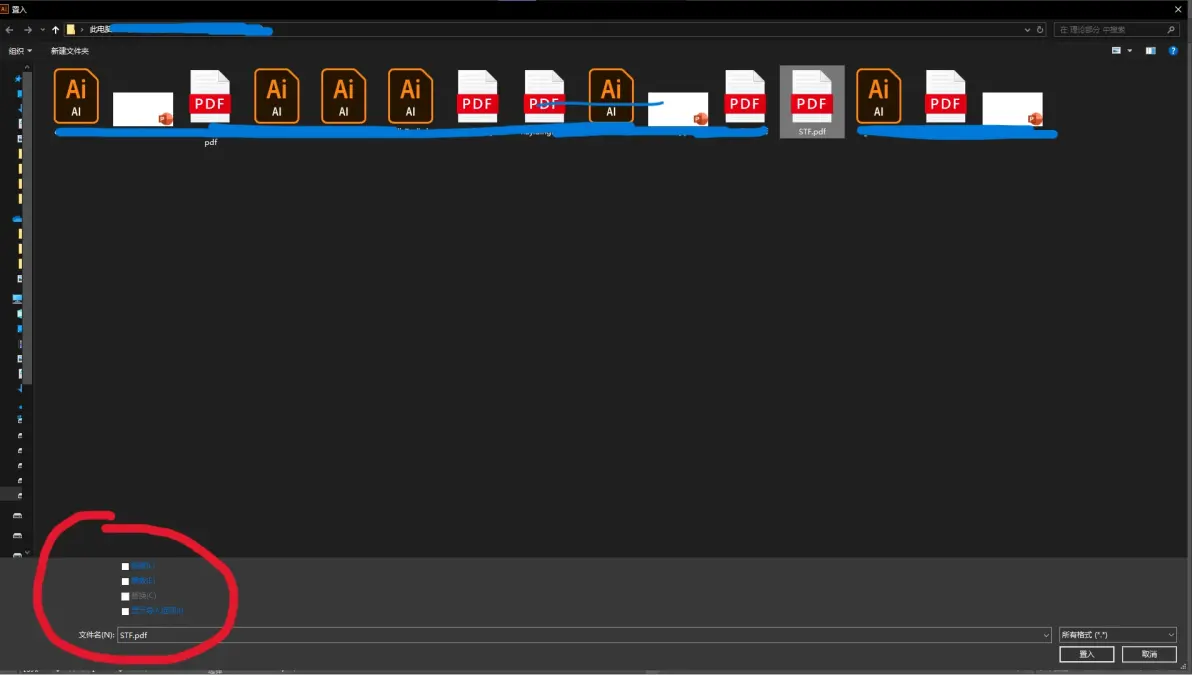

2.文件-置入-选择PDF

注：不要勾选左下角的“链接”，否则会无法以矢量编辑

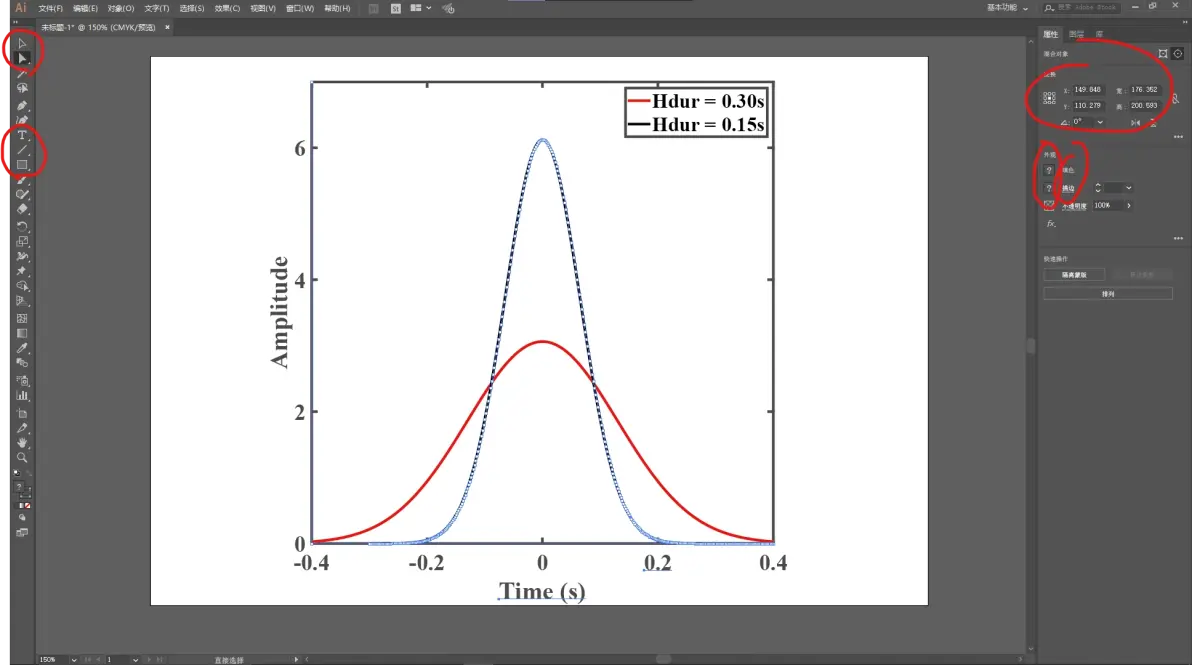

3.修改线条文字

如果想整体选择，点左边第一个箭头，如果想选择个别元素，点第二个实心箭头，然后按住shift可以多选。在这里就可以任意修改线条粗细和文字大小了。

修改完成后，保存为-PDF，即可。如要PNG图片，导出-png-分辨率。

这样调整图片大小时就不会压缩图片质量，且发现文字在缩图后大小不合适也可以轻易调整而不需要在MATLAB程序里反复微调。
