Matlab曲面修正技巧：更改曲面属性与平滑处理

曲面对象

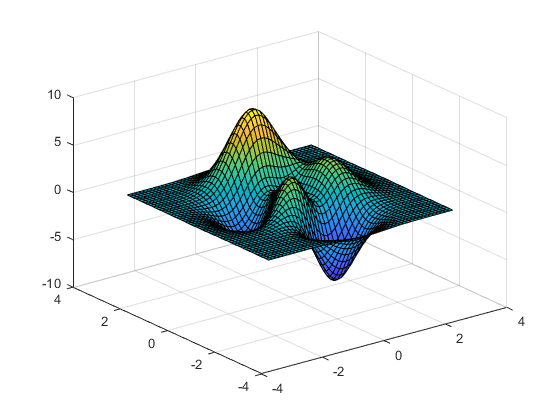

在 MATLAB 中有多种方式可以创建曲面对象。一种方式是使用 surf。

[X,Y,Z] = peaks(50);

figure

surf(X,Y,Z)

与所有图形对象一样，曲面有您可以查看和修改的属性。这些属性具有默认值。下面所示的曲面对象 s 显示了最常用的曲面属性，如 EdgeColor、LineStyleFaceColor 和 FaceLighting。

s = surf(X,Y,Z)

s =

Surface with properties:

EdgeColor: [0 0 0]

LineStyle: '-'

FaceColor: 'flat'

FaceLighting: 'flat'

FaceAlpha: 1

XData: [50x50 double]

YData: [50x50 double]

ZData: [50x50 double]

CData: [50x50 double]

Show all properties

获取个别曲面属性

若要访问个别属性，请使用圆点表示法语法 object.PropertyName。例如，返回曲面的 FaceColor 属性。

s.FaceColor

ans =

'flat'

更改常用的曲面属性

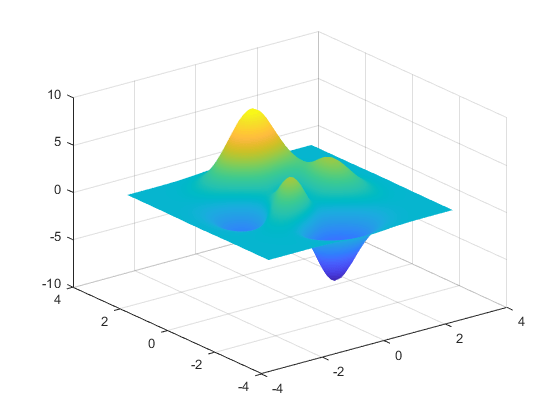

有些函数可用于更改曲面属性。例如，使用 shading 函数控制曲面着色。

shading interp % interpolate the colormap across the surface face

使用 lighting 函数调整曲面的光照特性。要使 lighting 产生效果，您必须创建一个光源对象来照亮曲面。

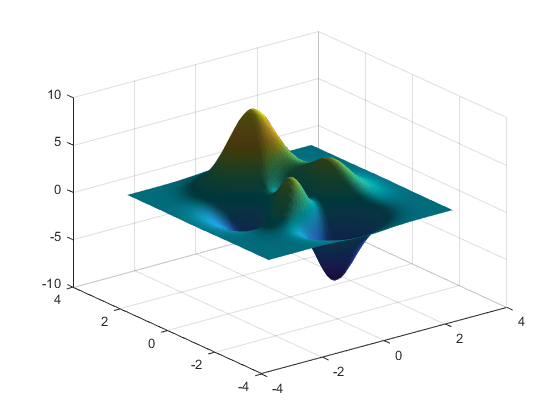

light % create a light

lighting gouraud % preferred method for lighting curved surfaces

若要更改曲面的反射属性，请使用 material 函数。

material dull % set material to be dull, no specular highlights

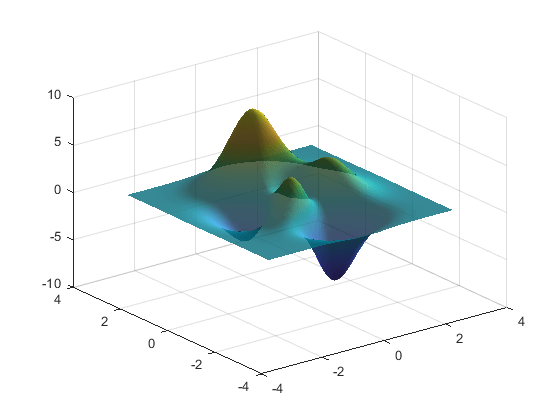

若要为当前坐标区中的所有对象设置透明度，请使用 alpha 函数。此函数将透明度设置为介于 1 和 0 之间的任意值，其中 1 表示完全不透明，0 表示完全透明。

alpha(0.8) % set transparency to 0.8

更改其他曲面属性

若要自定义曲面的外观，请使用圆点表示法更改属性值。

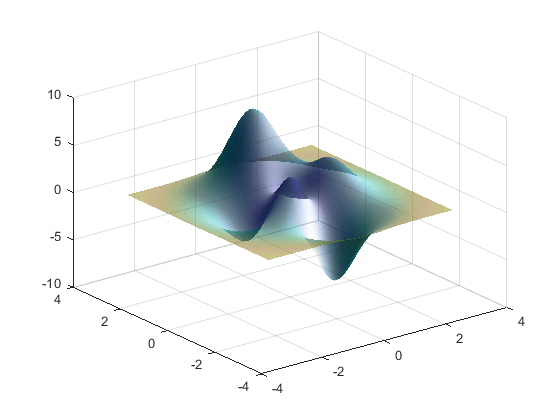

CData 定义曲面顶点的颜色。FaceColor 属性指示如何从顶点颜色确定曲面颜色。

s.CData = hypot(X,Y); % set color data

s.FaceColor = 'interp'; % interpolate to get face colors

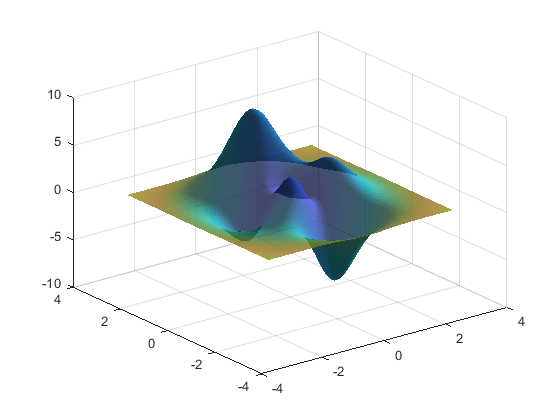

AlphaData 定义曲面每个顶点的透明度。FaceAlpha 属性指示如何从顶点透明度确定曲面透明度。

s.AlphaData = gradient(Z); % set vertex transparencies

s.FaceAlpha = 'interp'; % interpolate to get face transparencies

获取所有曲面属性

MATLAB 中的图形对象有许多属性。若要查看曲面的所有属性，请使用 get 命令。

get(s)

AlignVertexCenters: off

AlphaData: [50x50 double]

AlphaDataMapping: 'scaled'

AmbientStrength: 0.3000

Annotation: [1x1 matlab.graphics.eventdata.Annotation]

BackFaceLighting: 'reverselit'

BeingDeleted: off

BusyAction: 'queue'

ButtonDownFcn: ''

CData: [50x50 double]

CDataMapping: 'scaled'

CDataMode: 'manual'

CDataSource: ''

Children: [0x0 GraphicsPlaceholder]

Clipping: on

ContextMenu: [0x0 GraphicsPlaceholder]

CreateFcn: ''

DataTipTemplate: [1x1 matlab.graphics.datatip.DataTipTemplate]

DeleteFcn: ''

DiffuseStrength: 0.8000

DisplayName: ''

EdgeAlpha: 1

EdgeColor: 'none'

EdgeLighting: 'none'

FaceAlpha: 'interp'

FaceColor: 'interp'

FaceLighting: 'gouraud'

FaceNormals: [49x49x3 double]

FaceNormalsMode: 'auto'

HandleVisibility: 'on'

HitTest: on

Interruptible: on

LineStyle: '-'

LineWidth: 0.5000

Marker: 'none'

MarkerEdgeColor: 'auto'

MarkerFaceColor: 'none'

MarkerSize: 6

MeshStyle: 'both'

Parent: [1x1 Axes]

PickableParts: 'visible'

Selected: off

SelectionHighlight: on

SpecularColorReflectance: 1

SpecularExponent: 10

SpecularStrength: 0

Tag: ''

Type: 'surface'

UserData: []

VertexNormals: [50x50x3 double]

VertexNormalsMode: 'auto'

Visible: on

XData: [50x50 double]

XDataMode: 'manual'

XDataSource: ''

YData: [50x50 double]

YDataMode: 'manual'

YDataSource: ''

ZData: [50x50 double]

ZDataSource: ''
