在使用EPLAN时我们绕不开的一个功能就是结构标识符，结构化是电气设计标准化一个重中之重，我们经常会出现复杂的结构标识符，一层套一层，所以关于结构标识符也会经常出问题，我们汇总了大家经常出现的问题，进行一个深入的解析，帮助大家更好使用结构标识符。
本篇知识量大，建议收藏后观看。
本篇字数2300字，建议阅读时间10分钟。
如果你有以下问题，那这篇文章会给你很大帮助
不知道什么是标识性、描述性，更不知道有什么区别
▸不会调整结构标识符的显示方式
▸想要对结构标识符进行排序，却不知如何下手
▸出现了意想不到的结果
▸弄乱了结构标识符，无法恢复
▸查找不到结构标识符使用的地方
▸不知道怎么关闭传予机制
目录
01
前言
关于为什么要使用结构标识符这里就不详细介绍，如果有机会后面再单独介绍。
总之，在看篇文章之前，你要知道，设备标识符 =AP+ST1-M1，表示电机 -M1位于高层代号 =AP中的位置代号 +ST1。
02
设置结构标识符

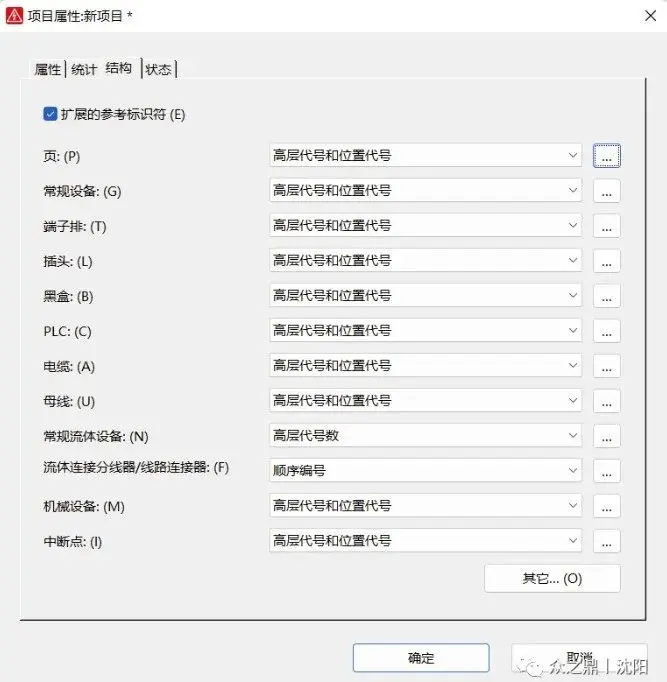

在菜单栏中，项目-属性，就能看到整个项目的结构标识符设置，这是一个全局设置，有以下几点可以在这个地方进行设置：
总结一下，就是普通设置和高阶应用的设置都在这里。所以出现结构标识符的问题，不用去其他地方了。
区别

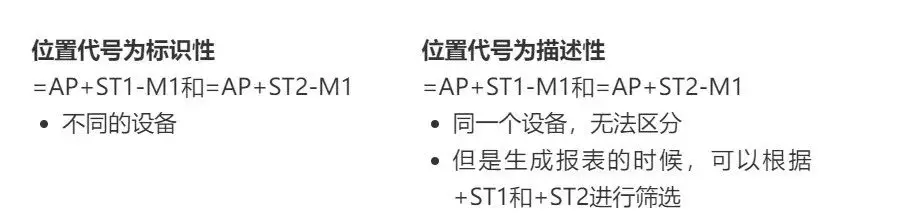

那很多好奇的小明又问了，这个标识性、描述性有什么区别？
标识性：起到判定依据作用，可作为标识使用
描述性：只起到辅助描述作用，不作为判断设备结构的依据
不可用：字面意思
危险操作
随意修改这个结构体产生的后果是很大，检查在规划项目时提前做好结构标识符的配置。至于危害有哪些，我们请出受伤的小明来介绍一下。

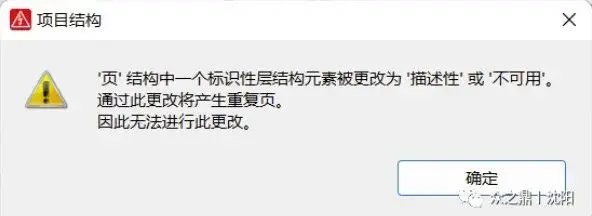

小明问题1：我把结构标识符从标识性改成“描述性”，提示以下问题，EPLAN不让修改。
这种其实已经挺好了，因为改成描述性，导致+位置代号不再具有判定作用，造成了页的重复，所以禁止修改，合情合理。
小明问题2：我把结构标识符从“描述性”改成“标识性“，在不明所以的情况下点了确定。结果导致图纸结构改变，同时，无法撤销操作。
这种操作是“不可逆”的，建议操作之前，先备份项目。
总结一下，结构标识块的结构不要轻易调整，如果要操作，请再三思考，或者请做好备份，否则，短则一周，长则一个月的工作将会报废，那样只能天台见了。
小明好像懂了，那这个“扩展的结构标识符”又是在说什么，很多小明经常说，EPLAN里面的每一个字我都认识，放在一起就是不知道在干啥。
没有关系，听我娓娓道来~~
很多好奇的小明总有新奇的想法，我这个结构标识符的排序不满意，我要让A2在上面A1在下面，否则我不同意。
结构标识符的顺序和显示取决于我们树状图的设定，在树状图中我们调整树形结构，在标识符管理中可以控制排序顺序。
03
结构标识符的显示和排序

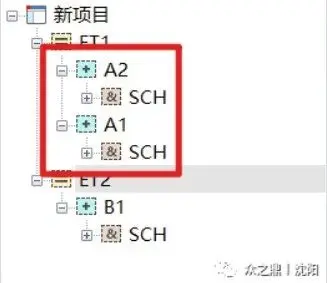

问题小明目前的结构显示方式：
为了让项目结构看起来更加直观、易读，小明想把结构进行变换。首先进行的是排序。
排序

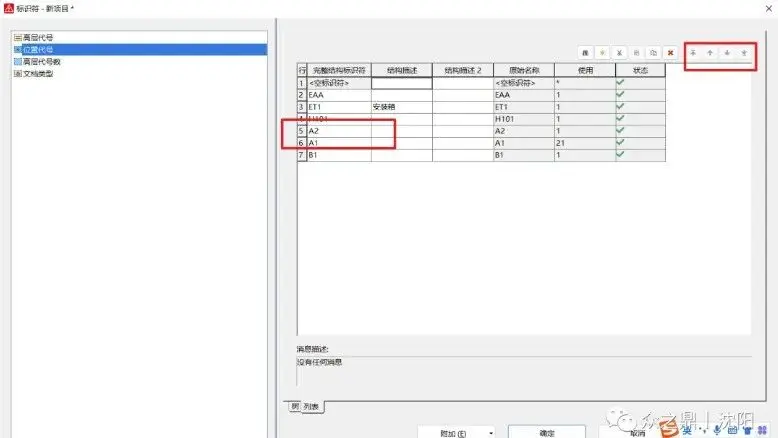

菜单栏中，项目数据-结构标识符管理中，通过上下箭头进行排序操作。
树形结构

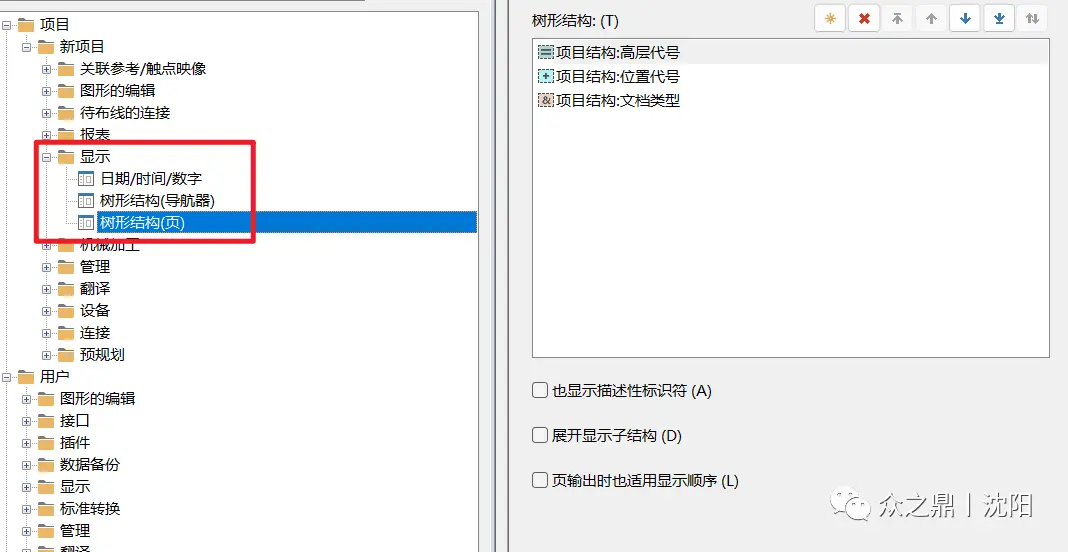

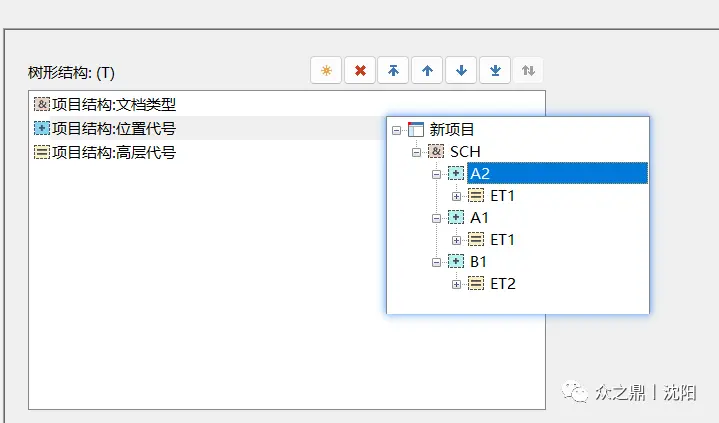

选择选项 > 设置 > 项目 > "项目名称" > 显示 > 树形结构(页)菜单项。
通过调整顺序，可以有这样的显示结果。
04
结构标识符的传予

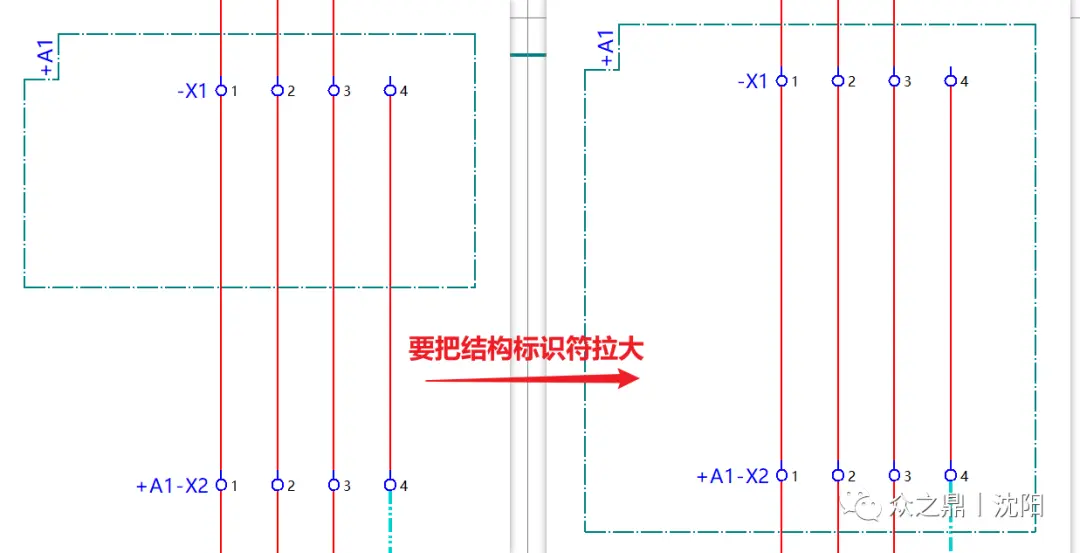

过了几天，这位好奇的小明给我出了一个这样的难题，话不多说直接上图：

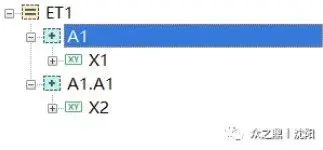

问题就来了，当进行这项操作的时候，下面的端子排的结构发生了变化，变成了+A1结构的子集，这就奇怪了，为什么都是+A1结构，层级关系就发生了改变呢。
这个现象的原因很难解释，但是在EPLAN的帮助中有一句话：根据欧洲标准，一个放置在页上的元件的结构标识符会与此页的结构标识符嵌套。说明结构标识符是会进行嵌套的，你用一个框去框另一个框，软件会认为你想要把一个层级包含进来，所以变成子级。
其实这个也好解决，直接把下面元件的+位置代号删掉就行了啊，这不简单嘛。

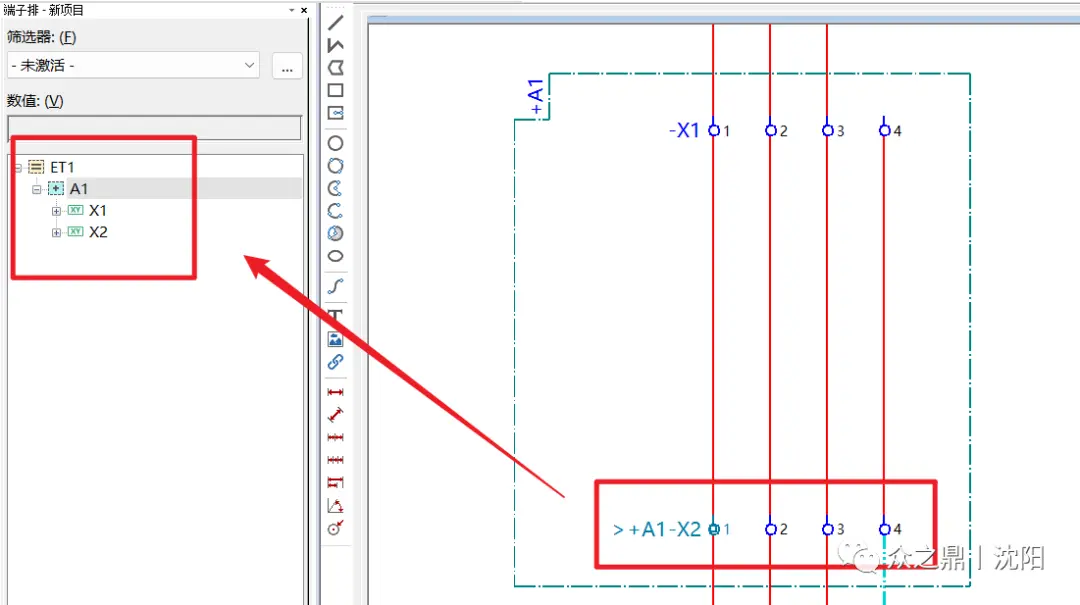

可问题是，小明不干了，我必须要这么操作，必须要通过下拉框的形式，框住他们。那也难不倒我们，只需要一个“大于号”完美解决问题。通过为设备标识符前置一个大于号 (">")，关闭此机制。
总结一下，传予嵌套非常妙，只有大于号才能把他关掉！😁
05
扩展的参考结构标识

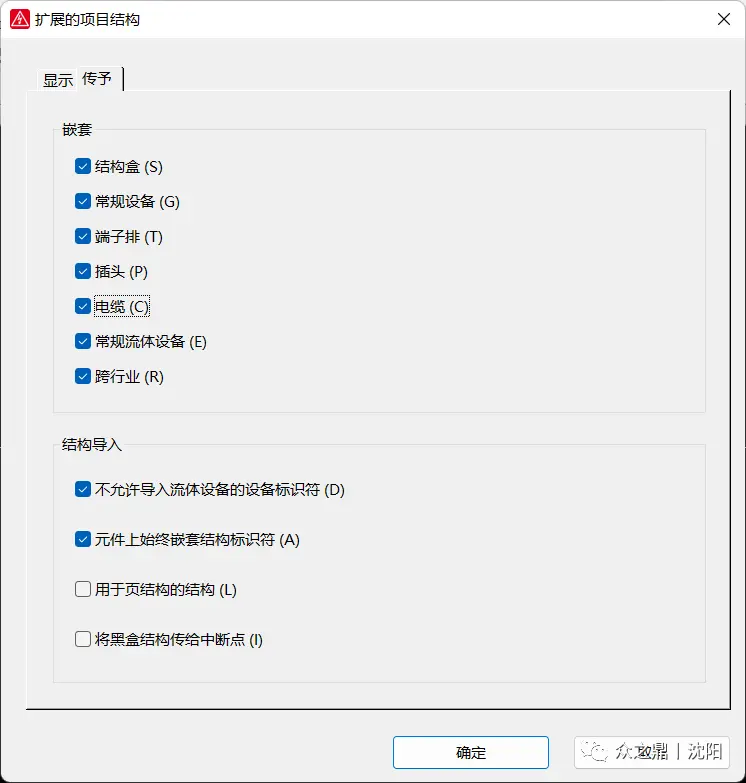

在不勾选这个“扩展的参考结构标识”的时候，我们可以进行单独设置结构的嵌套传递方式，在EPLAN中术语叫做“传予”，这里可以设置传递的方式。
很多好奇的小明，已经大量使用页宏来设计的时候，经常出现的问题就是在“页宏”传递进度到新的项目的时候，经常出现结构标识符错乱的问题，或者结构标识符不能按照新项目的结构出现，问题就在这里。
举个例子：
用于页结构的结构
已在 =DD+EE 设备结构中的设备导航器中创建了 M1 电机。将此 =DD+EE-M1 电机放置于 =AB+OC/3 页上。
如果已激活复选框，则将页的结构标识符导入到电机的完整的设备标识符中：
=AB.DD+OC.EE-M1
如果已取消复选框，则不将页的结构标识符导入到电机的完整的设备标识符中：
=DD+EE-M1
06
一些小技巧
维持叠套不变化

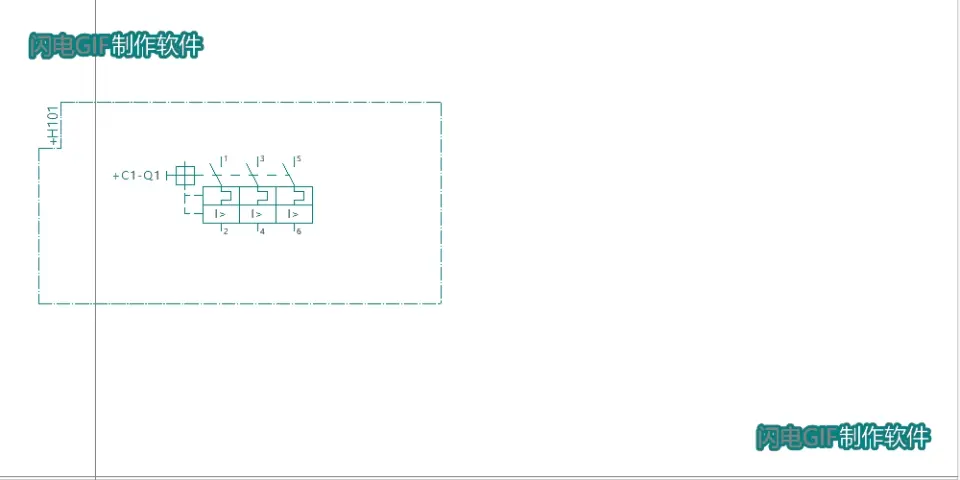

在拖动设备时，按住“shift”，会保留当前的结构层级不变化。
快速清除结构标识符

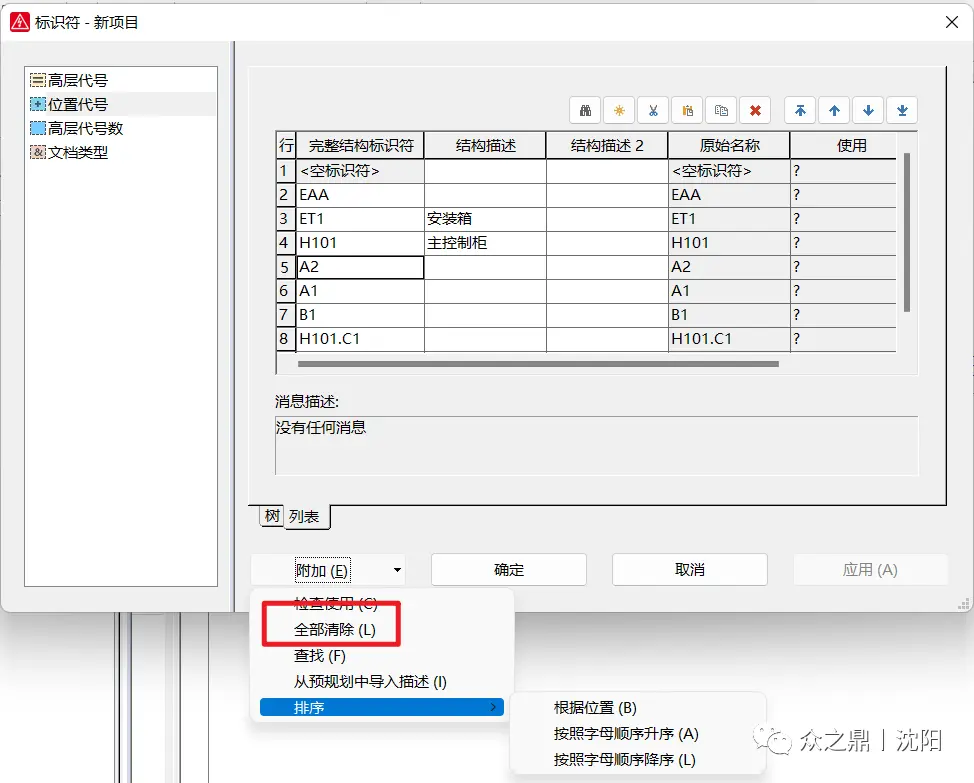

在结构标识符管理中，可以快速全部清除未使用的标识符
查找结构标识符使用位置

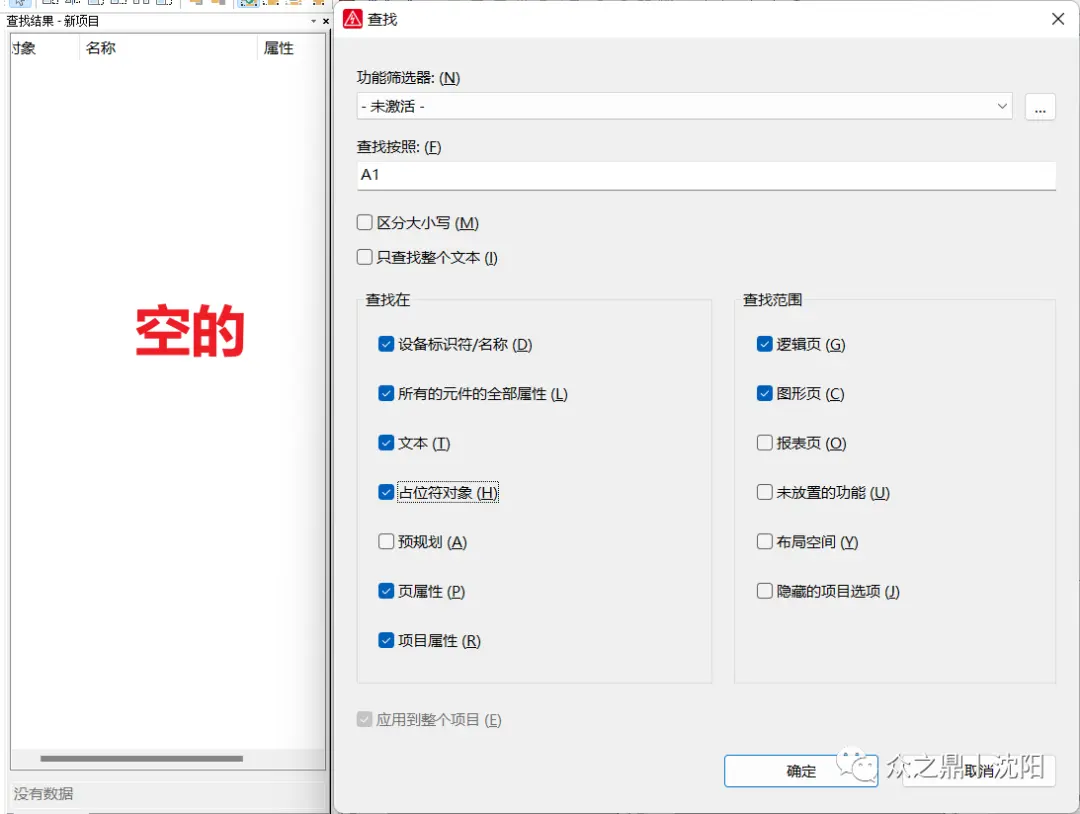

经常有好奇的小明想要利用搜索功能，查找原理图中哪些地方使用了结构标识符，但是利用EPLAN的“查找”功能，发现查找结果中是空白的，找不到使用地方。
如果想要找到某个结构标识使用的位置，需要通过下面的一个操作：

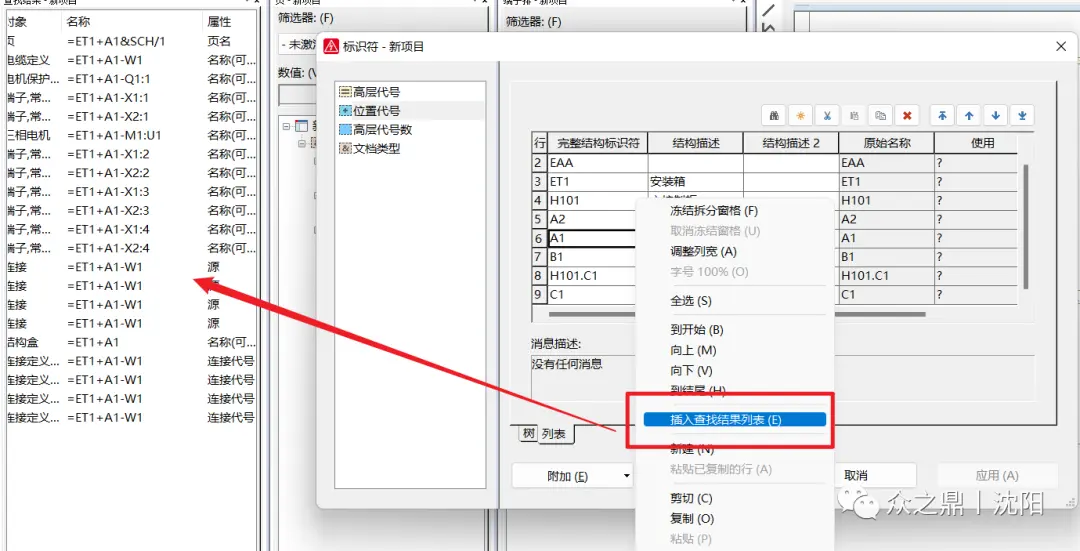

在结构标识符管理中，单击右键，“插入到查找结果列表”这样就会在查找列表中看到结果。
