Altium Designer使用Mysql数据库管理元器件信息系统CIS

介绍

随着公司规模的增大，设计师人数的增加，以及物料的日渐庞大，人与人、部门与部门之间的沟通成本也会越来越高，从而导致工作的效率越来越低。因此利用工具增加资源共享，提高工作效率和减少沟通成本，显得尤为愈发重要。根据本人多年在大厂的工作经历和体会，均采用mysql数据库来管理元器件信息系统，以提高设计的效率和质量，主要有如下特点。

1. 实现元器件信息的资源共享，提高工作效率；

2. 作为公司ERP系统电子物料的一部分，减少过程出错几率；

3. 容易实现迭代和复用，提高产品质量；

4. 实现物料的可追溯性；

5. 数据库开源，简单易学，且能被现有EDA设计工具完美集成。

软件准备

操作系统：Windows 11 家庭中文版 64位操作系统

EDA软件：Altium Designer version 20.2.6

MySQL 软件：mysql 8.0.33

以上三个就不做介绍了。

Connector ODBC 8.0

Connector ODBC 8.0是MySQL数据库的一个ODBC（Open Database Connectivity，开放式数据库连接）驱动程序。它是用于在Windows操作系统上连接MySQL数据库的一个重要组件。

该驱动程序允许用户通过ODBC接口连接MySQL数据库，以便在各种应用程序中进行数据的读取和写入操作。比如，用户可以使用该驱动程序在Microsoft Excel、Access或其他支持ODBC的应用程序中连接MySQL数据库，并执行SQL查询、插入、更新或删除等操作。

数据库准备

首先我们需要建立一个mysql的数据库，其中表格中需包括元器件的各种信息，其中对于我Altium Designer软件，以下五列必不可少。

Part Number 元器件编号，用作元器件的物料编码

Footprint Ref 封装名称

Footprint Path 封装名称的存储路径

Library Ref 原理图符号

Library Path 原理图符号存储路径

HelpURL Datasheet路径

由于我的元器件信息系统CIS包含cadence和allegro格式，其数据库各元器件表格设计如下

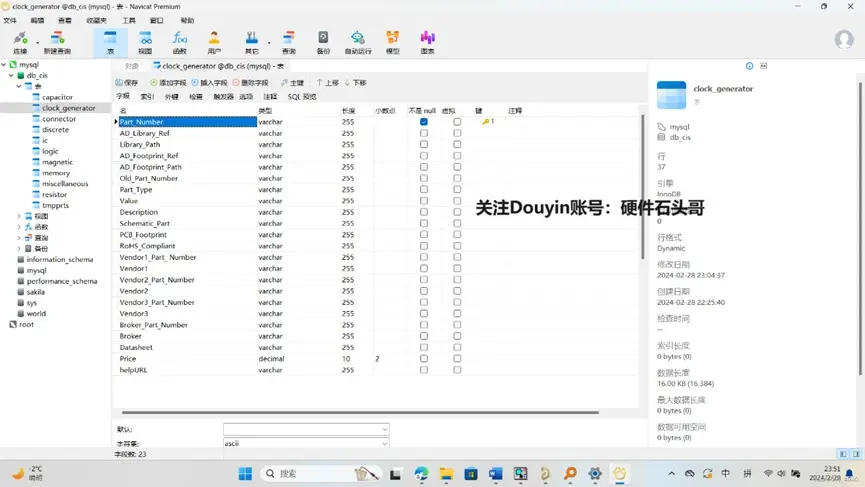

mysql元器件信息系统表格设计

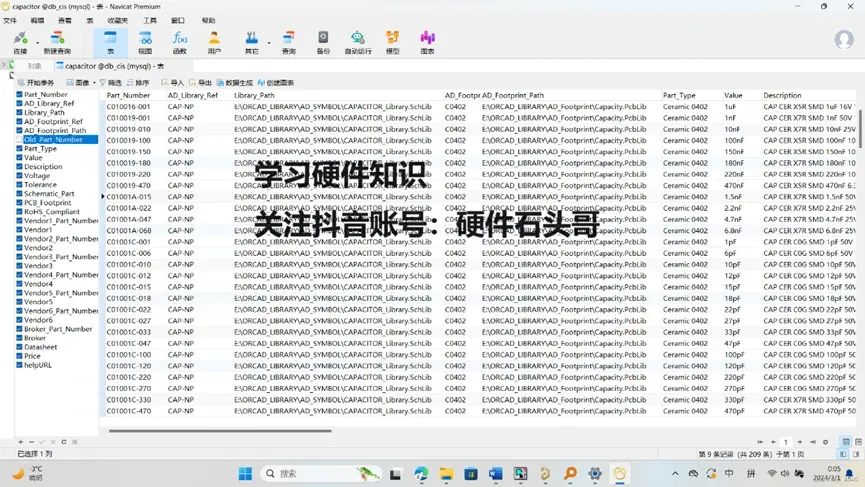

mysql表格内容

元器件信息系统CIS数据库完成后，基本完成了90%的工作。

安装数据源驱动程序

参考我的前期文章：CIS远程数据库系统使用说明 - 哔哩哔哩 (bilibili.com)

配置数据源

参考我的前期文章：CIS远程数据库系统使用说明 - 哔哩哔哩 (bilibili.com)

新建Altium Designer 数据库

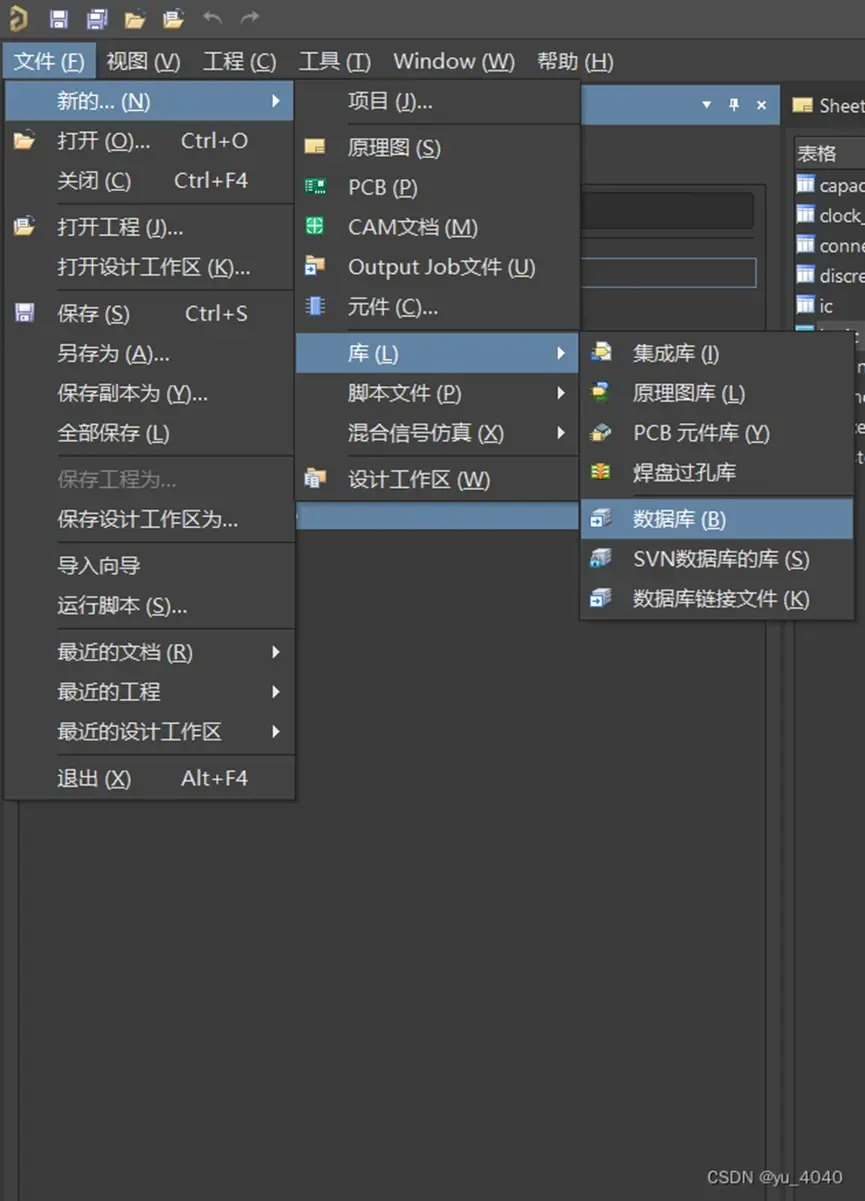

打开**altium Designer**软件，点击**文件**，**新的**，**库**，**数据库**，如图所示。

新建元器件数据库

选择连接源

在**连接源端**栏，选择**应用连接字符串（s）**，**构建**

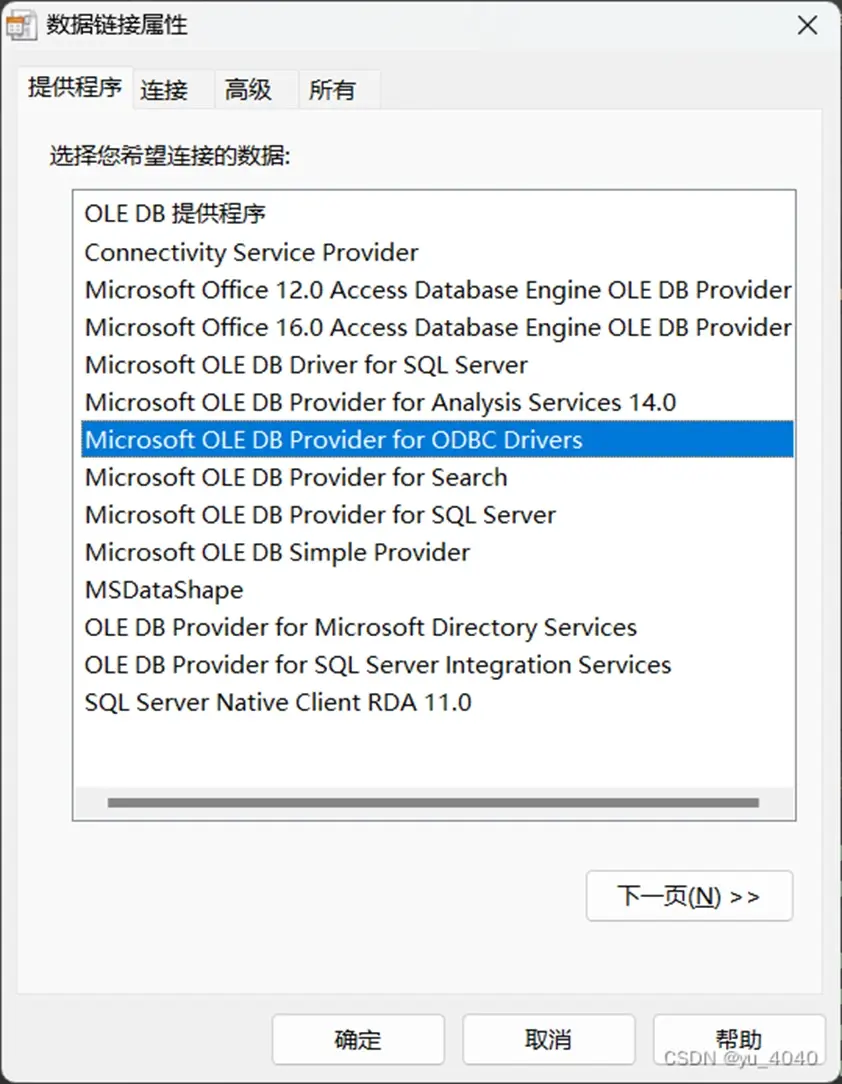

在如下弹出对话框中选择**Microsoft OLB Provider for ODBC Drivers**，**下一步（N）**

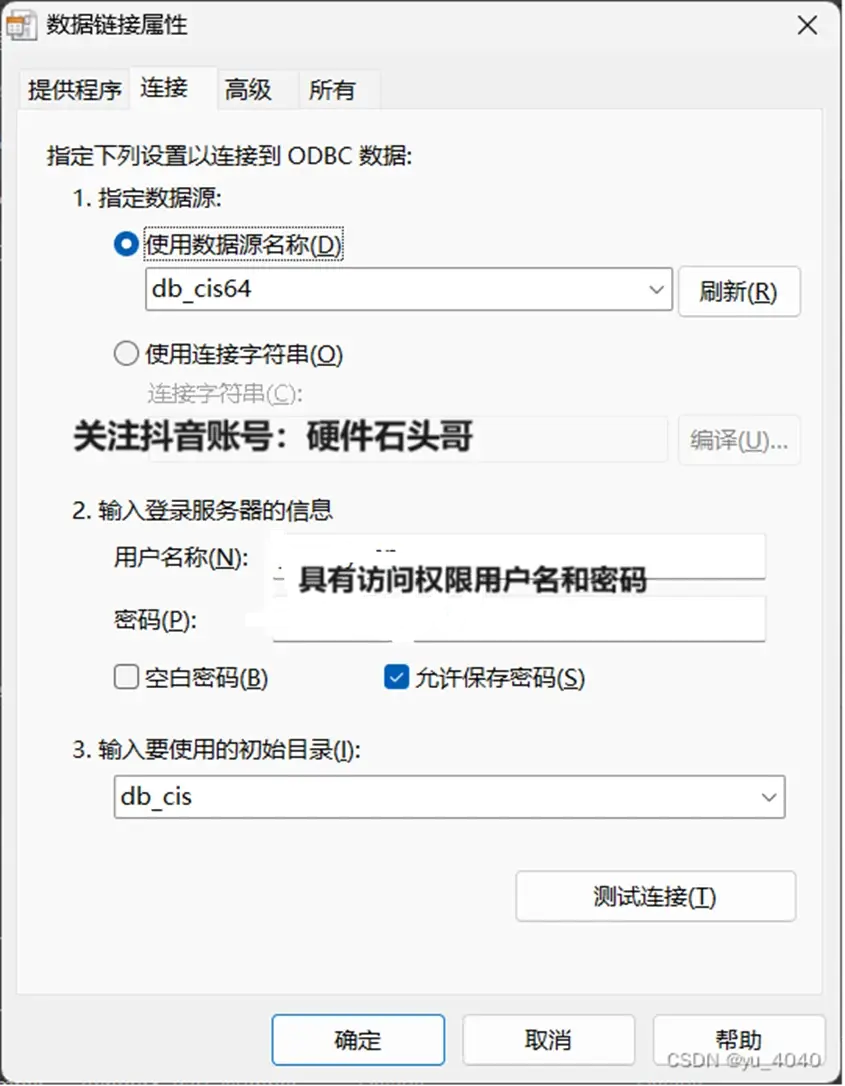

选择数据链接属性

输入**用户名称**，**密码**，**选择数据源名称**，和**输入要使用的初始化目录**，点击**测试连接**，

选择数据源和表格目录

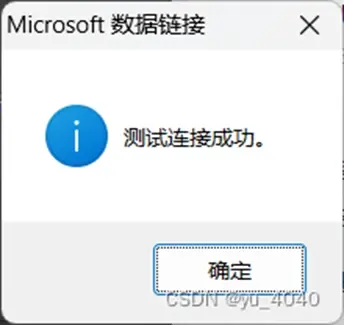

测试连接成功，点击确定，退出。

测试连接成功

注意：退出后不要着急点击**connected**否则会出现错误。

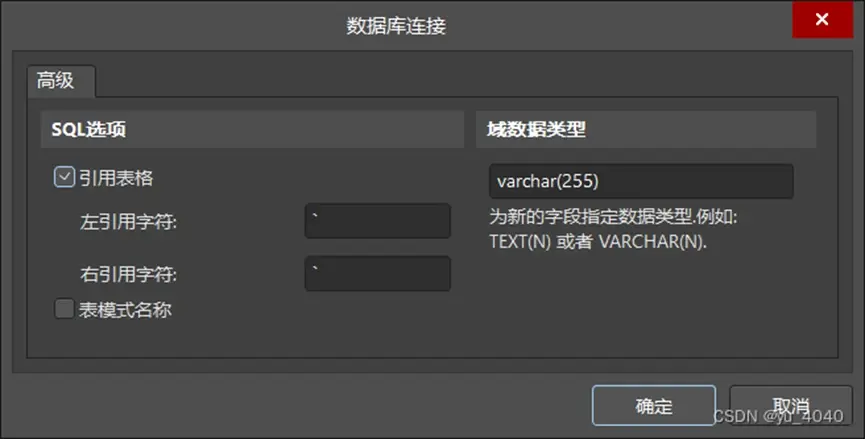

点击**高级（A）**，将**左引用符**和**右引用符**改为`(大键盘'1'左边的按键)，点击**确定**退出。

数据库连接

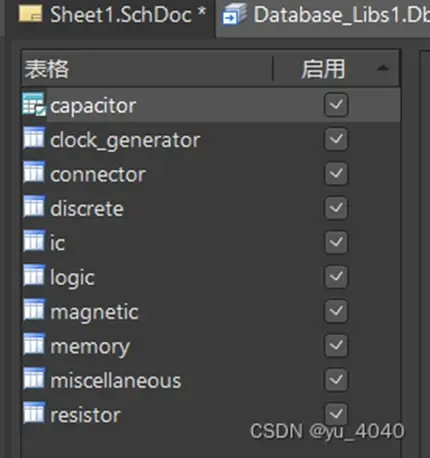

然后点击**connected**，**字符映射**中将会出现mysql数据库表格中的信息，同时数据库表格将会出现在中间方框栏，如下图所示，同时表格浏览器中也会出现相关数据库表格中的元器件信息。

数据库表格

配置字符映射

所谓配置字符映射就是把数据库表格的名称和Altium Designer软件中元器件的相关信息进行一一对应，好让双方互相识别。当然如果完全一样的会自动识别。由于mysql表中表头的名字如果我习惯加下划线_连接，也因为Cadence中不识别空格，需要将下面字符进行映射。

Footprint_Ref Footprint Ref 封装名称

Footprint_Path Footprint Path 封装名称的存储路径

Library_Ref Library Ref 原理图符号

Library_Path Library Path 原理图符号存储路

点击**单键查找**，**数据库区域**下拉菜单选择**Part_Number**，**部件参数**也会出现**Part_Number**，然后**映射字符**表格中**Design Parameter**中会出现数据库表格中各列的名称，此时我们需要单击选择对应的数据库表格行，然后单击从下拉菜单中选择相关的Altium Designer默认参数名称与之对应。

由于Altium Designer仿真没有用过，里面还有些默认的仿真参数用途还需要进一步学习。

但配置完上面四项后，即能完成像Allegro CIS的相关功能。

依次对各数据中表格完成字符映射后，点击保存为database_libs1.Dblib文件（需要记住保存的路径和文件名）。

数据库的添加和调用

点击**文件**，**新建**一个**原理图**，进入原理图编辑页面。

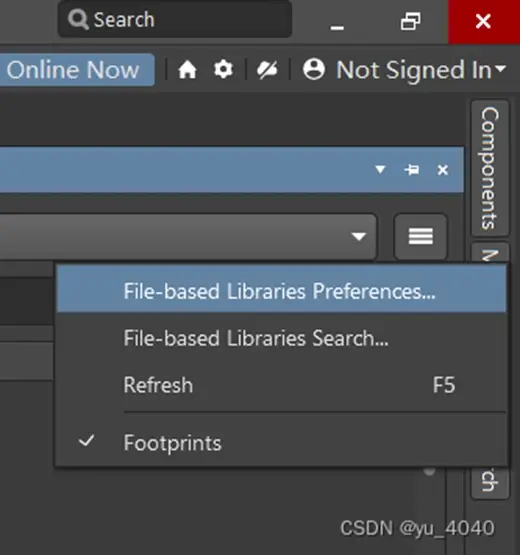

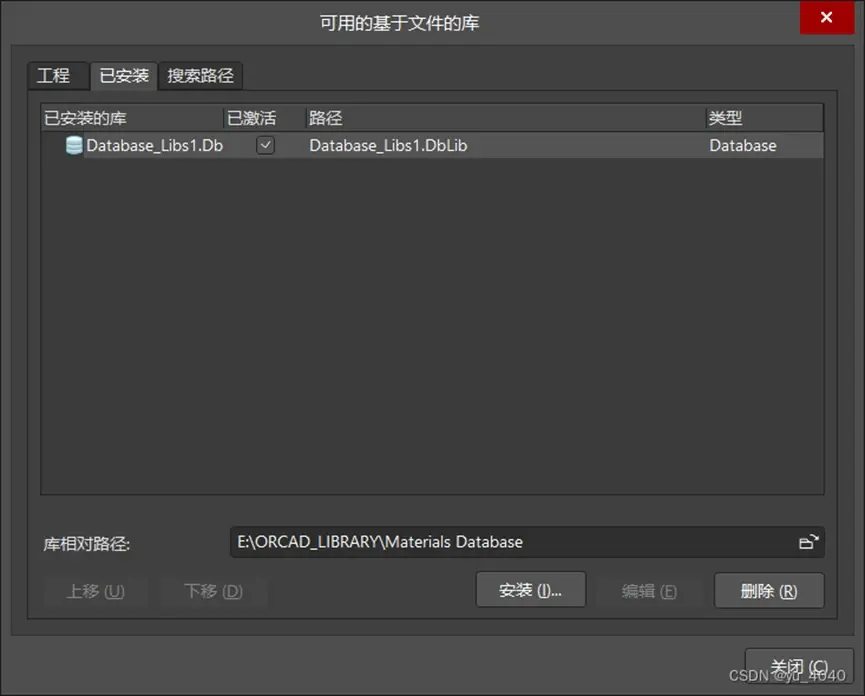

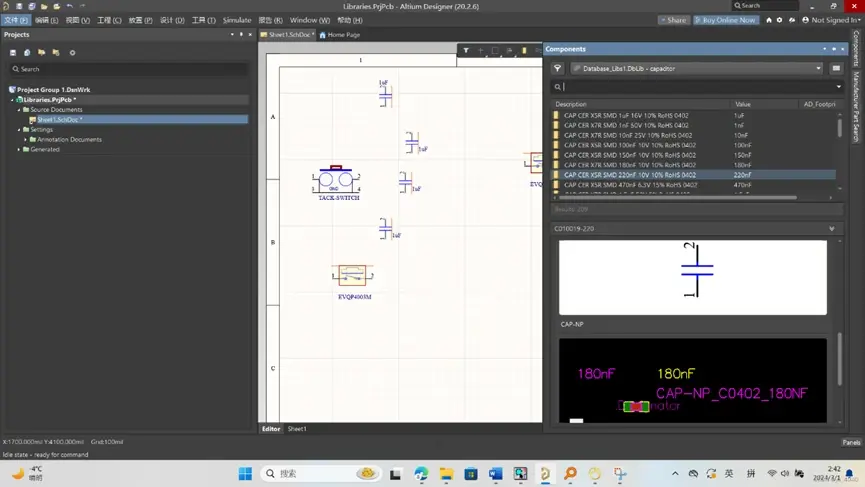

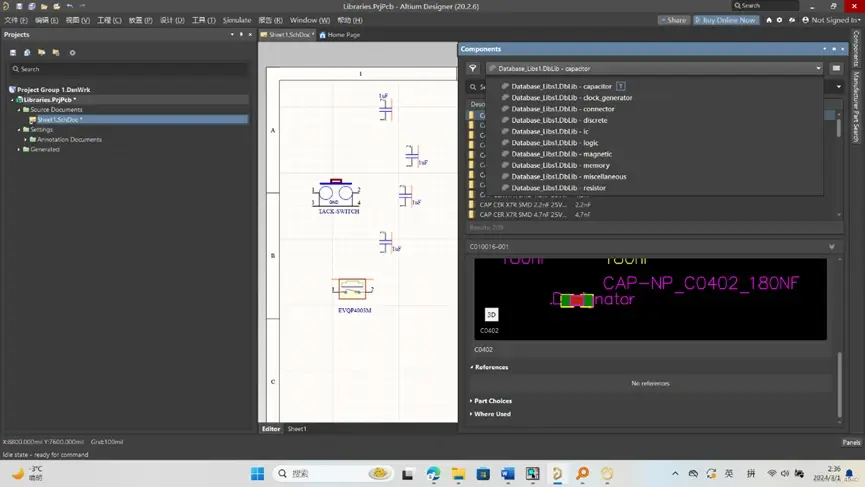

点击右侧标题栏**components**，在弹出的对话框中左键点击右侧"三"图标，选择**File-based libraries preferences**,如下图所示。
