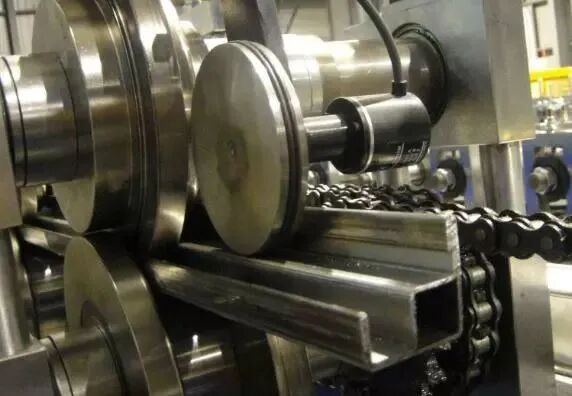

在钣金折弯中，常会见到九折型材，而此次主要也是以折弯九折型材为主来做讲解及分享，教你如何在短时间内学会折弯九折型材，让大伙对于它的工艺上有更深层次的了解。
工序图
01、折四道90度

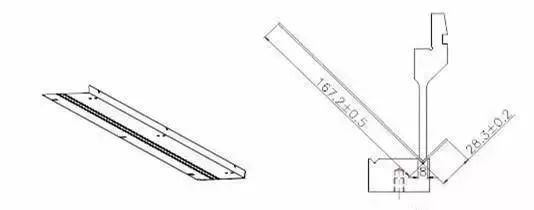

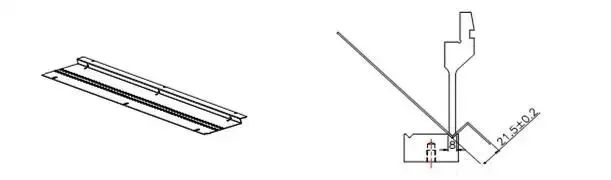

a.折第一道90度(上模为直 刀,下模为90度V8模)

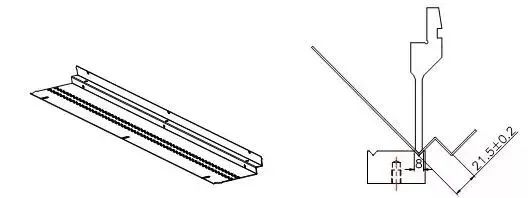

b.折第二道90度(上模为直 刀,下模为90度V8模)

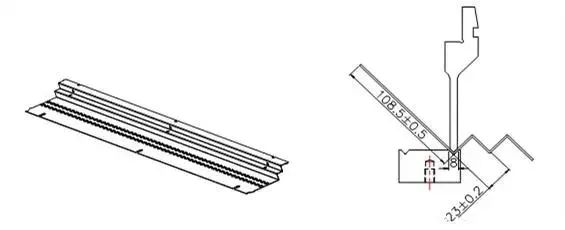

c.折第三道90度(上模为直 刀,下模为90度V8模)
d.折第四道90度(上模为直 刀,下模为90度V8模),

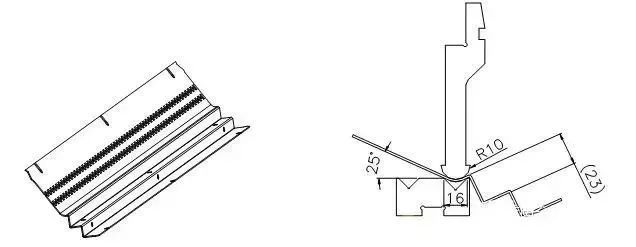

02、压圆弧R10(R10上模，90度V16下模)

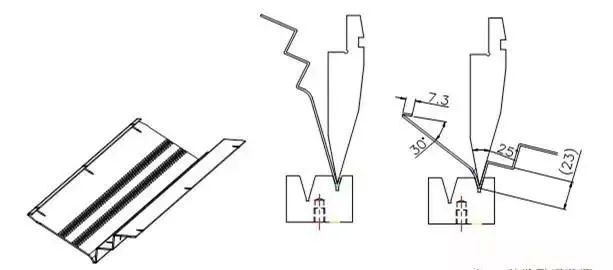

03、折30度，25度（25度上模,30度V8下模）

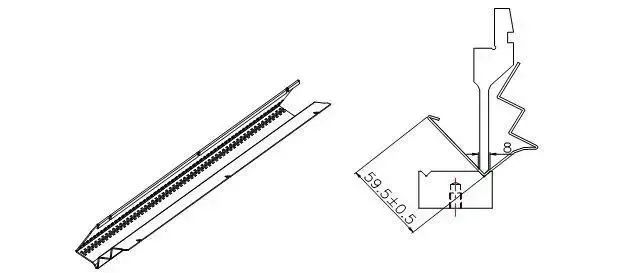

04、折90度(上模为直 刀,下模为90度V8模)

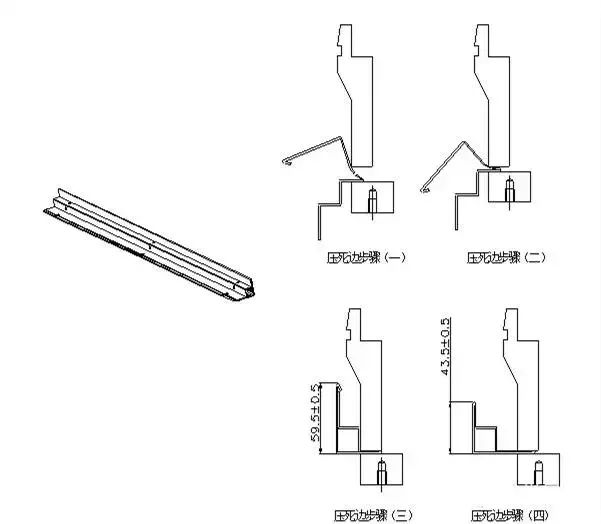

05、压两道死边（平模上模，平模下模）

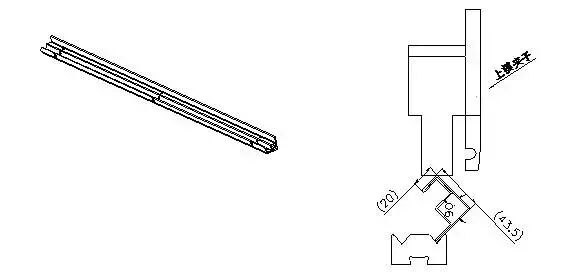

06、弯90度（上模大弯模，90度V16下模）

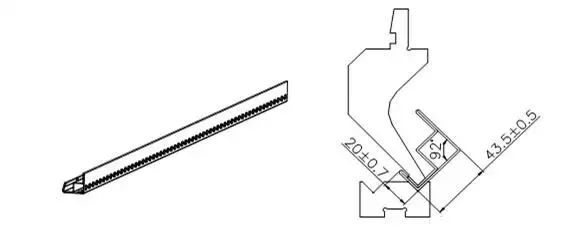

07、校形（上工艺的中，只需去掉大弯刀，只装90度V16下模）
