ABAQUS计算流程解析

工欲善其事必先利其器。

因为ABAQUS毕竟是一款通用求解器，虽然在大多数情况下ABAQUS的功能都是够用的，但是涉及到调用子程序的时候，我们就必须要清楚ABAQUS中的计算模式。

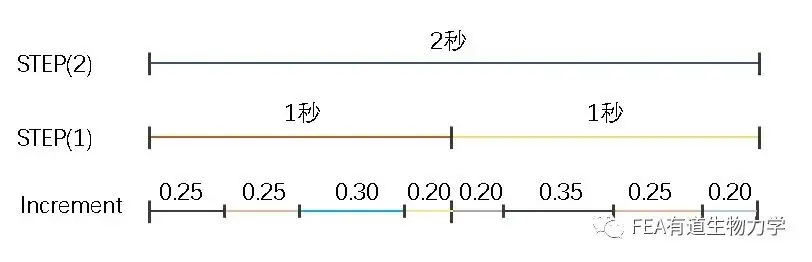

上面这个图的意思是一个静态分析，有两个分析步，每一个分析步对应的时间都是1秒，那么总的时间就用STEP（2）来记录，相应的，对于每一个单独的分析步用STEP（1）来记录分析时间。

同时，每一个分析步中都对应不同的增量对应的是图中的Increment，单独一个分析步中增量的和是1。

清楚ABAQUS中分析步的计数与增量之后，再来看计算信息的写入。

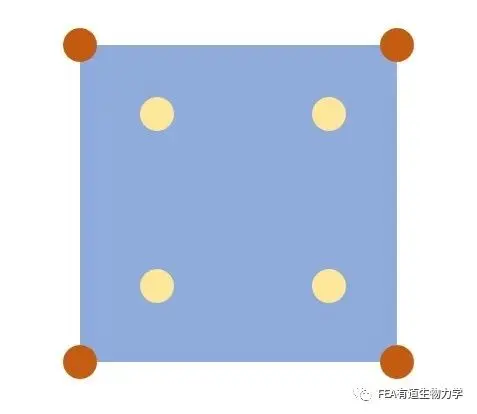

对于一般的2D单元（不考虑缩减积分或者其他的算法），有4个节点和4个积分点。

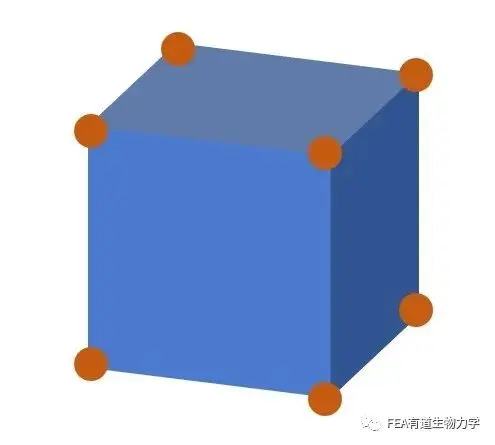

对于一般的3D单元（不考虑缩减积分或者其他的算法），有8个节点和8个积分点。为什么3D单元我没有显示积分节点呢？因为积分节点在单元的内部，所以没有显示。

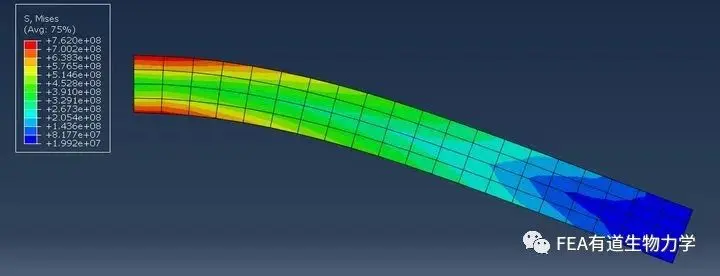

下面我以下面的简单模型为例，来解释一下ABAQUS当中的数据是如何存储的，只有了解了ABAQUS是如何存储数据的，我们才能更方便直接的提取我们需要的信息。

ABAQUS中的计算也是根据顺序来进行的，这也是为什么单元编号和节点编号那么重要的原因。

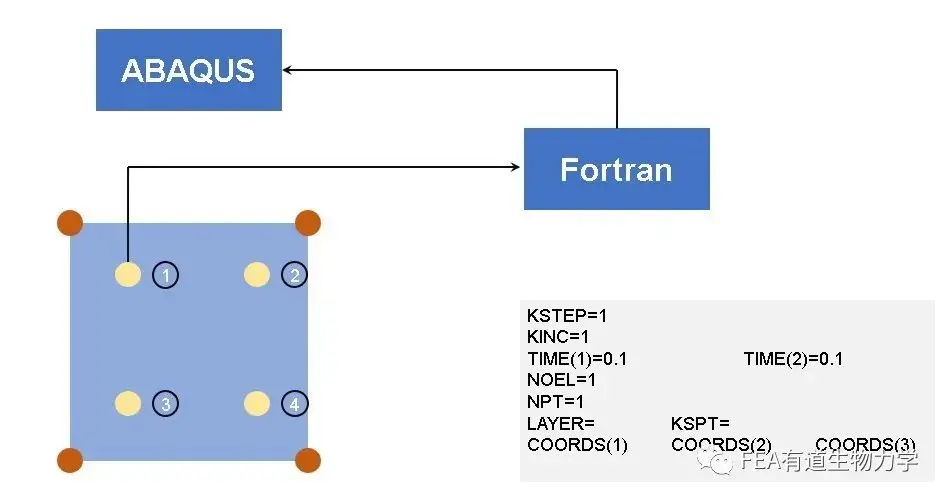

如上图所示，首先在计算开始前，ABAQUS首先会记录基本信息，比如分析步的编号，增量的编号，分析步时间，总分析时间，单元编号，单元的积分点标红，单元坐标（ABAQUS当中，单元的节点编号顺序定义了单元的法向）等。

假如是第一个分析步，第一增量大小是0.1，那么基本信息如图所示。然后将这些信息传入到内部进行计算，再输出计算的信息（第一个单元的第一个积分点），计算完毕之后再把信息放在对应的位置上。ABAQUS当中计算信息是以数据条进行存储的，其中具体存储信息对应的位置由KEY值去区别（我记得是KEY值，也可能是record 什么之类的），详细信息可以去帮助文档Abaqus Analysis User's Guide\Output\5.1.2 Results file output format 中去查看。

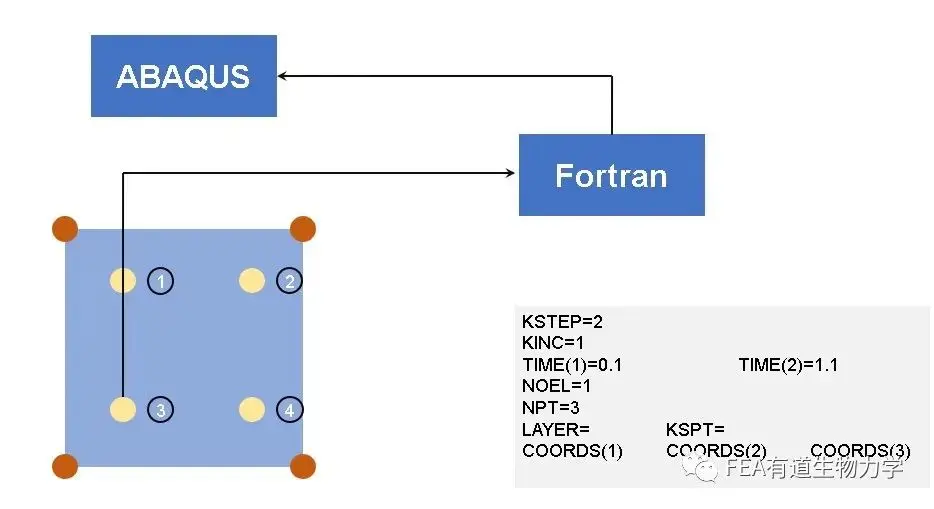

这个图的意思就是第二个分析步，第一个增量的大小是0.1，可以看到最大的区别是TIME（2）编程了1.1，因为TIME（2）记录的是总的计算时间，同时这也是演示的第一个单元的第三个积分点的部分信息写入。

对于一个完整的模型，ABAQUS就是从第一个单元的第一个积分节点开始，然后是第二个积分节点，直至最后一个积分节点去进行计算与信息的写入。第一个单元计算完毕之后进行第二个单元，以此类推完成所有单元的计算，并以Fortran的格式写入到结果文件。

以上就是对ABAQUS的计算与信息录入的一个简单介绍。
