PLAN电气图实例：部件汇总表制作

EPLAN电气图实例--部件汇总表

上期回顾（上一期已经把PLC点位的输入输出都配置好了）：

这期做一款自定义的部件汇总表

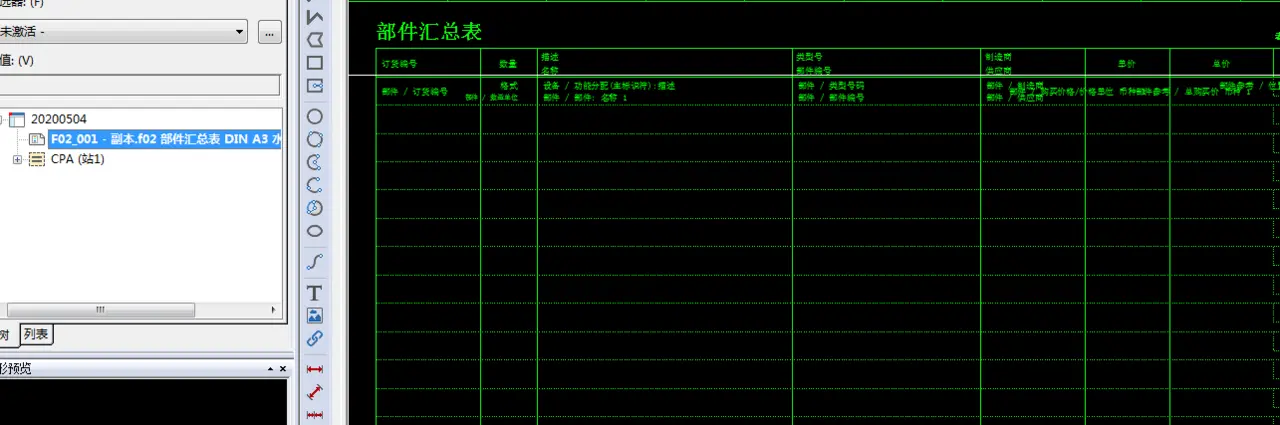

1.0 工具--主数据--表格--打开，会出现下图的界面，复制一个副本用来做自定义修改的底版，点击打开

2.0 先把横线全部删掉，这样方便调换行数，行距

3.0 下面就要编辑类型了，我们会看到订货编号，这个是文本，我们改成设备编号，部件/订货编号是叫占位符的对象（意思是超链接的存在，如这里指的是部件--订货编号，他会搜索项目中，这个目录中的所有）如下图

3.1 就如上操作，把格式改成如下，设备编号，描述，型号，品牌，数量，单价，总价，位置，这样就差不多了，右键关闭

4.0 选项--设置，如下图，把部件汇总表的默认表格设置成，我们刚才弄得表格

5.0 工具--报表--生成

5.1 点击新建，如下图设置部件汇总表

5.2 设置部件汇总表的放置位置，高层代号位置代号，页名

5.3 然后确认，会出现下图这样的，可以看到行距有点大，数量一栏的数据跑到单价那去了，这样我们就需要微调下

6.0 工具--主数据--报表--打开，右键属性设置行高8MM，并把数量下的占位符，移到更适当的位置，然后关闭

7.0 选中汇总表，点击工具--报表--更新，这样就会出现更新后的报表，如下图
