Autolisp入门案例：绘制指定尺寸的矩形

autocad自带命令rec绘制矩形

在Autocad中，rec命令可以迅速绘制一个矩形。


自定义函数绘制矩形

代码
我们现在使用autolisp来仿写这个功能。首先展示下全部的代码：

;defun 函数名()()是autolisp命名函数的形式
;函数名之前加上c:，可以在autocad中直接输入函数名作为命令名
;setq 变量名，是autolisp给变量赋值的方式
;getpoint 提示点选输入一个点
;getreal 提示输入一个实数
(defun c:pbox()
    ; a点, w宽, h高
    (setq a (getpoint "select a point:"))
    (setq w (getreal "\nwidth:"))
    (setq h (getreal "\nheight:"))
    ;b, c, d矩形的另外四个点的坐标值，由a,w,h计算得出
    (setq b (polar a 0 w))
    (setq c (polar b (/ pi 2) h))
    (setq d (polar c pi w))
    ;根据a，b，c，d四个点绘制矩形
    (command "pline" a b c d "c")
)
;消除末尾提示nil
(princ)

2.思路讲解

矩形的属性

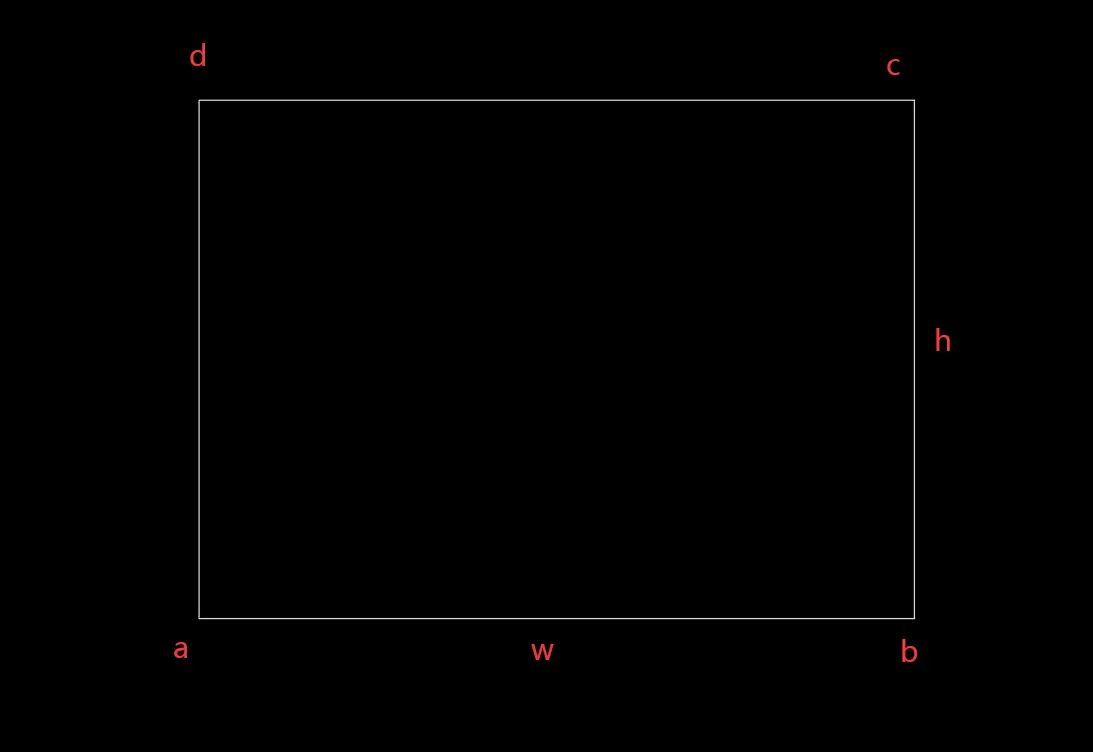

要想定义一个矩形，就要先把矩形的属性理清，这里，我们将一个矩形的四个点分别命名为a，b，c，d。而矩形的高是h，宽是w。

必要条件
想要在图上绘制这样的矩形，至少要用户输入其中一个点的位置，还有宽和高。
于是，我们使用(setq a ())这个函数指定a点。而a点的指定是用(getpoint)这个函数，让用户在屏幕上指定。
(getreal)是让用户输入一个实数，当做w和h的值。
\n是换行符。
计算值
除了a点，另外三个点就可以利用已知条件计算出来了。
这里，我们使用(polar 基点弧度距离)函数来计算另外三个点。
polar函数的第一个参数是基点，也就是起始点a。
第二个参数是弧度，实际上就是角度，是从基点出发的这条线偏转的角度，你将角度转换为弧度填在这里就行了。
第三个距离参数很好理解，就是线的长度。

于是，b点，就是从a出发，偏转0度，长度为w；
c点，从b出发，偏转90度，长度为h；
d点，从c出发，偏转180度，长度为w。

绘制矩形
至此，我们就有了a，b，c，d四个点的坐标，使用(command)调用autocad的pline命令就好了。
(command "pline" a b c d "c")

运行命令

加载函数文件，然后输入pbox，按照提示输入相应的值即可。
最后的效果如下：


再加点功能

现在，我们让这个程序变得稍微再复杂一些。比如，将这个矩形改成田字格。


也就是在矩形的水平和垂直的位置，分别加一道线line。
所以，我们要得到line端点的坐标。
使用之前的polar函数，结合已经知道的a,b,c,d四个点的坐标，我们很容易得到line的端点。

    (setq mp1 (polar d 0 (/ w 2)))
    (setq mp2 (polar a 0 (/ w 2)))
    (setq mp3 (polar a (/ pi 2) (/ h 2)))
    (setq mp4 (polar b (/ pi 2) (/ h 2)))
    (command "line" mp1 mp2 "")
    (command "line" mp3 mp4 "")

代码组织

我们可以将上面的这段新代码，加入到之前的defun c:pbox()的末尾，看起来是这样的：

(defun c:pbox()
    ; a点, w宽, h高
    (setq a (getpoint "select a point:"))
    (setq w (getreal "\nwidth:"))
    (setq h (getreal "\nheight:"))
    ;b, c, d矩形的另外四个点的坐标值，由a,w,h计算得出
    (setq b (polar a 0 w))
    (setq c (polar b (/ pi 2) h))
    (setq d (polar c pi w))
    ;根据a，b，c，d四个点绘制矩形
    (command "pline" a b c d "c")
    ;绘制中线
    (setq mp1 (polar d 0 (/ w 2)))
    (setq mp2 (polar a 0 (/ w 2)))
    (setq mp3 (polar a (/ pi 2) (/ h 2)))
    (setq mp4 (polar b (/ pi 2) (/ h 2)))
    (command "line" mp1 mp2 "")
    (command "line" mp3 mp4 "")
)

但是，我们以后写的代码绝对不会这么简单，随着代码逐渐复杂，除了加入详尽的代码注释，我们还需要组织好代码结构。我们可以将上面这段代码分成三个函数

box() 绘制一个矩形
midLine() 添加中心线
pbox() 组织逻辑顺序并运行函数

代码看起来是这样的：

; box 绘制一个矩形
(defun box()
    ;a点, w宽, h高
    (setq a (getpoint "select a point:"))
    (setq w (getreal "\nwidth:"))
    (setq h (getreal "\nheight:"))
    ;b, c, d矩形的另外四个点的坐标值，由a,w,h计算得出
    (setq b (polar a 0 w))
    (setq c (polar b (/ pi 2) h))
    (setq d (polar c pi w))
    ;根据a，b，c，d四个点绘制矩形
    (command "pline" a b c d "c")
)

; midLine 给box加中线
(defun midLine()
    (setq mp1 (polar d 0 (/ w 2)))
    (setq mp2 (polar a 0 (/ w 2)))
    (setq mp3 (polar a (/ pi 2) (/ h 2)))
    (setq mp4 (polar b (/ pi 2) (/ h 2)))
    (command "line" mp1 mp2 "")
    (command "line" mp3 mp4 "")
)


; main 主函数，体现逻辑顺序
(defun c:pbox()
    (box)                 ;先绘制一个矩形
    (midLine)         ;再给盒子加中线
    (princ)              ;消除末尾提示nil

)

观察主函数，是不是看起来就清晰多了。如果程序出现了什么问题，我们也很容易定位。
最重要的是，按照这样的逻辑，我们就能写出更加复杂的代码。

运行程序

最后，看下上面这段代码最终运行的效果：
