AutoCAD线性标注规范与实战

关于线性标注

CAD将尺寸标注分为线性标注、对齐标注、半径标注、直径标注、弧长标注、折弯标注、角度标注、连续标注等多种类型，这些标注虽然用法不同，但都是由箭头、标注文字、尺寸线等元素组成，本章就带大家了解和学习标注。

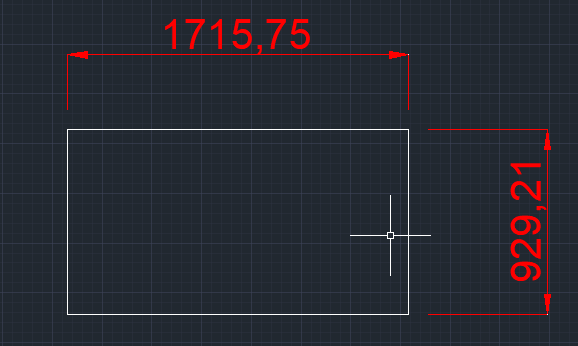

名词解释：线性标注简单来说就是，两点间的垂直和水平距离标注。如图所示：

线性标注怎么设置

首先，绘制一个矩形（如何绘制矩形——请点击《3.4-矩形》这一节内容进行学习）

其次，在“默认”选项卡中找到“注释”面板，单击“注释”面板中的“线性”

分别指定第一个和第二个尺寸界线原点，移动光标找到矩形的“端点”标记（Ps：所有标注，都需要开启对象捕捉才能辅助完成。在线性标注中我们需要设置捕捉几何图形的“端点”，在“对象捕捉设置”中勾选就可以了）

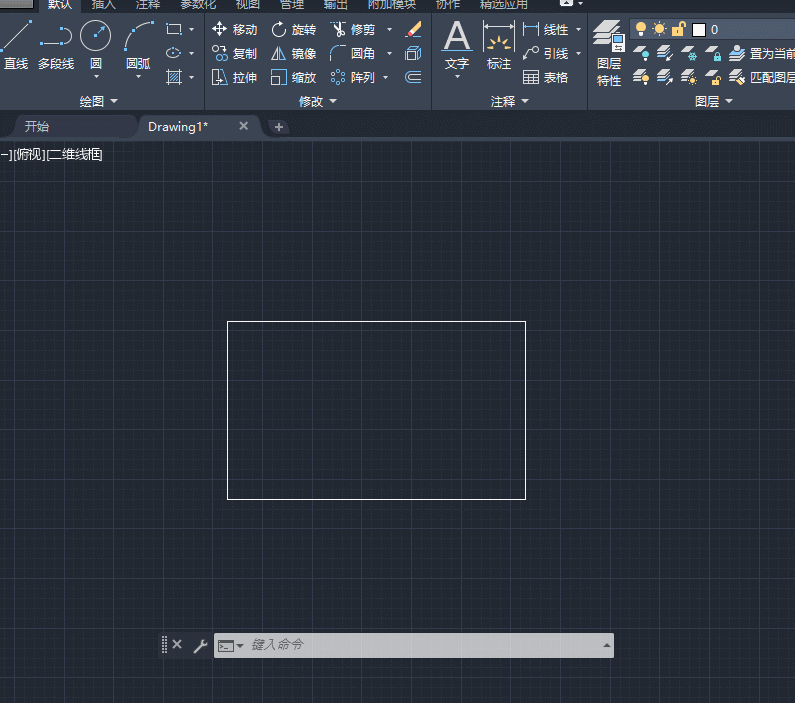

接着，移动光标往上or往右移动，我们可以看到标注的数值和尺寸界线已经被拉出，这是我们需要再空白处单击一下，就完成线性标注了!完成操作步骤参考动图如下：
