尺寸对象Dimension：精确设计的关键

在Solidworks的参数化建模中，经常需要获取与设置尺寸。本文将带大家初步了解Solidworks中的尺寸对象Dimension。

Dimension对象的获得方式：


如下图所示，模型有2个配置，我们需要获取与设置图中的尺寸。


实例分析1：获得模型中尺寸的相关信息

实例代码：

GetDim(Doc, "L@草图1");
public static void GetDim(ModelDoc2 Doc,string DimName)
{
    Dimension SwDim = Doc.Parameter(DimName);
    StringBuilder sb = new StringBuilder("");
    sb.Append("尺寸名:"+ SwDim.Name+"\r\n");
    sb.Append("完整尺寸名:" + SwDim.FullName + "\r\n");
    sb.Append("选择名:" + SwDim.GetNameForSelection() + "\r\n");
    double[] aa = SwDim.GetValue3((int)swInConfigurationOpts_e.swSpecifyConfiguration,new string[] { "Default" ,"cfg2"});
    sb.Append("Default配置-尺寸值:" + aa[0] + "\r\n");
    sb.Append("cfg2配置-尺寸值:" + aa[1] + "\r\n");
    System.Windows.MessageBox.Show(sb.ToString().Trim());
}

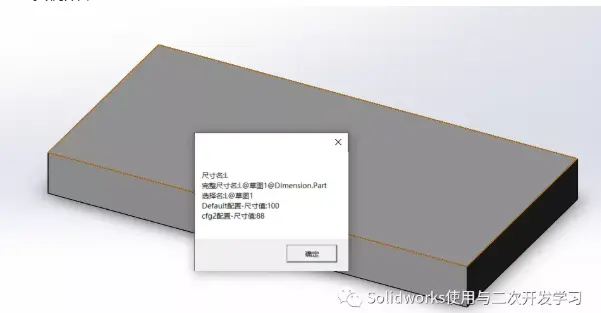

实例效果：


实例分析：

通过Dimension对象的GetValue3方法可以获得不同配置下对应的尺寸值。

Dimension.GetValue3(WhichConfigurations, Config_names)

参数WhichConfigurations为枚举类型swInConfigurationOpts_e：


参数Config_names为一个字符串数组，记录需要获取的每个配置名称，方法的输出结果尺寸值的排序也是根据Config_names中配置名称的顺序对应。Config_names仅在WhichConfigurations为swSpecifyConfiguration（即指定配置）时才有效。

实例分析2：设置模型中的尺寸

本例中，我们将对模型中的长度尺寸进行不同配置下的赋值

实例代码

Dictionary<string, double> Vals = new Dictionary<string, double>();
Vals.Add("Default", 66);
Vals.Add("cfg2", 77);
SetDim(Doc, "L@草图1", Vals)

 public static void SetDim(ModelDoc2 Doc, string DimName,Dictionary<string,double> Vals)
 {
      Dimension SwDim = Doc.Parameter(DimName);
      foreach (string cfg in Vals.Keys)
      {
          SwDim.SetValue3(Vals[cfg], (int)swSetValueInConfiguration_e.swSetValue_InSpecificConfigurations, new string[] { cfg });
      }
      Doc.EditRebuild3();
}

实例效果：

可以看到尺寸L在2个配置中的值都发生了变化。


如下图为本文的示例程序，源码可上我的Github下载。操作步骤可见文章《公众号源码Github分享库》 ， 实例序号13
