SolidWorks尺寸标注总结

01标注尺寸要完整



  为了表示机件的大小，图样上尺寸要标注完整，既不能遗漏，也不能重复，每一个尺寸在图中只标注一次。

  图样上一般要标注三类尺寸：定形尺寸、定位尺寸、总体尺寸。

   1.定形尺寸—确定组合体各组成部分的长、宽、高三个方向的尺寸。

  如图a所示，标注组合体尺寸，仍按形体分析法将组合体分解为若干基本体，注出各基本形体的定形尺寸。

   2.定位尺寸—确定各组成部分相对位置的尺寸。



  如图b所示，标注了底板上四个圆柱孔轴线在长度方向和宽度方向上的定位尺寸，以及空心圆柱体前面的小圆柱孔的轴线在高度方向上的定位尺

  由于定位尺寸是确定相对位置的，所以在长、宽、高三个方向上，都应该有一个尺寸基准。如下图所示。

   3.总体尺寸—组合体外形的总长、总宽、总高尺寸。

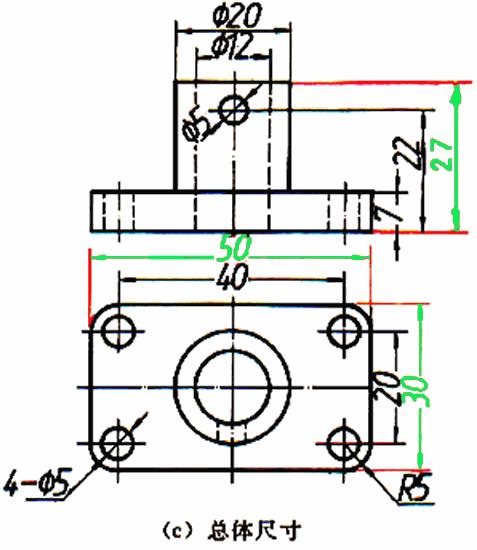

  如图c所示，为了表示组合体外形的总体大小，标注总长50，总宽30，总高27。



  注意：如果组合体的定形和定位尺寸已标注完整，若再加注总体尺寸，就会出现多余或重复尺寸，这时就要对已标注的定形和定位尺寸作适当调整。如图c中主视图上的高度尺寸，若标注总高尺寸27，则应减去一个同方向的定形尺寸（例如在图c中，减去了在图a中所注的圆柱体高度尺寸20）



  有时为了绘图和读图清晰明显起见，在一些特殊场合下，习惯上也标注少量重复尺寸，如在图c中的俯视图上，底板的四个小圆角的圆心和四个圆柱孔的圆心是重合的，因而底板的总长尺寸50和总宽尺寸30实际上是重复尺寸，但通常还是如图c中那样，仍标注在图中。



  但是，如下图所示，当组合体底板的端部是与底板上的圆柱孔同轴线的圆柱面时，习惯上常常仅注出圆柱孔轴线的定位尺寸和外端圆柱面的半径R，而不再标注总长尺寸，并且也不再标注总宽尺寸。

  常见的一些不标注底板总长尺寸的图例如右图所示。

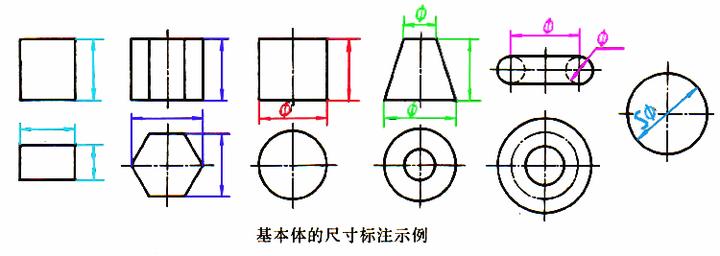

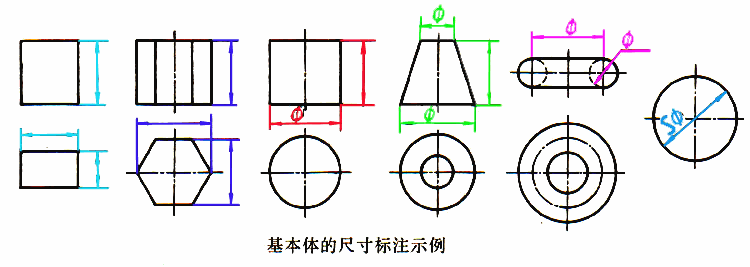

  常见的基本体的尺寸标注图例如右图所示。

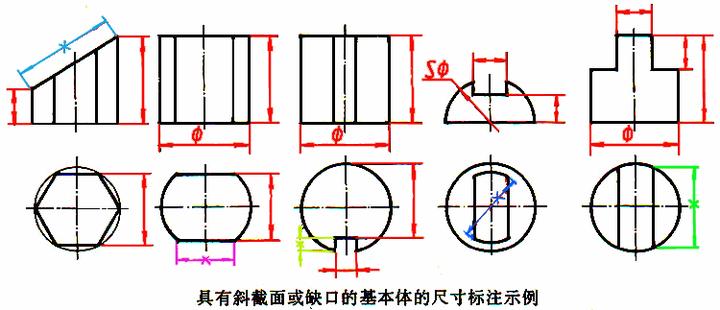

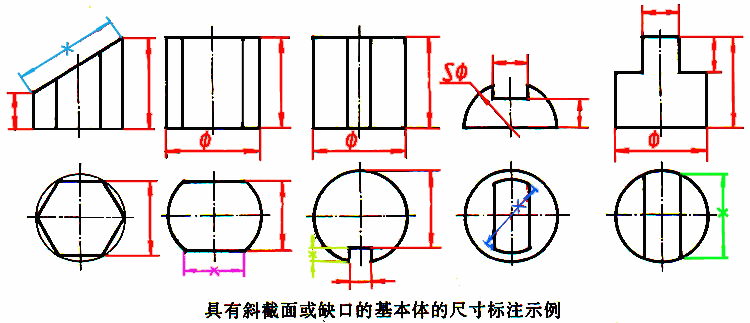

  常见的被切割后的基本体的尺寸标注图例如右图所示。

02标注尺寸要清晰

   标注尺寸时，除了要求完整外，为了便于读图，还要求标注得清晰。

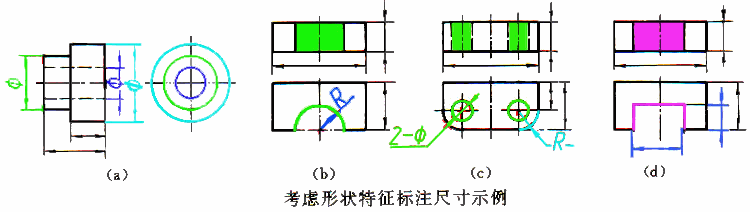

  1.尺寸尽量标注在形状特征明显的视图上，如下图所示。

  图a表示相叠加的两个同轴圆柱体，并且穿通了一个同轴的圆柱孔，直径尺寸宜标注在不反映圆的视图上。



  图b和c表明：半径尺寸都应标注在显示圆弧的视图上。图d表示：缺口的尺寸应标注在反映其真形的视图上。



  2.同一基本体的定形尺寸以及有联系的定位尺寸尽量集中标注，如下图所示。

  图a表示了在长度和宽度方向上，底板的定形尺寸以及两小圆孔的定形和定位尺寸，都应集中标注在俯视图上；而在长度和高度方向上，竖板的定形尺寸以及圆孔的定位尺寸则都应集中标注在主视图上。



  图b表示相交两圆柱体的定形和定位尺寸应集中标注在主视图上。尺寸尽量标注在图形之外，但必要时也可标注在图形内。





  3.标注尺寸要排列整齐，如下图所示。

  图a表示：同一方向几个连续尺寸应尽量标注在同一条尺寸线上。图b表示：要尽量避免尺寸线、尺寸界线与轮廓线相交。



  如图中所示，主视图上的圆柱体与左耳板之间的定位尺寸注在下方，圆柱体的直径尺寸应注在上方；为了使在左视图上避免主体圆柱前面的凸台的定位尺寸与凸台的直径尺寸相交，应将凸台的直径尺寸注在主视图上。



  图c表示：与两视图有关的尺寸应尽量标注在两视图之间，并将小尺寸注在里面（靠近视图）、大尺寸注在外面，避免尺寸线与尺寸界线相交。标注底板上四个小圆柱孔的直径尺寸时，可引出标注在图形之外，保持图形清晰。



  同时必须注意，四个直径相等的小圆柱孔，应统一标注，并写出圆孔的数量，如图中所注的4-Ф；四个圆角若半径相等，也可统一只标注一处，但不可写出数量，如图中所注的R。
