creo4.0工程图怎么添加参数呢？今天我们就来看看creo4.0设置参数的教程。

查看详情

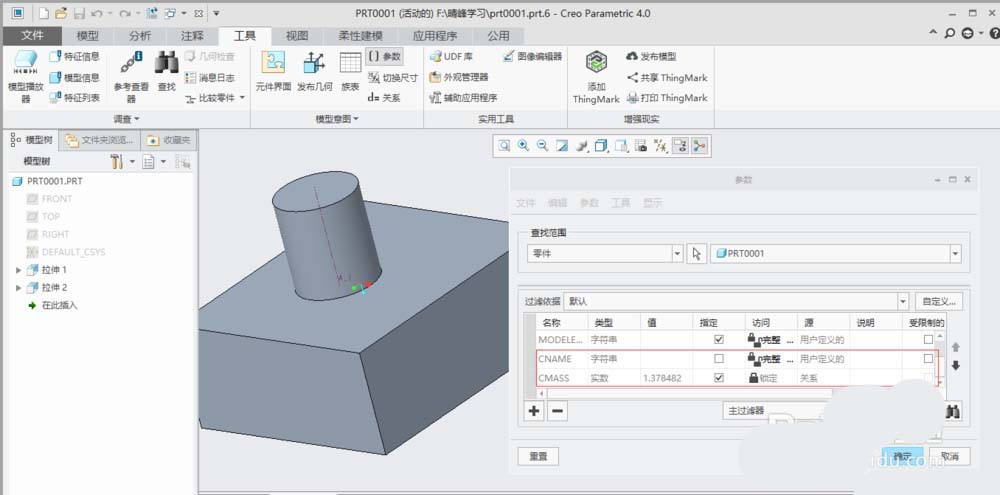

1、打开creo4.0软件，创建一个模型文件并添加如下如参数。（需要将质量赋给CMASS参数）

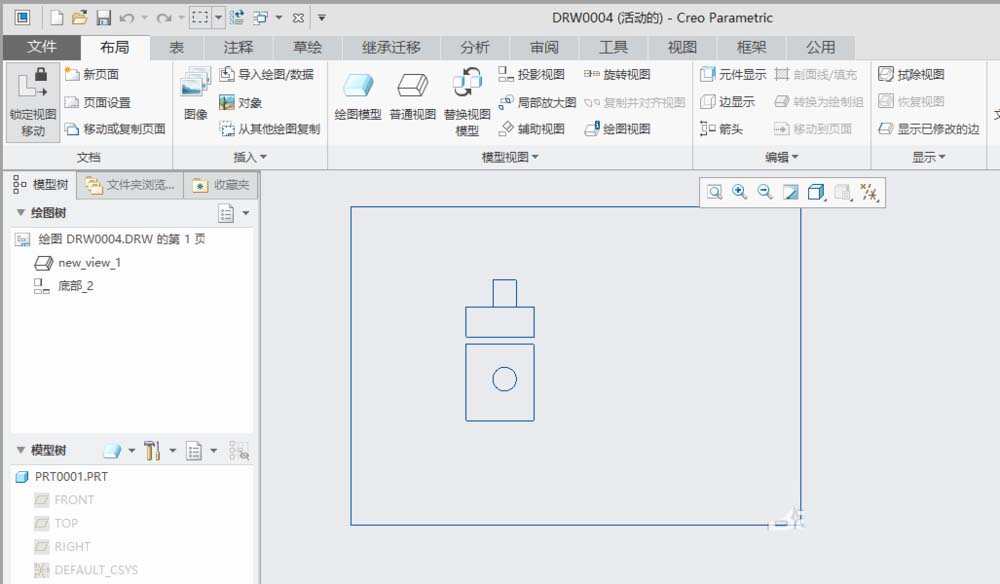

2、新建一个工程图文件，添加相应视图。

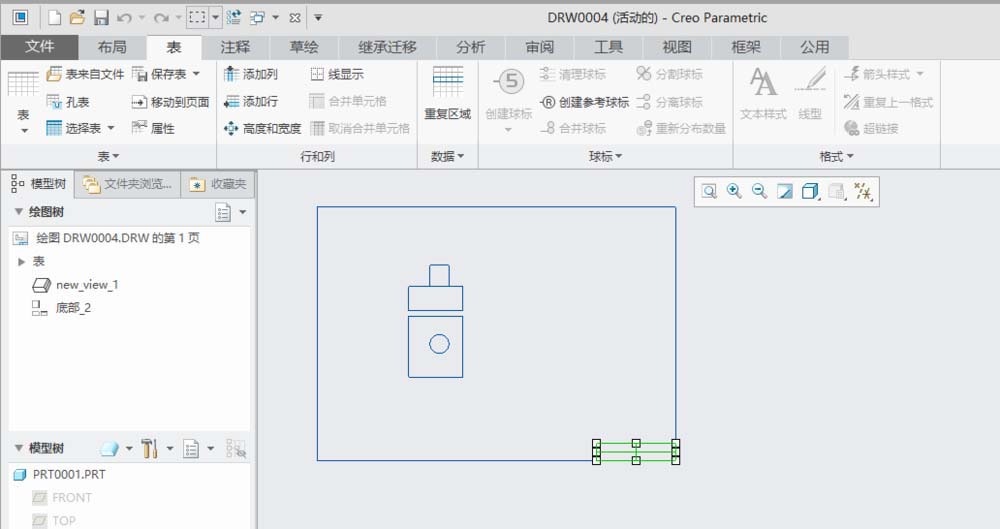

3、在工程图中插入表（2行2列）。

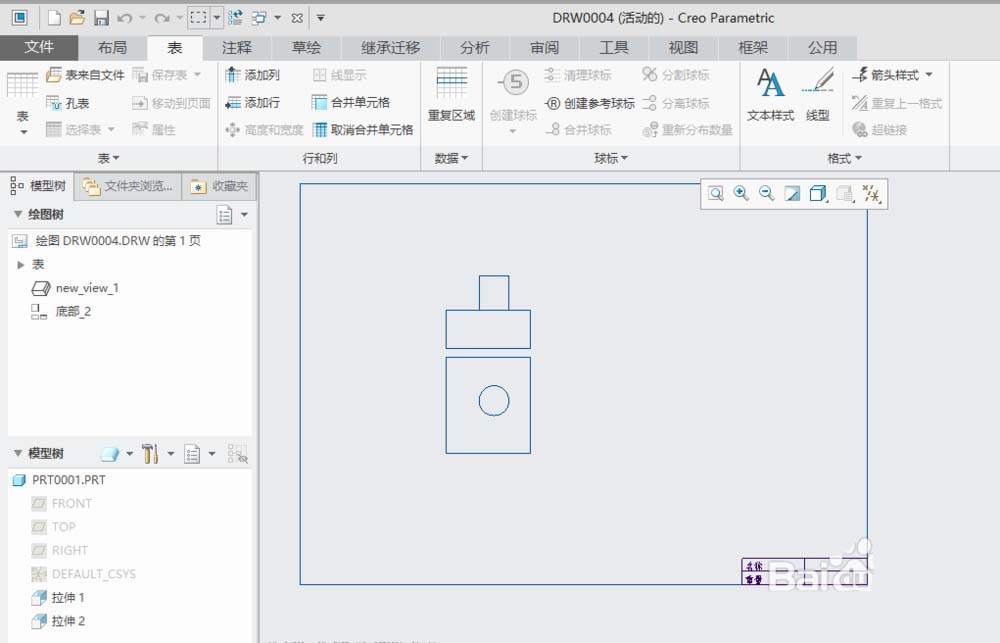

4、在表格坐标输入文本“名称”、”重量“。如下图

5、在表格“名称”右边单元格输入参数”&CNAME".

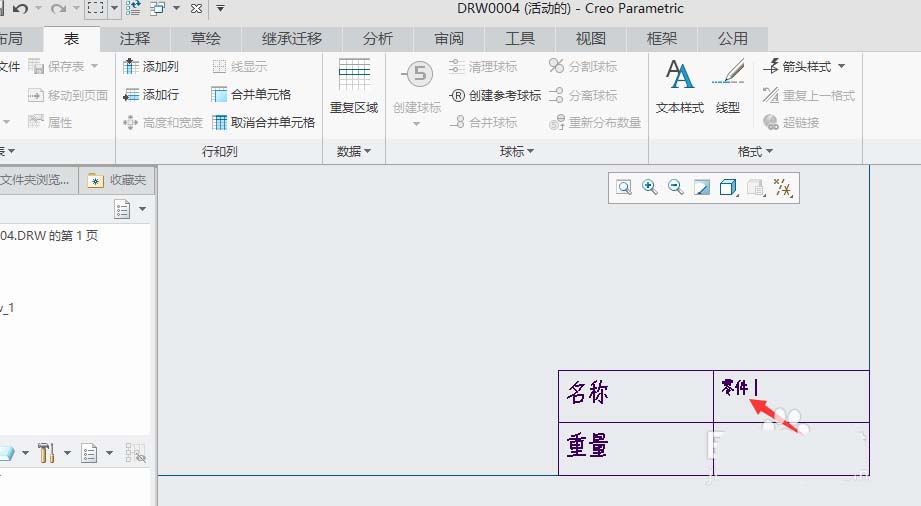

6、在表格“名称”右边单元格自动生成零件名称“零件1”。

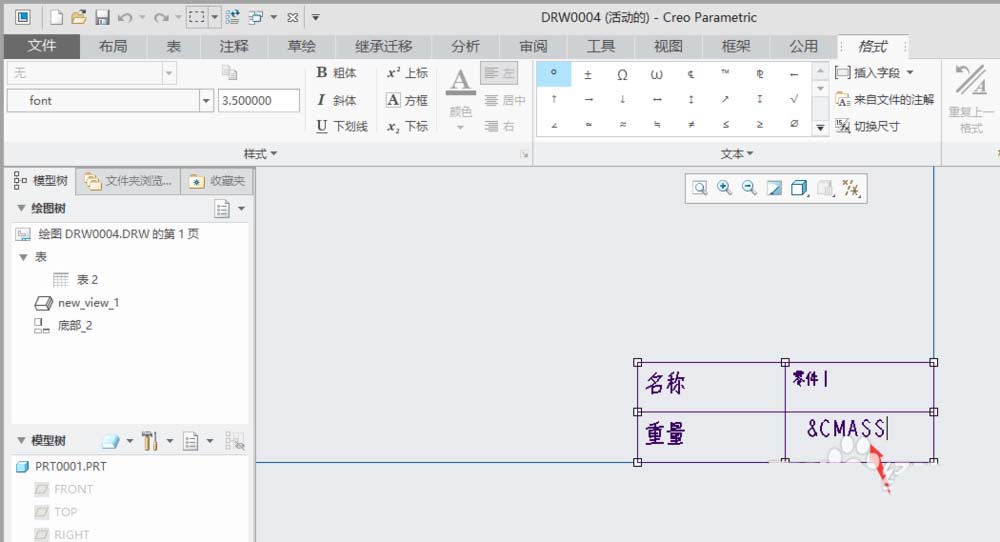

7、在表格“重量”右边单元格输入参数”&CMASS".

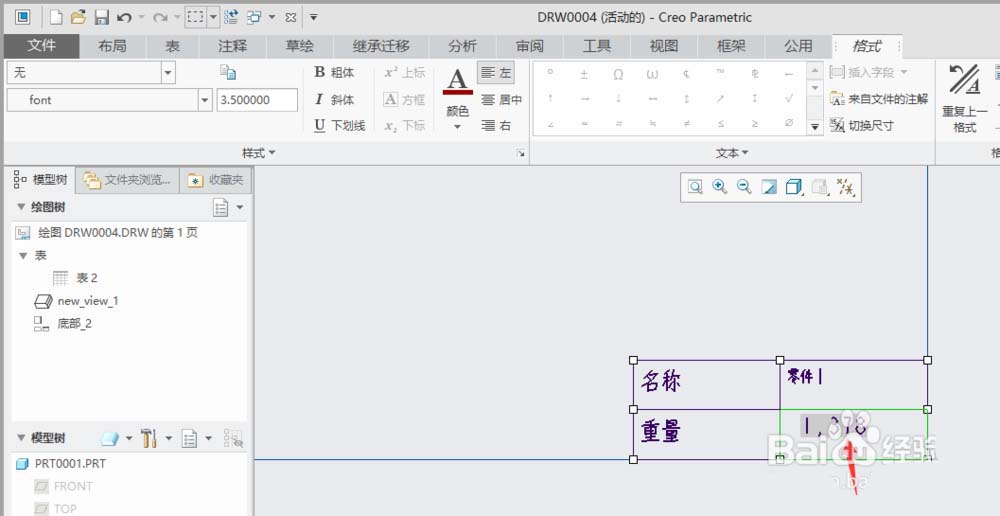

8、在表格“重量”右边单元格自动生成零件重量“1.378”。

以上就是creo4.0工程图添加参数使其自动生成对应项目的教程，希望大家喜欢，请继续关注脚本之家。
