基于Xilinx FPGA的千兆以太网及E1信号光纤传输技术详解(上)

E1信号简介

E1接口采用PCM编码方式。符合G.703标准,通过75Ω同轴电缆或120Ω双绞线进行非对称或对称传输。在电信网中有着广泛应用。将高速的千兆以太网信号与低速的E1信号结合起来,实现以太网与E1信号的复用。既满足了用户对大带宽、高容量数据的传输要求,又提供了E1信号接入功能,实现电话业务及其他专用通信系统的接入功能。



系统构成

整个系统主要由E1接口单元、以太网接口单元、FPGA单元以及光接口单元构成。E1接口单元主要完成E1信号的接口转换,以太网接口单元主要通过外部PHY芯片实现物理层功能,再通过GMII接口实现与FPGA以太网媒体接入控制器对接。吉比特收发器通过用户接口将以太网数据和经过码速调整后的E1信号形成16b并行数据,再经过16b/20b编码形成2.5Gb/s的数据流送入到光接口单元,光接口单元完成光/电转化,实现信号的光纤传输。系统框图如图1所示。

基于Xilinx FPGA的千兆以太网及E1信号的光纤传输

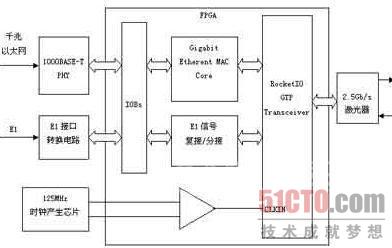

图1 系统构成框图



E1接口单元的设计

在E1信道中,一般每8位组成一个时隙,32个时隙组成一个帧,16个帧组成一个复帧。在一个帧中,TS0主要用于传送帧定位信号(FAS)、CRC-4(循环冗余校验)和对端告警指示,TS16主要传送随路信令(CAS)、复帧定位信号和复帧对端告警指示,TS1~TS15和TS17~TS31共30个时隙则用来传送话音或数据等信息。

如果采用公共信道信令(CCS)模式,TS16就失去了传送信令等信号的用途,TS1~TS31共31个时隙可传送话音或数据等信息。如果采用无帧模式,E1信道将不成帧,而作为一个透明的话音或数据等信息传输通道。一个E1信道可传送N个64Kb/s的话音或数据等信息通道。在随路信令(CAS)模式,N为1~30;在公共信道信令(CCS)模式,N为1~31,而在无帧模式时,N为32。

发送方向:

E1信号首先经过接口变压器,然后送入单/双变换电路,完成单双变换后送入FPGA芯片。FPGA将E1线路接口单元送来的HDB3数据送入时钟提取模块,提取出E1时钟,并且将HDB3数据转换成NRZ数据,NRZ数据经码速调整后复用成一路125Mb/s数据流,然后送入RocketIO GTP Transceiver 发送接口单元中,和千兆位以太网信号一起进行线路编码,最后形成2.5Gb/s的数据流送入到激光器进行光线路编码进行传输。

接收方向:

信号经光纤传输后到达接收端,首先恢复成电信号送入到RocketIO GTP Transceiver接收单元中,经时钟提取、信号同步、解码、信号分接,时钟平滑后分接出E1数据流,再经HDB3编码后送入到单双变换电路完成双/单变化,经接口变压器后进行传输。原理框图如图2所示。

基于Xilinx FPGA的千兆以太网及E1信号的光纤传输

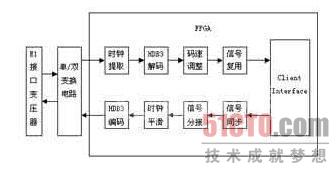

图2 E1接口原理框图

基于Xilinx FPGA的千兆以太网及E1信号的光纤传输的内容就为大家介绍到这,希望大家已经掌握。更多精彩的内容请看:基于Xilinx FPGA的千兆以太网及E1信号的光纤传输 下
