Unity3D与高德地图集成：iOS定位与导航

刚进公司给安排的任务就是Unity接入高德地图，算是踩了不少坑总算做出来了，抽点时间写个博客记录一下

废话不多说

先上效果图

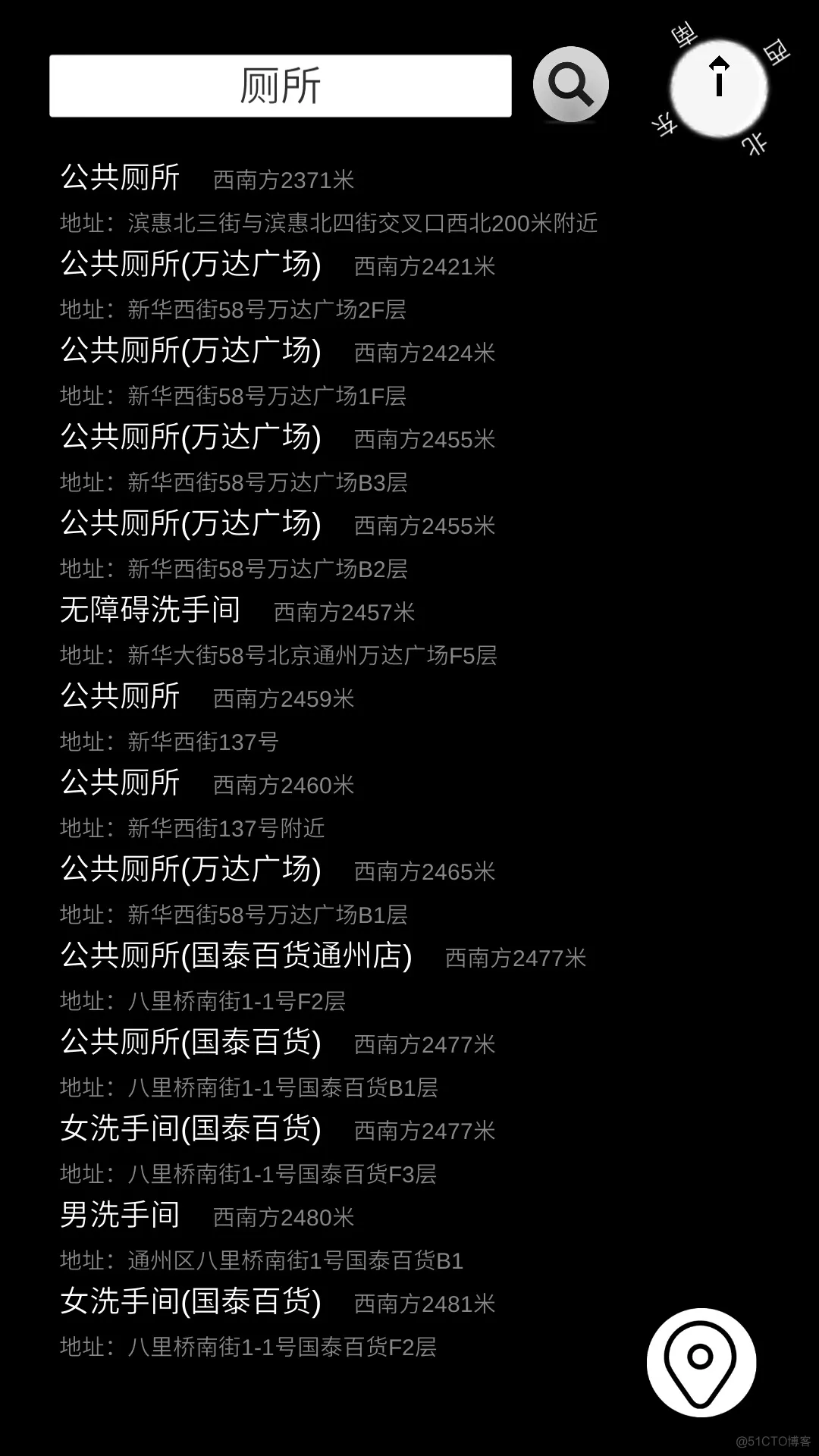

获取定位并根据手机朝向显示周边信息

ios unity3d 高德定位 unity 高德地图导航_android

ios unity3d 高德定位 unity 高德地图导航_高德地图_02

使用的Unity版本为5.5，Androad Studio 2.3.1

接下来开始讲具体操作

首先是Androad Studio的基本配置

1.创建工程，空白的就行，反正也用不到界面布局

等待创建完成

2.新建库模块：

切换到Project视图

ios unity3d 高德定位 unity 高德地图导航_Android Studio_04

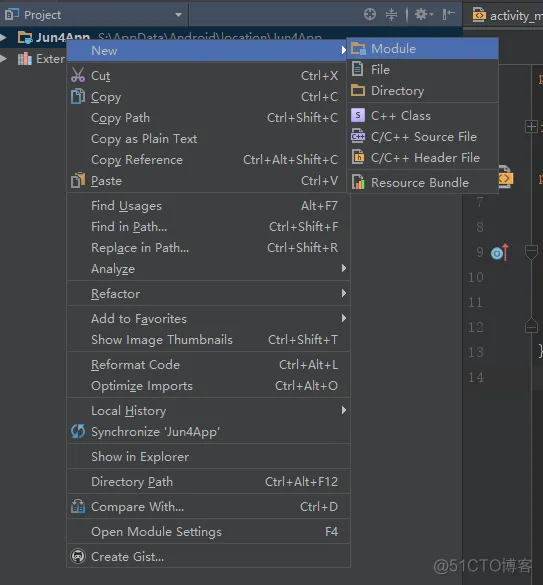

右击你的项目新建一个库模块-用来负责与Unity交互

当然你也可以不选择新建库模块直接在原生app模块进行操作

ios unity3d 高德定位 unity 高德地图导航_android_05

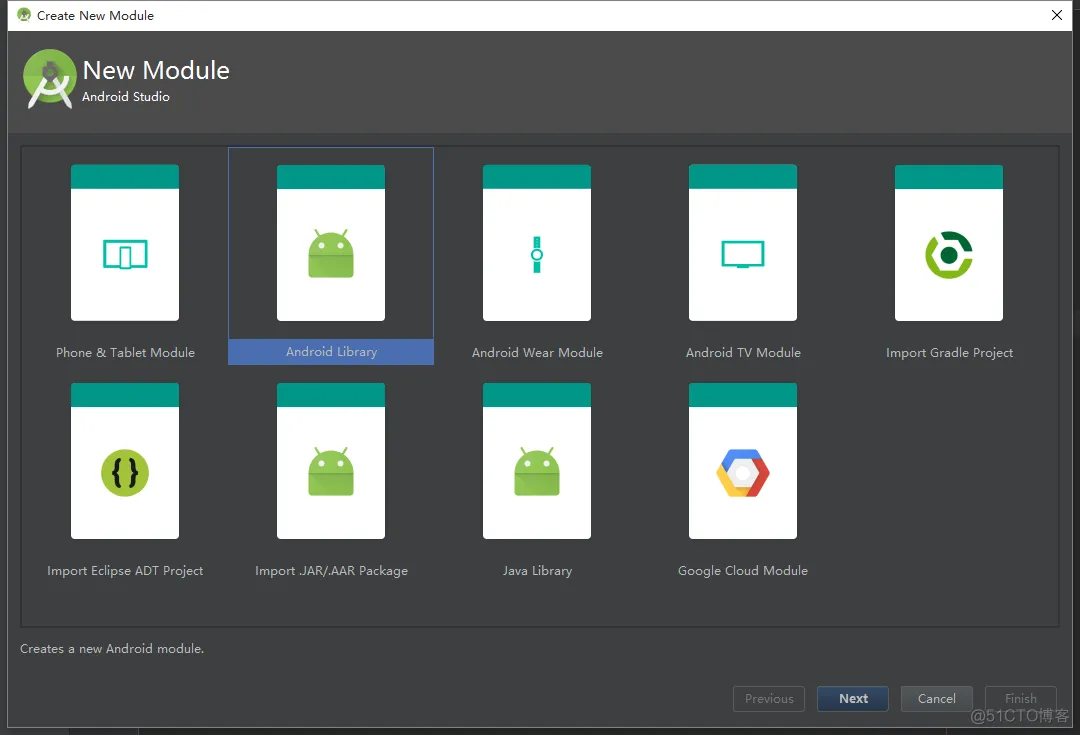

选择Android Library

ios unity3d 高德定位 unity 高德地图导航_android_06

等待生成完成

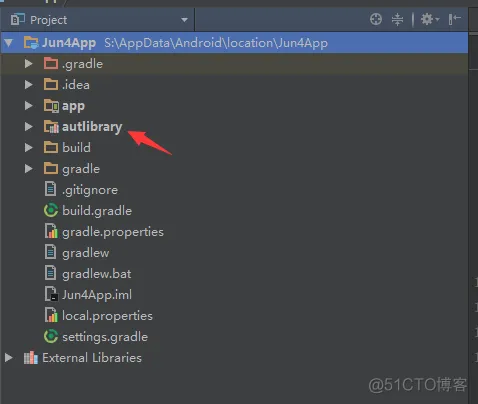

你会看到多出来的

ios unity3d 高德定位 unity 高德地图导航_Android Studio_07

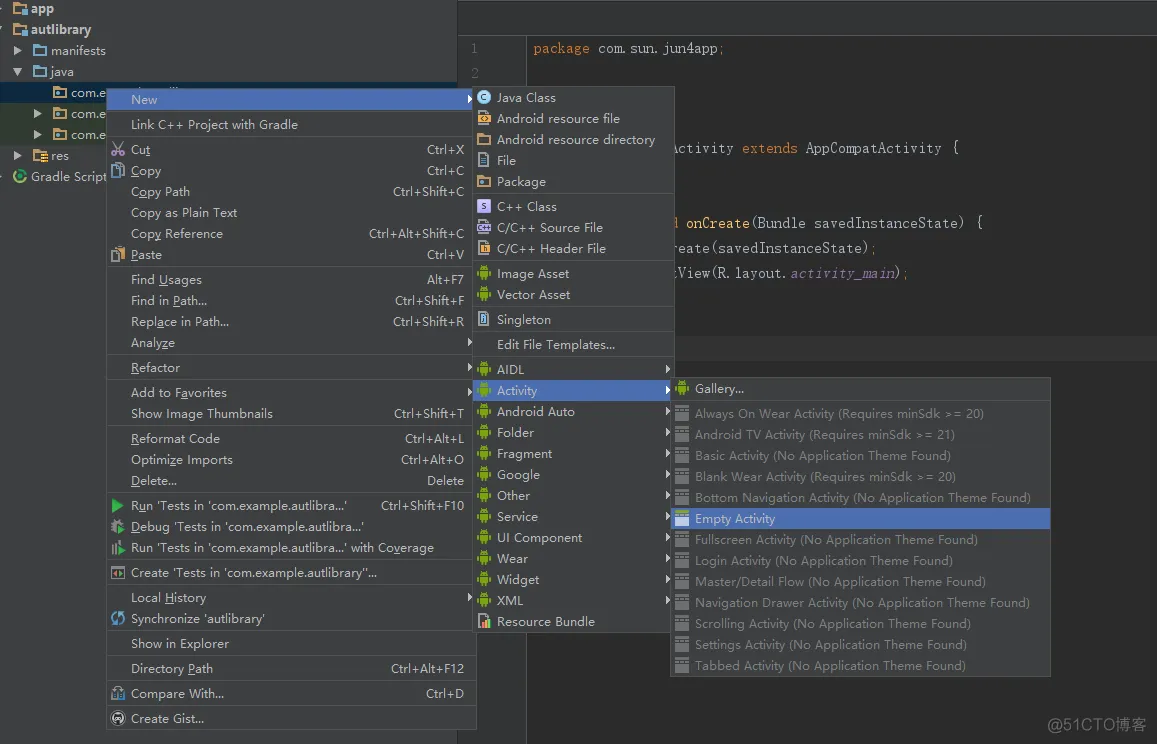

3.创建MainActivity：我们新建的library中没有启动这个模块的Java类所以需要手动创建一个

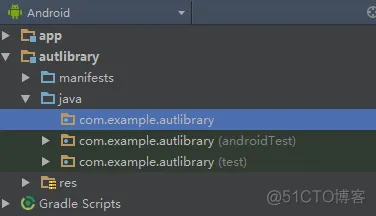

切换到Android视窗下选中此文件右键创建

ios unity3d 高德定位 unity 高德地图导航_android_08

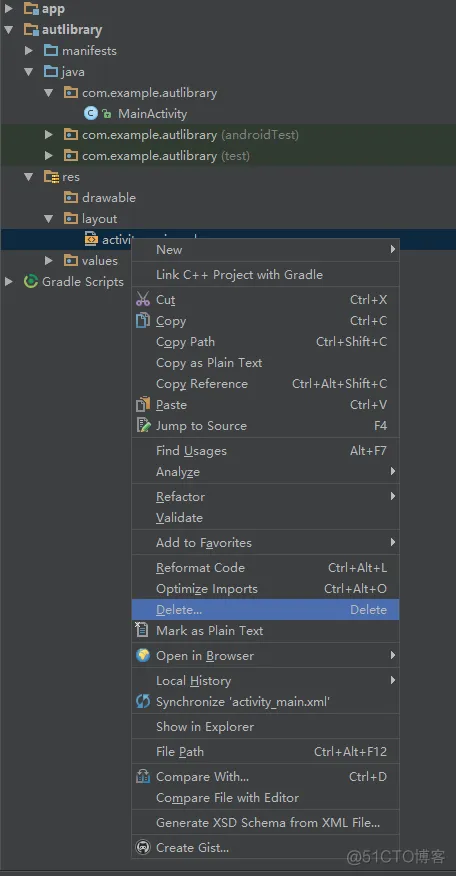

4.删除布局文件activity_main

布局文件是用来管理Android界面布局的，我们并不需要，所以将它删除，防止发生一些没必要的错误

ios unity3d 高德定位 unity 高德地图导航_android_10

5.修改配置文件：AndroidManifest

为了能够正常发布需要将AndroidManifest进行一些修改

ios unity3d 高德定位 unity 高德地图导航_高德地图_11

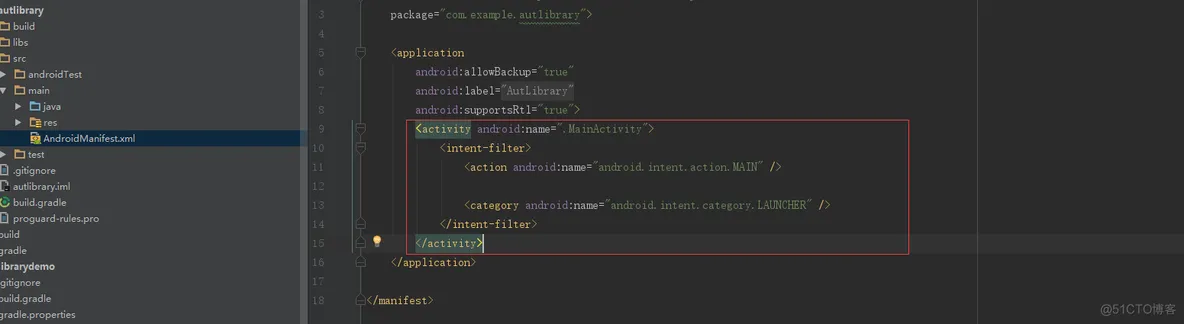

在这中间插入启动Activity的配置

ios unity3d 高德定位 unity 高德地图导航_ios unity3d 高德定位_12

登录后复制

<activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>

到这里基本配置就完了

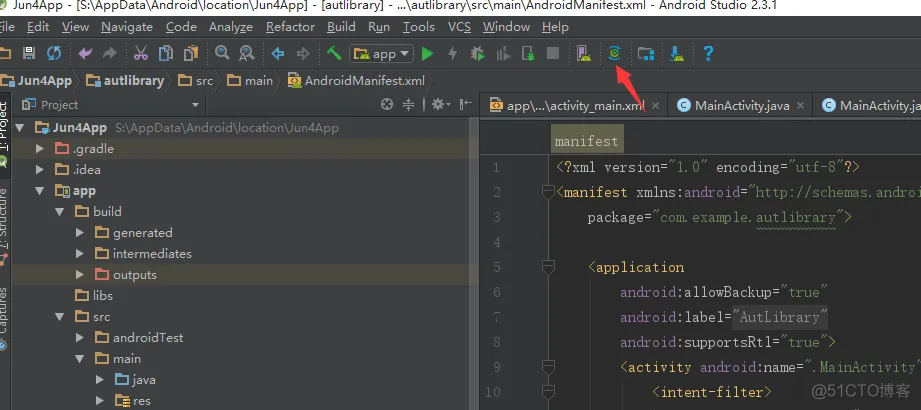

然后进行测试点击这个

ios unity3d 高德定位 unity 高德地图导航_高德地图_13

或许你会发现报错了原因是我们在创建MainActivity的时候他自动引用了布局文件所以这里应该将这一行删除

ios unity3d 高德定位 unity 高德地图导航_Unity3d_14

然后再次更新成功

到这里基本配置以及完成

引入Unity与高德地图的包

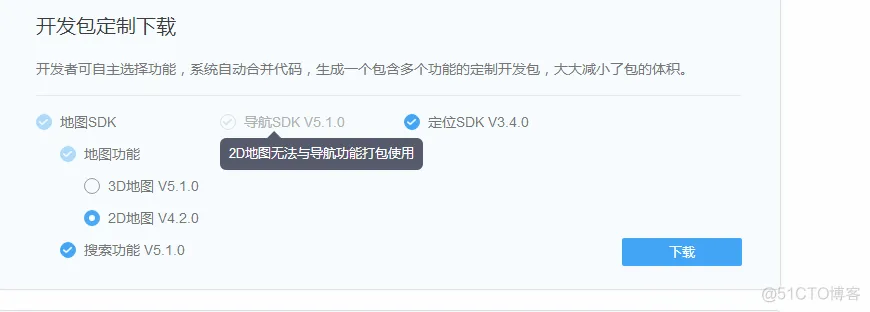

下载高德地图包这里有个定制选你要用的功能下载就好这里我用到的是定位和搜索

ios unity3d 高德定位 unity 高德地图导航_android_15

将下载好的包拖入libs中

ios unity3d 高德定位 unity 高德地图导航_Android Studio_16

接下来是Unity的包

新建Unity工程

发布平台改Android

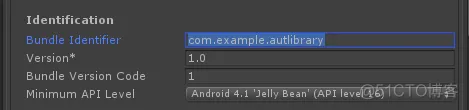

设置package name与你新建的library库一致

ios unity3d 高德定位 unity 高德地图导航_高德地图_17

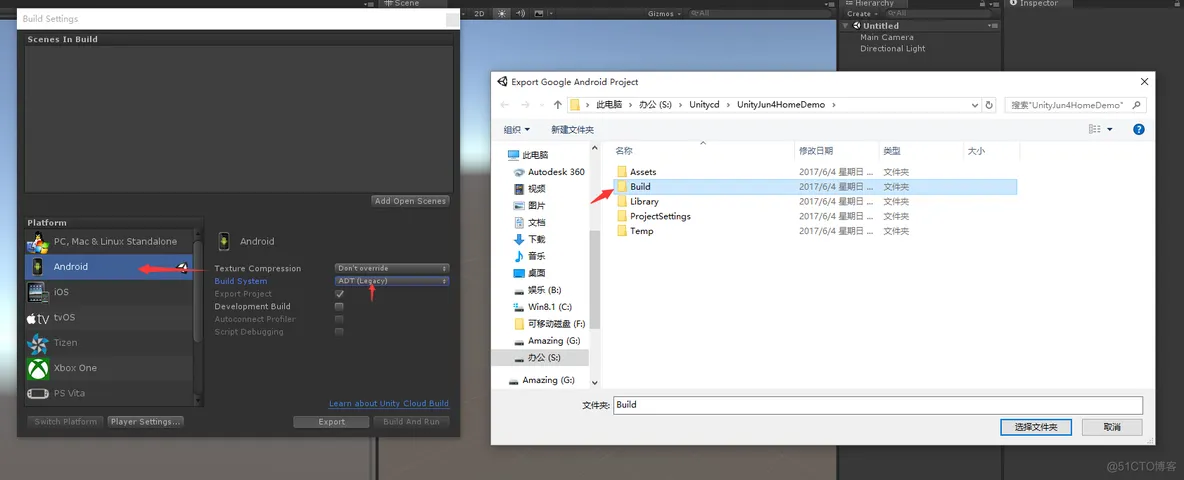

然后发布系统ADT 导出

ios unity3d 高德定位 unity 高德地图导航_android_18

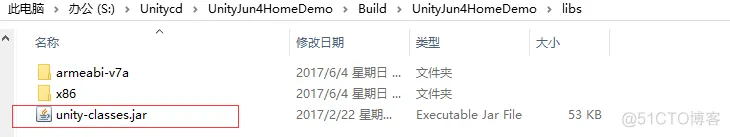

在libs中找到

ios unity3d 高德定位 unity 高德地图导航_Unity3d_19

复制进Android Sturio中的libs

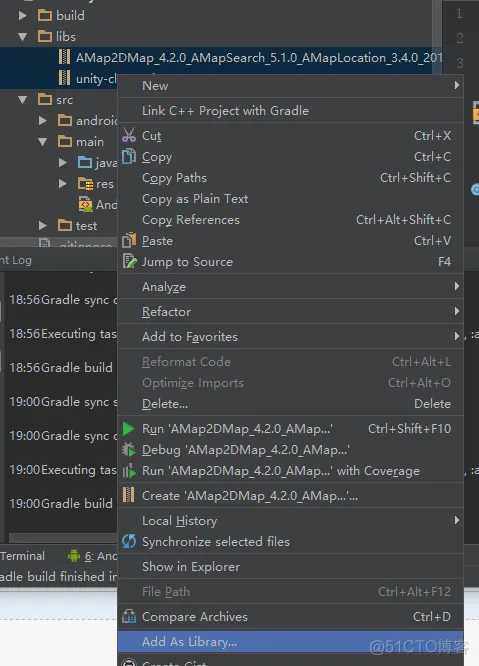

选中两个包Add As Library

ios unity3d 高德定位 unity 高德地图导航_Android Studio_20

选library工程 OK

ios unity3d 高德定位 unity 高德地图导航_高德地图_21

等待加载完成

到这里引入包的操作已经完成

更改MainActivity并发布

主要内容为

获取当前定位信息

获取查询指定字符串周边信息

登录后复制

1 package com.example.autlibrary;
  2
  3 import android.os.Bundle;
  4 import android.util.Log;
  5 import android.widget.Toast;
  6 import com.amap.api.location.AMapLocation;
  7 import com.amap.api.location.AMapLocationClient;
  8 import com.amap.api.location.AMapLocationClientOption;
  9 import com.amap.api.location.AMapLocationListener;
 10 import com.amap.api.services.core.LatLonPoint;
 11 import com.amap.api.services.core.PoiItem;
 12 import com.amap.api.services.poisearch.PoiResult;
 13 import com.amap.api.services.poisearch.PoiSearch;
 14 import com.unity3d.player.UnityPlayerActivity;
 15
 16 public class MainActivity
 17         extends UnityPlayerActivity
 18         implements PoiSearch.OnPoiSearchListener
 19 {
 20     public AMapLocationClient mLocationClient = null;
 21     public AMapLocationClientOption mLocationOption = null;
 22     private String LocationInfo;
 23     private String strRerurnInfo;
 24     private PoiSearch.Query query;
 25     private PoiResult poir;
 26     private double Latitude;
 27     private double Longitude;
 28     private boolean bolIsPoi = false;
 29
 30     protected void onCreate(Bundle savedInstanceState)
 31     {
 32         super.onCreate(savedInstanceState);
 33     }
 34     //获取定位信息
 35     public String GetInfo()
 36     {
 37         startLocation();
 38         this.bolIsPoi = true;
 39         return this.LocationInfo;
 40     }
 41     //获取周边POI信息
 42     public String GetPoi(String content, String val, int index)
 43     {
 44         startLocation();
 45         search(content, val, index);
 46         return this.strRerurnInfo;
 47     }
 48
 49     protected void onStart()
 50     {
 51         super.onStart();
 52     }
 53
 54     private void startLocation()
 55     {
 56         this.mLocationClient = new AMapLocationClient(getApplicationContext());
 57         this.mLocationClient.setLocationListener(this.mLocationListener);
 58         this.mLocationOption = new AMapLocationClientOption();
 59         this.mLocationOption.setLocationMode(AMapLocationClientOption.AMapLocationMode.Hight_Accuracy);
 60         this.mLocationOption.setInterval(2000L);
 61         this.mLocationClient.setLocationOption(this.mLocationOption);
 62         this.mLocationClient.startLocation();
 63     }
 64
 65     //三个参数分别为搜索字符串、搜索类型、查询第几页
 66     //前两个参数选其一
 67     //如：酒店、""、1
 68     //第二个参数为poi搜索类型：
 69     //汽车服务|汽车销售|汽车维修|摩托车服务|餐饮服务|购物服务|生活服务|体育休闲服务|
 70     // 医疗保健服务|住宿服务|风景名胜|商务住宅|政府机构及社会团体|科教文化服务|
 71     // 交通设施服务|金融保险服务|公司企业|道路附属设施|地名地址信息|公共设施
 72     public void search(String content, String val, int index)
 73     {
 74         if (this.bolIsPoi) {
 75             if (content == null)
 76             {
 77                 Toast.makeText(this, "输入为空", Toast.LENGTH_SHORT).show();
 78             }
 79             else
 80             {
 81                 this.query = new PoiSearch.Query(content, val, "");
 82                 this.query.setPageSize(30);
 83                 this.query.setPageNum(index);
 84                 PoiSearch poiSearch = new PoiSearch(this, this.query);
 85                 if ((this.Latitude != 0.0D) && (this.Longitude != 0.0D))
 86                 {
 87                     poiSearch.setBound(new PoiSearch.SearchBound(new LatLonPoint(this.Latitude, this.Longitude), 6000));
 88
 89                     poiSearch.setOnPoiSearchListener(this);
 90                     poiSearch.searchPOIAsyn();
 91                 }
 92                 else
 93                 {
 94                     Toast.makeText(this, "定位失败", Toast.LENGTH_SHORT).show();
 95                 }
 96             }
 97         }
 98     }
 99
100     public void onPoiSearched(PoiResult result, int code)
101     {
102         this.bolIsPoi = false;
103         System.out.println("Result" + (result.getPois().get(0)).getLatLonPoint());
104         System.out.println("Code" + code);
105         this.poir = result;
106         StringBuffer sb = new StringBuffer(256);
107         for (int j = 0; j < this.poir.getPois().size(); j++)
108         {
109             sb.append("\n名字：");
110             sb.append((this.poir.getPois().get(j)).getTitle());
111             sb.append("\n>地址：");
112             sb.append((this.poir.getPois().get(j)).getSnippet());
113             sb.append("\n>距离:");
114             sb.append((this.poir.getPois().get(j)).getDistance());
115         }
116         this.strRerurnInfo = sb.toString();
117     }
118
119     @Override
120     public void onPoiItemSearched(PoiItem poiItem, int i) {
121
122     }
123
124     public AMapLocationListener mLocationListener = new AMapLocationListener() {
125         @Override
126         public void onLocationChanged(AMapLocation location) {
127             if (location != null) {
128                 if (location.getErrorCode() == 0) {
129                     //获取坐标信息
130                     Latitude = location.getLatitude();
131                     Longitude = location.getLongitude();
132
133                     StringBuffer sb = new StringBuffer(256);
134                     sb.append("时间: " + location.getTime());
135                     sb.append("\n纬度：" + location.getLatitude());
136                     sb.append("\n经度：" + location.getLongitude());
137                     sb.append("\n精度：" + location.getAccuracy());
138                     sb.append("\n地址：" + location.getAddress());
139                     sb.append("\n国家信息：" + location.getCountry());
140                     sb.append("\n省信息：" + location.getProvince());
141                     sb.append("\n城市信息：" + location.getCity());
142                     sb.append("\n城区信息：" + location.getDistrict());
143                     sb.append("\n街道信息：" + location.getStreet());
144                     sb.append("\n街道门牌号信息：" + location.getStreetNum());
145                     sb.append("\n城市编码：" + location.getCityCode());
146                     sb.append("\n地区编码：" + location.getAdCode());
147                     sb.append("\n定位点AOI信息：" + location.getAoiName());
148                     LocationInfo = sb.toString();
149                 }else {
150                     Log.e("AmapError","location Error, ErrCode:"
151                             + location.getErrorCode() + ", errInfo:"
152                             + location.getErrorInfo());
153                 }
154             }
155         }
156     };
157 }

MainActivity

修改完MainActivity 无错误的话就可以发布了

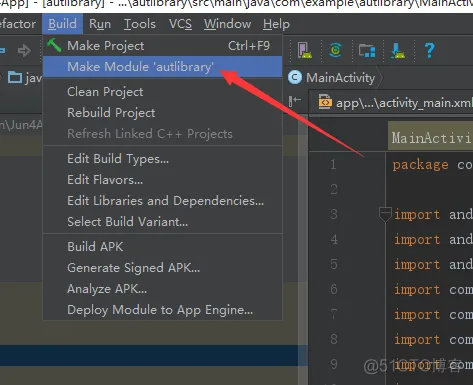

发布到library库中

ios unity3d 高德定位 unity 高德地图导航_高德地图_24

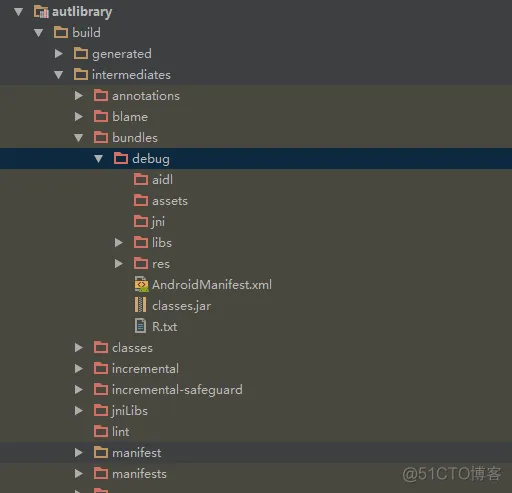

然后你在

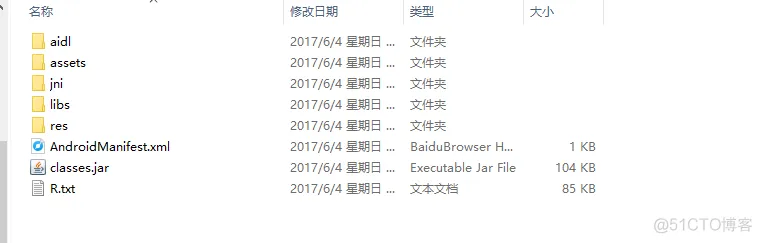

“你的工程目录”\autlibrary\build\intermediates\bundles\debug中会有这些

ios unity3d 高德定位 unity 高德地图导航_android_25

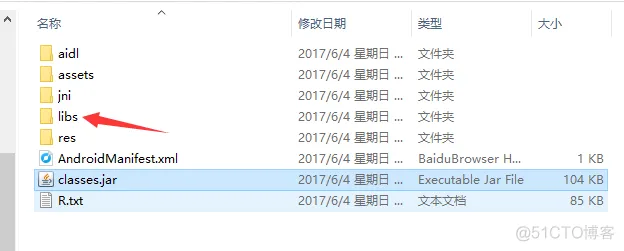

右键Show in Exploer 并在文件夹中找到他们

ios unity3d 高德定位 unity 高德地图导航_android_26

这样就发布成功了

与Unity间的交互

上一步我们导出了工程包

我们需要将它修改为Unity可用的工程

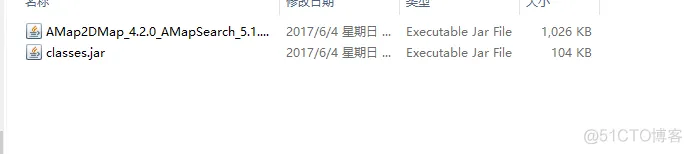

复制classes.jar

粘贴到libs

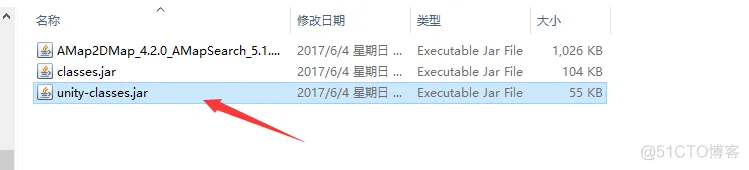

删除libs中的unity-classes.jar

ios unity3d 高德定位 unity 高德地图导航_Unity3d_27

ios unity3d 高德定位 unity 高德地图导航_ios unity3d 高德定位_28

ios unity3d 高德定位 unity 高德地图导航_高德地图_29

这样的话就修改成功了然后我们将它导入Unity

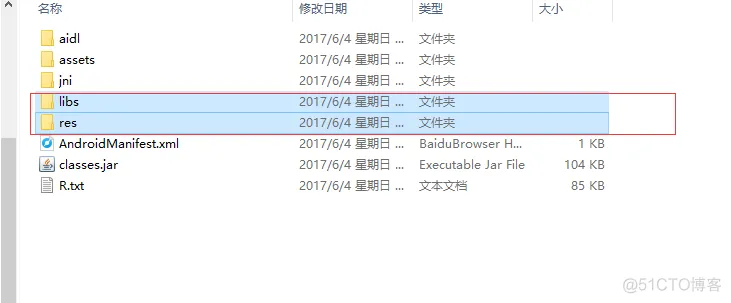

复制libs和res文件夹到Unity

ios unity3d 高德定位 unity 高德地图导航_android_30

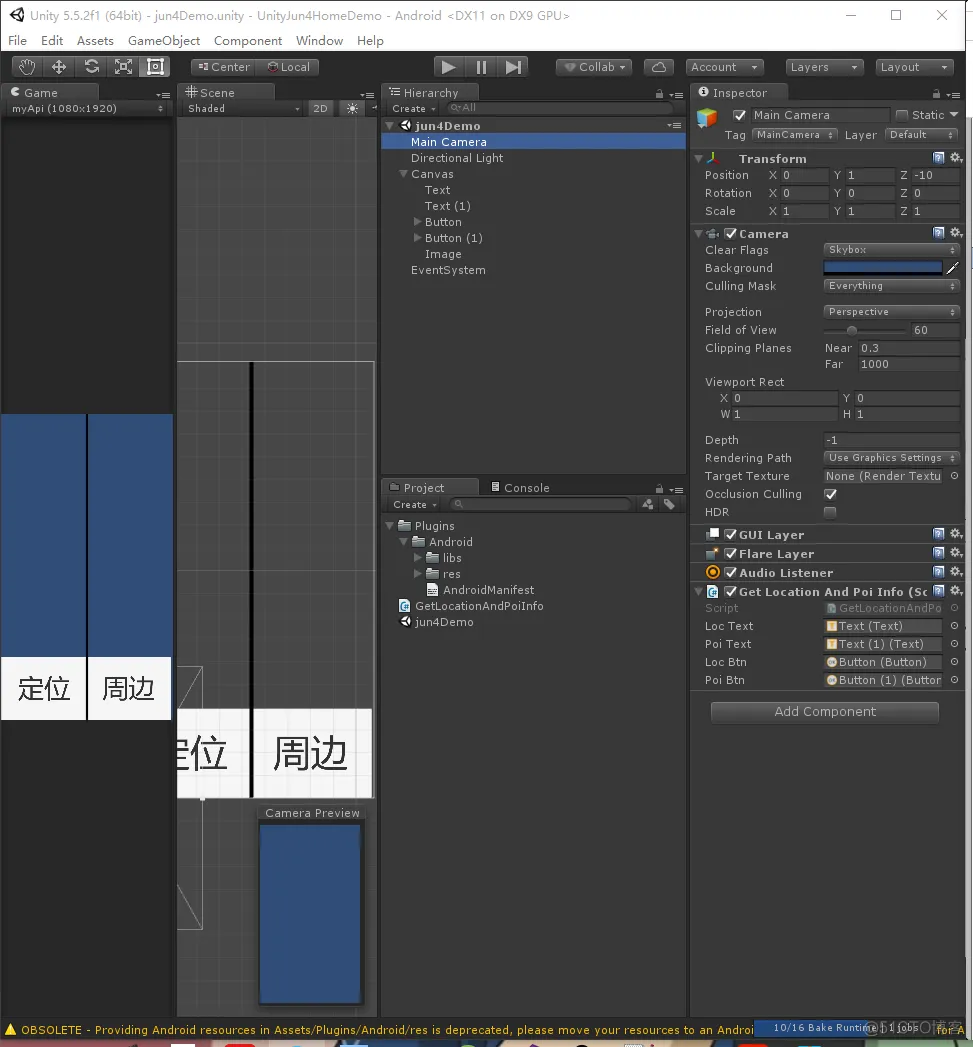

需要创建Plugins和Android文件夹复制过后是这样的关系

ios unity3d 高德定位 unity 高德地图导航_Android Studio_31

这样就成功导入进了Unity

配置AndroidManifest.Xml文件，并创建C#脚本

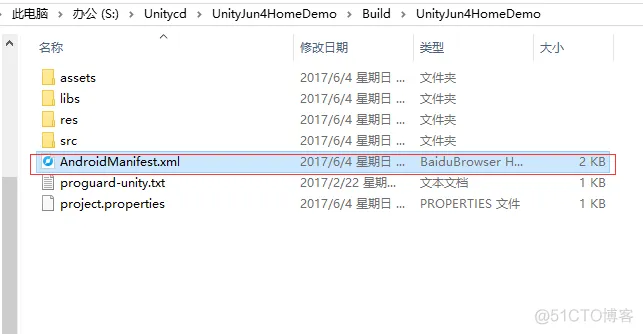

不知道你还记不记得我们在Unity中导出的包找到它！我们需要里面的Xml文件

ios unity3d 高德定位 unity 高德地图导航_ios unity3d 高德定位_32

将它复制到\Assets\Plugins\Android下

ios unity3d 高德定位 unity 高德地图导航_ios unity3d 高德定位_33

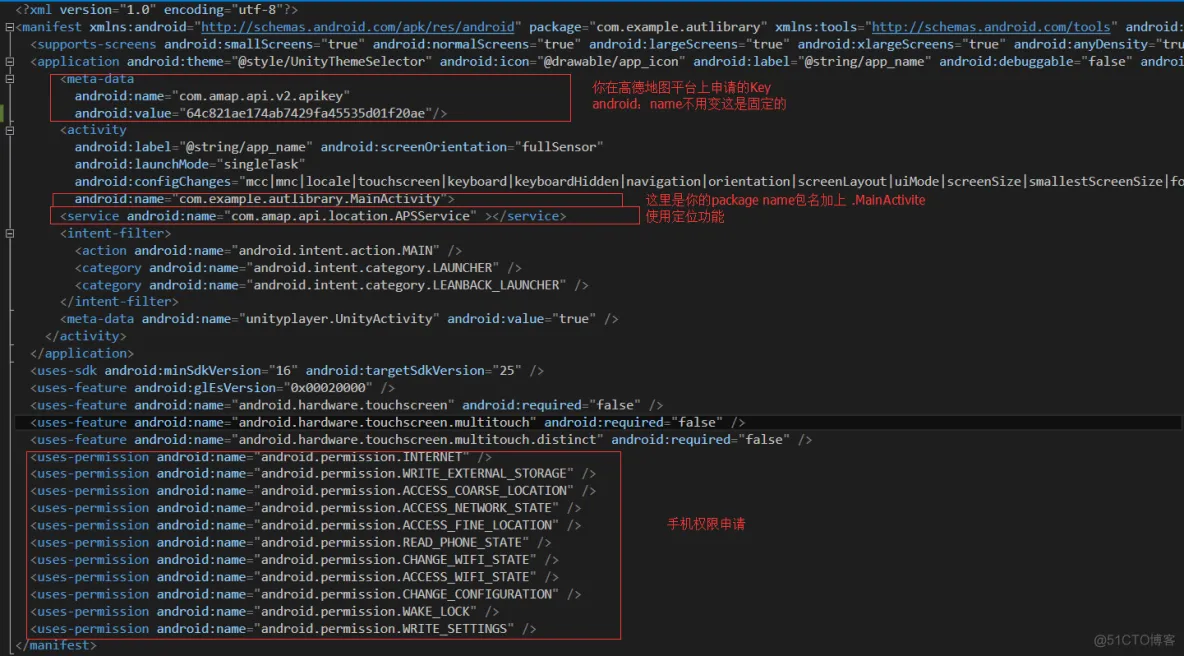

接着就要对它进行修改了

ios unity3d 高德定位 unity 高德地图导航_高德地图_34

登录后复制

1 <?xml version="1.0" encoding="utf-8"?>
 2 <manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.example.autlibrary" xmlns:tools="http://schemas.android.com/tools" android:versionName="1.0" android:versionCode="1" android:installLocation="preferExternal">
 3   <supports-screens android:smallScreens="true" android:normalScreens="true" android:largeScreens="true" android:xlargeScreens="true" android:anyDensity="true" />
 4   <application android:theme="@style/UnityThemeSelector" android:icon="@drawable/app_icon" android:label="@string/app_name" android:debuggable="false" android:isGame="true" android:banner="@drawable/app_banner">
 5       <meta-data
 6         android:name="com.amap.api.v2.apikey"
 7         android:value="64c821ae174ab7429fa45535d01f20ae"/>
 8       <activity
 9         android:label="@string/app_name" android:screenOrientation="fullSensor"
10         android:launchMode="singleTask"
11         android:configChanges="mcc|mnc|locale|touchscreen|keyboard|keyboardHidden|navigation|orientation|screenLayout|uiMode|screenSize|smallestScreenSize|fontScale"
12         android:name="com.example.autlibrary.MainActivity">
13       <service android:name="com.amap.api.location.APSService" ></service>
14       <intent-filter>
15         <action android:name="android.intent.action.MAIN" />
16         <category android:name="android.intent.category.LAUNCHER" />
17         <category android:name="android.intent.category.LEANBACK_LAUNCHER" />
18       </intent-filter>
19       <meta-data android:name="unityplayer.UnityActivity" android:value="true" />
20     </activity>
21   </application>
22   <uses-sdk android:minSdkVersion="16" android:targetSdkVersion="25" />
23   <uses-feature android:glEsVersion="0x00020000" />
24   <uses-feature android:name="android.hardware.touchscreen" android:required="false" />
25   <uses-feature android:name="android.hardware.touchscreen.multitouch" android:required="false" />
26   <uses-feature android:name="android.hardware.touchscreen.multitouch.distinct" android:required="false" />
27   <uses-permission android:name="android.permission.INTERNET" />
28   <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
29   <uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION" />
30   <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
31   <uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />
32   <uses-permission android:name="android.permission.READ_PHONE_STATE" />
33   <uses-permission android:name="android.permission.CHANGE_WIFI_STATE" />
34   <uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />
35   <uses-permission android:name="android.permission.CHANGE_CONFIGURATION" />
36   <uses-permission android:name="android.permission.WAKE_LOCK" />
37   <uses-permission android:name="android.permission.WRITE_SETTINGS" />
38 </manifest>

AndroidManifest

配置完毕就可以搭界面和写C#逻辑了

新建GetLocationAndPoiInfo脚本

登录后复制

1 using System.Collections;
 2 using System.Collections.Generic;
 3 using UnityEngine;
 4 using UnityEngine.UI;
 5
 6 public class GetLocationAndPoiInfo : MonoBehaviour {
 7
 8     public Text locText;
 9     public Text poiText;
10     public Button locBtn;
11     public Button poiBtn;
12
13     AndroidJavaClass jc;
14     AndroidJavaObject jo;
15
16     // Use this for initialization
17     void Start () {
18         OnStart();
19         locBtn.onClick.AddListener(() => { GetLocationInfo(); });
20         poiBtn.onClick.AddListener(() => { GetPoiInfo(); });
21     }
22     void OnStart() {
23         jc = new AndroidJavaClass("com.unity3d.player.UnityPlayer");
24         jo = jc.GetStatic<AndroidJavaObject>("currentActivity");
25     }
26
27     void GetLocationInfo() {
28         locText.text = "";
29         OnStart();
30         locText.text = jo.Call<string>("GetInfo");
31     }
32
33     void GetPoiInfo() {
34         locText.text = "";
35         OnStart();
36         poiText.text = jo.Call<string>("GetPoi", "酒店", "", 1);
37     }
38 }

GetLocationAndPoiInfo

将脚本挂在任何一个物体上

布置界面

ios unity3d 高德定位 unity 高德地图导航_Android Studio_39
