Unity贴图压缩设置与iOS图片优化

编者按：在游戏开发中，有些事看似不起眼，实际上却影响很大，比如游戏资源的压缩，会影响到最终包体的大小，而包体过大可能会让手机内存小的玩家无法下载。在本文中，作者vian分析了Unity贴图压缩需要注意的地方，希望对大家有所帮助。

01 为什么要做贴图压缩？

在Unity下，为降低DC，通常都会做打包图集处理。我们基本用的一种是TexturePacker,还有就是使用UGUI下，Unity用的设置Packing Tag自带的图集打包。那么，这些图集到底占多大内存？都有哪些压缩方式呢？

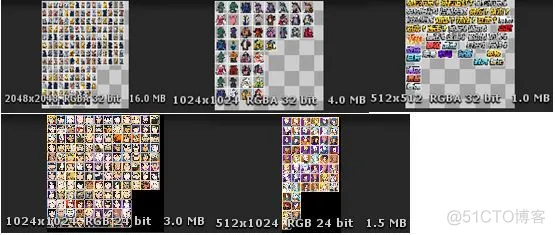

接下来看一组Texture的预览（PC platform）：

以上RGBA32压缩格式带透明通道，内存占用情况：

2048*2048的贴图占（2048*2048*4）/1024/1024=16MB

1024*1024的贴图占（1024*1024*4）/1024/1024=4MB

以上RGB24压缩格式带透明通道，内存占用情况：

1024*1024的贴图占（1024*1024*3）/1024/1024=3MB

512*1024的贴图占（512*1024*3）/1024/1024=1.5MB

为啥要做贴图压缩呢？最基本就是包体与内存占用两方面。

02 压缩格式

如上面提到的RGBA32和RGB24。

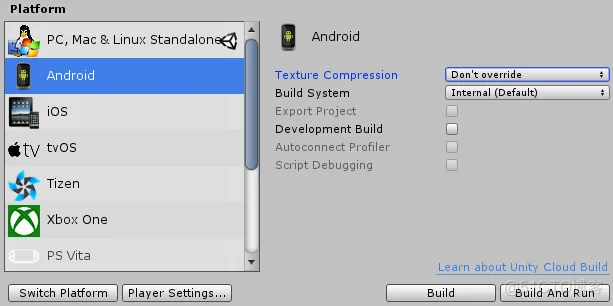

在编包的时候我们可根据安卓或苹果平台去设置相应压缩格式。

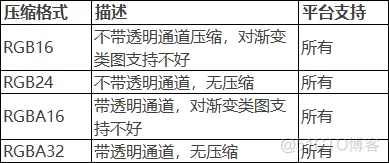

另外各种压缩格式列表可见：


我们目前项目里PC下，不带透明通道的选的RGB24，带透明通道选的RGBA32。

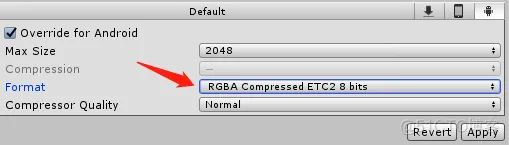

安卓选用的ETC2_RGBA8压缩格式，安卓4.3以下系统不支持。一些不带透明通道如战斗大背景图等选用ETC_RGB4压缩格式，另外还一些不带透明通的图标等选用ETC2_RGB4压缩格式。

苹果选用的ASTC_RGBA（6*6），需要注意的是要A8处理器的才支持，iPhone5s、iPad mini2、ipadAir不支持。

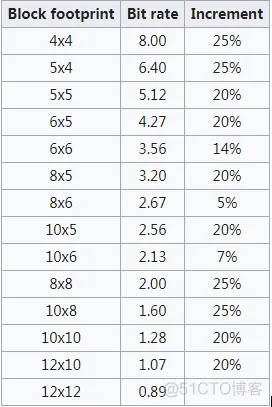

03 ASTC里2D block footprints and bit rates


以上是block4X4-12X12之间的每像素的bit rate值。选用的Block越大压缩越大。

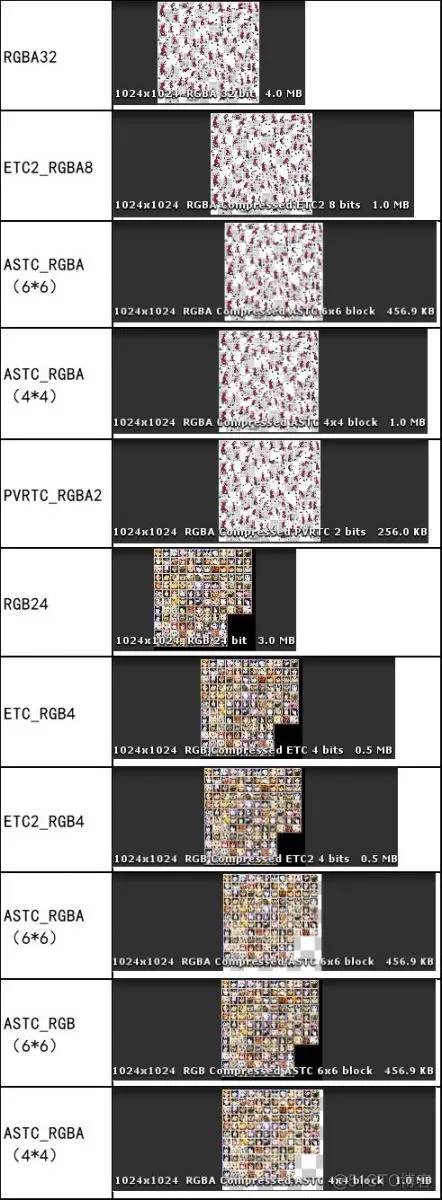

04 一些压缩格式内存参考比对

上面ETC_RGB4、ETC2_RGB4压缩占内存大小一样，但对于不带透明通道的贴图ETC格式画质较好ETC2画质中。可解释我们战斗大背景用的ETC压缩格式，图标等选用的ETC2。

那么一张512*512带透明通道贴图，它们可怎么估算？

在苹果ASTC_RGBA（6*6）格式下约占多大内存？

(512*512*3.56/8)/1024=114KB

(1024*1024*3.56/8)/1024=455.7KB(有偏差，上面展示456.9KB？)

在安卓ETC2_RGBA8压缩格式下占多大内存？

(512*512*(8/8))/1024=256KB

(1024*1024*(8/8))/1024=1024KB

假如某战斗里的角色按2张1024*1024贴图，一场3V3战斗最多按24个角色算，技能等除外，在苹果ASTC_RGBA（6*6）格式下占多大内存？

24*2*((1024*1024*3.56/8)/1024/1024)=21.4MB

在安卓ETC2_RGBA8压缩格式下占多大内存？

24*2*((1024*1024*(8/8))/1024/1024)=48MB
