信息系统软件架构设计:提升系统效能

1. 介绍

1.1 目的

这篇文档提供了对办公室日常信息管理系统架构的总揽,从不同的视角描述了该系统。包含架构分析的关键决策,目的在于帮助开发人员理解办公室日常信息管理系统的基本结构,系统的功能和非功能的需求。

1.2 范围

介绍了办公室日常信息管理系统的登录系统、注册系统、会议管理系统、文件管理系统、考勤系统和日常事务管理系统。使用此系统的管理员可以进行系统的管理;使用此系统的职员可以通过此系统进行信息的查看和查询。此系统的功能如下:

职员可以注册成为正式职员;

职员可以输入正确的用户名和密码,登录系统;

职员可以查看系统的会议、文件、考勤、日常事务等基本信息;

职员可以进行注册信息的修改;

管理员可以注册成为合法管理员;

管理员可以输入正确的用户名和密码,登录系统;

管理员可以删除离职的职员和管理员,即用户管理;

管理员可以维护业务数据,包括文件、考勤、会议、日常事务的增删改查等;

管理员和职员退出系统。

1.3 定义,缩写词

职员-办公室的在职人员。

管理员-管理办公室日常信息管理系统的人。

用户-职员和管理员。

系统-办公室日常信息管理系统。

1.4 参考文献

[1]赵池龙,程努华 .实用软件工程.电子工业出版社.2012

[2]张华丽.基于 J2EE 的档案管理系统设计与实现[J].现代商贸工业. 2010:14-17

[3]杜献峰 . 基于三层 B/S 结构的档案管理系统开发 [J]. 中原工学院学报,   2009:19-25

[4]刘冬立.基于 Web 的企业档案管理系统的设计与实现[D].同济大学,2007:14-23

[5]程成,陈霞.软件工程[M].机械工业出版社,2003:46-80.

1.5 内容概览

1.5.1 登录系统

职员想要查询某些信息,需要输入正确的用户名和密码,如果输入错误,则停留在登录页;

管理员想要管理办公室日常事务,需要输入正确的用户名和密码,如果输入错误,停留在登录页。

1.5.2 注册系统

新来的公司的人员,需要注册成为职员。

管理员需要注册,成为合法的管理员。

1.5.3 文件管理系统

职员可以根据文件的编号、种类、名称和存放的位置进行文件的查询;

管理员可以添加、修改、删除和查看文件。

1.5.4 会议管理系统

职员可以根据文件的编号、种类、名称和存放的位置进行文件的查找;

管理员可以添加、修改、删除和查看文件。

1.5.5 考勤管理系统

职员可以根据姓名、年龄、职务、日期进行考勤记录的查看;

管理员可以添加、修改、删除和查看考勤。

1.5.6 日常事务管理系统

职员可以根据事务的时间、何种事务和记录人进行日常事务的查看;

管理员可以添加、修改、删除和查看日常事务。

1.5.7 管理员用户管理

管理员对用户进行增删改查等操作。

1.5.8 职员修改注册信息

职员需要修改自己的注册信息时,对于可以进行修改的地方进行修改保存操作。

1.5.9 退出系统

职员和管理员在执行各种操作时,可以随时退出系统,返回登录界面。

2. 体系结构表示方法

这篇文档使用一系列视图反映系统架构的某个方面;

用例视图:概括了架构上最为重要的用例和它们的非功能性需求;

逻辑视图:展示了描述系统关键方面的重要用例实现场景(使用交互图);

过程视图:通过展示数据在系统中的流动路径,得出组件之间的交互关系;

部署视图:展示构建在处理节点上的物理部署以及节点之间的网络配置(使用部署图);

数据视图:描述了数据流、持久性数据模式、对象与持久性数据之间的模式映射、对象到数据库、存储过程以及触发器的映射机制(使用类图描述数据模型,活动图表示数据流)。

3. 办公室日常信息管理系统要达到的目标和限制

3.1 目标

职员可以正确登录,在登录页面输入信息时能够在输入错误的同时看到错误提示;正确登录后可以查询自己的考勤情况,同时可以查看公司的文件信息、会议信息和日常事务信息。

职员在首页可以很方便地进行注册,输入的注册信息要进行验证,验证正确后将信息存入数据库。

管理员正确登录后可以管理职员信息,文件、考勤、日常事务和会议信息。

3.2 限制

职员和管理员的界面分开,职员不能修改逻辑上不能修改的信息;

管理员不能修改用户密码,还有同级别的管理员的信息。

4. 用例视图

办公室日常信息管理系统描述的主要用例有:职员和管理员注册,职员登录系统,职员修改注册信息,管理员登录系统,管理员用户管理,查看业务数据,管理员维护业务数据,管理员和客户退出系统。

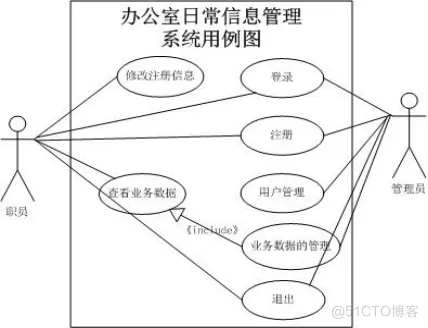

4.1 系统用例图

系统用例图:管理员可以登录、注册、管理用户、管理业务数据;职员可以登录、注册、修改注册信息、查看业务数据;业务数据管理包含了查看业务数据。


软件 信息架构 信息系统软件架构_办公室日常信息管理系统

图4.1 系统用例图

以下是对系统的各个用例进行描述,画出各个用例的活动图,即从用户角度描述用例。

4.2 查看业务数据

4.2.1 用例简述

    管理员或者职员输入相应的需要查询的信息,系统查找相应的记录,并显示查询情况。

4.2.2 基本事件流

       1  管理员或职员:在管理页面,根据提示输入相应的信息,提交查找请求;

系统:在系统中检索与输入条件相符的数据;

系统:把检索条件相符的数据显示在页面上;

用例结束。

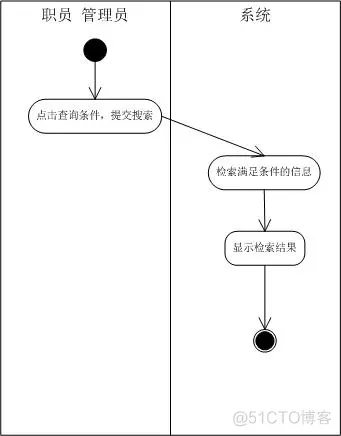

4.2.3 查看业务数据的活动图
软件 信息架构 信息系统软件架构_软件 信息架构_02


图4.2 查看业务数据的活动图



4.3 职员或者管理员注册

4.3.1 用例简述

新人进入公司,需要注册成为公司正式职员。

管理员注册成为合法管理员。

4.3.2 基本事件流

1  职员或管理员:在注册页面,输入职工编号、姓名、性别、年龄、密码、工作部门等信息,提交注册请求;

2  系统:对注册输入的信息进行检查;

3  系统:注册的信息被系统保存;

4  系统:显示注册完了页面,提示注册成功;

用例结束。

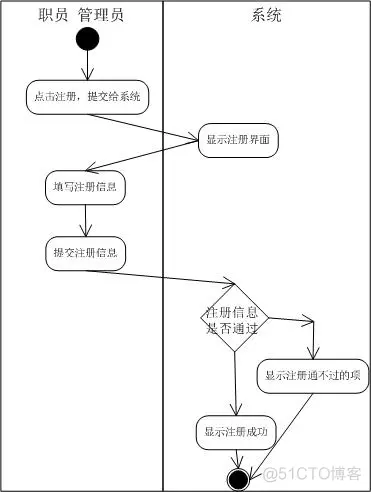

4.3.3 注册的活动图
软件 信息架构 信息系统软件架构_课程设计_03



图4.3 注册的活动图

4.4 职员修改注册信息

4.4.1 用例简述

职员修改自己的注册信息。

4.4.2 基本事件流

1  职员:进入在职员信息页面;

系统:显示此职员的职员编号、密码、工作部门等信息,其中除职员编号外,其他都是可修改项目;

3  职员:编辑能够被修改的项目;

4  系统:检查职员输入的信息;

5  系统:职员输入的信息被系统保存;

6  系统:显示注册信息更新完了画面,提示职员修改注册信息更新成功;

7  用例结束。

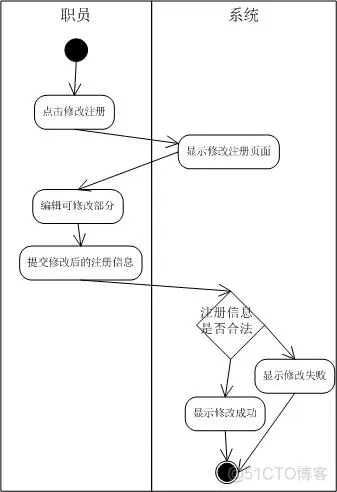

4.4.3 活动图

职员修改注册信息的活动图


软件 信息架构 信息系统软件架构_软件 信息架构_04

图4.4 修改注册信息的活动图

4.5 职员登录系统

4.5.1 用例简述

职员输入合法的职工编号和密码后,登录系统。

4.5.2 基本事件流

职员:在职员登录页面上,输入用户编号和密码;

系统:根据职工编号和密码检索系统,获得职员信息;

系统:在职员信息页面上,显示欢迎职员登录系统;

结束用例。

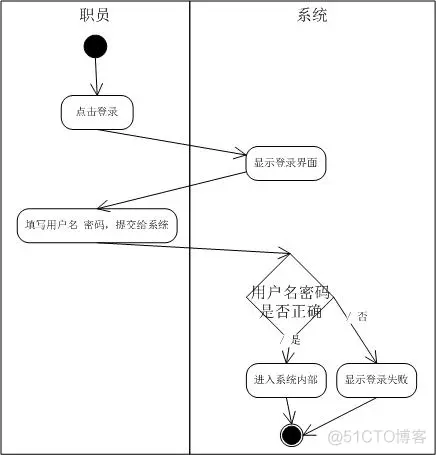

4.5.3 活动图

职员登录系统的活动图

软件 信息架构 信息系统软件架构_办公室日常信息管理系统_05


图4.5 职员登录系统的活动图


4.6 管理员登录系统


4.6.1用例简述

管理员输入有效的用户编号和密码后,登录系统。


4.6.2基本事件流

管理员:在管理员登陆页面上,输入用户编号和密码,提交登录系统的要求;

系统:查询系统,获得管理员的信息,并将赋予管理员相应的权限;

系统:根据登录管理员的权限,在管理机能页面上显示相应的管理页面的入口;

用例结束。

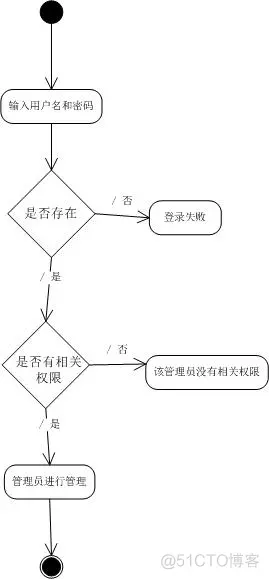

4.6.3活动图

管理员登录系统的活动图

软件 信息架构 信息系统软件架构_办公室日常信息管理系统_06


图4.6 管理员登录系统的活动图


4.7管理业务数据


4.7.1用例简述

   管理员管理文件、会议、考勤、日常事务等相关的业务数据,包括对数据的新增,更新,删除,查询。


4.7.2基本事件流

管理员:进入业务相应的模块,实施业务数据的新增,更新,删除,查询操作;

系统: 在系统中实现对业务数据的相关操作;

用例结束。

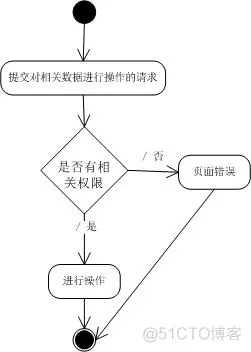

4.7.3活动图

管理业务数据的活动图



软件 信息架构 信息系统软件架构_办公室日常信息管理系统_07

4.7 管理业务数据的活动图


4.8 管理员用户管理权限


4.8.1用例简述

管理员管理用户。


4.8.2基本事件流

管理员:对职员进行增删改查操作;

系统:在系统中实现相关的操作;

用例结束。

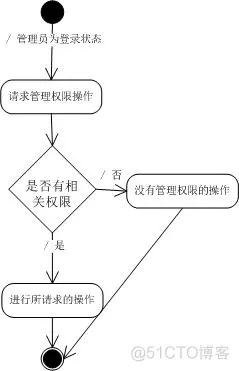

4.8.3活动图

管理员管理系统权限的活动图



软件 信息架构 信息系统软件架构_软件 信息架构_08

4.8 管理员管理系统权限的活动图


4.9 管理员职员退出系统


4.9.1用例简述

管理员职员退出系统。


4.9.2基本事件流

管理员和职员:提交退出系统的请求;

系统:注销,并返回登录界面。

5. 逻辑视图

逻辑视图部分主要叙述了设计阶段的工作。

5.1 总揽

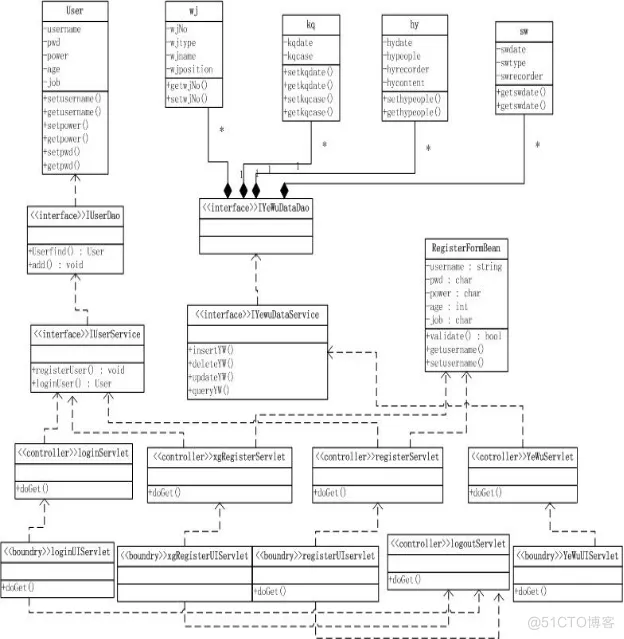

图5.1的领域模型是办公室日常信息管理系统的总类图;

IYeWuDataDao和 wj  kq  hy  sw 这几个实体类之间是组合关系,即整体与部分的关系。

User--->IUserDao--->IUserService--->loginUIServlet--->loginServlet,登录的依赖关系。

User--->IUserDao--->IUserService--->registerUIServlet--->registerServlet/xgregisterServlet,注册、修改注册信息的依赖关系。

IYeWuDataDao--->IYeWuDataService--->YeWuUISercvlet--->YeWuServlet,业务处理的依赖关系。



软件 信息架构 信息系统软件架构_办公室日常信息管理系统_09



5.1 领域模型

5.2类说明:


类名作用说明
User存放用户的JavaBean类(只包含简单的属性以及属性对应的get和set方法,不包含具体的业务处理方法)
wj保存文件的JavaBean类
kq保存考勤的JavaBean类
hy保存会议的JavaBean类
sw保存日常事务的JavaBean类
IUserDao存放访问用户数据库的操作接口类
IYeWuDataDao存放访问业务数据库的操作接口类
IUserService存放处理用户接口类
IYeWuDataService存放处理系统业务接口类
loginUIServlet存放为用户提供用户登录界面的servlet
registerUIServlet存放为用户提供用户注册界面的servlet
YeWuUIServlet存放为用户提供业务处理界面的servlet
RegisterFormBean封装用户注册表单的实体类
xgRegisterServlet对修改注册注册信息的处理
loginServlet登录处理的servlet
logoutServlet退出处理的servlet
registerServlet注册处理的servlet
YeWuServlet业务处理的servlet

6. 过程视图

  过程视图部分叙述几个主要子系统的处理流程。

6.1 用户注册

   顺序图:从计算机的角度描述用例,指对象间的交互。

6.1.1 用户注册的系统顺序图

图6.1    用户注册的系统顺序图

6.1.2 用户注册的类图

6.2     用户注册的类图



类图说明:


对用用例:用户注册
类名说明
《broundry》 registerUIServlet存放为用户提供用户注册界面servlet
《interface》IUserDao存放访问用户数据库的操作接口类
《interface》IUserService存放处理用户接口类
《controller》RegisterServlet注册的处理
User存放用户的JavaBean类
RegisterFormBean封装用户注册表单的实体类

6.2 管理业务数据

6.2.1 管理业务数据的系统顺序图





图6.3 管理业务数据的系统顺序图

6.2.2 管理业务数据的类图





6.4 管理业务数据的类图

.

类图说明:


对用用例:管理业务数据
类名说明
IYeWuDataDao存放访问业务数据库的操作接口实现类
《interface》IYeWuDataDao存放访问业务数据库的操作接口类
IYeWuService存放处理系统业务接口类
YeWuUIServlet存放为用户提供业务处理界面的servlet
YeWuServletservlet

6.3 用户登录


6.3.1 用户登录的顺序图

6.5  用户登录顺序图

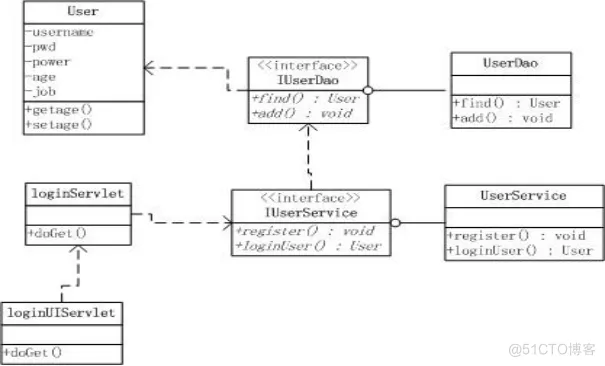

6.3.2用户登录的类图



软件 信息架构 信息系统软件架构_课程设计_12



6.6  用户登录的类图

类图说明:


对用用例:用户登录
类名说明
《entity》User用户的基本信息表
UserDao存放访问用户数据库的操作接口实现类
《interface》IUserDao存放访问用户数据库的操作接口类
UserService存放处理用户接口实现类
《interface》IUserService存放处理用户接口类
《controller》loginServletservlet
《boundry》loginUIServlet存放为用户提供用户登录界面的servlet




6.4 职员修改注册信息

6.4.1 职员修改注册信息的顺序图





6.7 职员修改注册信息顺序图

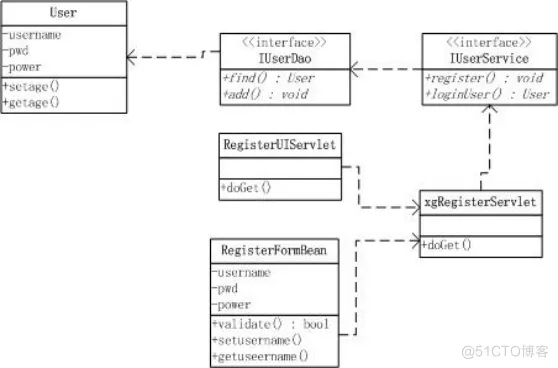

6.4.2 职员修改注册信息的类图

    一个职工一次可以修改一个注册信息,即自己的注册信息。



软件 信息架构 信息系统软件架构_数据_14

6.8 职员修改注册信息的类图

类图说明:


对应用例:用户管理
类名说明
User用户的基本信息表
RegisterFormBean封装用户注册表单的实体类
IUserDao存放访问用户数据库的操作接口类
IUserService存放处理用户接口类
RegisterUIServlet存放为用户提供用户注册界面servlet
xgRegisterServlet修改注册处理的sevlet


7.部署视图

部署视图描述了如何将具体软件制品分配到计算节点 (具有处理服务的某种事物) 上,表示了软件元素在物理架构上的部署,以及物理元素之间的通信。

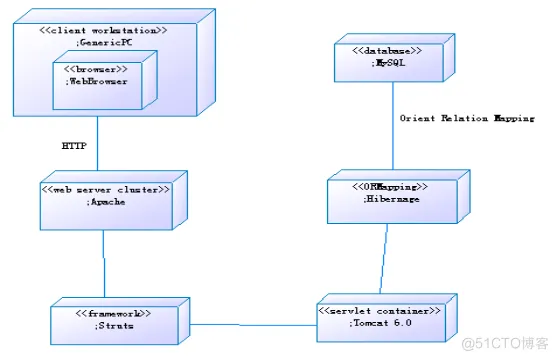

7.1 部署视图

办公室日常信息管理系统的部署视图:



软件 信息架构 信息系统软件架构_数据_15

图7.1办公室日常信息管理系统部署视图


7.2 Generic PC

普通的个人计算机。


7.3 Web Browser

通用个人计算机上的网页浏览器,如:IE6.0,Firefox等。


7.4 Apache

Web服务器,可以运行在所有广泛使用的计算机平台上。


7.5 Struts

一个为开发基于模型-视图-控制器模式的应用架构的开源框架,是利用Java Servlet和JSP构建Web应用的一项非常有用的技术。事件从客户端(浏览器)由用户操作出发的事件,Struts使用Action来接受浏览器表单提交的事件。


7.6 Tomcat 6.0

Tomcat 6.0提供Servlet容器。


7.7 Hibernate

Hibernate提供对象关系映射框架,对JDBC进行了非常轻量级的对象封装,使得可以使用对象编程思维来操纵数据库,完成数据持久化。


7.8 MySQL

MySQL是小型关系型数据库管理系统,其体积小、速度快、总体拥有成本低,开放源码数据库。

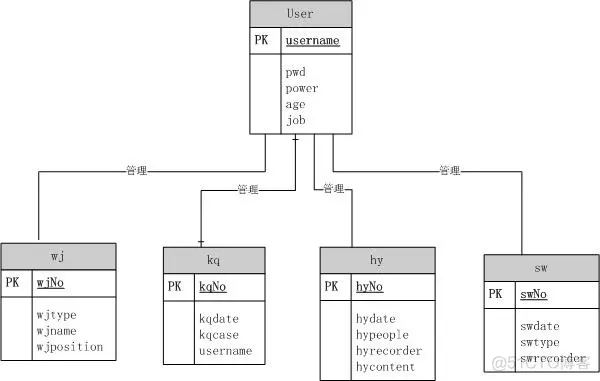

8. 数据视图

     办公室日常信息管理系统在关系数据库中的组织。



软件 信息架构 信息系统软件架构_课程设计_16



图8.1 办公室日常信息管理系统的数据视图

        数据视图说明:

表,是1:1的关系,即一个用户对应一个考勤。wj表、hy  表、sw表、kq表之间没有关联,User表可以管理它们。


9. 规模和性能


9.1满足的规模

20人同时进行有关数据库的操作。


9.2 满足的性能

  能够满足让职员可以认同的相应时间。


10. 质量

  系统正式使用时,登录、注册、查看业务数据、管理业务数据的流程正常。

11.总结

UML描述工具,描述软件系统的图形和语法,画出系统主要的顺序图和类图,对各个功能进行具体描述。在进行画图的过程中,我也遇到了一些问题,不会画总类图、顺序图,经过百度和查阅资料,看了一些例子,听了老师的讲解与指导,对图进行完善,完成了此次课程设计,收获还是挺大的。
