软件系统架构绘图工具：设计必备

分享程序员常用的画图软件和小技巧

说实话，我觉得做个程序员挺好的。日常工作有很多，写代码、对需求、写方案等等，但我最爱画图：流程图、架构图、交互图、功能模块图、UML 类图、部署图、各种可视化图表等等五花八门。

通过图的形式，可以更好地展示系统、更清晰地表达自己的思路，便于理解；还能锻炼自己的画功，真是一举多得的事。

今天就分享下我常用的画图软件和一点小技巧。

常用图

我平时画的比较多的是流程图、交互图和架构图，一般使用 Draw.io 这款免费的在线网页绘图工具就可以搞定了。

之所以选择这款绘图工具，主要是以下几个原因：

1. 使用方便

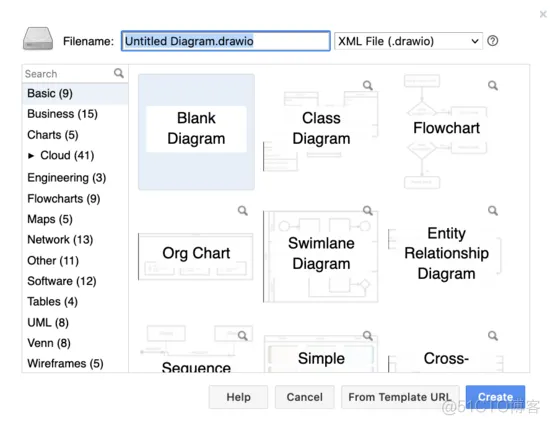

无需登录，直接进入网页，可以直接使用海量模板新建项目：

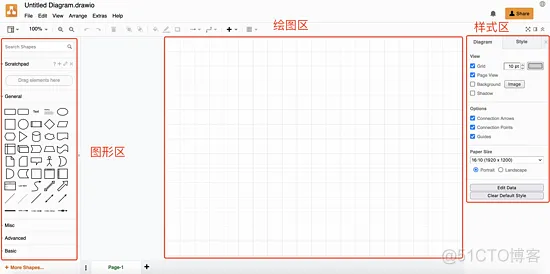

然后进入编辑页面，在左侧选择需要的图形，拖到绘图区进行编辑，然后在右侧修改样式就好了：

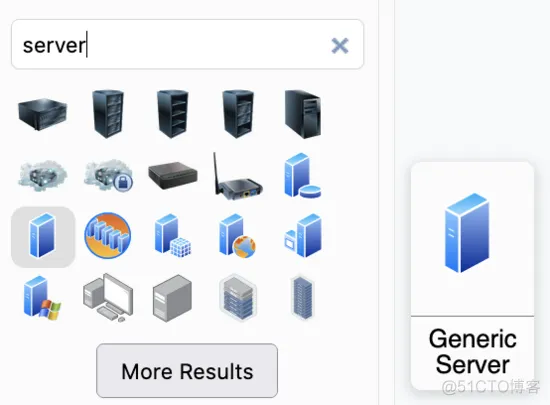

可以直接搜索需要的图形，比如服务器，当然也可以直接粘贴本地或网络图片：

2. 样式美观

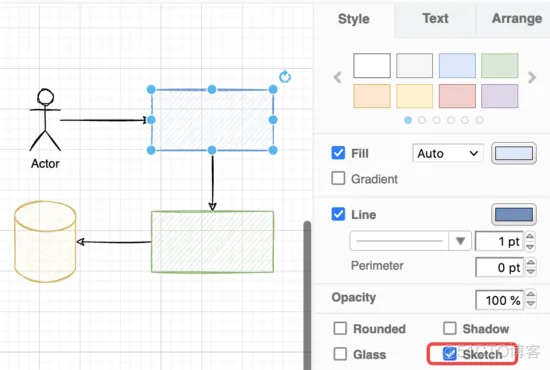

Draw.io 提供了几种默认主题和预设图形风格，比如我最喜欢的手绘风格：

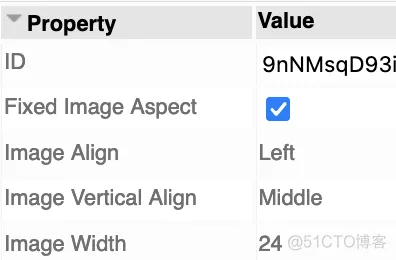

当然也可以对图形进行高度灵活的定制，如果对界面开发比较熟悉的话，甚至可以直接编辑图形的属性值：

3. 丰富导出

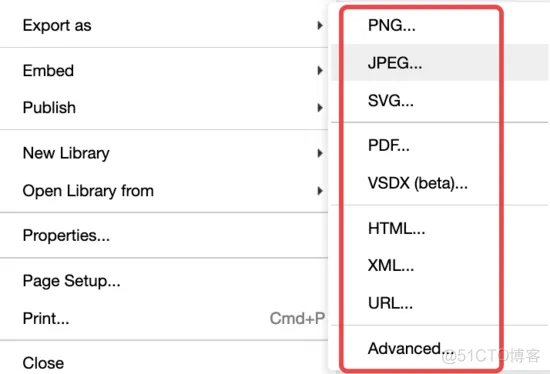

可以将绘制好的图形一键导出为图片、矢量图、PDF、HTML 文档等：

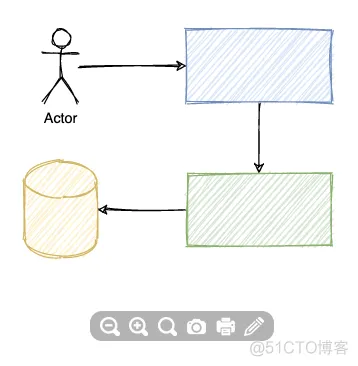

其实这些都没什么，我最喜欢的一点是，它可以直接生成在线网页，分享给别人就能快速浏览了，还提供了小工具栏，可以缩放、截图、打印和快速编辑：

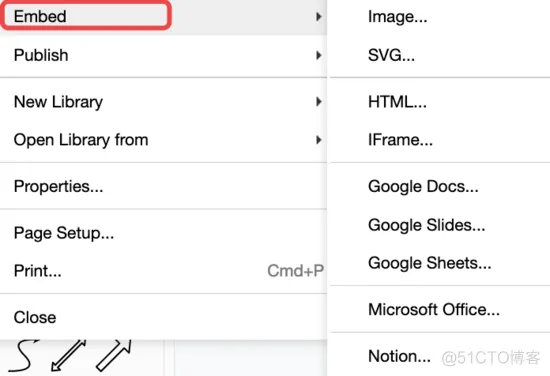

此外，还可以导出绘图为嵌入式网页！这样就能把各种作图直接无缝集成我们自己开发的网页中了：

4. 便于存储和导入

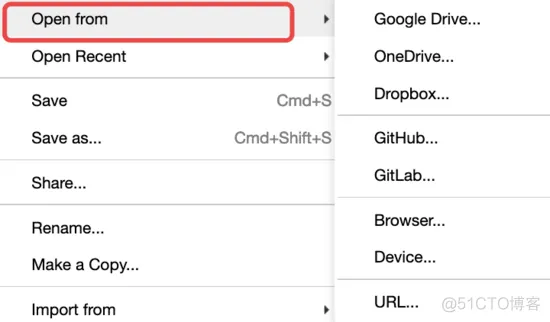

可以随时保存绘图为本地文件，或存储到 GitHub 等在线空间中；当需要再次编辑时，从同样的地方导入即可。

对于习惯用 GitHub 来存放和分享代码的同学来说，这点太实用了，意味着你可以和其他同学协作绘图。

除了 Draw.io 外，我也比较喜欢 EdrawMax（亿图图示），一款本地作图软件，功能也很强大。

ER 图

后台开发同学可能会接触到 ER 图，常用于数据库设计中，表示数据的属性和关系。

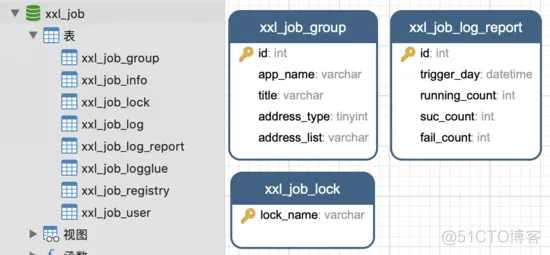

我一般不会手动去画这玩意，需要的时候直接用数据库管理软件（比如 Navicat、JetBrains DataGrip 等）根据已有的库表生成就好了。

UML 类图

UML 类图用于表示类与类之间的关系，帮助快速了解整个系统的设计结构。

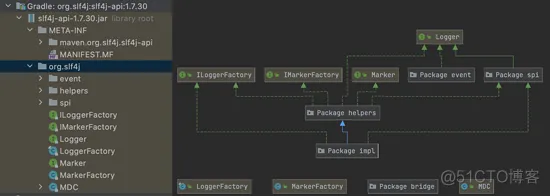

和 ER 图一样，我也不会自己去画这破玩意儿，累死个人。一般直接用集成开发环境（比如 JetBrains IDEA）自动根据代码去生成 UML 类图就行了，如图：

这不比我自己画的好看？

可视化图表

图表可以更直观地展示数据和趋势，在 PPT 汇报中扮演着举足轻重的地位。

常见的图表有条形图、柱状图、饼图、折线图等等。

虽然 Excel、PPT 都可以画图表，但相对有点丑，我比较推荐 Flourish ，一款在线生成可视化图表的网站。

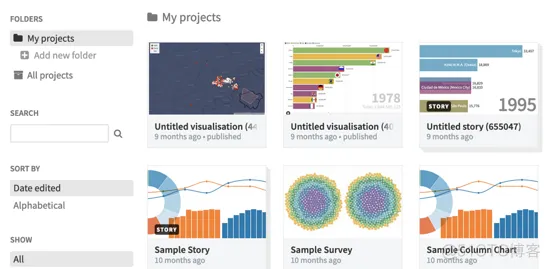

内置了丰富的图表类型模板：

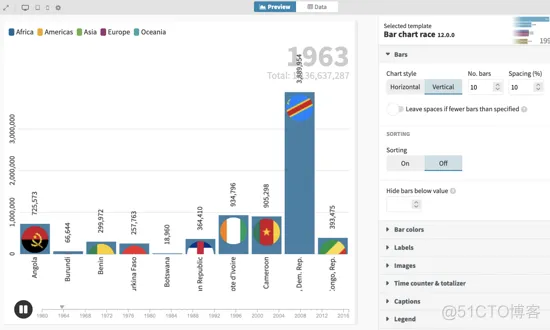

选择图表类型后，配置要展示的数据和图表样式即可：

我最喜欢这个网站提供的 动态图表 和 URL 分享 功能，可以快速制作那种动态变化数值的实时排行榜。

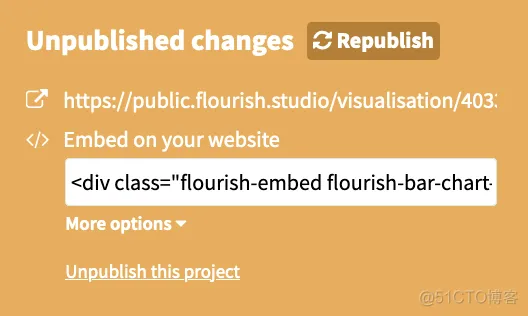

做好之后可以一键分享网页地址，让他人浏览，也可以嵌入到自己的网页中：

思维导图

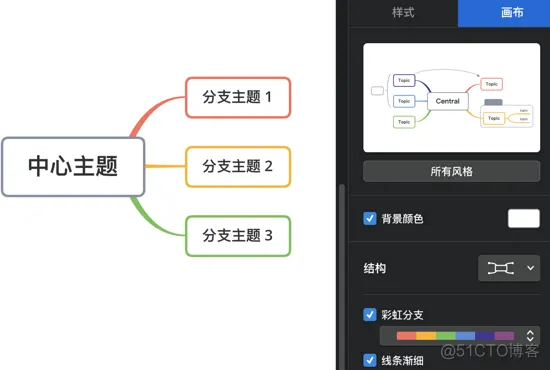

我最常用的思维导图软件是 XMind ，使用方便、主题丰富：

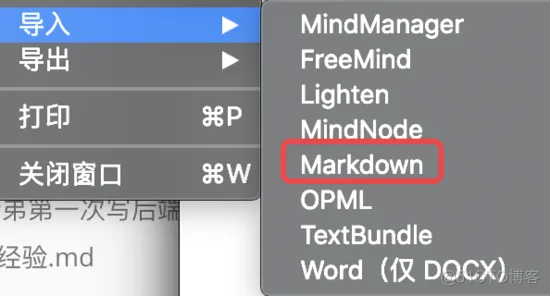

但一般我不会直接在 XMind 中去写思维导图，而是先编写好 Markdown 文档，然后直接在 XMind 中导入文档就能自动根据标题、列表等元素自动生成思维导图了：

我之前的前端、Java、全栈学习路线的思维导图都是用这种方法生成的，自己一个个编辑真的要累死。

灵感

为什么在这篇文章中，我没有花太多的笔墨去讲述各个图表分别是什么作用、分别怎么画呢？

因为画图这东西，可以模仿，多看多画，熟能生巧。

当我需要画图时，如果画不出来、没有思路，就直接去网上搜索其他人画的同类图，照猫画虎就行了~

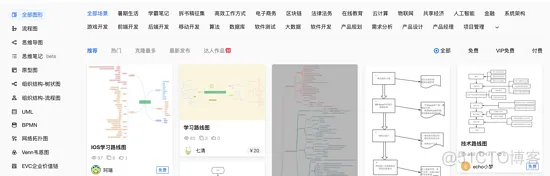

Process On 里提供了大量的绘图模板，大家都可以参考下：
