包括：

需要用于输入、输出和存储信息的设备；

需要相应的设备控制器；

控制器与CPU连接的高速总线；

有的大中型计算机系统，配置I/O通道；

I/O软件的层次结构及层功能：

关于设备管理

管理对象：

I/O设备和相应的设备控制器（I/O系统组成）

基本任务：

¨完成用户提出的I/O请求，

¨提高I/O速率、改善I/O设备的利用率。

¨为更高层进程方便使用设备提供手段

2. I/O系统的基本功能及模型

1)主要功能：

1.隐藏物理设备细节，方便用户用户使用抽象的I/O命令即可

2.实现设备无关性，方便用户用户可用抽象的逻辑设备名来使用设备，同时也提高了OS的可移植性和易适应性。

3.提高处理机和设备的并行性，提高利用率：缓冲区管理

4.对I/O设备进行控制：控制方式、设备分配、设备处理

5.确保对设备正确共享：虚拟设备及设备独立性等

6.错误处理

2)I/O/系统的层次结构和模型

层次结构：系统中的设备管理模块分为若干个层次

层间操作：下层为上层提供服务，完成输入输出功能中的某些子功能，并屏蔽功能实现的细节。

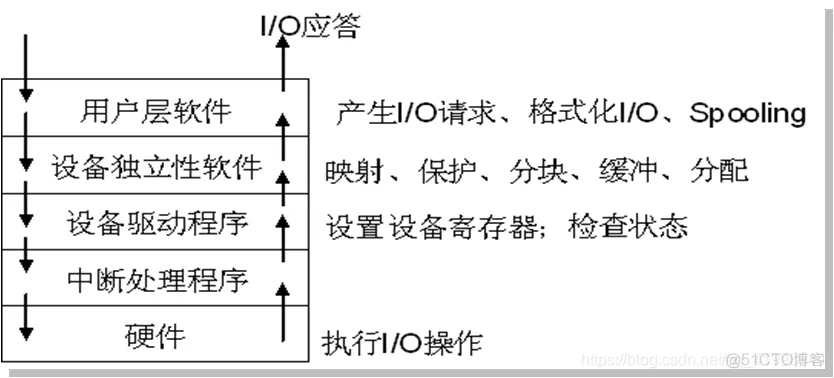

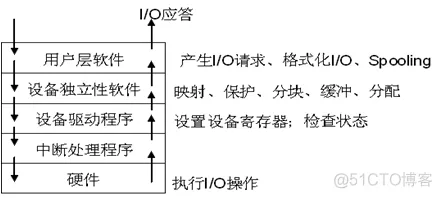

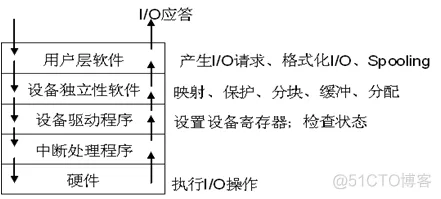

I/O软件的分层

①用户层软件

¨实现与用户交互的接口，用户可直接调用在用户层提供的、与I/O操作有关的库函数，对设备进行操作。

②设备独立软件

¨用于实现用户程序与设备驱动器的统一接口、设备命名、设备的保护以及设备的分配与释放等，同时为设备管理和数据传送提供必要的存储空间。

③设备驱动程序

与硬件直接相关，用于具体实现系统对设备发出的操作指令，驱动I/O设备工作的驱动程序。

④中断处理程序

用于保存被中断进程的CPU环境，转入相应的中断处理程序进行处理，处理完后再恢复被中断进程的现场后，返回到被中断进程。

3.I/O软件系统的层次

中断处理程序

处于I/O系统的底层，直接与硬件进行交互

设备驱动程序

处于次底层，是进程和控制器之间的通信程序

功能：将上层发来的抽象I/O请求，转换为对I/O设备的具体命令和参数，并把它装入到设备控制其中的命令和参数寄存器中

设备独立性软件

包括设备命名、设备分配、数据缓冲等软件

4.I/O系统接口

在I/O系统与高层接口中，根据设备类型的不同，又进一步分为若干个接口。主要包括：

块设备接口

流设备接口

网络通信接口

块设备

数据的存取和传输都是以数据块为单位的设备。基本特征是传输速率较高、可寻址。磁盘设备的I/O常采用DMA方式。

特点

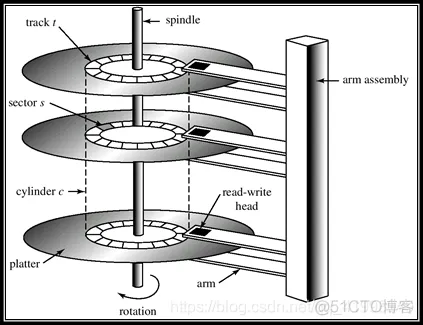

隐藏了磁盘的二维结构：块设备接口隐藏了磁盘地址是二维结构的情况：每个扇区的地址需要用磁道号和扇区号来表示。

将抽象命令映射为低层操作：块设备接口将上层发来的抽象命令，映射为设备能识别的较低层具体操作。

字符设备：

数据的存取和传输是以字符为单位的设备。如键盘、打印机等。基本特征是传输速率较低、不可寻址，常采用中断驱动方式。

get和put操作：

由于字符设备是不可寻址的，因而对它只能采取顺序存取方式。（用户程序）获取或输出字符的方法是采用get和put操作。

in-control指令：

因字符设备的类型非常多，且差异甚大，系统以统一的方式提供了一种通用的in-control指令来处理它们（包含了许多参数，每个参数表示一个与具体设备相关的特定功能）。

网络通信接口

通过某种方式，把计算机连接到网络上。

操作系统必须提供相应的网络软件和网络通信接口，使得计算机能通过网络与网络上的其它计算机进行通信，或上网浏览。

4.I/O系统的组成

包括：

需要用于输入、输出和存储信息的设备；

需要相应的设备控制器；

控制器与CPU连接的高速总线；

有的大中型计算机系统，配置I/O通道；

1）I/O设备的类型

I/O设备的类型繁多，从OS的观点，按其重要的性能指标进行分类如下：

按传输速率分类：

低速、中速、高速（键盘、打印机、磁盘）

使用：存储设备、输入输出设备

按信息交换的单位分类：

块设备：有结构、速率高、可寻址、DMA方式控制

字符设备：无结构、速率低、不可寻址、中断方式控制

按设备的共享属性分类：

独占：打印机

共享：一个时刻上仍然是只被一个进程占用。可寻址、可随机访问的色后备。磁盘。

虚拟：使一台独占设备变换为若干台逻辑设备，供给若干用户“同时使用”。

I/O设备中的接口

与控制器的接口有三种类型的信号

数据信号线(进出数据转换、缓冲后传送)

控制信号线(读\写\移动磁头等控制)

状态信号线

2）设备控制器

设备并不直接与CPU通信

计算机中的一个实体——“设备控制器”负责控制一个或多个I/O设备，以实现I/O设备和计算机之间的数据交换。

控制器是CPU与I/O设备之间的接口，作为中间人接收从CPU发来的命令，并去控制I/O设备工作，以使处理机脱离繁杂的设备控制事务。

常作成接口卡插入计算机

可编址，不同类

控制一个设备时只有一个地址，若连接多个设备则含有多个设备地址

管理的复杂性因不同设备而异，分为字符设备控制器、块设备控制器。

¨

①基本功能

1.接收和识别CPU命令（控制寄存器：存放命令和参数）

2.标识和报告设备的状态（状态寄存器）

3.数据交换（数据寄存器）

4.地址识别（控制器识别设备地址、寄存器地址。地址译码器）

5.数据缓冲（协调I/O与CPU的速度差距）

6.差错控制

②组成

1.设备控制器与处理机的接口

2.设备控制器与设备的接口

3.I/O逻辑

I/O逻辑

通过一组控制线与处理机交互

CPU要启动一个设备时，

将启动命令发送给控制器；

同时通过地址线把地址发送给控制器

控制器的I/O逻辑对收到的地址和命令进行译码，再根据所译出的命令选择设备进行控制。

驱动程序把抽象的I/O命令转换成一系列具体的命令、参数等数据；如何将上述数据装入设备控制器的相应寄存器？从而触发I/O逻辑运作，实施对设备的控制。

①利用特定的I/O指令

早期计算机中：每个控制寄存器分配一个I/O端口，用8或16位整数标记；设置一些特定I/O指令。

CPU寄存器 —> 控制器寄存器

io-store cpu-reg，dev-no，dev-reg

CPU寄存器 —>内存

store cpu-reg，k

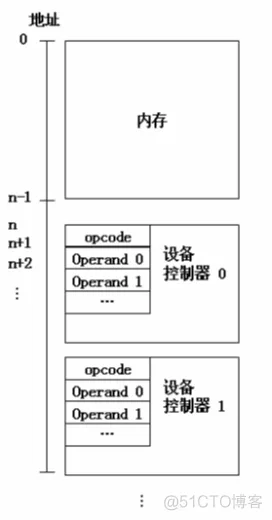

②内存映像I/O

统一了对内存和对控制器的访问的方法，简化了I/O的编程。

编址不区分内存单元地址和设备控制器中的寄存器地址，都采用k。

当k值处于0—n-1范围时，被认为是内存地址

若k大于等于n时，被认为是某个控制器的寄存器地址。

③处理机与设备控制器间

实现CPU与设备控制器之间的通信。

共有三类信号线：

数据线：数据线通常与两类寄存器相连接，第一类是数据寄存器；第二类是控制/状态寄存器。

地址线

控制线

3）I/O通道

①I/O通道设备的引入

设备控制器已大大减少CPU对I/O的干预

（如承担了选择设备，数据转换、缓冲等功能）

但当主机的外设很多时，CPU的负担仍然很重。

在CPU和设备控制器之间增设一个硬件机构：“通道”

设置通道后

CPU只需向通道发送一条I/O指令即可不再干预后续操作。

通道形成通道程序，执行I/O操作，完成后向CPU发中断信号。

主要目的：

建立更独立的I/O操作，解放CPU。

数据传送的独立

I/0操作的组织、管理及结束处理也尽量独立。

实际上I/O通道是一种特殊的处理机：

指令类型单一，只用于I/O操作；

通道没有内存，它与CPU共享内存

¨

②通道类型

根据其控制的外围设备的不同类型，信息交换方式也可分为以下三种类型：

1)字节多路通道

2)数组选择通道

3)数组多路通道

③“瓶颈”问题

由于通道价格昂贵，致使数量较少，使它成为I/O系统的瓶颈，进而造成系统吞吐量的下降。如下例所示：

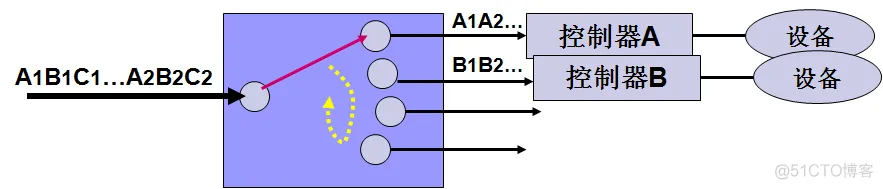

字节多路通道

一个通道常通过多个子通道连接多个设备控制器

多个设备，通过非分配型子通道以字节为单位交叉轮流使用主通道传输自己的数据.

主通道扫描子通道速率足够快，子通道上的设备速率又不太高时，一般不丢失信息。

适用于并行、低速设备

数组选择通道

针对高速设备：分配型子通道

设备利用子通道占用通道后，一段时间内一直独占，直至设备传送完毕释放。

利用率低。

数组多路通道

结合上述两种方式。

含多个非分配型子通道。数据传送则按数组方式进行。

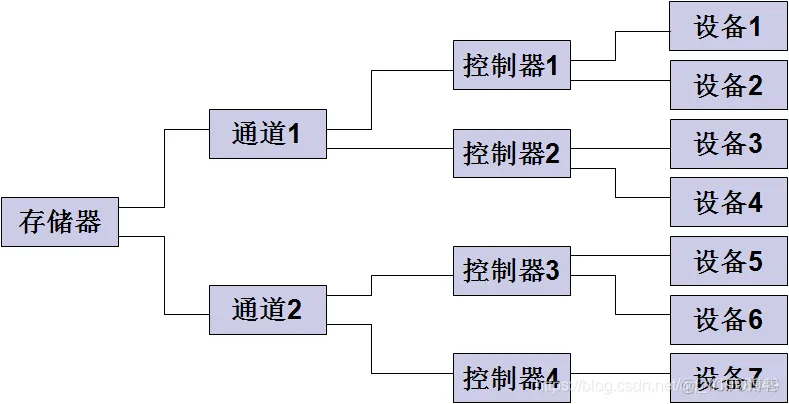

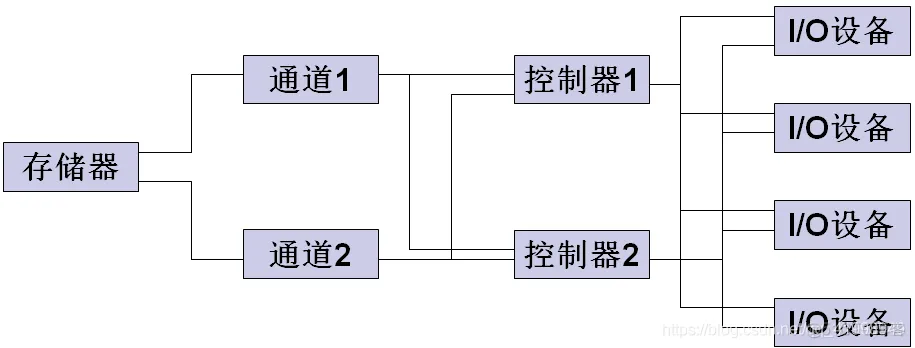

解决“瓶颈”问题最有效的办法便是增加设备到主机间的通路而不增加通道，如下图所示：

5.中断机构和中断处理程序

中断在操作系统中有特殊而重要的地位，没有它就不可能实现多道程序。

中断是I/O系统最低的一层，也是设备管理的基础。

1.中断简介

⑴中断和陷入

中断：CPU对I/O设备发来的中断信号的一种响应，中断是由外部设备引起的，又称外中断。

陷入：由CPU内部事件所引起的中断，通常把这类中断称为内中断或陷入（trap）。

中断和陷入的主要区别：是信号的来源。

⑵中断向量表

中断向量表：为每种设备配以相应的中断处理程序，并把该程序的入口地址，放在中断向量表的一个表项中，并为每一个设备的中断请求，规定一个中断号，它直接对应于中断向量表的一个表项中。

⑶对多中断源的处理方式

①屏蔽（禁止）中断：

¨所有中断都将按顺序依次处理。

¨当处理机正在处理一个中断时，将屏蔽掉所有新到的中断，让它们等待，直到处理机已完成本次中断的处理后，处理机再去检查并处理。

¨优点是简单，但不能用于对实时性要求较高的中断请求。

②嵌套中断：

中断优先级：系统根据不同中断信号源，对服务要求的紧急程度的不同，它们分别规定不同的优先级。

当同时有多个不同优先级的中断请求时，CPU优先响应最高优先级的中断请求；

高优先级的中断请求，可以抢占正在运行低优先级中断的处理机，该方式类似于基于优先级的抢占式进程调度。

2.中断处理程序

主要工作

①进行进程上下文的切换

②对处理中断信号源进行测试

③读取设备状态

④修改进程状态

中断处理流程

测定是否有未响应的中断信号

保护被中断进程的CPU环境

转入相应的设备处理程序

中断处理

恢复CPU的现场

6.设备驱动程序

设备驱动程序——最了解设备控制器的人

设备驱动程序是I/O系统的高层与设备控制器之间的通信程序，其主要任务：

¨接收上层软件发来的抽象I/O要求，如read、write等命令；

¨再把它转化为具体要求，发送给设备控制器，启动设备去执行。

¨反方向，它也将由设备控制器发来的信号，传送给上层软件。

1.驱动程序的功能

(1)接收由与上层设备无关的软件发来的命令和参数，并将命令中的抽象要求，转换为与设备相关的低层操作序列；

(2)检查用户I/O请求的合法性，了解I/O设备的工作状态，传递与I/O设备操作有关的参数，设置设备的工作方式；

(3)发出I/O命令，如果设备空闲，便立即启动I/O设备，完成指定的I/O操作；如果设备忙碌，则将请求者挂在设备队列上等待；

(4)及时响应由设备控制器发来的中断请求，并根据其中断类型，调用相应的中断处理程序进行处理。

2.设备驱动程序的特点

(1)驱动程序是与设备无关的软件和设备控制器之间通信和转换的程序。（位置）

(2)驱动程序与设备控制器和I/O设备的硬件特性，紧密相关。      （硬件特性）

(3)驱动程序与I/O设备所采用的I/O控制方式紧密相关。 （硬件特性）

(4)由于驱动程序与硬件紧密相关，因而其中的一部分必须用汇编语言编写。

(5)驱动程序应允许可重入，一个正在运行的驱动程序常会在一次调用完成前被再次调用。

3.设备处理方式

具体分类

(1)为每一类设备设置一个进程，专门用于执行这类设备的I/O操作。这种方式比较适合于较大的系统；

(2)在整个系统中设置一个I/O管理进程专门用于执行系统中所有各类设备的I/O操作。也可以设置一个输入进程和一个输出进程，分别处理系统中的输入或输出操作；

(3)不设置专门的设备处理进程，而只为各类设备设置相应的设备驱动程序，供用户或系统进程调用。这种方式目前用得较多。

4. 驱动程序处理过程

I/O设备与控制器间的通信转换程序

了解抽象命令，了解控制器内部的寄存器结构

与硬件密切相关，每类设备配备一种驱动程序

功能：接受解释指令（有通道的系统，自动通道程序）、相关判断、发送设备命令、响应中断

特点，控制方式不同程序不同，部分固化进硬件，代码可重入。

一次I/O由“驱动程序+中断程序”一块处理完成

驱动程序的处理过程

中断处理程序的处理过程

阅读课本说明，画流程图。

5.  I/O控制方式

程序I/O方式

中断驱动I/O方式

直接存储器访问DMA（字节—块）

I/O通道控制方式（组织传送的独立）

宗旨：减少主机对I/O控制的干预，将CPU从繁杂的I/O控制事物中解脱出来。

1）程序I/O方式

cpu对I/O设备的控制采取程序I/O方式，或称忙—等待方式

向控制器发送一条I/O指令；启动输入设备输入数据；把状态寄存器busy=1。

然后不断测试标志。为1：表示输入机尚未输完一个字，CPU继续对该标志测试；直到为0：数据已输入控制器数据寄存器中。

CPU取控制器中的数据送入内存单元，完成一个字的I/O 。

高速CPU空闲等待低速I/O设备，致使CPU极大浪费。

2）中断驱动I/O方式

CPU向相应的设备控制器发出一条I/O命令

然后立即返回继续执行任务。

设备控制器按照命令的要求去控制指定I/O设备。

这时CPU与I/O设备并行操作。

I/O设备输入数据中，无需CPU干预，因而可使CPU与I/O设备并行工作。从而提高了整个系统的资源利用率及吞吐量。

但cpu真的不需要干预么？

中断方式比程序I/O方式更有效

但仍以字（节）为单位进行I/O，每当完成一个字（节），控制器便要请求一次中断。

CPU虽然可与I/O并行，但效率不高，存在频繁的中断干扰。

改进：

CPU下指令通知控制器完成一块数据的I/O，控制器完成后才发中断，而不是每个字节都要向CPU发中断；

多字节传输入内存过程不需要CPU搬运，由控制器控制完成（所以称直接存储器访问）——DMA（Direct Memory Access）控制方式引入

3）直接存储器访问DMA 方式

①该方式的特点是：

1)数据传输的基本单位是数据块；

2)所传送的数据是从设备直接送入内存的，或者直接从内存进设备；不需要CPU操作。

3)CPU干预进一步减少：仅在传送一个或多个数据块的开始和结束时，才需CPU干预，整块数据的传送是在控制器的控制下完成的。

可见DMA方式又是成百倍的减少了CPU对I/O的干预，进一步提高了CPU与I/O设备的并行操作程度。

②DMA控制器的组成

DMA控制器由三部分组成：

1.主机与DMA控制器的接口；

2.DMA控制器与块设备的接口；

3.I/O控制逻辑。

DMA控制器中的寄存器

为实现主机与控制器之间块数据的直接交换，必须设置如下四类寄存器：

1.数据寄存器DR：暂存设备到内存或从内存到设备的数据。

2.内存地址寄存器MAR：它存放把数据从设备传送到内存的起始的目标地址或内存原地址。

3.数据计数器DC：存放本次CPU要读或写的字（节）数。

4.命令/状态寄存器CR：用于接收从CPU发来的I/O命令或有关控制和状态信息。

③DMA工作过程

CPU先向磁盘控制器发送一条读命令。

该命令被送到命令寄存器CR中。

同时发送数据读入到内存的起始地址，该地址被送入MAR中；

要读数据的字数则送入数据计数器DC中；

将磁盘中的数据原地址直接送入DMA控制器的I/O控制逻辑上，按设备状态启动磁头到相应位置。

启动DMA控制器控制逻辑开始进行数据传送

DMA控制器读入一个数据到数据寄存器DR中，然后传到内存MAR地址中；

接着MAR+1,DC-1，判断DC是否为0,如否，继续，反之控制器发中断请求，传送完毕。

4）I/O通道控制方式

DMA适用于读一个连续的数据块；

如一次读多个数据块到内存不同区域，须由CPU分别发送多条I/O指令、进行多次DMA中断处理。

再进一步减少CPU的干预（减少中断）， 引入通道。

实现对一组数据块的读（写）及有关的控制和管理为单位的干预。

此时，CPU只需发一条I/O指令，给出通道程序的首地址及要访问设备即可。

* CPU、通道和I/O设备三者的并行操作，提高整系统资源利用率。

通道是一种通过执行通道程序管理I/O操作的控制器，它使主机（CPU和内存）与I/O操作之间达到更高的并行程度。由于它的任务是管理实现输入/输出操作，提供一种传送通道，所以将这种部件称作“通道”。

通道程序

n通道 通过执行通道程序，与设备控制器共同实现对I/O设备的控制。

n通道程序由一系列通道指令构成。

CPU指令→设备驱动程序解读→通道程序→通道

通道指令一般包含下列信息：

1.操作码。规定指令所执行的操作。

2.内存地址。

3.计数。表示本指令所要操作的字节数。

4.通道程序结束位。用以表示程序是否结束。

5.记录结束标志。表示该指令是否与下条指令有关。

设备独立性的基本含义：

¨指应用程序中所使用的设备，不局限于使用某个具体的物理设备，也称为设备无关性。

¨为了实现设备独立性，在设备驱动程序之上设置一层软件，称为与设备无关的I/O软件，或设备独立性软件。

¨设备无关的软件是I/O系统最高层软件，但它和其下的设备驱动程序之间的界限，将随操作系统和设备的不同而有所差异。

【设备独立性（无关性）】
  —— Device Independence

n用户编程时所用的设备名（逻辑上的）与实际物理设备无关；

好处：

1.设备分配时的灵活性

3个物理设备（如打印机），程序中申请一台打印机，执行时不拘泥必须是某台（如第2个）打印机

2.易于实现I/O重定向

指用于I/O操作的设备可以更换（重定向），而不必改变应用程序。 程序调试、运行中的“打印”，可通过修改逻辑设备表的显示终端，实现不同时候的不同的设备使用。

逻辑设备名到物理设备名的映射

①逻辑设备表LUT（Logical Unit Table）

②LUT的设置问题

¨整个系统设置一张LUT（设备重名问题）

¨为每个用户设置一张LUT，记入各自PCB。

设备分配

多道环境下，系统中设备是所有进程共享的。要防止无序竞争，提高外设资源的利用率。需由OS进行统一、合理的设备分配。

1）数据结构

记录相应设备或控制器的状态，及对设备或控制器进行控制所需的信息。所需数据结构：

设备控制表

系统为每一设备都配置一张

记录本设备的情况。

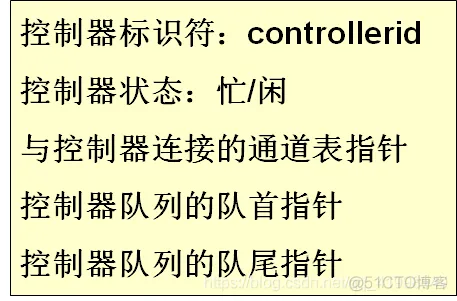

控制器控制表

系统为每一控制器都配置一张

记录本控制器的情况。

通道控制表

系统设备（总）表

2）设备分配需考虑的因素

设备固有属性：独占、共享、独占但可虚拟。根据属性采取互斥、次序调度、虚拟等不同分配策略。

设备分配算法（对不同进程的设备请求序列，如何进行选择），常采用两种：

FCFS

优先级高者优先

设备分配的安全性：进程开始I/O后就阻塞直到I/O完成。不“请求和保持”（安全的）；允许连续I/O请求，是不安全的，此类分配方式需进行安全性检查。

设备独立性

用户IO请求中使用逻辑名申请某类设备，实际物理名称是系统根据设备类型分析分配后才确定的。

3）设备的分配过程

基本分配步骤（一个有通道的例子）：

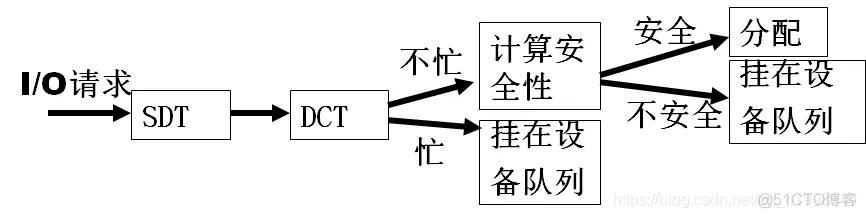

1.分配设备：

根据请求设备名，查找SDT，找到DCT；

状态、安全性等因素都可能导致本申请进程阻塞，挂入DCT等待队列中。

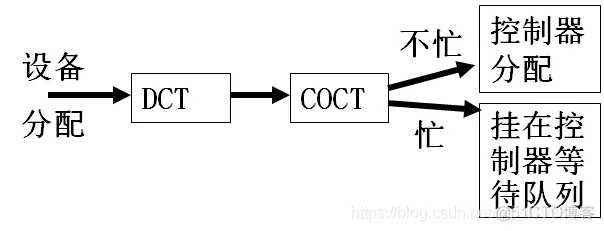

2.分配控制器

通过1步分配设备后，从DCT找到COCT；

检查COCT状态字，若忙碌，进程PCB挂到其等待队列

3.分配通道

COCT找到CHCT

判断状态，…

当上述三步都通过后，才可启动设备进行数据传输

设备分配程序的改进细节

1.增加设备的独立性

进程使用逻辑设备名提出I/O请求。

系统从SDT中依次找下去，直到找到一个该类设备中空闲可用的进行分配。

2.考虑多通路情况

控制器、通道也是反复查找，直到找到一条通路。

⑴分配设备

(2)分配控制器

用户层的I/O软件

1)系统调用与库函数

¨不允许运行在用户态的应用进程，去直接调用运行在核心态（系统态）的OS过程。

¨应用进程在运行时，又必须取得OS所提供的服务。

于是：

OS在用户层中引入了系统调用，应用程序可以通过它，间接调用OS中的I/O过程，对I/O设备进行操作。

2）设备分配中的虚拟技术—— SPOOLing技术

虚拟性是OS的四大特征之一。

多道程序技术将一台物理CPU虚拟为多台逻辑CPU，实现多个用户共享一台主机；

如何将一台物理I/O设备虚拟为多台逻辑I/O设备，允许多个用户共享“同时使用” ？

回顾脱机技术

假脱机技术

多道程序技术，专门利用程序模拟脱机I/O的外围机，完成设备I/O操作。

称这种联机情况下实现的同时外围操作为SPOOLing 技术（Simultaneaus Periphernal Operating On—Line，或称为假脱机操作）

一般进程对独占设备的需求被假脱机模拟到磁盘上。所以实现设备虚拟，多道是前提，还需高速、大容量、可随机存取的外存支持。

SPOOLing系统的组成

主要有三大部分（如下页图）

1.输入井和输出井：磁盘上开辟两大存储空间。输入井模拟脱机输入的磁盘设备，输出井模拟脱机输出时的磁盘。

2.输入缓冲区和输出缓冲区：为缓解速度矛盾，内存中开辟两大缓冲空间，输入缓冲区暂存输入设备送来的数据，再送给输入井；输出缓冲区暂存输出井送来的数据，再送输出设备。

3.输入进程和输出进程。

¨用一进程模拟脱机输入时外围设备控制器的功能，把低速输入设备上的数据传送到高速磁盘上；

¨用另一进程模拟脱机输出时外围设备控制器的功能，把数据从磁盘上传送到低速输出设备上。

SPOOLing技术的使用:

当用户进程请求打印输出时,SPOOLing系统同意为它打印输出,但并不真正立即把打印机分配给用户进程,而只为它做两件事:

①由输出进程在输出井中为之请求一个空闲磁盘块区,并将要打印的数据送入其中.

②输出进程再为用户进程申请一张空白的用户请求打印表,并将用户的打印要求填入其中,再将该表挂在请求打印队列上.

打印输出过程:

如果打印机空闲,输出进程将从请求打印队列的队首取出一张请求打印表,根据表中的要求将要打印的数据,从输出井传送到输出缓冲区,再由打印机进行打印.

打印完毕后,输出进程再查看请求打印队列中是否还有等待打印的请求表,如此下去,直至请求打印队列为空,输出进程才将自己阻塞起来.

仅当下次再由打印请求时,输出进程才被唤醒.

守护进程

守护进程（Daemon）是运行在后台 的一种特殊进程。它独立于控制终端并且周期性地执行某种任务或等待处理某些发生的事件。守护进程是一种很有用的进程。

Linux的大多数服务器就是用守护进程实现的。比如，Internet服务器inetd，Web服务器httpd等。同时，守护进程完成许多系统任务。比如，作业规划进程crond，打印进程lpd等。

利用守护进程实现打印机

①为打印机建立一个守护进程，由它执行一部分原来由假脱机管理进程功能的功能。

②由请求进程生成一份要求打印的文件，并将用户请求打印文件放入假脱机文件队列（目录）中。

共享打印机

打印机属于独占设备，利用SPOOLing技术可将其改造为一台可供多个用户共享的设备。

见课本说明：

核心就是不能交叉打印的数据，虚拟的打印在磁盘的输出井上（而磁盘的非独占性解决了打印机不能方便共享的问题）。

有打印输出请求的进程申请“请求打印表”。

数据虚拟打印到“输出井”

Spooling程序再按“请求表队列”分配真正的打印机打印数据。

SPOOLing系统的特点

1.提高了I/O的速度。利用输入输出井模拟成脱机输入输出，缓和了CPU和I/O设备速度不匹配的矛盾。

2.将独占设备改造为共享设备。并没有为进程分配设备，而是为进程分配一存储区和建立一张I/O请求表。

3.最终，实现了虚拟设备功能。多个进程可“同时”使用一台独占设备。

与设备无关的I/O软件&缓冲区管理

有”控制器”或”通道”的帮助后CPU可解放去做其他事物，提高了利用率。

但分析单个程序内的执行

CPU计算工作需等待后续数据输入才可继续

CPU计算需等待数据输入完才能计算，虽然数据输入不需CPU干预，但CPU的解放也只是能去做其他程序，需切换工作，会产生开销。

一进程中“CPU计算速度”和“设备I/O速度”仍存在不匹配的矛盾。

解决：CPU进行当前计算时，设备进行后续数据的输入（——缓冲区）。

缓冲管理

I/O控制方式减少CPU对I/O的干预提高利用率；

缓冲则通过缓和CPU和I/O设备速度不匹配矛盾，增加CPU和I/O设备的并行性，提高利用率。

现代OS中，几乎所有的I/O设备与处理机交换数据时，都用了缓冲区。

引入缓冲区的主要原因：

缓和CPU与I/O设备间速度不匹配的矛盾。

缓冲区数据成批传入内存，也可进一步减少对CPU的中断频率

最终目的：提高CPU和I/O设备的并行性。

使用缓冲区的方式：

1）单缓冲、多缓冲

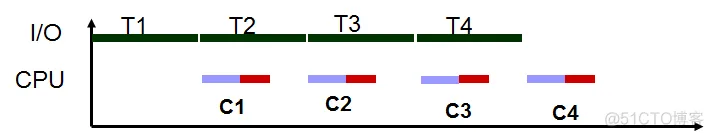

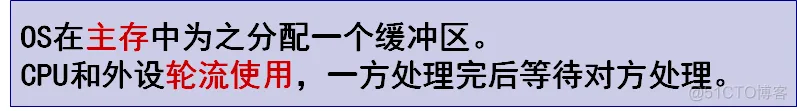

单缓冲（Single Buffer）

每当用户进程发出一I/O请求时，

单位：字符设备输入时，缓冲区用于暂存用户输入/输出的一行数据；块设备输入则是成块数据。

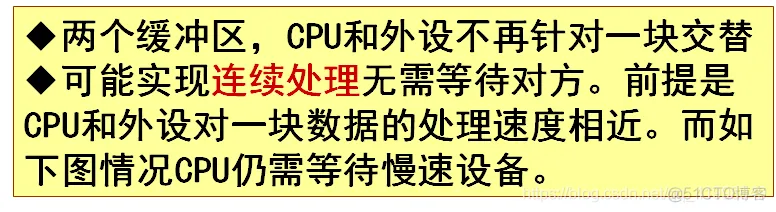

双缓冲（Double Buffer）

¨进一步加快输入和输出速度，提高设备利用率制，也称缓冲对换（Buffer Swapping）

¨输入：数据送入第一缓冲区，装满后转向第二缓冲区。

¨读出：OS从第一缓冲区中移出数据，送入用户进程，再由CPU对数据进行计算。

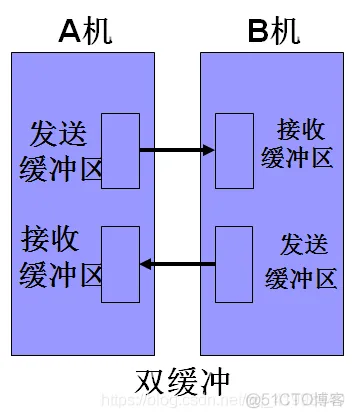

* 双缓冲还适合双向通讯

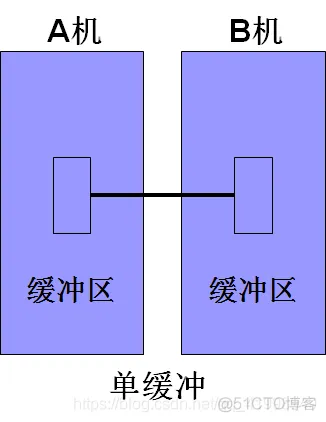

仅配置单缓冲，任意时刻都只能实现单方向的数据传输，而不允许双方同时向对方发送数据。

为实现双向数据传输，需为两台机器中的通讯进程都设置两个缓冲区。定义不同功能：一个用作发送缓冲区，另一个用作接受缓冲区。

多缓冲引入

I/O与CPU速度基本相匹配，采用双缓冲能获得较好的效果，基本上能并行操作。

但，若两者的速度相差甚远，双缓冲的效果仍不够理想；

2）循环缓冲

设置多块缓冲区

用循环结构组织，只供两个相关进程使用

顺一个方向放入或取出

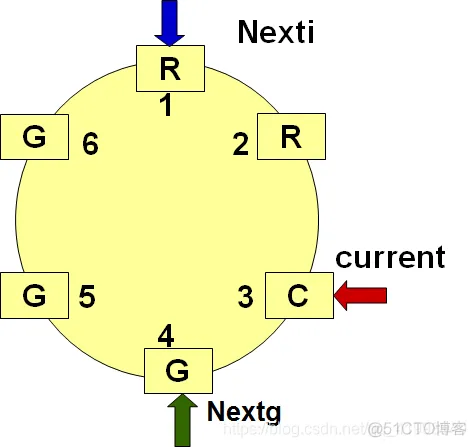

①循环缓冲的组成

多个缓冲区。大小相同，三种类型：

¨预备装输入数据的空缓冲区R

¨装满数据的缓冲区G

¨计算进程正在使用的现行工作缓冲区C

多个指针。

¨指示正在使用的缓冲区C的指针Current

¨指示计算进程下一个可取的缓冲区G的指针Nextg

¨指示输入进程下次可放的缓冲区R的指针Nexti

②循环缓冲区的使用

计算进程(CPU)和输入进程(I/O操作)可利用两个过程来使用循环缓冲区。

主要就是利用指针，操作上述不同类型缓冲区

Getbuf过程：使用缓冲区时，可调用该过程

计算进程取：current=Nextg,G—>C，nextg下移一个。

输入进程放：current=nexti，R—>C，nexti下移一个

Releasebuf过程：

计算进程：C->R

输入进程：C->G

一个时段只能用于输入或输出，不能同时双向通信。

③进程同步

两个进程的控制：输入进程和计算进程并行执行，如何控制相应的两个指针不断顺时针方向移动，这样就可能出现两种情况：

1.Nexti赶上Nextg。意味着输入速度大于计算速度，缓冲区满，只能阻塞输入进程等计算进程取，此情况称为系统受计算限制。

2.Nextg赶上Nexti。意味着输入速度低于计算速度，缓冲区空，只能阻塞计算进程等输入进程放，此情况称为系统受I/O限制。

3）缓冲池（Buffer Pool）

循环缓冲的问题

不能同时双向通讯

利用率不高。缓冲区是专用缓冲。（每个进程都要维护自己的一个循环缓冲区），使用有剩余时也不给其他进程使用，消耗大量内存空间。

系统并发程序很多时，许多这样的循环缓冲需要管理，比较复杂。

为提高缓冲区的利用率，目前广泛流行缓冲池，在池中设置多个可供若干个进程共享的缓冲区。

系统将多个缓冲区形成一个缓冲池。

池中缓冲区为系统中所有的进程共享使用（如UNIX系统在块设备管理中设置了一个15个缓冲区组成的缓冲池）

组织形式：队列及队列指针

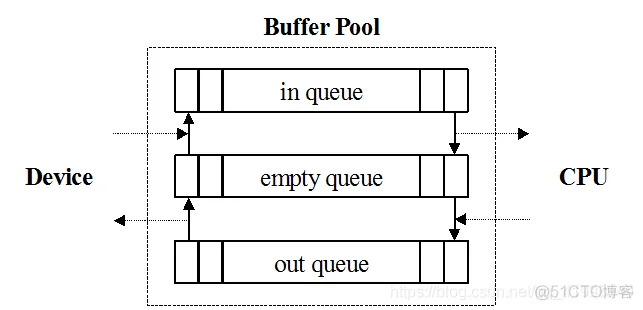

①缓冲池的组成

对于既可输入又可输出的公用缓冲池，至少应含有下列三种类型的缓冲区：

1.空缓冲区；

2.装满输入数据的缓冲区；

3.装满输出数据的缓冲区；

为方便管理，将上述类型相同的缓冲区连成队列

¨空缓冲区队列（所有进程都可用）

¨输入队列（n个进程有各自的队列）

¨输出队列（n个进程有各自的队列）

*（队列长度不固定，根据进程实际情况灵活变动，需要多少用多少）

工作状态决定了current有四种工作缓冲区：

                              状态      操作者

¨收容输入数据的工作缓冲区；hin

¨提取输入数据的工作缓冲区；sin

¨收容输出数据的工作缓冲区；hout

¨提取输出数据的工作缓冲区；sout

②缓冲区的工作方式

四种工作方式：

1.收容输入：Getbuf(emq),hin；输入数据填入一空缓冲区；Putbuf(inq,hin)

2.提取输入： Getbuf(inq),sin；从输入缓冲队列中取出一数据区的内容；Putbuf(emq,sin)

3.收容输出： Getbuf(emq),hout；输出数据填入一空缓冲区；Putbuf(outq,hout)

4.提取输出： Getbuf(outq),sout；从输出缓冲队列中取一数据区的内容；Putbuf(emq,sout)

缓冲区的使用

Getbuf（队列，工作区）

Putbuf（队列，工作区）

同步控制

每队设置一个互斥信号量MS；

判断每个队列是否有可用的缓冲区，需一个资源信号量RS。获取缓冲区时P（RS），释放时V（RS）。

磁盘存储器的性能和调度

知识要点

（1）磁盘性能简述

首先与格式有关

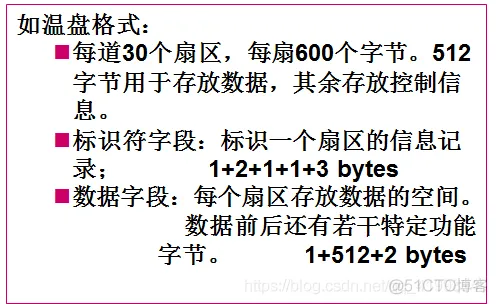

数据的组织和格式

盘片、面、磁道、扇区

为方便处理，每条磁道存储容量相同，每个磁道上的每个扇区相当于一个盘块。磁盘”格式化”的过程就是按规定的格式规划盘块。

与速度有关

磁盘类型

固定磁头（每道一磁头）

移动磁头（每盘一磁头）

访问时间的计算

寻道时间（到磁道）

旋转延迟（到扇区）

传输时间

传输时间占总时间的比例最小，磁盘读写速度的提高要选择合适的调度算法，减少前两项用时，使所有作业的磁盘处理时间均衡。

（2）磁盘调度方法

对所有请求访问磁盘的进程进行合理调度，使对磁盘的平均访问时间最小。

目标：使平均寻道时间最少。

算法：

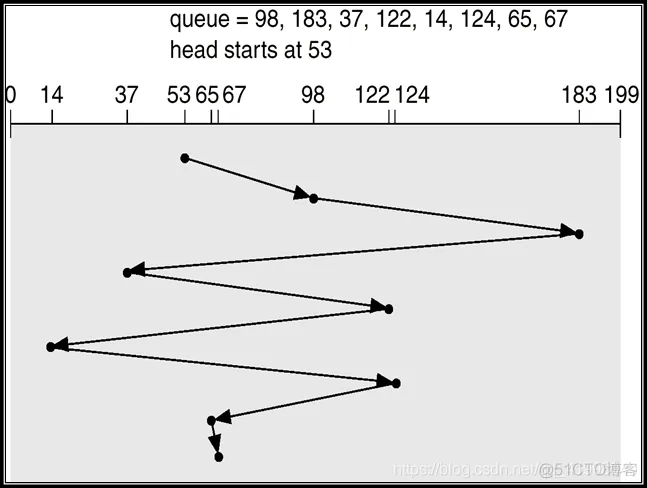

①FCFS

多个进程的磁盘I/O请求构成一个随机分布的请求队列。

磁盘I/O执行顺序按磁盘请求的先后顺序。

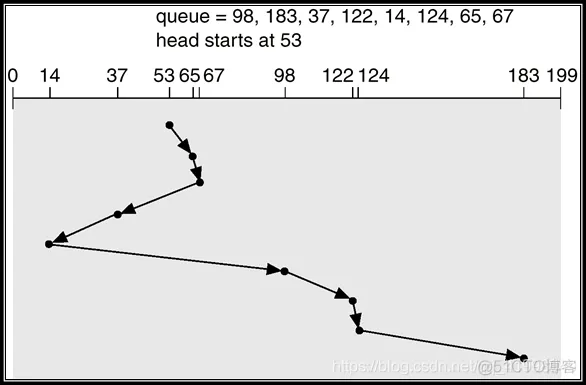

②最短寻道时间优先SSTF

选择从当前磁头位置出发移动最少的磁盘I/O请求

使每次磁头移动时间最少。

不一定是最短平均柱面定位时间，但比FIFO算法有更好的性能。

对中间的磁道有利，但可能会有进程处于饥饿状态（I/O请求总不被执行）。

③扫描算法SCAN（磁盘电梯调度算法）

SSTF会导致“饥饿”现象

总选择最近的磁道访问，远磁道请求的进程会长时间得不到执行。

改进：

考虑距离的同时，更优先考虑方向

SCAN算法

规定磁头移动方向：自里向外，再自外向里移动。

后续的I/O磁道请求，哪个在规定方向上距离最近，就先执行哪个。

如当前为100，后续要求55，86，95，180，165，105

先由内向外：选最近的105执行，再判断剩余的，选165，180。

再由外向内：95，86，55

④循环扫描算法CSCAN

SCAN的错过问题：

容易错过与当前磁道距离近，但方向不一致的磁道。

修改：将SCAN规定的移动方向改为“单向移动”

由里向外后，再由里向外。

N-Step-SCAN

前述最近寻道算法共同问题：

“磁臂粘着”——磁头静止在一个磁道上，导致其它进程无法及时进行磁盘I/O。（因：高密度盘，进程的读写可能集中在某一磁道）

如现有一系列请求：

3 3 5 2 3 3 3 2 3 3 2 3 3 4 4 5 2 3 3 3 4 4 2 3 3 3 2 2 2 3

不管哪种算法，从3开始向下执行会是

3 3 3 3 3 3 3 3 3 3….2 2 2 2 2 2 … 4 4 ….

改进：

将磁盘请求队列分成长为N 的子队列

按FCFS选择子队列。队列内又按SCAN算法。

3 3 5 2 |3 3 3 2| 3 3 2 3| 3 4 4 5| 2 3 ….2 3

处理子队列过程中产生的新I/O再依次排队列。

N=1时，就是FCFS，N很大时就是SCAN。

F-SCAN

N-Step-SCAN的简化：

请求队列只分为两个子队列

当前一个队列，按SCAN算法执行；

扫描期间新生成的组成一个队列，等待被扫描。

⑤N-Step-SCAN算法

FSCAN算法

磁盘高速缓存

提高速度的其他方法

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
