前言：

第1节 软件架构的概念

1.1 架构的层次化与范围（以基站系统为例）

1）应用程序架构、业务架构 =》 大公司的市场销售

• 基站软件：L1/L2/L3/OAM模块，本质上是应用程序！！！它们的架构，归属于应用程序架构！！！， 应用程序解决的业务。
• Web应用程序架构
• 企业业务架构
• J2EE架构

2）中间件架构 =》 大公司的研发部门

• 基站软件：硬件抽象层和操作系统抽象层，本质上是中间件程序，他们的架构，归属于中间件架构！！！，中间件解决的服务。
• 硬件抽象层
• 数据库访问
• 远程过程调用

3）系统软件架构 =》 大公司的组织部门

• 基站软件：Linxu OS和TCP/IP协议栈， 本质上是系统软件，它们的架构，归属于系统软件架构！！！，系统软件解决的资源（CPU/内存）
• 操作系统

4）硬件架构 =》 大公司的后勤保障部门

• 基站硬件：SOC, DSP, FPGA, Switch等，本质上是硬件，他们的架构，归属于硬件架构！！！
• 计算机体系结构

5）数据架构 =》 大公司的IT部门？

• 基站的数据库，本质上是数据与数据访问，它们自成系统，它们的架构，归属于数据架构！！！
• 分布式数据库

6）系统/子系统的架构 =》 集团、公司、子公司、部门、小组

• 硬件、Linux OS、TCP/IP、中间件、应用程序共同组成了一个系统，它们的架构，归属于基站系统架构。
• 基站、RRH、核心网、internet网，组成了一个更大的系统, 5G系统，它们的架构，归属于5G系统架构！！！

1.2 软件架构的概念

备注：

1. 软件架构师的定位

软件架构师在需求分析与软件设计中间的一个环境，只有在复杂的、大系统中，且程序员对业务领域的专业知识的理解有加大的难度的产品中，需要增加专门的架构师的角色，用于屏蔽专业的业务需求与计算机程序编程之间的鸿沟，这种情况下，架构师很大一部分的精力用于理解业务领域的知识，比如4G/5G移动通信系统。

在小系统中，或者业务领域部很容易理解的系统，程序员很容易把业务领域的知识映射到计算机领域，这时候，就不需要专门，架构设计通常与软件设计整合在一起了。

1. 软件架构的用处

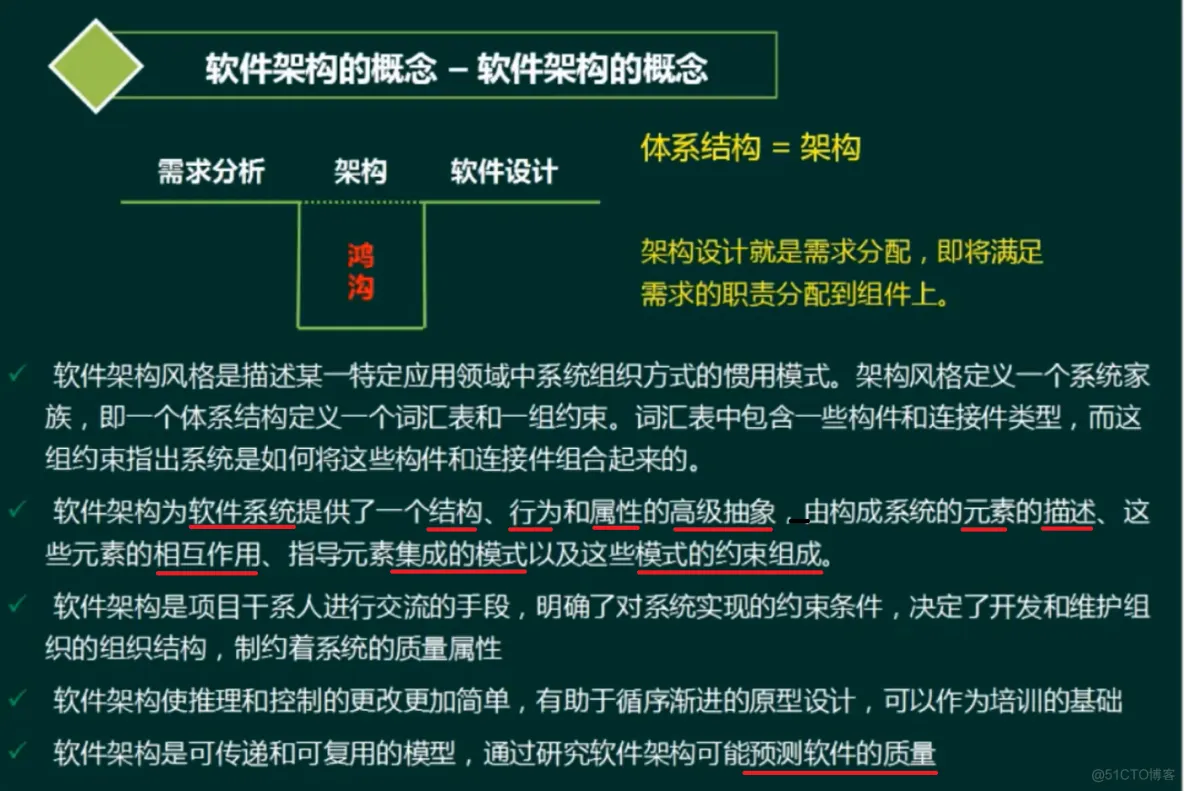

2. 本质是建模：为软件系统建模，即静态的结构、属性和动态的行为、约束条件等。
3. 交流的手段：不同干系人的交流软件系统，而不是使用软件代码来交流软件系统。
4. 推理的手段：无论是软件系统的持续演进，还是技术培训，预测软件的质量，软件架构都是重要的依据。

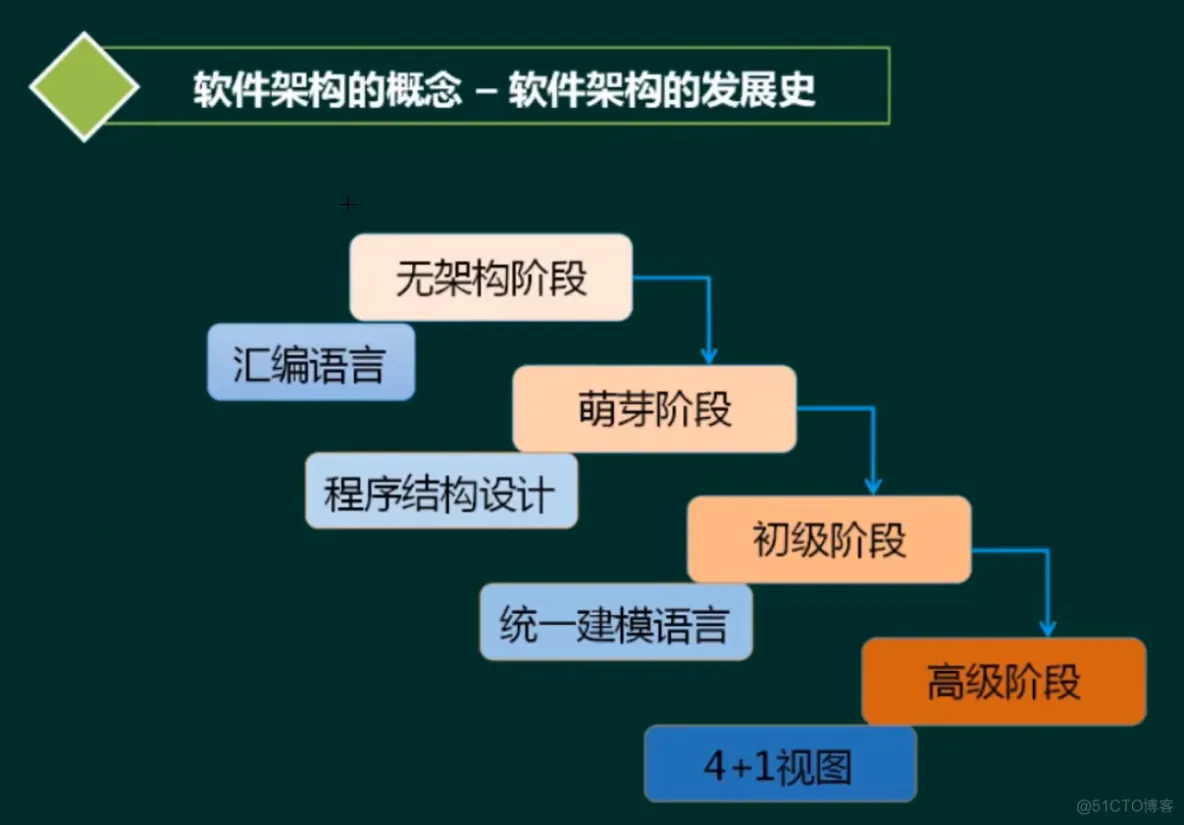

1.3 软件架构的发展史

1. 无架构：汇编语言、业务简单、程序简单
2. 萌芽阶段：C语言，结构化程序设计
3. 初级阶段：C++或其他面向对象语言，面向对象的分析与设计
4. 高级阶段：UML或其他建模语言，4+1试图，全面、多视角、可视化。

1.4 软件架构的规模

1. 单机版软件的架构： =》单一的小公司的组织架构
2. 多机集中式软件的架构： =》有多家子公司的组织架构
3. 大数据分布式软件的架构： =》跨国大型公司的组织架构

1.3 建模的类型

描述系统行为的方法和角度不同，就得到了不同的模型。

不同的模型，只反映的目标软件系统的某个侧面，因此，不同的模型并非是互斥的，而是相互补充的。

结构组件模型：

用于描述软件系统的组件以及组件之间的连接关系。

整体框架模型：

把模型，模块，组件，这三者结合起来之后就是框架，框架关注的整体呈现的外部形态。

动态交互模型：

展现的软件系统动态的交互行为、软件内部组件的交互行为，即Message sequence。

过程步骤模型：

构建系统的步骤与过程、业务处理流程、数据处理流程，都是过程模型。

功能层次模型：

为了有机的组织一个复杂的系统，实现不同功能的解耦与隔离，金字塔的分层次结构或树形分层结构，都是有效组织复杂系统的手段和方法：

下层为上次提供服务，上层指使下层，或者说上层完成下层完成某种功能与职责，上层享受下层提供的服务。上层利用下层提供的服务整合成更复杂的服务和业务功能，越是底层，实现的功能越单一，越上层，

人类社会和软件架构异曲同工。

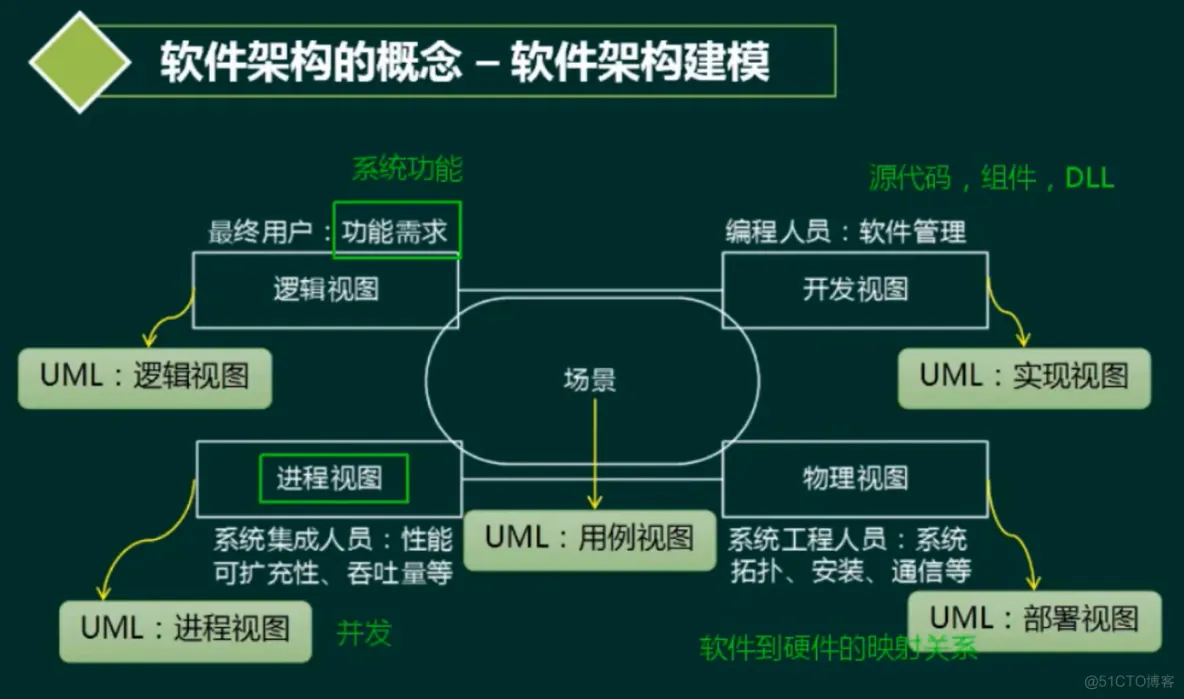

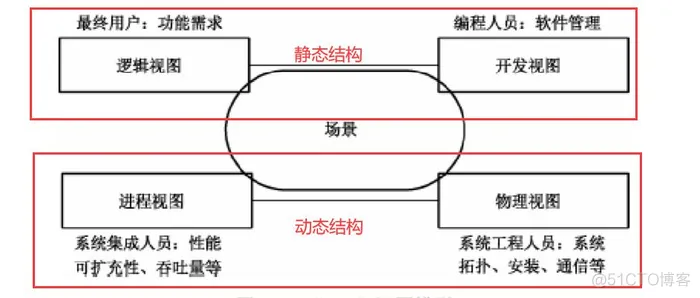

1.4 软件架构建模（4+1模型）

1.4.1 场景：用例与用例图

1. 用例视图，描述系统外部的行为

1.4.2 视图

1.4.2.1 逻辑视图：

反映的系统的逻辑功能，是逻辑组件的组成以及组件之间的关系。

这是一个最直观、最普遍的建模方法。这种方法以架构的构件、连接件和其他概念来刻画结构，并力图通过结构来反应系统的重要语义内容，包括系统的配置、约束、隐含的假设条件、风格、性质。研究结构模型的核心是架构描述语言

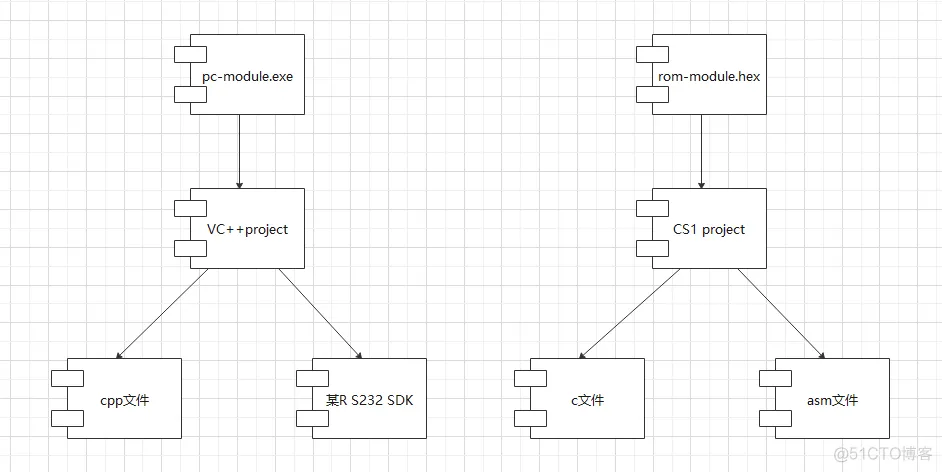

1.4.2.2 开发视图：

它又叫实现视图，描述了在开发环境中软件的静态组织结构（组件、关系），主要侧重于软件源代码模块的组织和管理。

开发视图关注程序包：

• 不仅包括要编写的源程序，
• 还包括可以直接使用的第三方SDK和现成框架、类库。
• 以及开发的系统将运行于其上的系统软件或中间件。

开发视图和逻辑视图之间可能存在一定的映射关系：比如逻辑层一般会映射到多个程序包等。

它的大体架构如下图所示：

大部分情况下，开发架构考虑的内部需求与以下几项因素有关：

• 开发难度
• 软件管理
• 重用性
• 通用性
• 由工具集、编程语言所带来的限制。

开发架构视图是各种活动的基础，如：需求分配、团队工作的分配（或团队机构）、成本评估和计划、项目进度的监控、软件重用性、移植性和安全性。它是建立产品线的基础。

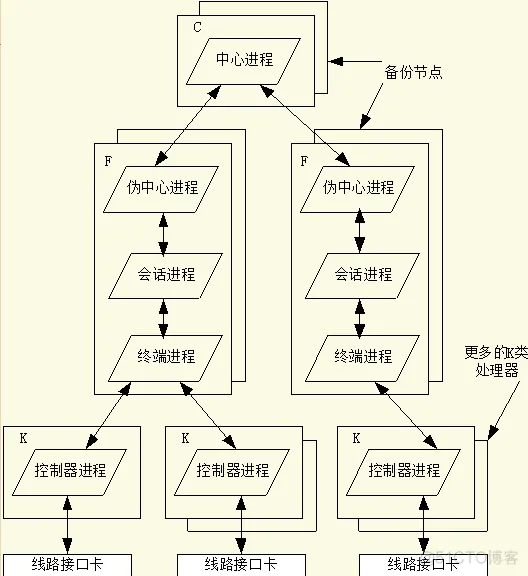

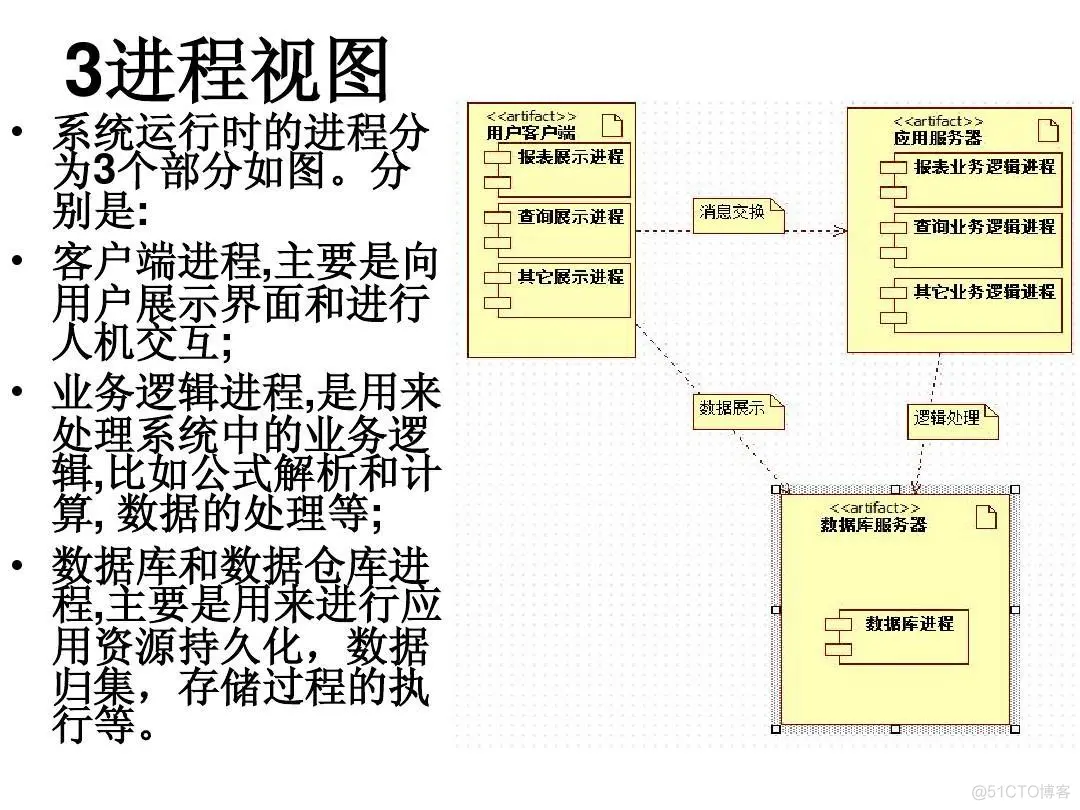

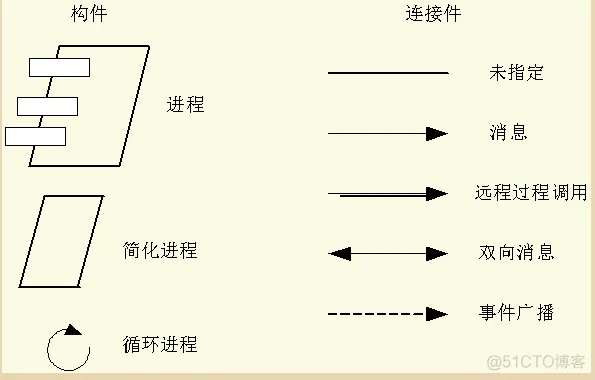

1.4.2.3 进程视图

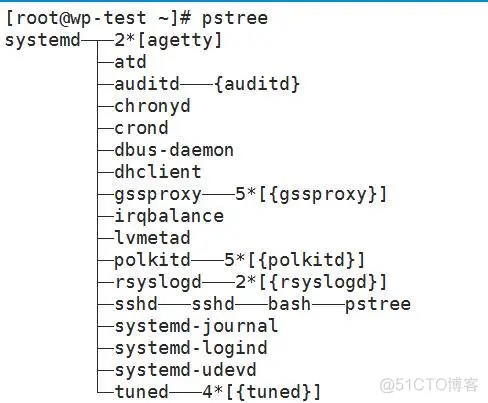

进程视图显示系统上所有活动进程以及线程的树。

进程 ID 和模块名称会进行显示。 如果要检查特定系统进程（通常对应于正在执行的程序），请使用进程视图。 进程由模块名称标识，或者指定为“系统进程”。

Microsoft Windows 支持多个进程。 每个进程都可以有一个或多个线程，而每个线程都可以有一个或多个关联的顶级窗口。 每个顶级窗口都可以拥有一系列窗口。 \+ 符号指示级别处于折叠状态。

折叠视图中每个进程占一行。 单击 + 符号可展开级别。

如果要检查特定系统进程（通常对应于正在执行的程序），请使用进程视图。

进程由模块名称标识，或者指定为“系统进程”。若要查找进程，请折叠树并搜索列表。

1.4.2.4 物理视图

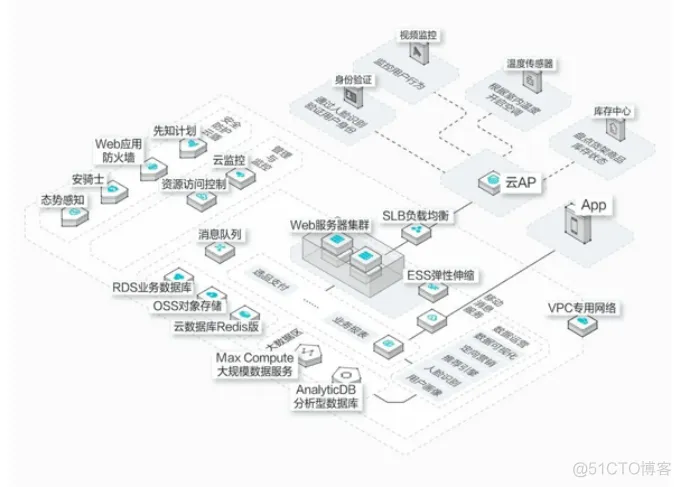

物理视图用于描述系统软件到物理硬件的映射关系，反映出系统的组件是如何部署到一组可计算机器节点上，用于指导软件系统的部署实施过程。

1.5 分析模型与设计模型的映射关系
