【Altium Designer AD18进阶】3D模型导入技巧

1.下载3D模型文件

• 网站1： https://www.3dcontentcentral.cn/default.aspx (3D Contentcentral 最常用)
• 网站2： https://componentsearchengine.com/index.html
• 网站3： https://www.snapeda.com/home/

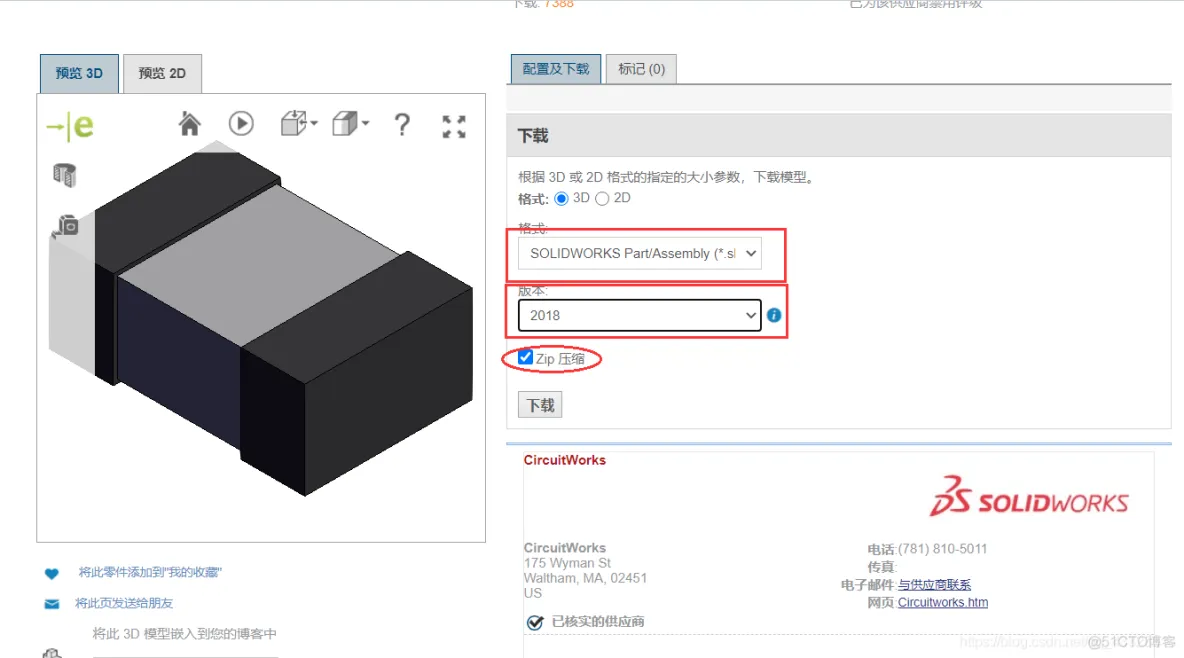

以 网站1 为例，下载3D模型文件

• 格式：默认格式即可，SolidWorks Part
• 版本：注意和自己的 AD 版本相同，如果没有相同的，尽量选择较低版本

2.导入3D模型

• 打开 AD 软件，进入 PCB 库

• 快捷键 P + B，注意把输入法调成英文输入（按下Shift）
• 之后 按下 Tab 键 选择属性，Generic → \to→ Embed Model → \to→ Choose
• 选择模型的路径

• 放置完成后，切换3D视图（按下数字3即可）

3.更新 PCB

• 找到封装右击选择 Update PCB with xxx（xxx表示所要更新的封装）
• 之后 PCB 的 3D 视图就会更新

4.总结

不同版本的 AD 导入 3D 模型的步骤可能有些差别，不过大同小异
快捷键的使用可以事半功倍，不同版本之间快捷键基本相同
