AltiumDesigner技巧：导入模型呈现3D PCB效果

• 玩电子的一定熟悉AD软件，它的线性缩放功能和实时3D渲染功能让人欲罢不能，最酷炫吊炸天的还它的是3D PCB渲染，真正做到了所见即所得，下面重点介绍如何呈现完美逼真的3D电路板效果。
• 首先想要呈现逼真3D，首先要有逼真3D模型。而且PCB板上那么多原件难道要一个个放上去吗？当然不会这样笨？其实只要在画完PCB封装时把3D模型一块放上去就可以了，以后只要使用这个元件就已经自带3D了，而且是跟元件绑在一起的，要为这个设计点赞！
• 下面就具体实例介绍如何放置3D模型到PCB封装库里。
• 1、用Solidworks或是PRO/E等3D软件画模型，细节越多越逼真，然后导出保存为step214格式。不会画的可以到网上下载。

2、在AltiumDesiger中打开PCB封装库，选择元件，按下图操作

接着上面步骤，按一下键盘“tab”键，弹出右侧工具栏，按下图操作选择要导入的的step格式的3D模型。

3、鼠标点下如下图所示的“暂停”后点击鼠标左键进行放置。

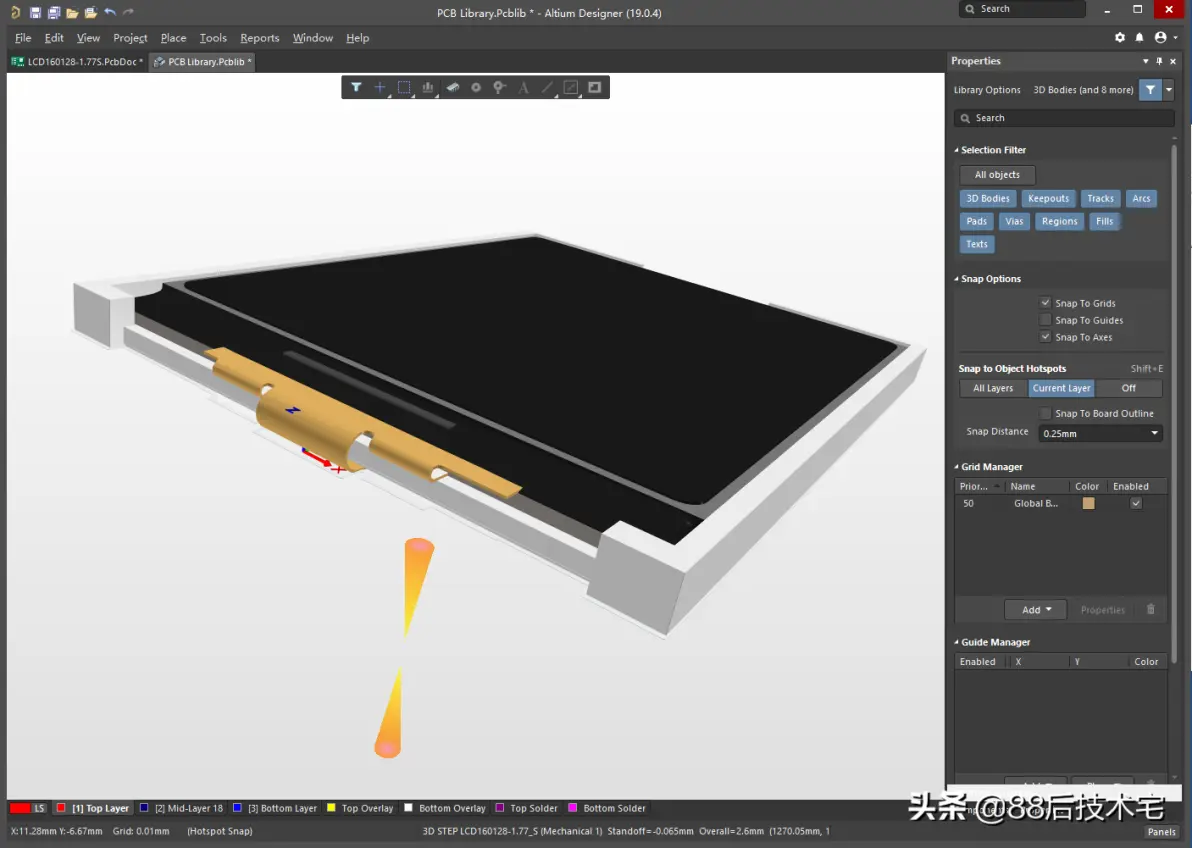

4、在英文输入法状态下，按键盘数字键“3”切换到3D显示，然后鼠标单击3D模型进行选中，在右侧工具栏按下图操作进行位置角度调整。

5、检查3D模型与2D封装放置是否吻合，然后保存元件库。

6、设计个PCB，按数字键“3”切换到3D模式，如下图所示，以后只要画完PCB就可以直接切换到3D显示了。

7、如需要将此3D PCB导入到结构中装配查看，按下图操作保存STEP文件给到结构工程师。

• 可能有人觉得这个功能花里胡哨不实用。但以我个人多年使用心得，认为这个功能非常有用，真真做到所见即所得，可以直观查错，还可以在3D中装配规避干涉，缩短开发周期。大家觉得呢？欢迎评论区讨论。
