打造炫酷PCB板3D效果：详细教程

摘要：现在很多互联网+硬件的产品，都喜欢在官网放上产品的3D爆炸图，以展示自己产品的组成结构，并标注自己产品哪些哪些地方用了多么牛X的技术或者元件，以凸显产品的逼格。其中便少不了电路板。下面和大家讲解用AD+keyshot软件制作高逼格的3D电路板效果图。

1、制作贴图

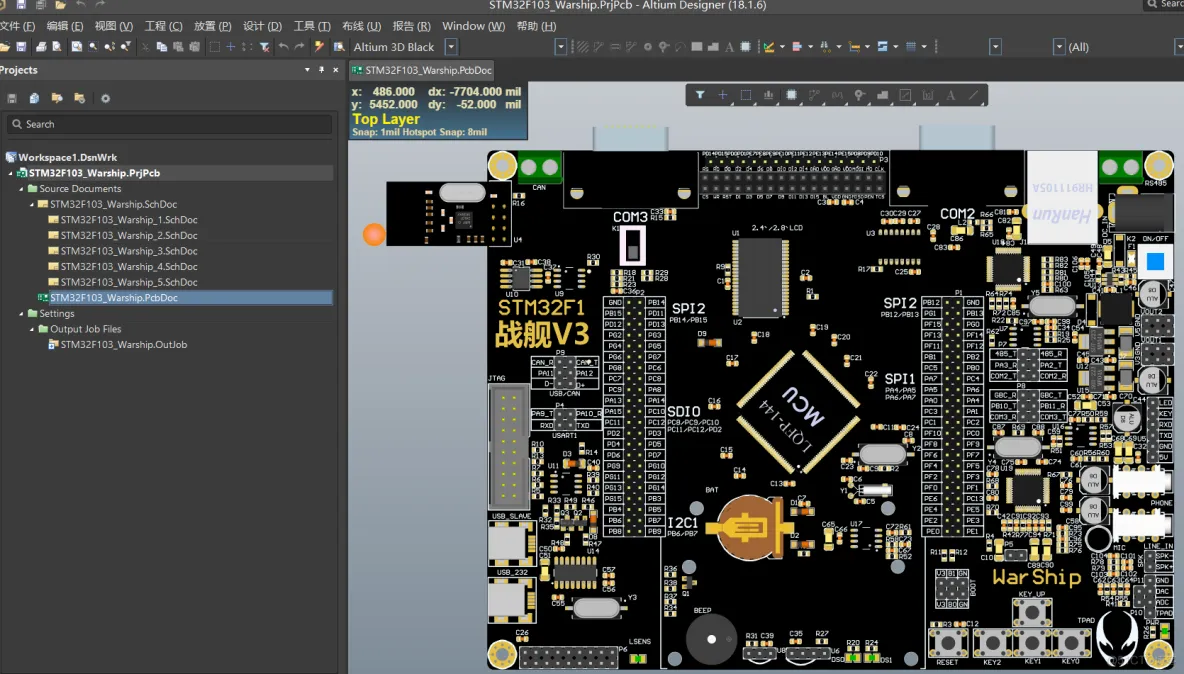

1、打开AD软件，进入PCB的3D视图。

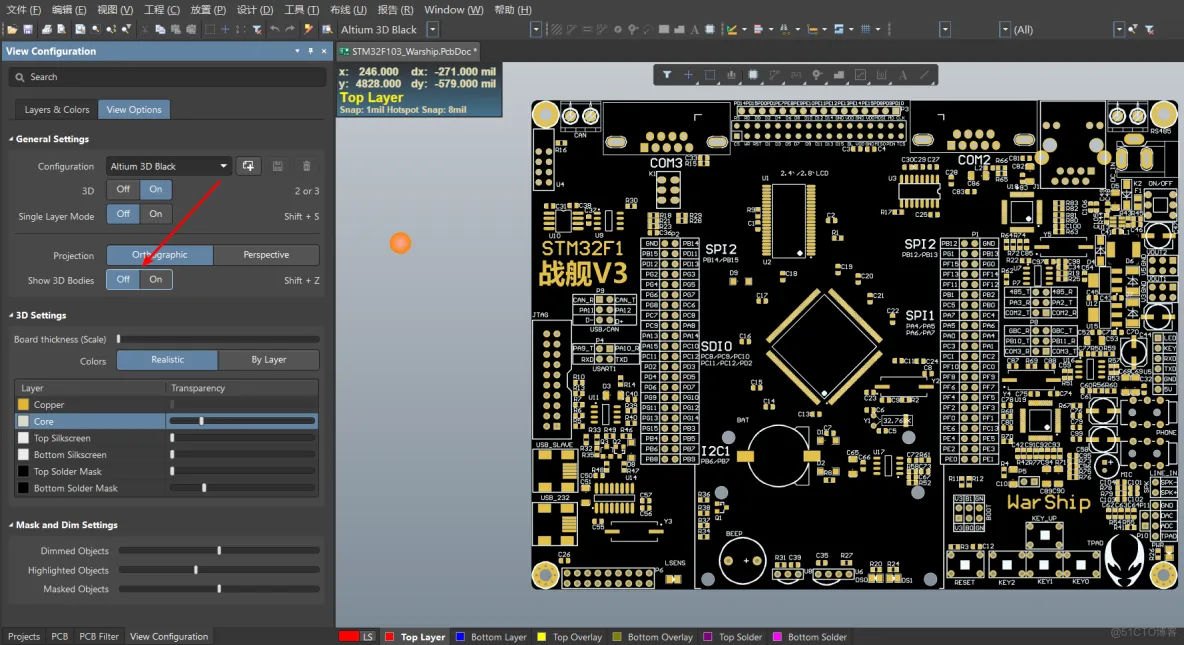

2、在3D视图下，按下B键调出视图配置文件，关闭3D视图显示。由于在渲染软件中只是渲染出效果图，并不会有丝印，所以要制作贴图，也就是现在AD软件中把图片截图下来。

3、使用截图软件将图片截图下来并保存。

2、导出step文件

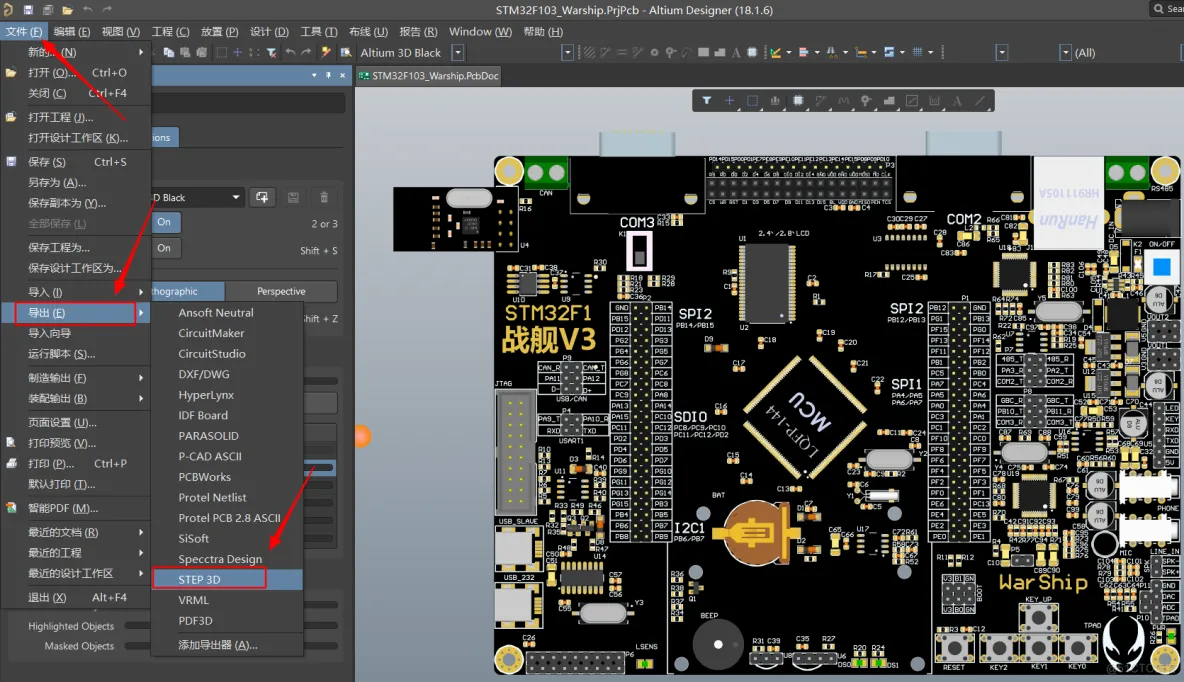

1、依次点击文件—导出—STEP 3D

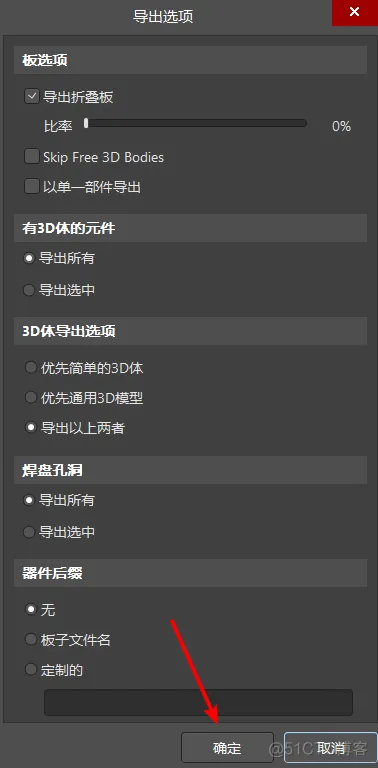

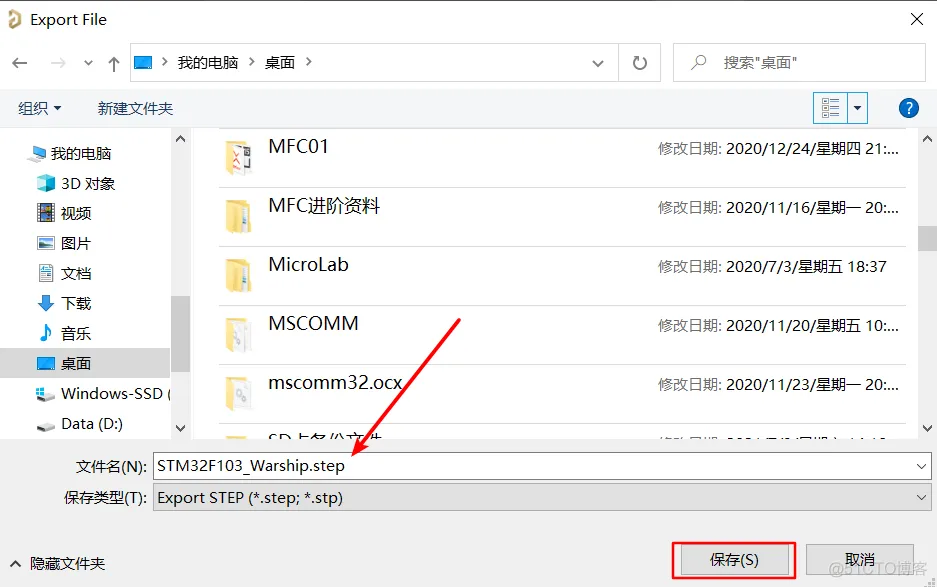

2、默认导出选项，然后点击确定。

3、开始渲染PCB

1、正面贴图

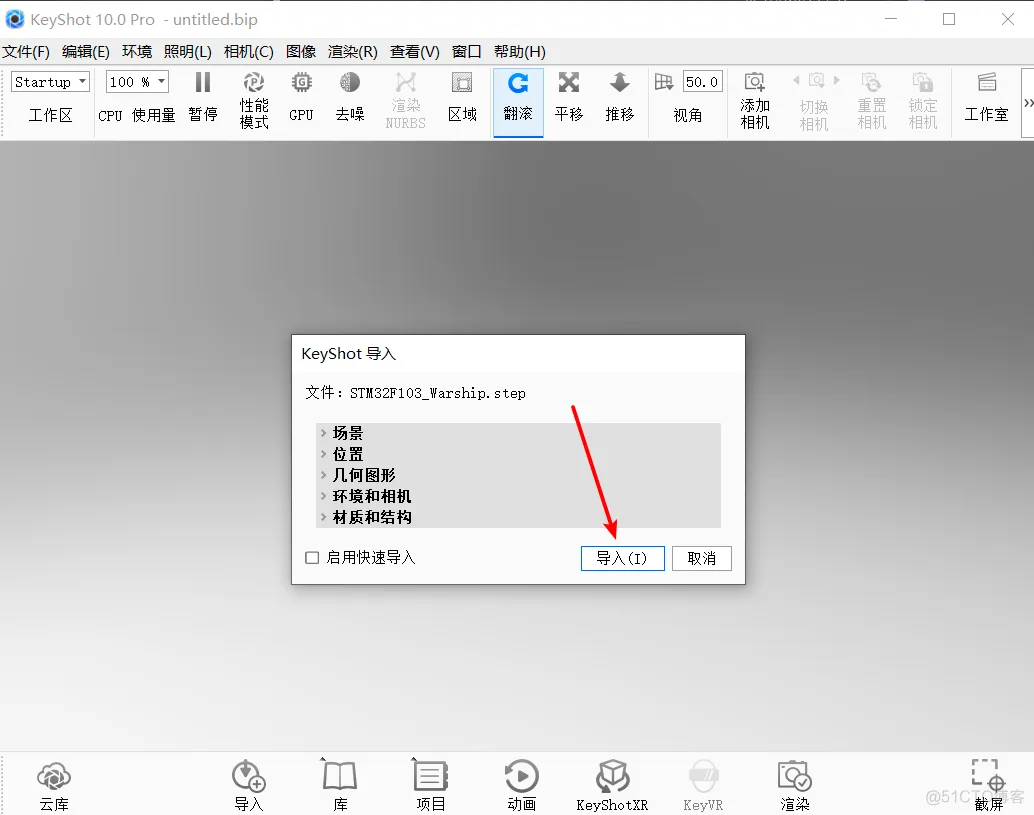

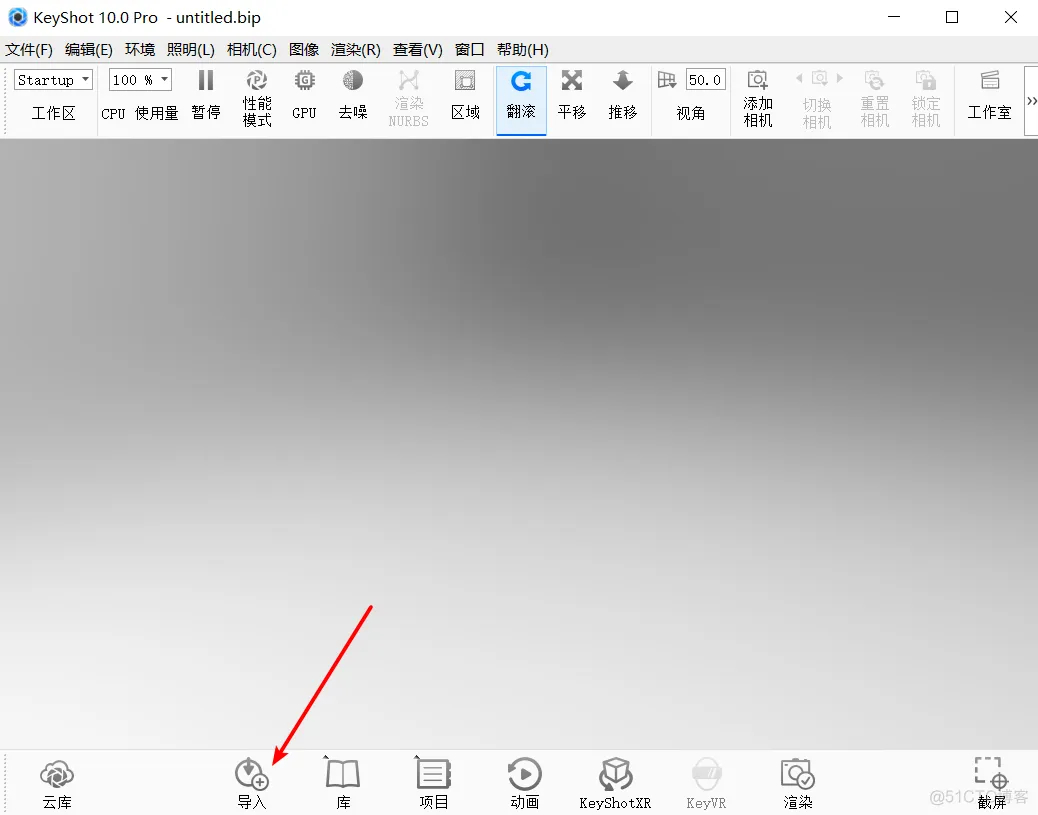

1、这里使用的是keyshot软件。将KS软件安装完成后，导入上一步生成的step文件。

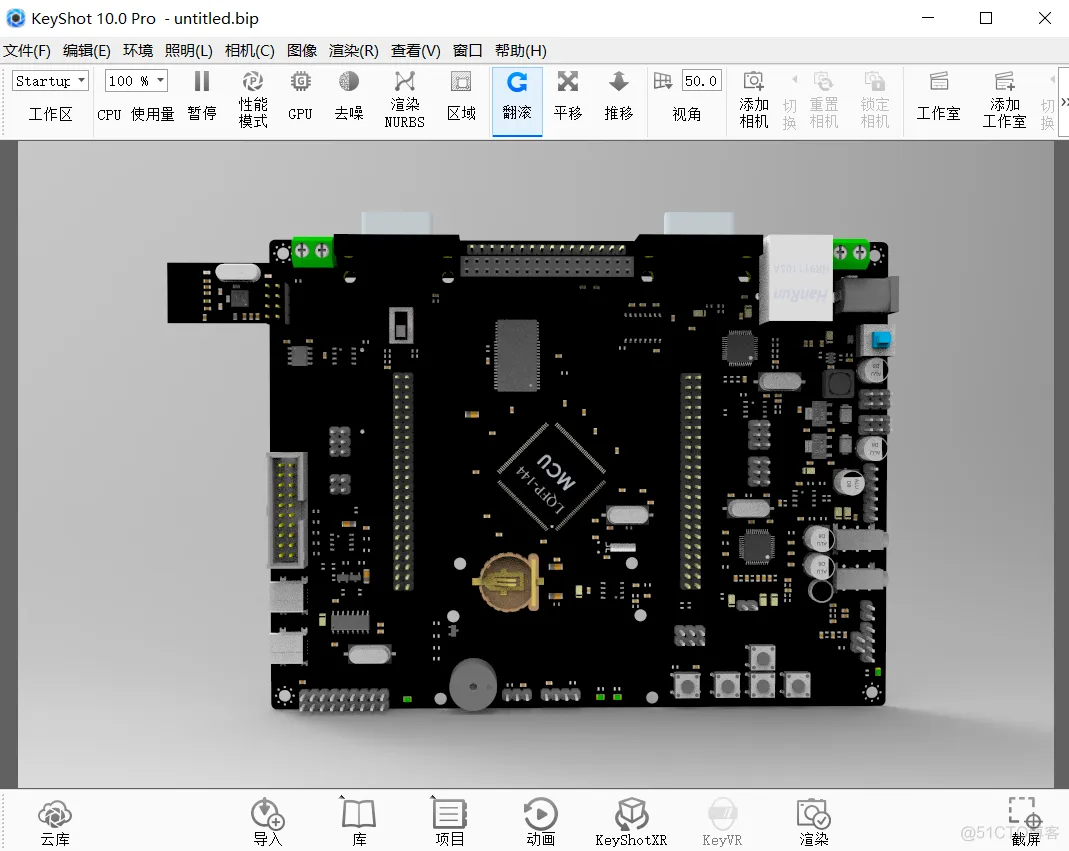

2、导入完成后发现并没有丝印层，所以现在要开始贴图加丝印。

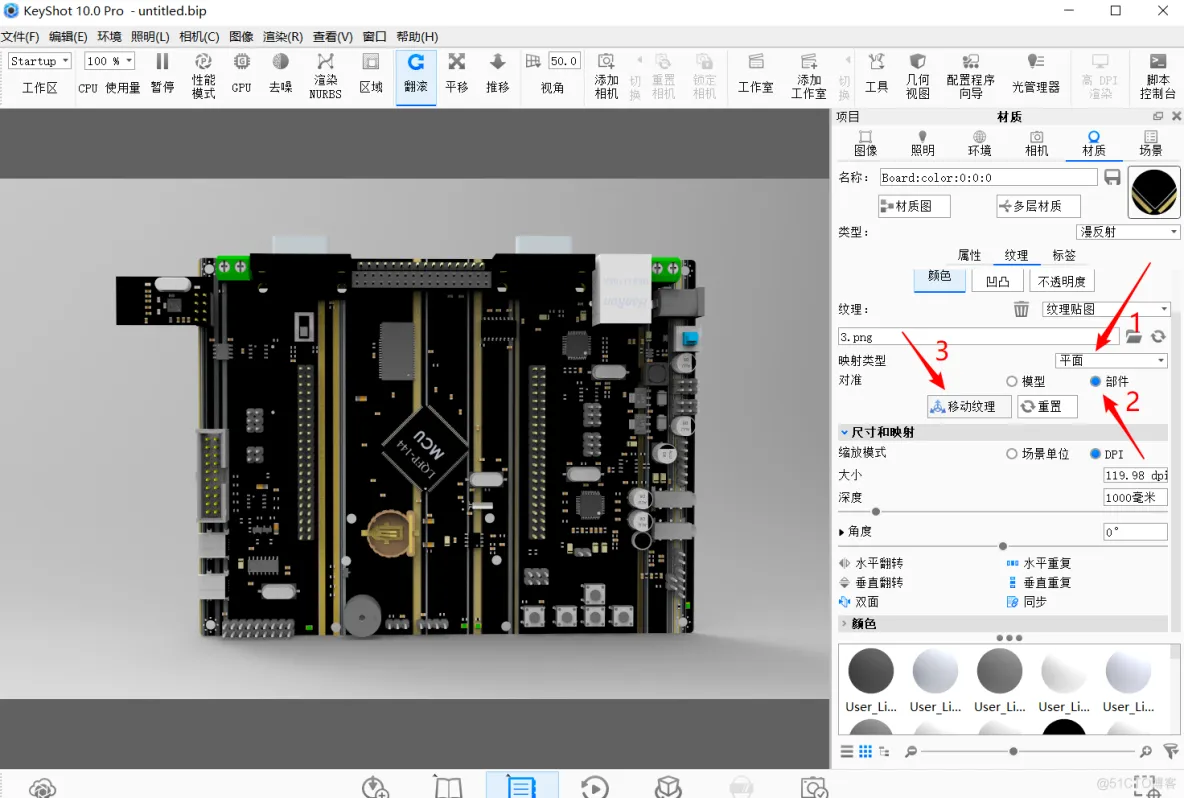

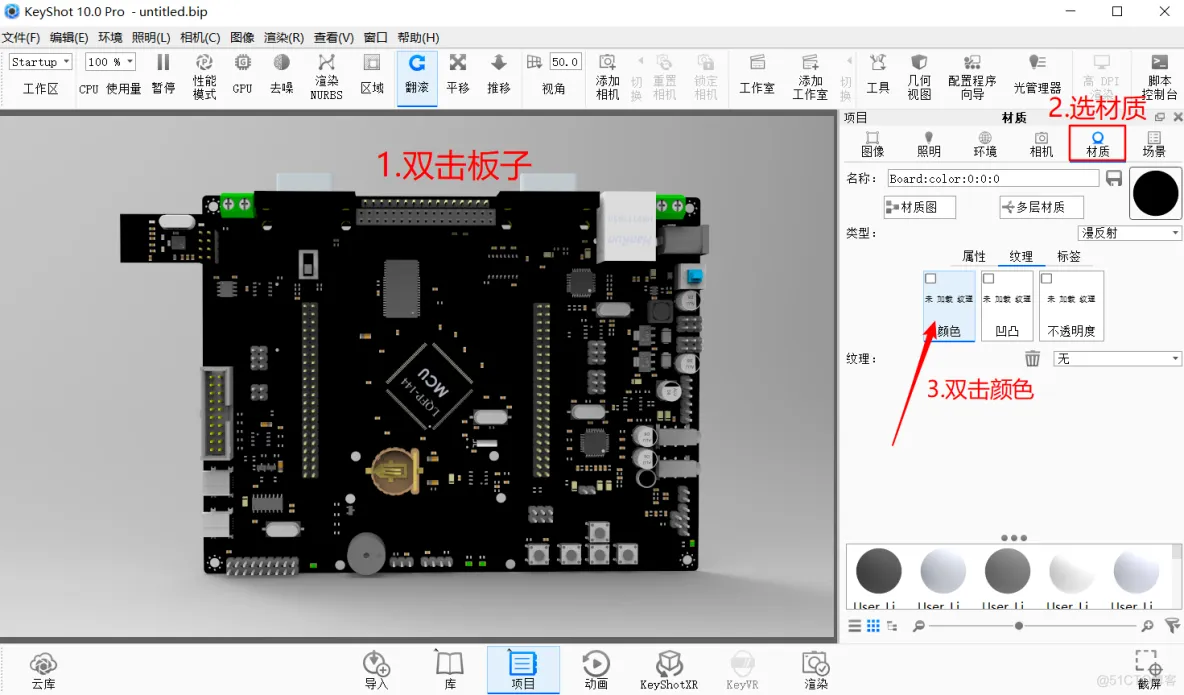

3、在空白界面双击板子，在弹出的项目配置选项卡中，一次点击材质—纹理。然后双击颜色标签。选择第一步的截图(.png)文件。

4、然后需要设置以下几点

• 映射类型：平面
• 对准：部件

然后点击移动纹理选项卡。

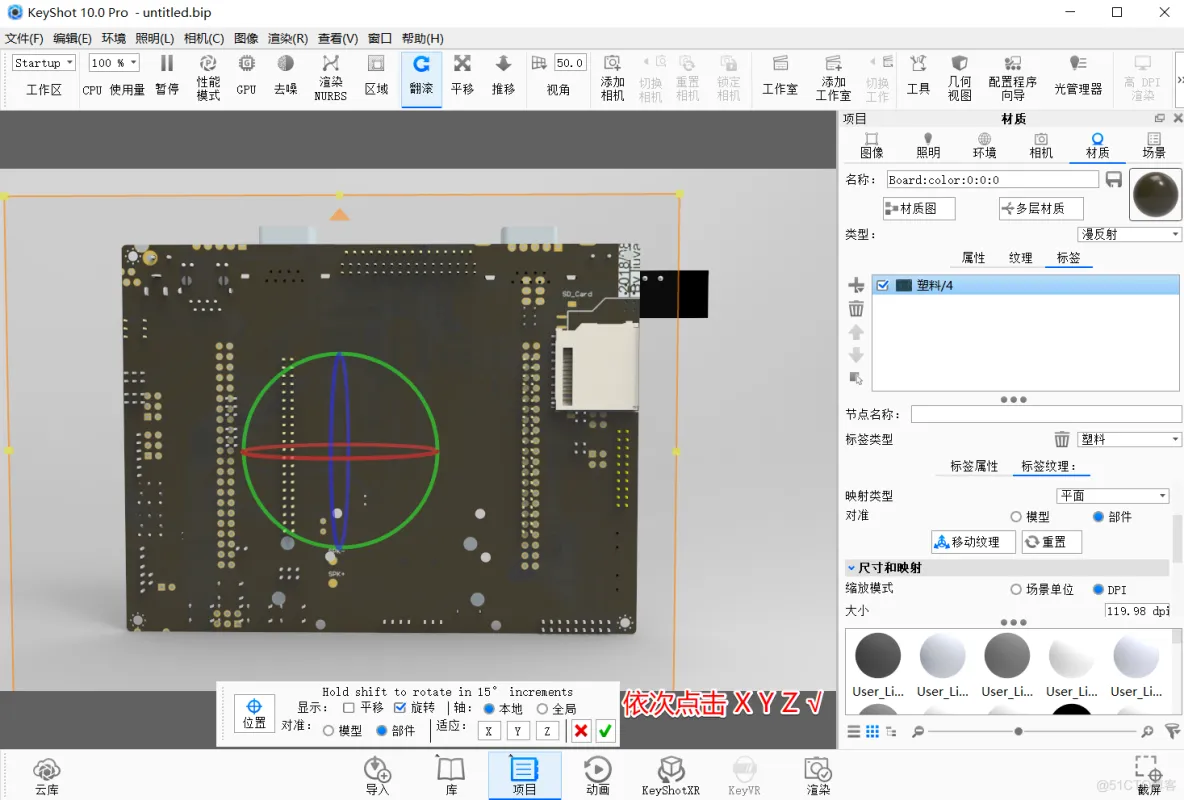

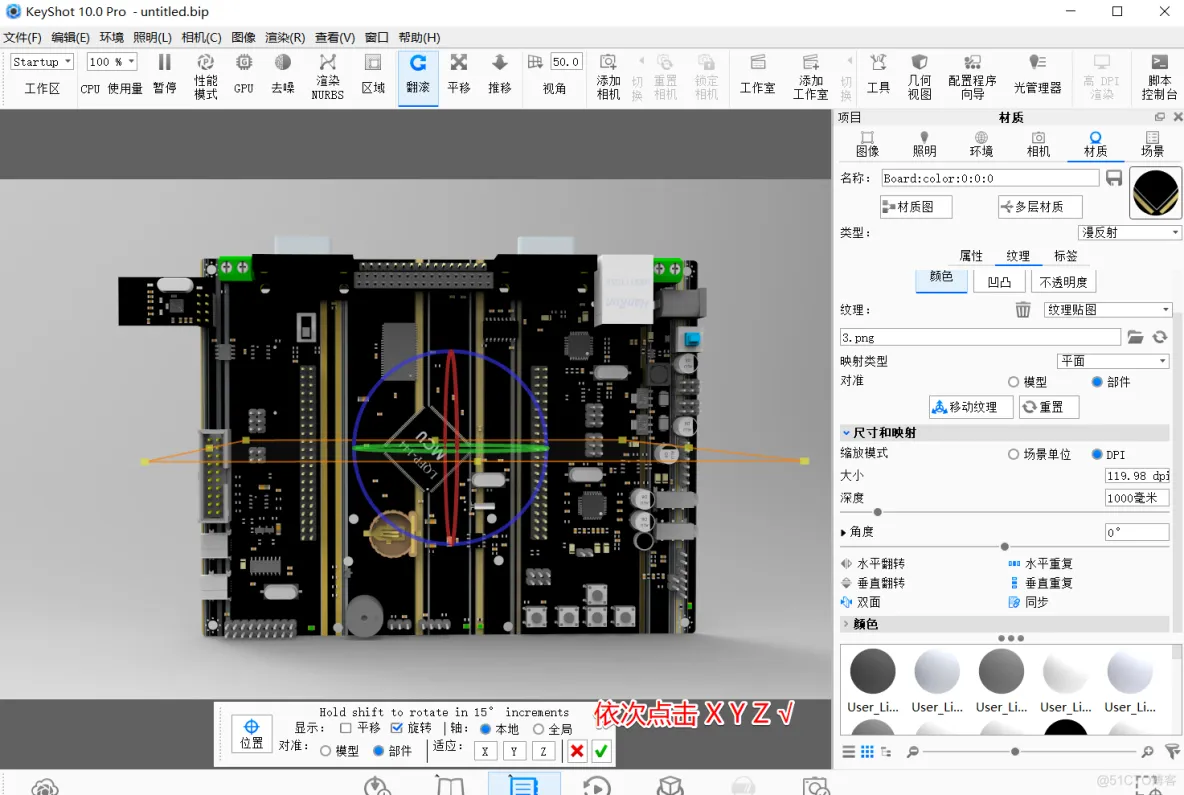

依次点击X Y Z √，记住一定要按照上面的操作，否则可能贴图不成功。

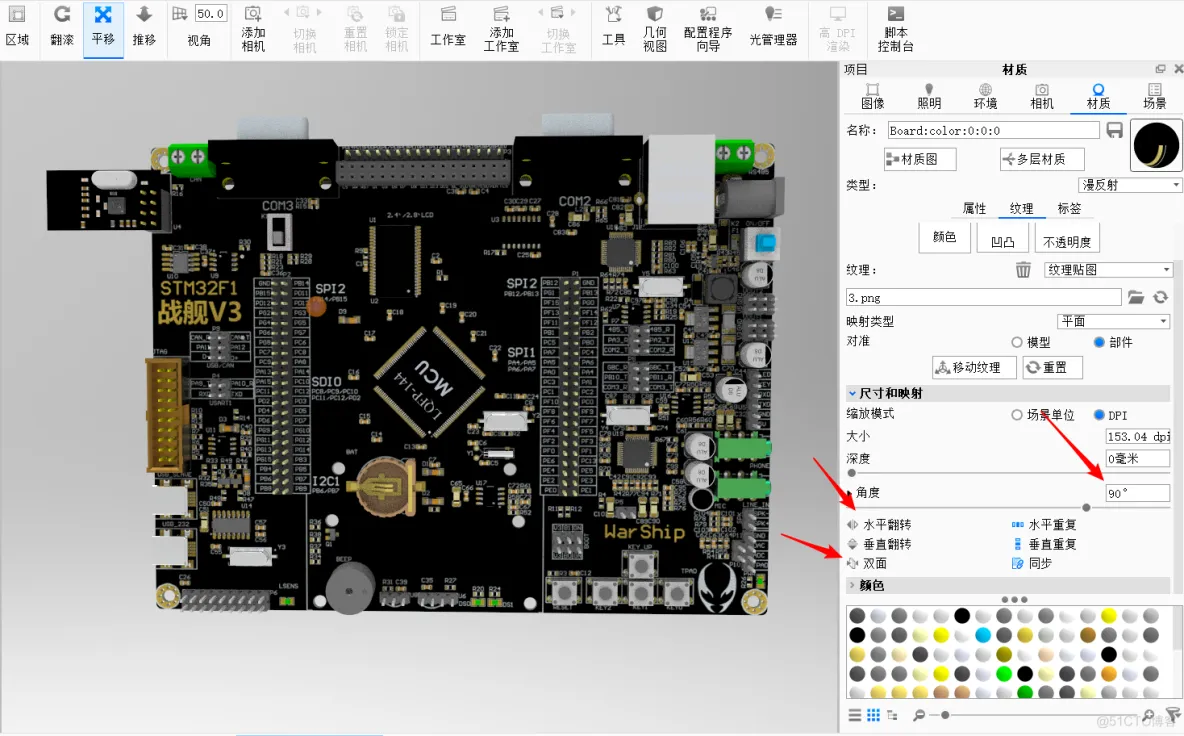

最后角度选择90度，水平翻转贴图，取消单面显示即可。

2、反面贴图

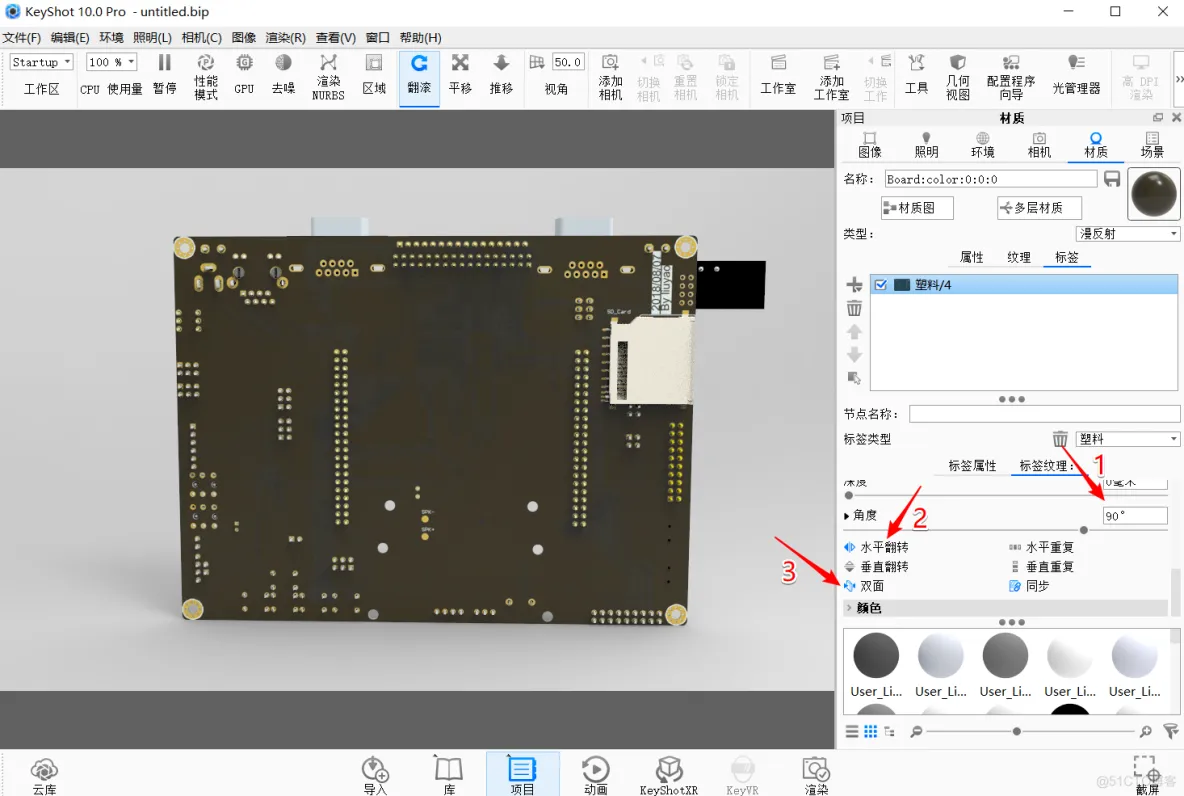

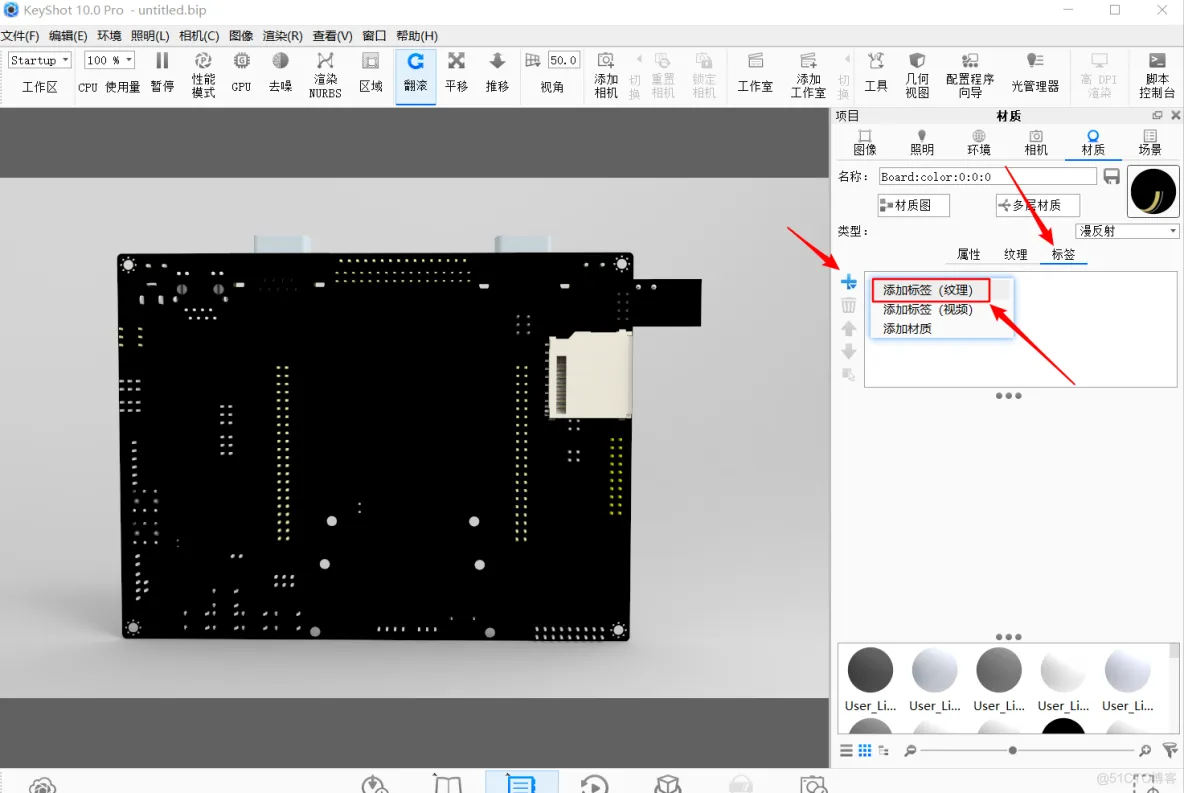

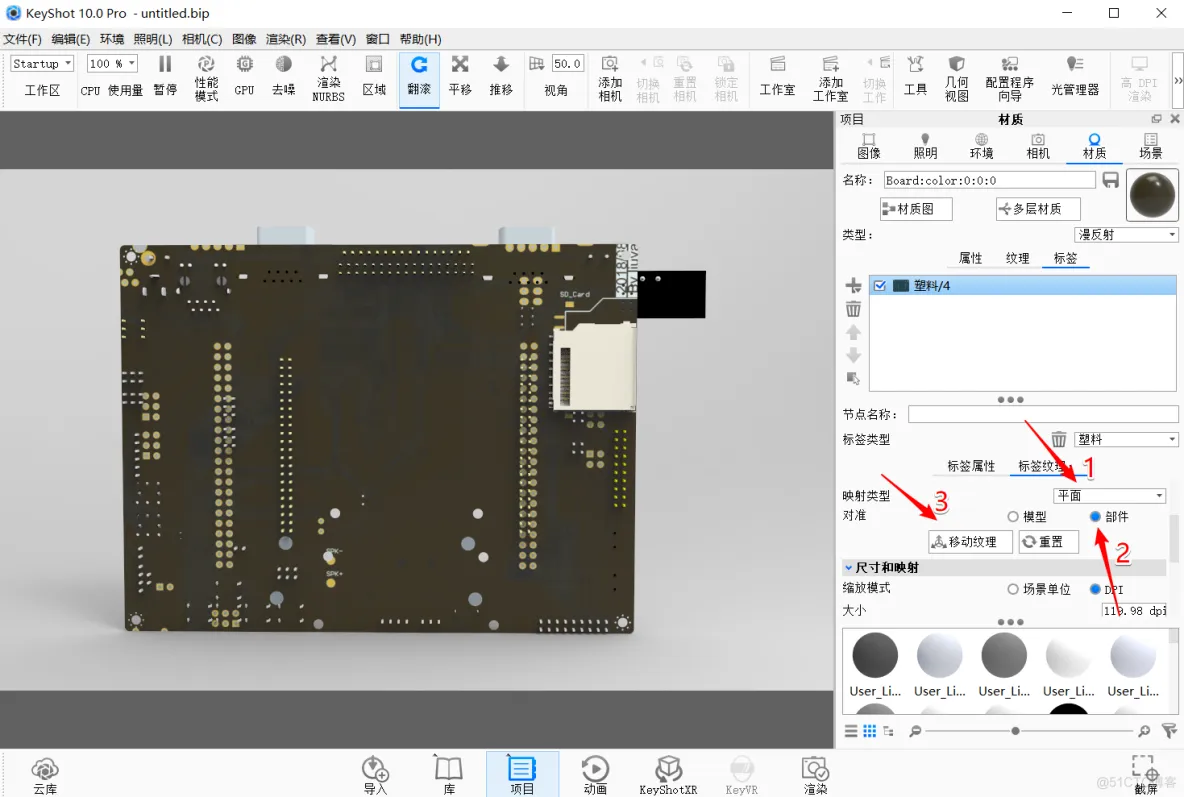

反面贴图和正面贴图的操作基本一样，不同的是，反面贴图时要选择标签，以添加标签的方式添加反面贴图图片，图片添加完成后的操作和正面贴图操作一样。

3、给物体赋材质

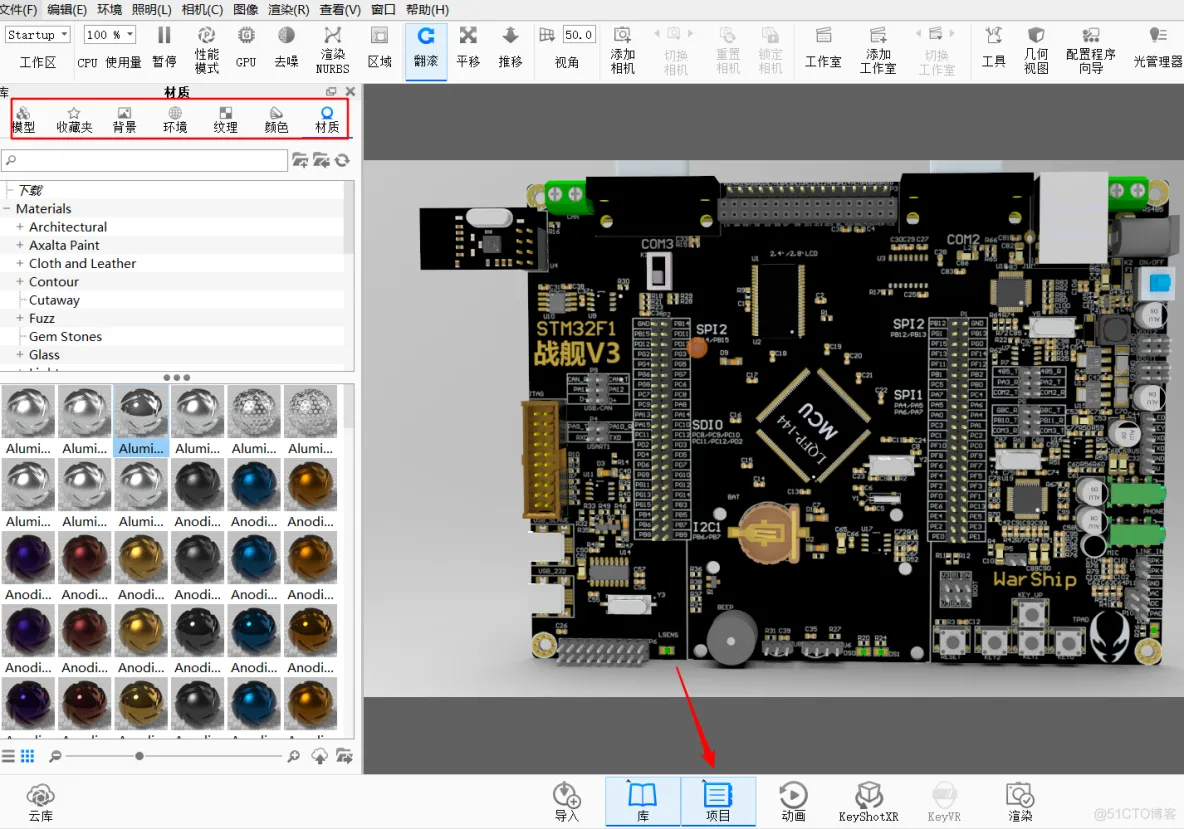

下面的操作才是真正的渲染贴图。单击“材质”选项卡，打开材质库，通过快捷键M也可以打开它。按下 Shift+鼠标左键单击选中某一个材质，再在物体上按下Shift+鼠标右键单击即可指定给该物体。另外，也可以将某材质直接拖到某个物体上就可以把材质赋给某个物体。双击物体即可修改物体的材质属性。

4、选择光照环境

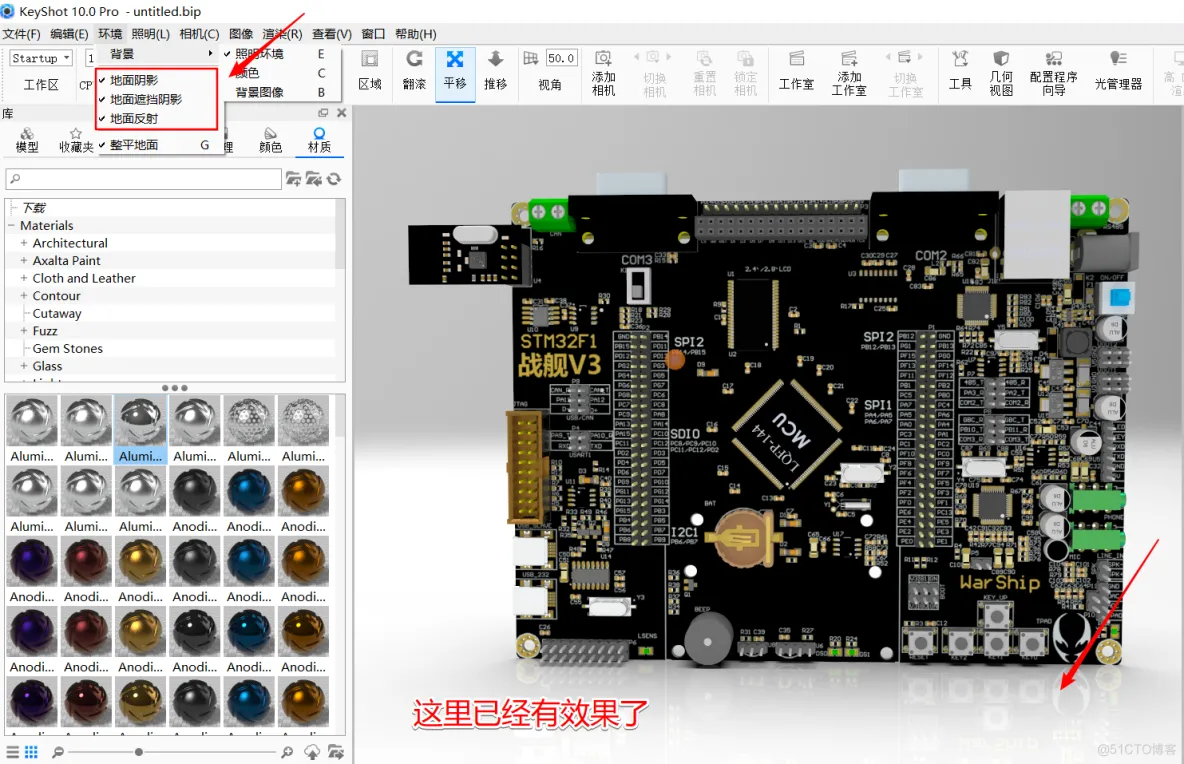

单击“环境″按钮打开环境库，将棊环境直接拖到当前场景中即可使用该环境。按下αtrl-鼠标左键并拖动冋以旋转场景，按下Ctrl+R键可以重设场景。可以使用键盘上的方向键来调节亮度。左右箭头是微调，上下箭头是粗调。

5、选择背景图片

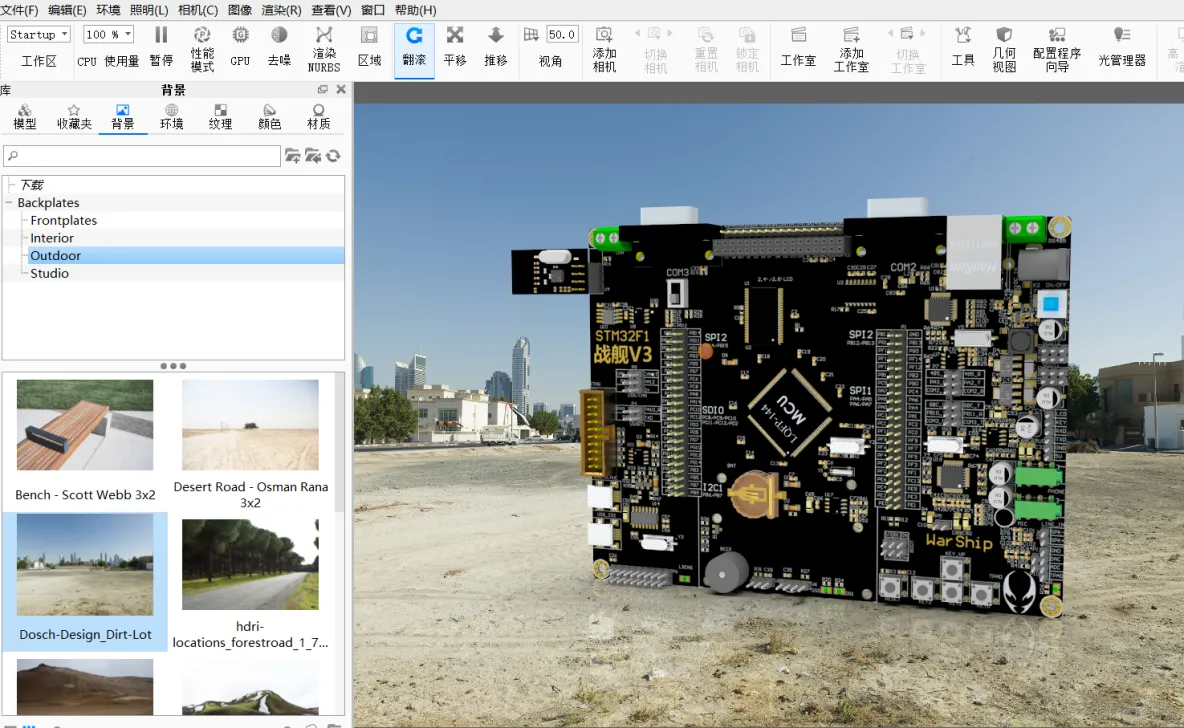

单击“背景”按钮打开背景图片。按住Ct+B键可以实时地把模型放入到肖景图片中，但是照亮模式的灯光仍然是环境贴图。可以按B键来移除背景图片，按E键可以切换环境的显示。

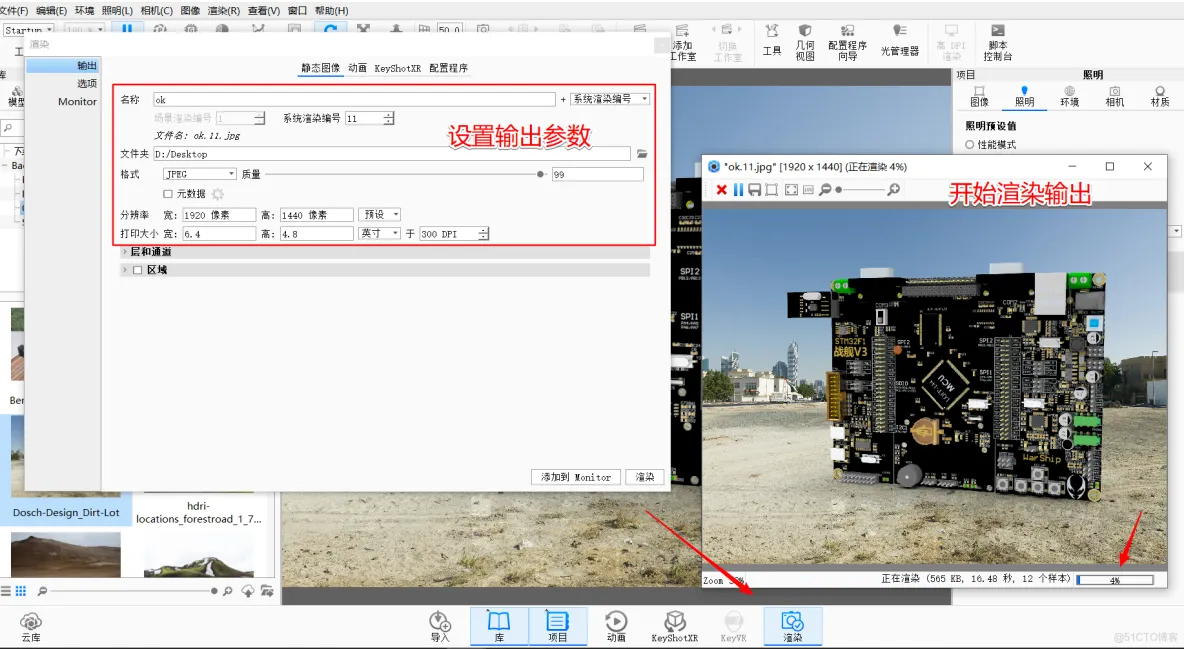

5、导出渲染图片

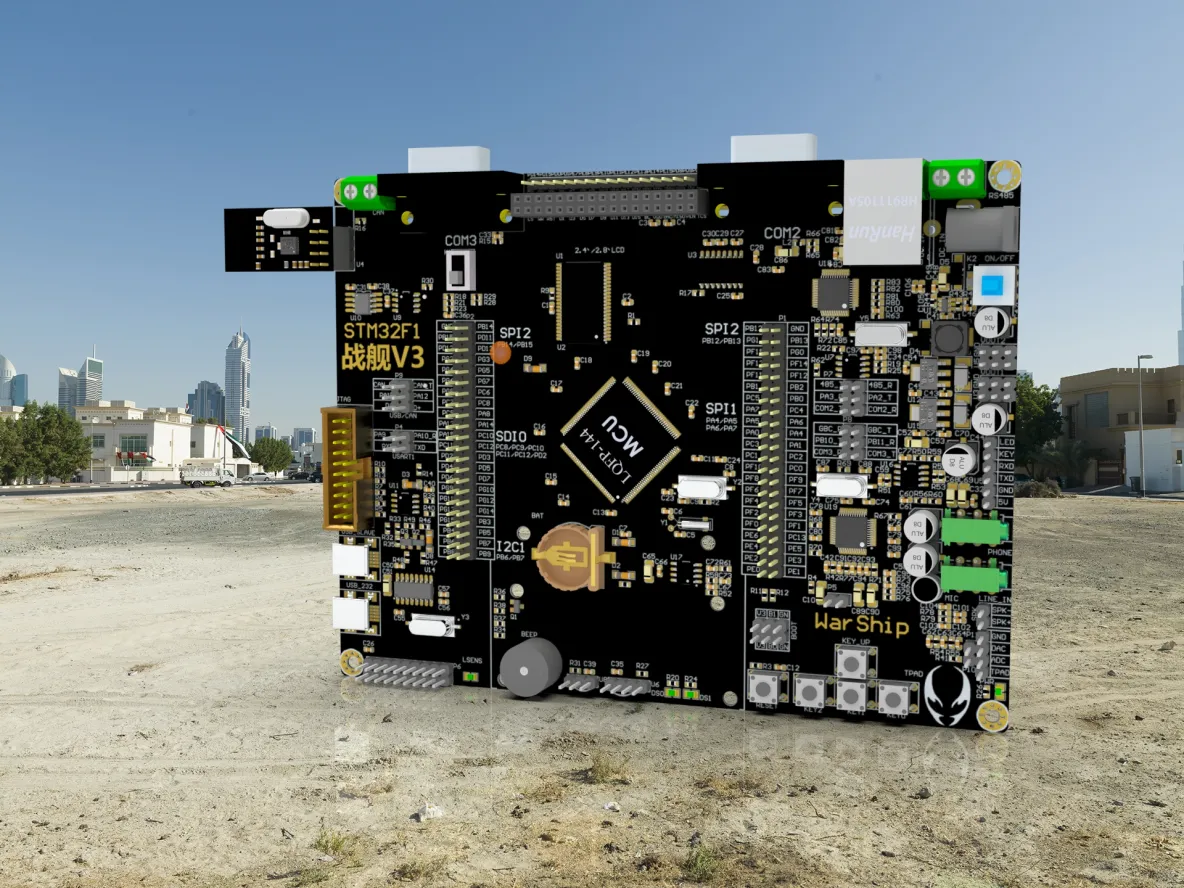

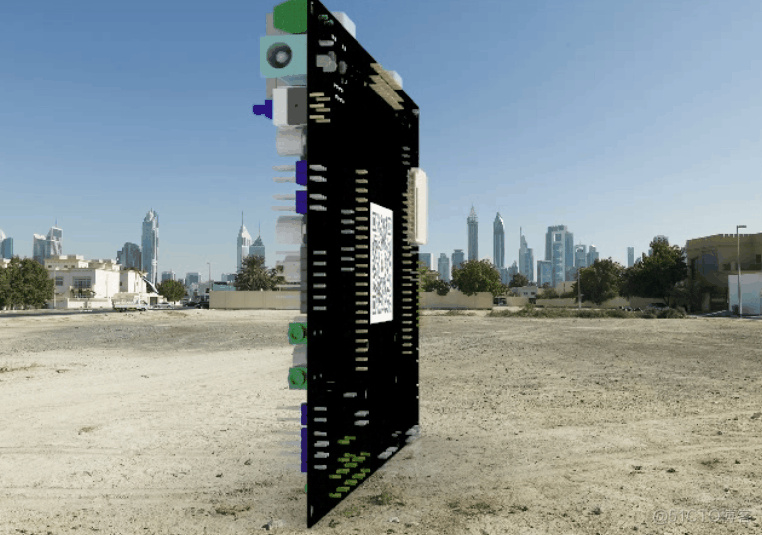

6、实际效果

备注：

1、渲染需要安装keyshot软件，安装包在后台回复：keyshot，即可获取。

2、keyshot实时渲染非常吃显卡，若电脑配置较低，可能会很卡。

3、由于上传图片大小有限制，所以可能看起来比较模糊，但实际上渲染出来非常高清漂亮。
