VFD荧光屏DIY：自制时钟全攻略

真空荧光显示屏（VACUUM FLUORESCENT DISPLAY）是从真空电子管发展而来的显示器件，由发射电子的阴极（直热式，统称灯丝）、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成。它利用电子撞击荧光粉，使荧光粉发光，是一种自身发光显示器件。

跟LED、LCD相比较，由于它可以做多色彩显示，亮度高，不受周围环境的影响，即使在晚上，也同样发出鲜亮的光彩。
VFD的寿命在3万小时以上的连续工作寿命，即可以持续工作十年以上，比LCD、LED的寿命要长几乎一倍左右。
VFD荧光显示屏，VFD荧光显示屏由于其高亮度，多色彩，长寿命，抗干扰，高亮度等特性被广泛应用于各类家电，衡器，电子仪器仪表，军工等很多领域。

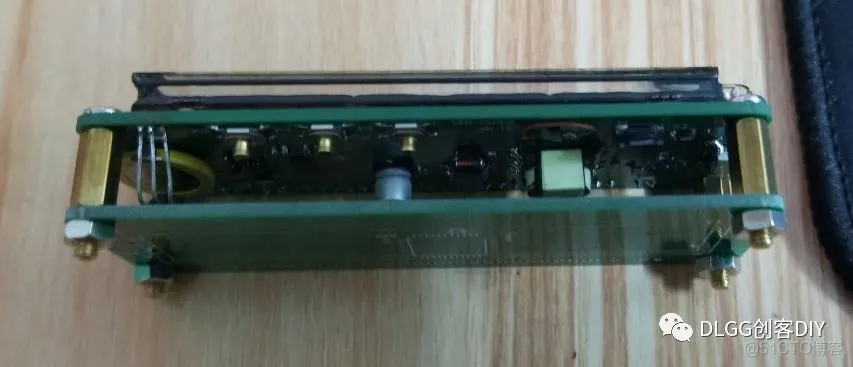

先发最终效果照片

硬件设计

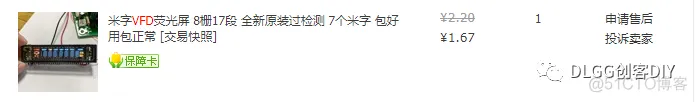

采购原件

打折不到2元，相当便宜

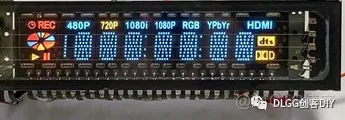

全亮效果图：

收货

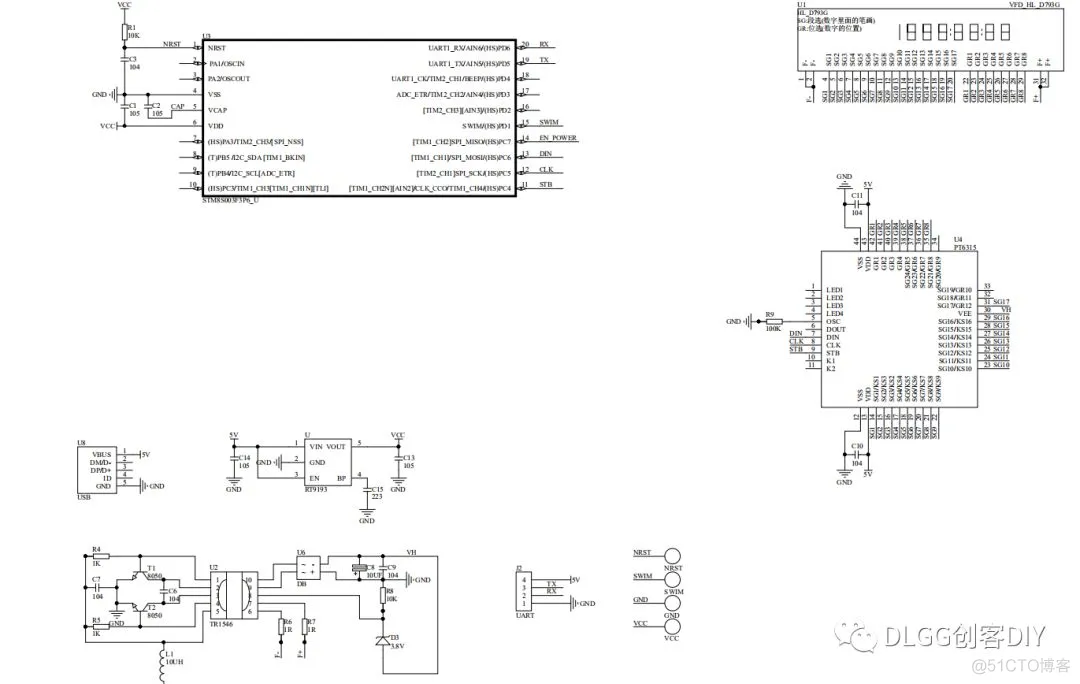

原理图及PCB

上图是完整原理图，具体参考文章结尾资料链接。

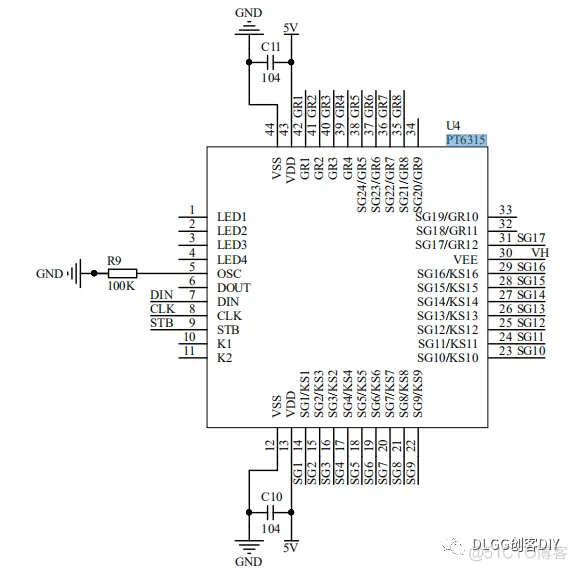

VFD荧光屏驱动芯片：PT6315

VFD荧光屏升压电路：
