无极性电容封装以RAD为标识,有RAD-0.1 RAD-0.2 RAD-0.3等。
后面的娥数字代表焊盘中心孔间距,单位英寸 1in=1000mil 0.1in =100mil=0.254mm

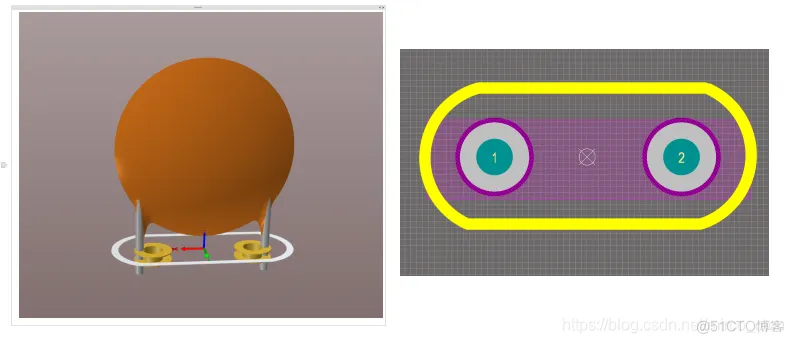

常见的瓷片电容(104)其封装就是RAD-0.1,其表示为无极性电容,两引脚间距为0.254(100mil)

极性电容封装以RB为标识,有RD.2/.4 RB.3/.6 RB.4/.8等,
第一个数字代表焊盘中心孔间距,第二个数字表示电容直径。单位英寸

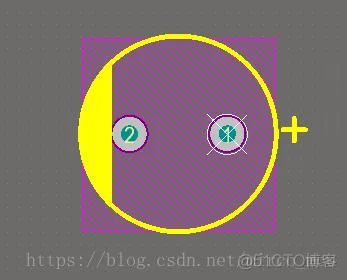

如下为RB.2/.4 ,其引脚间距为200mil,直径为400mil
有时在在描述描述封装时会直接说电容的直径和高度,C12*16,表示该电容直径10mm,高度16mm。

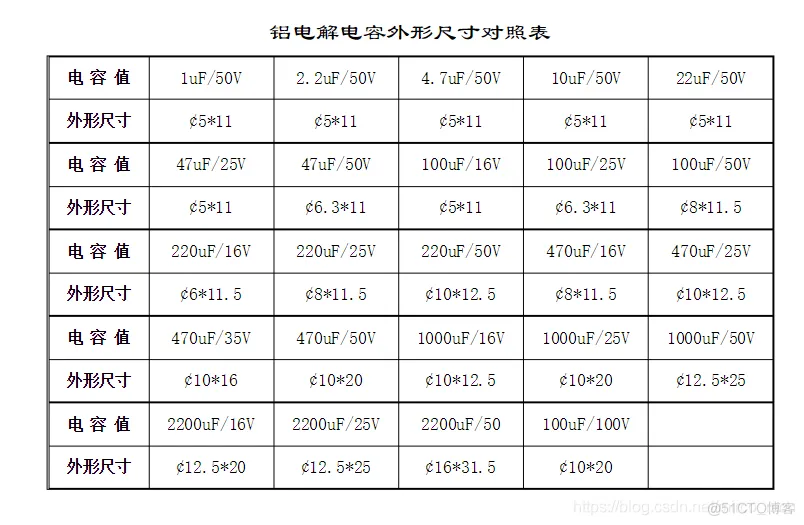

常见铝电解电容的尺寸与容量关系如下:

无极性贴片电容封装尺寸标准如下:

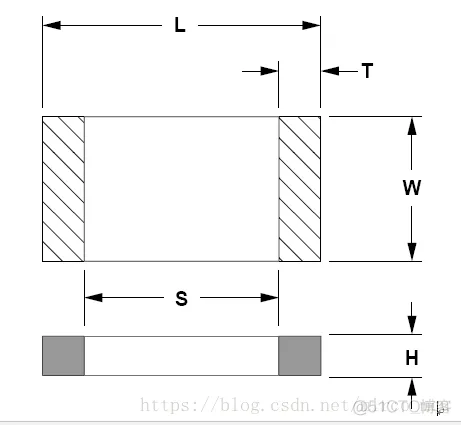

贴片电容封装实际尺寸
| ComponentIdentifiermm(in) | L | S | W | T | H | ||||
| min | max | min | max | min | max | min | max | max | |
| 1005(0402) | 0.90 | 1.10 | 0.30 | 0.65 | 0.40 | 0.60 | 0.10 | 0.30 | 0.60 |
| 1310(0504) | 1.02 | 1.32 | 0.26 | 0.72 | 0.77 | 1.27 | 0.13 | 0.38 | 1.02 |
| 1608(0603) | 1.45 | 1.75 | 0.45 | 0.97 | 0.65 | 0.95 | 0.20 | 0.50 | 0.85 |
| 2012(0805) | 1.80 | 2.20 | 0.30 | 1.11 | 1.05 | 1.45 | 0.25 | 0.75 | 1.10 |
| 3216(1206) | 3.00 | 3.40 | 1.50 | 2.31 | 1.40 | 1.80 | 0.25 | 0.75 | 1.35 |
| 3225(1210) | 3.00 | 3.40 | 1.50 | 2.31 | 2.30 | 2.70 | 0.25 | 0.75 | 1.35 |
| 4532(1812) | 4.20 | 4.80 | 2.30 | 3.46 | 3.00 | 3.40 | 0.25 | 0.95 | 1.35 |
| 4564(1825) | 4.20 | 4.80 | 2.30 | 3.46 | 6.00 | 6.80 | 0.25 | 0.95 | 1.10 |
一般常用的封装为0805和0603两种,不过由于体积限制这种无极性贴片电容的容量不是很大。
大容量的贴片电容一般选择贴片钽电解电容或者贴片铝电解电容
钽电解电容:常用的有4种,A、B、C、D型,其封装大小分别为:3216 3528 6032 7343
单位毫米,同样数字分别表示长和宽
其优点为体积小,容量误差小,性能稳定,使用温度范围宽
但是也有一些缺点:耐压小,电流小,价格高
补充一下钽电解电容的封装与容量的对应表

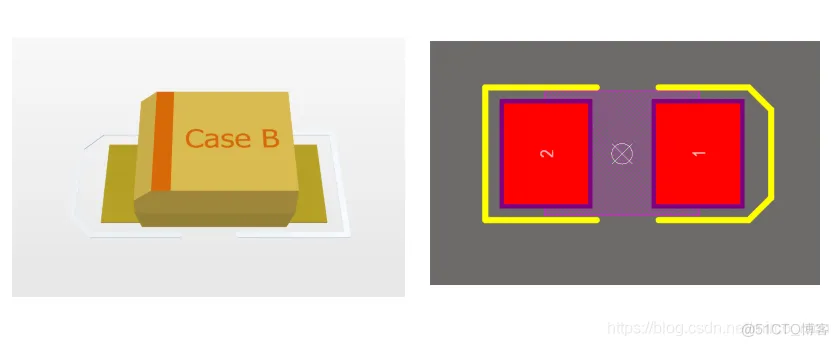

下图是B型的3d模型和封装

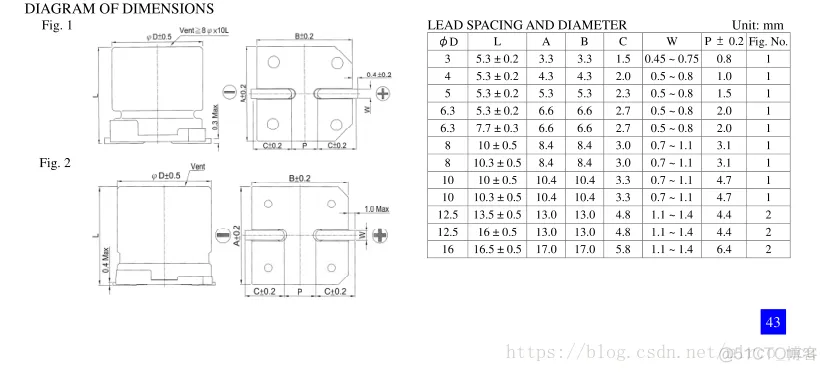

贴片铝电解电容封装尺寸如下:

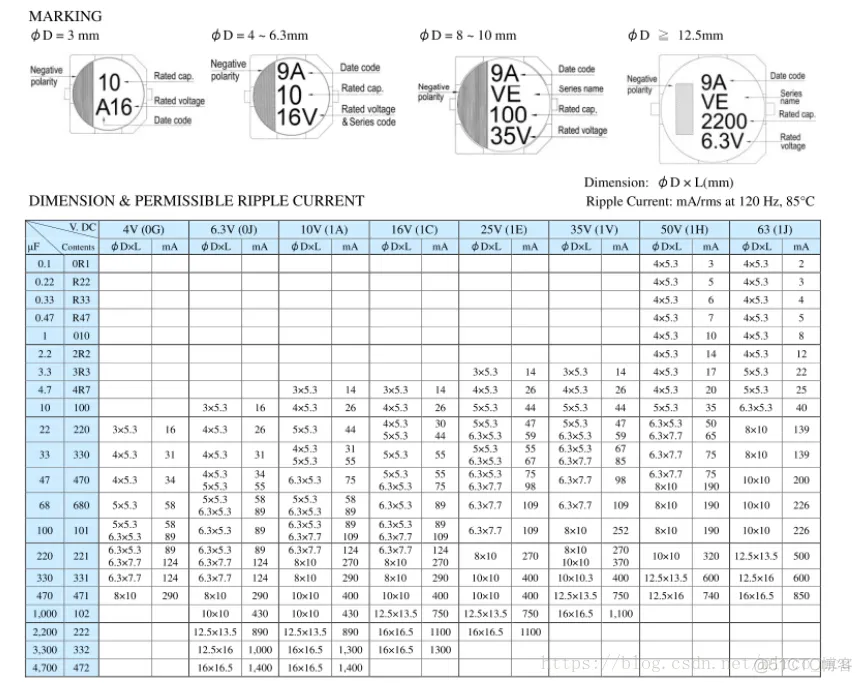

其常见尺寸与容量关系

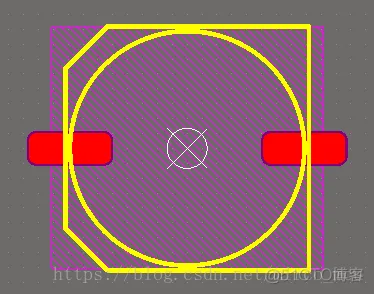

其3d模型和pcb如下
