产品
SSD（Solid State Drive）固态硬盘，以半导体闪存（NAND Flash）作为介质的存储设备。
主要由：主控，内存，缓存芯片DRAM，PCB（电源芯片，电阻，电容等），接口（SATA，SAS，PCIe等）。主体为PCB。
存储介质：1. 光学存储介质：DVD，CD等光盘介质，靠光驱等主机读取或写入。
2. 磁性存储介质：HDD。
3. 半导体芯片存储介质：SSD。主要是：闪存，3DX Point，MRAM，RRAM等。

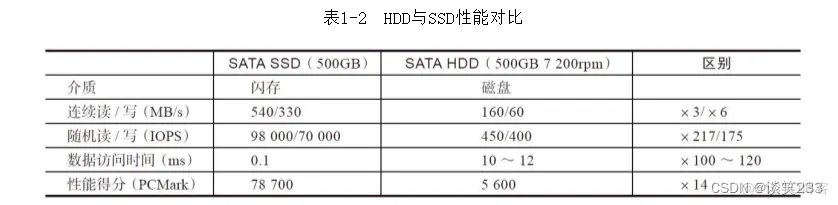

SSD相对HDD的优势：性能好：能超过几倍甚至几百倍，特别是在随机读写上。
功耗低：HDD为6~8W，SATA SSD为5W，待机时SSD可以降到mW。
抗震防摔：SSD内部没有机械部件，而HDD磁头和磁片发送碰撞，会产生物理损坏。
无噪音：因为SSD不需要HDD的马达。
小巧：HDD一般3.5/2.5寸。SSD除此之外还有可以贴在主板的M.2，甚至16mm*30mm的芯片级别。
SSD的三大模块:前端接口和相关协议模块。中间FTL层（包含:坏块管理，地址转换，垃圾回收，磨损均衡）。后端和闪存通信模块。
SSD前端负责和主机通信，接收数据和命令，返回状态和数据给主机。采用如：SATA（ATA协议），SAS（SCSI协议），PCIe（NVMe协议）等接口与主机连接。
SSD的几大核心参数：
基本信息：
SLC单位存储1bit速度快，寿命长，但价格为MLC的3倍。MLC单位存储2bit，速度一般，寿命一般，价格一般。TLC单位存储3bit，速度慢，寿命短，价格便宜。
性能剖析：
寿命剖析：总寿命是多少，能写入多少数据量
数据可靠性剖析：
功耗和其他剖析：
Standy/Sleep功耗：Standy，Sleep下，尽量把不工作的模块关闭，一般100~500mW。 DevSleep功耗：这是在Standy和Sleep在降一级，配合操作系统完成休眠，一般10mW以下。

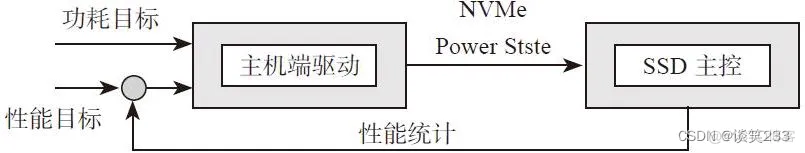

对于SSD的功耗模式需要和主机配对，当主机切换到某功耗模式下，SSD也进行切换。
S0：工作模式，OS可以管理SATA的Power State。
S1：低唤醒模式，系统上下文不会丢失，硬件负责维持。
S2：与S1相似，但处理器和系统Cache上下文会丢失。需要从系统的reset vector开始。
S3：睡眠模式，CPU不执行命令，SATA SSD关闭，除了内存之外的所有上下文丢失。保存一部分处理器和L2Cache配置上下文。
S4：休眠模式，CPU不执行命令，DDR写入SSD中，所有上下文丢失。
S5：相似S4，但不会保存和恢复任何上下文，消耗电量很少，可通过鼠标唤醒。
SSD温度传感器感受到70度，启动算法，限制闪存后端并发写的个数，但也带来性能的下降。
SSD的兼容性：
再读取硬盘分区表（PDT），找到活动分区中分区引导记录（PBR），并将控制权给PBR。（若任意一步出错都会导致蓝屏等）
兼容性认知：OS种类，主板上CPU南北桥芯片组信号和各个版本。BIOS各个版本。特殊应用程序各个版本。
接口形态：为了统一规范，制定了Form Factor规范。
SATA SSD为消费级产品和企业级低端产品。
PCIe借助高性能，以及NVMe的的定制和普及，开始兴起。
SAS SSD基本用于企业级，由于成熟的SAS协议和软件生态，从HDD到SSD，虽然介质变了，但接口没变。
mSATA与标准SATA相比体积减小，用于消费级笔记本，但M.2出现后，基本替代了M.2。
M.2作为超极本量身定制的接口标准，用于替代mSATA，具备小巧等特点。
U.2 起步于PCIe，后用于统一SATA，SAS，PCIe物理接口，减少下游SSD应用场合的接口复杂度。
2.5寸：主流企业的SSD，包括SATA，SAS，PCIe接口。由于闪存密度逐年增大，容量会越来越大。
M.2：B和M key，是两种主流M.2的定义。B为Socket 2，M为Socket 3。M可以多支持PCIe 4通道。
BGA SSD：随着高度集成化，封装技术越来越成熟，PCB 2.5寸大小的存储器可以放到16*20 mm^2 BGA中。
M.2 BGA相对M.2 节约15%空间，增加10%电池寿命，节约0.5~1.5mm的高度。具有更好散热性（封装后，由ball pin传导走）
江波龙P900PCIe BGA SSD：率先发布目前世界最小尺寸的NVMe PCIe SSD（11.5mm*13mm）。容量方面可以提供512G~60G的选择。支持PCIe接口，NVMe协议，主控配备硬件加速器。
支持微软HMB功能，支持Boot Partition功能，采用了64层3D TLC，相对2D有更高存储密度。
SDP（SATA Disk in Package）：将SSD主控，闪存芯片封装成一体化模块，只需要加上外壳就成为了SSD产品。
相对传统PCBA品质高，灵活性好，CKD适合，库存管理轻松。同时SSD成品生产时间从15天缩短到1天。产能15k/天变为100k/天。
U.2：目的统一SAS，SATA，PCIe接口，方便部署。
固态存储市场：SSD正在取代HDD。
HDD与SSD应用场合：SSD主要存放热数据，需求小，但性能优先的。HDD存放温和或冷数据。容量大价格优先的。
数据加速层：PCIe接口的高性能SSD
热数据：普通SATA SSD和SAS SSD
温数据层：高性能HDD
冷数据：HDD
归档层：大容量廉价HDD甚至磁带。
前端：主机接口：用来与主机通信，主要为SATA，SAS，PCIe。
SATA为Serial Advanced Technology Attachment 串行高级技术附件。
SAS 为Serial Attached SCSI 串行连接SCSI。SAS可以向下兼容SATA，接口标准上看，SATA为SAS的子标准，SAS控制器可以控制SATA盘，SATA控制器不能控制SAS盘。
SAS由3种协议构成：SSP用于传输SCSI命令。SCSI管理协议SMP用于对连接设备的维护和管理。STP用于SAS和SATA直接的数据传输。 因此可以和SATA以及部分SCSI设备结合。
PCIe 作为高速串行计算机扩展总线标准。提供电源管理，错误报告，端对端的可靠性传输，热插拔，服务质量（Qos）等功能。单道最高可达2GB/s，最多有32个通道。
前端接收串行比特数据流，转为数据信号给前端后续模块处理。其中涉及数据搬移会使用DMA。命令信息放到队列，数据放到SRAM。若涉及加密压缩会进行处理，但可能造成瓶颈。
以一条SATA Write FPDMA命令为例：主机发送写命令，请求到达南桥AHCI寄存器，AHCI执行请求进行写操作。
SSD接收命令和数据放到SSD内部缓冲区后，前端固件模块需要进行解析，并分派任务给中端FTL，判断是读/写命令，其实LBA位置和长度，是否有其他属性。命令解析完放到队列，排队等待中断FTL排队处理。由于拥有了LBA和数据长度重要信息，可以准确映射到物理空间。
（多核CPU，软件分为对称多处理（SMP）多核共享OS和执行同一份代码。非对称多处理（AMP）多核分别执行不同代码）
主控CPU：即SSD控制器SoC模块，由一个或多核CPU构成。代码存储区为I-RAM，数据存储区D-RAM。外围模块如UART，GPIO，JTAG，以及定时模块等。
后端：ECC模块和闪存控制器。
ECC模块为数据编码单元，为了保证数据正确性，给原数据进行校验保护。包括BCH和LDPC，LDPC逐渐成为主流。
闪存控制器负责管理数据从缓存到闪存的读写。从闪存控制器角度看，为了并发可以配置多个通道，一个通道挂多个闪存（取决于SSD容量和性能）。
（闪存芯片 Die/LUN是一个闪存命令执行的基本单元，外部接口：8个IO接口，5个使能信号（ALE，CLE，WE#，RE#，CE#），1个状态引脚（R/B#），1个写保护引脚（WP#）。命令，地址，数据通过8个IO接口输入输出，写入数据需要WE#，CE#信号拉低，数据在WE#上升沿锁存，CLE/ALE区别数据还是地址）
-----------------------TODO SSD主控厂商-----------------------------------------
桂格（SiliconGo）SG9081主控
企业级与消费级归一化设计：通常企业级SSD更注重随机性能，延迟，IO Qos的保障。消费级注重顺序性能，功耗，价格等。
全闪存阵列AFA：包含两个X-Brick（一个高级UPS电源，两个存储控制器，磁盘阵列柜DAE（包含了多个SSD用SAS连接到存储控制器）），一个Infiniband交换机（连接多个X-Brick）。
存储控制器：配有两个电源，两个CPU（256G内存），两个Infiniband控制器，两个SAS HBA卡。
配置：内部容量10TB，可用容量7.5TB。但考虑去重和压缩大约5:1。实际使用37.5TB。
性能：平均带宽350~400MB/s，20k IOPS，最高20GB/s 200k IOPS。
硬件架构：EMC XtremIO完全根据闪存特性设计，一个X-Brick包含两个存储控制器，封装了25个400G的SSD，原始容量10TB，拥有两个电池备用电源。
擦除寿命为普通MLC长了一个数量级。X-Brick支持级联，如Scale-Out架构可以达到4/8个
40Gbps Infiniband接口用于后端连接数据库。阵列和主机控制端可以使用8Gbps的FC，或10Gbps的iSCSI。
同时采用为每块数据Hash唯一值，来进行去重，剩下大量空间。一个X-Brick，4KB写，100k IOPS。 4KB读，250k IOPS。
软件架构：XtremIO （XIO）硬件构造的核心在软件。XIO软件几大杀器：
1. 去重提高性能，降低写放大延长了寿命。2. 分区容量随着使用自动增长（直到写满）。3. 先进的镜像架构保障容量和性能不会受损。4. XDP数据保护：RAID6保护数据。5. VAAI集成。
XIO核心设计思想：
XIO软件运行在用户态的优势：
工作流程：
XIO分为6个模块。三个数据模块R，C，D，三个控制模块P,M,L
读数据流程：
不重复的写流程：
可去重的写流程：
这种情况下，复制数据仅仅计数修改一下即可。
EXSi和VAAI：对于虚拟化产品中VMware Server按照在操作系统之上。ESXi则内嵌在操作系统。相当于虚拟平台，上面有多个虚拟机。
VAAI：是虚拟化的标准语言之一，其实就是EXSi发送命令的协议。
复制流程：如图2-32
因此，R和上层打交道，C作为中间层，D与SSD打交道。对于R，C，D不在同一CPU下，模块间通过Infiniband来通信，数据使用RDMA，控制通过RPC实现。Infiniband使得X-Brick增加，延迟也不增加。因为Hash会随意落到C上，性能会线性改变。
应用场景：对于数据库来说性能高，复制不占用空间，可以创建多个副本。对于虚拟机来说很多数据也是重复的。
带有计算功能的固态硬盘：如带有FPGA的SSD-CFS。采用PCIe 3.0 * 8性能可达5GB/s。FPGA提供计算加速，数据从SSD出来就已经算好，释放了CPU。
对于人工智能来说，FPGA的人工智能硬件算法直接对SSD内部海量数据进行分析，并把结果发给主机。
第三章 SSD存储介质：闪存
闪存器件原理：一般采用NAND闪存。由于闪存写入之前必须擦除，不能覆盖写，所以需要垃圾回收。每个块写入次数有限，所以要做到磨损平衡。
但闪存是一种非易失性存储器。掉电不丢数据。闪存基本单元Cell是一种类NMOS的双层浮栅MOS管。如图3-1.
在源级和漏级直接形成存储电子的浮栅，上下被绝缘层包裹，因此不会丢失数据。
写操作在控制层加正电压，让电子进入浮栅极。擦除在底部加正电压，将电子吸出。如图3-2.
对于一个存储单元存储1bit数据的闪存称为SLC。2bit为MLC。3bit为TLC。甚至有研发存储4个为QLC。
对于存储状态，将内部含有电子数进行划分，如MLC来说，低于10个电子为0；1120个为1；2130为2；多于30为3。
因此bit越多，闪存容量越大。但电子划分越多，控制的越精细，耗时越长。读取时也要采用不同电压进行读取，因此性能TLC不如MLC，MLC不如SLC。
闪存芯片架构：将存储单元按照组织结构进行组成。
一个闪存有若干DIE（或叫LUN），每个DIE有若干Plane，每个Plane有若干Block，每个Block有若干Page，每个Page对应一个Wordline，Wordline有成千上万存储单元。
DIE/LUN是接收命令的基本单元。1个LUN有多个Plane，每个Plane有独立Cache Register和Page Register相当于一个Page大小，当读写数据时，将数据放到Cache Register。
Page Register则用于优化速度，使得读时，在传输前一个数据到主控时，可以从闪存获取下一个数据。
由于同一Block共用一个衬底，所以在擦除时，加一个强电压，同一Block的电子都被吸取。
读写擦原理：
三维闪存：随着二维尺寸减少，干扰增加。开始采用高堆叠栅极结构来提高集成密度。
三维通过堆叠增加密度，但导致串电流减小，高低层特征差异增大。
由于层数增加，Block的page数增加，Block的读取数增加，读取干扰严重。若要降低干扰，只能降低电压，减少电流，导致信号更弱。
单元模具厚度减小，尺寸不断减少，干扰越来越强。
Charge Trap（CT）闪存：对于浮栅晶体管中间采用导体。CT则采用绝缘体。区别在于存储电荷的元素不同。因此浮栅内电子可以移动，但CT内电子如同落入陷阱，很难移动。
由于浮栅对于下层绝缘层很敏感，若制程不断变薄或者老化，会导致进出容易。但CT即使老化，电子也不易出来。
浮栅材料为导体。任何两个导体中间有绝缘体都可能成为电容器，影响其他单元的电荷变化。随着厚度减小，距离减小，影响越来越大。
因此CT对隧道氧化层要求不那么苛刻。有更小的单元间距。隧道氧化层磨损更慢。更节能。工艺更容易，小尺寸更容易实现。
3D XPoint：最新DDR4内存，读写速度可达61GB/s和46GB/s。PCIe单通道理论1GB/s或0.5GB/s。一般仅仅4通道，即4GB/s或2GB/s。SATA理论只有600MB/s。机械硬盘读写215MB/s和140MB/s。
当前的器件多之又多：
如图3-24， 目前比较成熟的是相变存储器PCM-PRAM。
想变存储器：原理则是如水从液体（不顶形态）变成固体（晶体），PCM通过微小的电阻让玻璃融化变为晶体，如GXT在不同形态下电阻差距较大，因而出现了0/1。
写的时候通过加热完成相变，读的时候通过测量Bitline的电压值判断电阻高低。
异步时序：对于闪存一般来说，异步传输速率慢，同步快。异步没有时钟，读数据通过RE_n触发，写通过WE_n触发。同步有一个时钟信号，数据读写和时钟同步。
CLE：CLE有效时，IOx发送命令。
CE_n：用来选通一个逻辑芯片（Target）。
WE_n：写使能，用户发给闪存，意味着发过来的写数据可以采样了
ALE：ALE有效时，IOx发送地址。
IOx：数据总线
时间参数如下：
twp：WE_n低电平的宽度。 twh：WE_n高电平的时间。twc：twp+twh的时间。tds：数据建立时间，8bit都达到稳定的时间。tdh：数据稳定的时间，可以用来采样。
如图3-32，可以看出数据写入时，数据不能传地址和命令，因此ALE和CLE都无效，CE有效，每个WE周期对应一次有效数据传输。
RE_n：读使能，用户发给闪存，意味着闪存准备好数据，等待用户采样。
RB/_n：Ready/Busy，闪存在内部读取Busy_n有效，数据准备好后可以来读Ready_n有效。
如图3-33，对于读取：用户发送读信号Ready拉高，意味着数据准备好了。发送RE_n每个RE_n周期，闪存发送数据到数据总线，供用户采样。
同步时序：闪存基本使用DDR（Double Data Rate）技术，每个时钟周期传两拨数据。
CLE：时钟，上升沿和下降沿有数据触发。意味着100MHz的时钟频率，速率为200MT/s。
W/R_n：写时高电平，读时低电平。
DQS：用于区分数据传输周期，便于接收数据。读数据时，DQS由闪存产生。写数据时，有用户产生。
DQ【7:0】：数据总线。
时间参数：tcals：CLE，W/R_n和ALE的建立时间。tdqss：数据输入到第一个DQS跳变沿的时间。
如图3-34，对于写入ALE和CLE有效后，第一个CLK上升沿，数据准备传输。经过tDQSS时间后，DQS开始跳变，位于DQ数据信号稳定位置后。每半个时钟周期，输出一组数据。
如图3-35，对于读取只不过W/R_n是低电平。
闪存寻址：一个Target作为独立工作芯片。包含多个LUN，每个LUN包含多个Plane，每个Plane包含多个Block。每个Block包含多个Page。
闪存采用行地址和列地址。列地址则是Page内部偏移。行地址为LUN，Block，Page地址。位宽与芯片容量有关。（Plane是在Block地址的最低位）
·Read：00～30h，读数据。读一个Page数据用这个命令。
·Read Multi-plane：00～32h，同时读多个Plane的数据。多个Plane各读1个Page。
·Change Read Column：05h～E0h，修改读列地址。Read命令从闪存介质读出一个Page的数据到闪存芯片里面的缓存，一个Page一般是8KB或者16KB，但是用户不一定需要所有数据，所以通过这个命令来修改传输数据的偏移地址。从某个Page内偏移地址开始进行数据传输。
·Block Erase：60h～D0h，擦除一个Block。
·Read Status：70h，查看最近一次操作的结果是成功还是失败。
·Read Status Enhanced：78h，它和70h有什么区别？它是用在Multi-LUN操作的状态查看，可以指定查看哪个LUN的状态。
·Page Program：80h～10h，写一个Page数据。
·Page Program Multi-plane：80h～11h，同时写多个Plane的数据，写性能可以翻几倍。
·Read ID：90h，可以读到在JEDEC注册的Manufacturer ID和Device ID。
·Read Parameter Page：ECh，可以读到这个CE的各种配置参数，比如支持ONFI的哪个版本，是否支持Multi-plane，异步或同步时序模式是哪一种等。
·Get Features/Set Features：EEh/EFh，这两个命令给用户提供设定一些参数的接口，比如设置同步异步或者选择传输速率。
读写擦时序：读时序：00~30h时间，传输了地址如2个列地址，3个行地址。命令发送后状态转为Busy，一段时间后转为Ready，可以读取。
写时序：一般列地址为0，因为要把一个Page写满。发送地址后发送数据。
擦时序：在命令60h~D0h之间，发送LUN和Block即可。
闪存特性：
闪存中的存储单元先天有一些就是坏的，随着使用越来越多。必须ECC纠错码进行保护。
寿命：对于写入后电压值高，Biline不导通读取0。未写入电压低，Bitline能获得电流读取1。一定要让两个峰值有足够距离。随着擦写会导致三种故障：
1. 擦过的晶体管电压变大，从-Vt向0靠近，导致电流变小，检测不出
2. 写过的晶体管电压变小，从+Vt向0靠近，可能误检测为擦除
3. 写过的电压变大，可能其他单元读取时，把整个Bitline关闭。
浮栅晶体管氧化层变薄，对浮栅极内部电荷也有影响。
一般解决办法：
1. Wear Leveling：磨损平衡，让闪存块均衡擦写。
2. 降低写放大：写放大越低，磨损速度越慢。
3. 用更好的纠错算法：纠错能力越强，允许出错率越高。
MLC：擦除闪存块约几毫秒。读写以闪存页为单位。包含4KB，8KB，16KB等。对于MLC和TLC，Page应该顺序写入：一个存储单元有两个闪存页数据，相邻单元存在耦合，因此写后面需要保证前面写完。
对于一个单元有2bit数据。必须先写Lower在写Upper，若写入Upper时掉电，会导致Lower数据也丢失。同时对于写Lower时间短，Upper时间长。
对于常识规定，若已经写入的数据，应该就是安全放心的。但对于MLC，若写入Lower后，再写入Upper出现故障，也可能导致之前写入Lower的数据损坏。
因此方式：1. 只写Lower，适合土豪。2. 定期填充Upper，若发现Lower写入，将Upper也写入。3. 写Lower时，将数据备份到其他闪存，当Upper写入后，再将备份删除。
4. MLC当做SLC使用，随后将SLC数据以垃圾回收方式搬到MLC。
读干扰：读干扰会让浮栅极进入电子，使电压出现偏移。影响读取，存在误判。主要原因在于闪存块上读取次数以及闪存块擦除次数。
可以在读取次数达到阈值前，数据刷新一遍（读取，擦除并写回）。
闪存数据保存期：数据不可能永久保存，闪存中数据期限为Data Retention。超过期限数据出错，标志为无法使用ECC纠错成功。主要原因：
1. 焊接问题：虚焊或芯片故障，导致命令无法执行。
2. 读写擦失败：基本命令执行失败。
3. ECC纠错失败：错误率太高，超过了纠错能力。Data Retention作为元凶。（原因则是电压导入的电子，泄漏）
闪存数据完整性：闪存随着使用以及存储时间变长，容易发生比特翻转，出现随机性错误。随着制程变小越发严重。
常用技术：1. ECC纠错 2. RAID数据恢复 3. 重读 4. 扫描重写技术 5. 数据随机化
读错误来源：1. 擦写次数增多：氧化层老化，电子进出容易，电荷发生异常。
2. Data Retention ：电子丢失，电压偏移发生误判。
3. 读干扰：读一个wordline时，对其他闪存页出现轻微写。
4. 存储单元之间干扰：浮栅极是导体，中间绝缘体，形成电容。
5. 写错误：写Upper时导致Lower错误。
重读：对于电压平移，因为只是平移，间隔还在，可以不断改变参考电压。甚至可以读取附近确定状态的电压，再来判断。
ECC纠错码：固态硬盘控制器有ECC纠删模块，部分闪存内部也集成了纠错模块。常用算法有BCH、LDPC等。用户数据都写在闪存页（page）上，内部有预留空间由于ECC纠错。
静态ECC纠错：即ECC模块空间不变，纠错能力也是不变的。但随着闪存的使用，出错概率逐渐变大。但预留空间也是不变的（OP，Over Provisioning）
动态ECC纠错：ECC模块空间越来越大，纠错能力越来越强。甚至不同Die不同Page都有不同纠错能力，对MLC来说，Lower比Upper更稳定一些，可以使用弱一些的ECC保护。
RAID：RAID内部就是闪存阵列，因此可以借鉴磁盘阵列。如RAID5，将多个Die进行异或做校验值，这样有一个出错，仍可以进行恢复数据。
但固态硬盘架构不同磁盘阵列，很难实现。对于条带来说，不能覆盖写，每次写入都写到新地方。如果条带上某个Die被垃圾回收，整个条带都需要重写。同时为了写满一个条带，更是增加了写放大。
数据随机化：对于不断输入全0或全1很容易导致电量不均衡，造成抗干扰能力下降，数据可靠性变差。如图3-61可以看出每个单元都受到周围4个直接相邻的单元影响。
因此部分厂商采用加入干扰码（对数据随机化），让写入闪存的0和1尽量均衡。一般使用AES加密。如图3-62，在数据进入闪存前进行加密。
第四章 SSD核心技术 FTL
FTL算法的好坏，直接决定了SSD在性能，可靠性，耐用性等方面的好坏。
FTL完成了用户逻辑空间，到闪存物理空间的翻译 、映射。除此之外，SSD中的FTL还有很多事情。SSD使用的存储介质一般为NAND Flash闪存（除此还有RAM，3D XPoint）
闪存的特性：
FTL分为Host Based（基于主机）和Device Based（基于设备）
Host Based：说明使用主机的CPU和内存资源。如图4-1.
Device Based：说明在设备端实现。 如图4-2.
映射管理：根据力度不同，存在基于块的映射，也有基于页的映射，还有混合映射。
由于块比较大，映射表空间小，但写入少量数据也会读取整个物理块，修改页的数据，再写入整个物理块。用户空间划分成Region，Region大小和块大小相同。
页为映射粒度，每个页都有对应映射关系，因此需要更多空间存储映射表，但性能更好。
混合映射，对于一个逻辑块映射到一个物理块，在块内，每个页不是固定的，采用映射的方式。
映射原理：用户通过LBA访问SSD。每个LBA代表一个逻辑块（512B/4KB/8KB），将用户访问SSD的基本单位称为逻辑页。SSD内部以闪存页为基本单元，读写闪存，称为物理页。
用户每写一个数据页，SSD就会找到一个物理页将数据写入。记录了映射。
由于闪存页和逻辑页大小不同，一般前者大，所以一般多个逻辑页写到一个物理页。逻辑页和子物理页一一对应。
对于256GB的SSD，4KB大小的逻辑页为例。用户共有64M个逻辑页，若映射关系为4B，约256MB。因此，一般来说映射表是SSD容量的千分之一。
SSD中的DRAM则用来存储这张表。部分不带DRAM的，采用二级映射。一级映射表常驻SRAM，二级映射小部分在SRAM，大部分在闪存。
HMB：映射表除了放在DRAM，SRAM，内存外，还可以放在主机内存。
SSD一种带有DRAM用于存放映射和缓存数据，另一种不带DRAM，缓存数据用主控的SRAM，映射表采用二级映射，占用部分SRAM。NVMe则允许使用主机的DRAM。
映射表的刷新：在SSD掉电前，需要将其写入到闪存，下次上电初始化时再将其加载。为了防止异常掉电导致映射丢失，采用一定策略，在运行时就将映射写入。
写入触发：1. 新产生映射累积一定的阈值。2. 用户写入数据量到达一定阈值。3. 闪存写完闪存块的数量达到一定阈值。 4. 其他。
写入策略：全量更新，增量更新。
垃圾回收：作为FTL重要任务。
模拟场景：SSD底层有4个通道（CH0~CH3），连接4个Die（每个通道Die可并行），每个Die有6个块，每个块有9个小方块（大小等于逻辑页）24个块中20个为SSD容量4个为预留空间。
顺序写到4个逻辑页，分别写到不同通道，增加并行性。数据将不断交错写入，直到SSD写满。如图4-16
盘虽然从用户看来写满，但由于OP的存在，并未写满。这时继续写入必须删除之前的内容。但由于不能直接覆盖，因此需要先写到其他位置（即OP）深色代表无效数据，当OP也写满，如图4-18.则触发GC（实际中在满之前就会触发）将深色数据垃圾回收，进行擦除。
但现实中，数据通常随机写入，如图4-21，每个块中都有部分垃圾，部分数据。因此通常采用选择先将垃圾多的块进行回收。多出的空闲块，用户就可以继续写入数据了
写放大（WA， Write Amplification）：由于GC原因，为了腾出空间，需要额外数据的搬移。 写放大 = 写入闪存的数据量 / 用户写入的数据量。
对于空盘写放大一般为1.但如果存在压缩，写放大可能小于1.
写放大越大，意味着写入多，影响寿命。同时占用底层带宽，影响性能。因此尽量让WA小，可以采用压缩方方法（主控决定），顺序写，增加OP。
影响写放大因素：
垃圾回收实现: 1. 挑选源闪存块。 2. 找出有效数据。 3. 将有效数据写入目标闪存块。
为了有利于挑选源闪存块，需要维护闪存块中有效数据量。甚至有的把闪存的擦写次数也考虑进去（暗藏，磨损平衡）
找出有效数据时，若将Block全部读取，浪费资源。因此可以在维护有效数据量的同时，用bitmap记录有效数据，标识物理页。当覆盖写时，不仅把当前bitmap置1，还需要把之前的清0
若没有bitmap可以选择将其全部读取。但如何分辨呢？由于SSD写入数据时，同时写入了元数据（逻辑地址，数据长度，时间戳等），因此根据物理地址与逻辑地址映射，判断是否和映射表一致可以判断是否有效。
垃圾回收机制：可用内存块小于阈值，SSD空闲，主机控制SSD进行垃圾回收。
Saber 1000HMS作为企业级SATA接口，具有主机控制SSD功能（Host Managed SSD）。使得在SSD空闲时，进行垃圾回收，提升了系统的稳定性。
Trim：对于用户删除文件，只是断开了用用户与操作系统的联系，但在SSD内部，逻辑页与物理地址映射还存在，认为数据有效。只有当操作系统在相同地方写下数据时，才知道数据被删除了。
Trim作为ATA命令，当用户删除文件，操作系统会发送Trim给SSD。之后SSD就可以删除数据，不必当做有效数据进行迁移等。
在SCSI中叫UNMAP，NVMe中叫Deallocate。
FTL一般存储这三张表，FTL映射表L2P记录LBA对应物理页位置。VPBM记录每个物理块上哪个物理页有效。VPC记录物理块上有效页的个数（垃圾回收时，排序找到数量最少的）。如图4-36.
Trim工作：如图4-37
磨损平衡：让每个块擦除保持均衡。SLC拥有十万次，MLC几千次，TLC一两千甚至几百次。
冷数据：不经常更新，基本只读。热数据：用户频繁更新，产生大量垃圾数据。年老的块：擦除次数比较多。年轻的块：擦除次数比较少。
动态磨损平衡：将热数据写到年轻的块上。静态磨损平衡：将冷数据搬到年老的块上。
固件做静态磨损平衡采用GC来做，但是选的不是有效数据少得，而是冷数据所在的闪存块。
若冷数据（SWL）和热数据（Host）甚至GC数据（热数据）混合在一个Block内，会使热数据无效后，冷数据也需要做GC，增加了写放大。因此可以采用冷热数据分离的方式。
掉电恢复：对于正常掉电，主机会通知SSD，比如SATA中：将buffer缓存的用户数据刷入闪存。将映射表刷入闪存。将闪存块信息写入闪存。写入SSD其他信息。处理完才会停电。
对于异常掉电，主机根本不会通知。简单方法则是加电容，在掉电后，电容放电。或将内部RAM替换成掉电不丢失数据的东西，如3DX Point。
掉电会导致RAM映射表丢失，如果没有映射表，就无法读出物理地址。但可以进行重建。由于数据写入时，顺带了元数据（LBA，时间戳，其他内容）因此可以全盘扫描，就能获得所有映射关系。
对于全盘扫描可能花上几分钟甚至几十分钟。因此可以采用CheckPoint，定期将SSD中RAM的数据和SSD相关状态写入闪存。这样只需要找到最后快照，并恢复后面部分映射即可。
坏块：包括：出厂坏块（从工厂出来就坏了），增长坏块（随着闪存的使用，好块也变成了坏块）。
坏块鉴别：对于坏块会将其第一个闪存页和最后一个闪存页的第一个字节和Spare区第一个字节上写非0xFF的值。
用户使用时，会先扫描所有块，建立坏块表。甚至存储到特定区域，方便查询。
坏块管理策略：第一是略过Skip策略。第二是替换Replace策略。
对于略过策略，会直接写到下一个块上。对于替换策略则将好的块进行替换（如 预留空间OP）。对于替换策略，需要维护一张重映射表。
对于略过策略可能导致并行度低于4，对于替换策略并行度不变，但如果某个Die比较差，整个SSD受限于那个坏的Die。
SLC Cache：由于SLC有更好的寿命，以及速度优势。因此有些SSD用他来做Cache。
SLC Cache的优势在于：1. 性能好 2. 防止Lower数据被损坏 3. 解决闪存缺陷，如MLC、TLC没写满就读可能读到ECC错误。 4. 更多数据写入量。
写入策略：1. 强制写入，必须先写入SLC闪存块再到MLC、TLC闪存。 2. 非强制：如果有SLC闪存，则写SLC。否则可以直接写MLC、TLC。
写SLC Cache的优势在于，MLC、TLC没写时满发生Lower出错，可以通过SLC恢复，只有无误后再清楚SLC。
SLC的选择：1. 拿出一些Block专门做SLC Cache。2. 所有MLC和TLC都可以作为SLC。3. 两者混合。
RD和DR：RD是Read Distub，DR是 Data Retention。两者都能导致数据丢失。
RD：对于读闪存页时，需要对其他Wordline也加入高电压，出现轻微写（1 -> 0）。由于是积累的效果，可以定期重新写入。
DR：对于长时间，电子会穿过绝缘层，导致比特翻转（0 -> 1）。
Device Based FTL：将FTL放入SSD主控。
在SATA，NVMe等协议的普及下，越来越标准化了。
缺点：FTL架构通用，不能具体做出定制化。控制芯片功能复杂，设计难度大，研发成本高。闪存更新快，需要控制芯片修改，成本高。企业级需要大容量，高性能，通用芯片支持有限。企业市场需要多种多样。
Host Based FTL：将FTL放入主机驱动。
控制器大部分仅需FPGA，实现ECC纠错和时序控制即可。
百度的软件定义闪存：推出的SDP特点：
百度的软件定义闪存，针对了自己的特性，保留了关键功能，节约了资源。
第5章 PCIe介绍
PCIe的速度：从PCIe版本1.0到3.0。速度从0.5,1,2GB/s，通道也存在1~32不等。因此若是3.0配上32通道速度可达64GB/s。
对于两个设备之间的PCIe连接，叫做Link。具有全双工特性（即拥有独立的发送接收通道，并可以同时传输），如图5-2.
SATA虽然也有两个通道，但只能同时一个工作，因此为半双工。
因此测出的速度是读写速度之和，若单值读或者写，速度应该减半。
计算方式：对于PCIe 1.0，比特传输速率为2.5Gbps，物理层采用8/10编码（8bit数据传输10bit，多2位用于校验）。带宽=(2.5Gbps * 2（双通道 ) ) /10 = 0.5GB/s。多个Lane再乘Lane个数
PCIe由PCI发展，express为快的含义。PCI采用的并行传输，PCIe采用的串行传输。
计算机的拓扑结构分为总线拓扑、环形拓扑、树形拓扑、星型拓扑、网状拓扑。
PCI采用的是总线拓扑，一条PCI总线挂在多个PCI设备，只有拥有总线使用权，才能发言。如图5-6.（北桥下的PCI总线，挂载了以太网设备、SCSI设备、南桥等。）
PCIe采用的树形拓扑，Root Complex（RX）作为根，代替CPU与内存以及PCIe系统中的设备通信。如图5-8。而Swtich用于扩展链路，提供更多端口（Endpoint）来连接。
虽然PCIe采用点对点通信，但不同设备的数据格式可能不同，实际很少这么做。
PCIe定义了三层：数据从上到下都以包（Packet）的形式传输。如图5-12
Data作为上层命令（命令层、NVMe层），为其加上Header以及CRC校验，形成了TLP。数据链路层加上包序列号，以及CRC校验。最后物理层加上Start和End标号，在Lane上加入干扰码，经过8/10编码或128/130编码，最后通过介质发送到接收方。
因此PCIe相对PCI更有生命，每个EndPoint都需要实现这三层。如果把数据接收和发送（掐头去尾，检验CRC等工作）称为脱衣和穿衣，那么RC和Swtich都需要做这种操作，传输过程可能有多次操作。
PCIe TLP类型：
对于请求需要相应，称为Non-Posted TLP。不需要响应，称为Posted TLP。只有Memory Write（ACK/NAK很大程度保障了正确）和Message是Posted。
对于拓扑结构中，除了EndPoint还有Switch，作为PCIe设备，但是配置种类不同，因此Configuration 分为Type 0/1.
如图 5-17。对于PCIe设备C 发起Memory Read。 回到RC进行请求，RC将内存数据发送给设备C。
如图5-18。对于设备B发起Memory Write。数据到达内存后即可，不需要返回。（对于TLP只能携带4KB数据，无论是读返回，还是写入，如果超过必须分割。）
PCIe TLP结构：包括Header（必须有：包含目标地址、TLP类型、数据长度）、Data（可选，如读取数据时就没有要发送的数据）、ECRC（可选，根据Header和Data生成）。
Header（4DW）：1. Fmt（Format，TLP是否有数据，Header是3DW还是4DW）2. Type（TLP类型）3. R（Reserved等于0）4. TC（优先级，数字大优先级高）5. Atrr（属性）
6. TD（是否包含ECRC），7. EP（有毒数据）8. （AT 地址种类）9. Length （数据长度）。如图5-20
对于PCIe设备，主机想要访问，必须映射到内存空间。Header地址为主机内存的映射地址。内存小于4GB用3DW，大于4GB用4DW。对于PCIe设备拥有唯一ID（总线（Bus）、设备、功能）缺点
PCIe配置和地址空间：每个PCIe设备都有一段空间，主机通过它获得设备的信息。（对于PCI或PCI-X时代就有配置空间：64B的Header和192B的Capability）
进入PCIe时代，192B不足够使用，因此将配置空间从256B扩展到4KB，前256B保持不变。
由于CPU只能直接访问内存空间（或IO空间），不能直接操作外设。因此需要RC将内存想要访问的外设数据，通过TLP读到内存。
在机器上电时，系统会把PCIe设备开放的空间映射到内存空间，当CPU想要访问时，只需要访问对应的内存空间。RC若检测该空间为PCIe设备空间的映射，则触发TLP。
如图5-29，则是Header。Device ID等记录了设备信息。Base Address（BAR）用于分配映射空间。
而空间的大小属性都写在Configuration BAR上。通过读取BAR，为其分配系统的内存空间和地址空间。（BAR前部分用于存储内存地址，后部分为设备空间和属性）
对于每个PCIe设备可能对用多个配置空间（他可能具有多个功能，如硬盘，网卡等）如图，一条总线可以有多个设备，每个设备有多个功能。
因此，在PCIe系统，根据 Bus+Device+Function可以找到唯一的Function
TLP的路由：基于地址（Memory address），基于设备ID（Bus+Device+Function），隐式。如表5-6.
BAR0和 BAR1与EndPoint一样，对于上游端口（RC）和下游端口，每个作为Bridge，有一个Configuration，描述了下面设备空间映射的范围。对于上游端口则是下游所有映射空间范围。
因此收到TLP时，首先判断是否是自己的，再判断是否是下游设备地址范围，若地址落到这些BAR中，则完成路由转发，并向下传递。否则不接受TLP。
对于向上传递时，先判断收到的是否是自己的，其次判断是否为下游其他设备，最后只能扔给上游。
对于Switch会记录上游Bus（Pri），下游Bus（Sec），下游中最大的Bus（Sub）。对于请求先判断是否为自己的，不是则判断是否在Sec~Bus之间，是的话说明在其之间。
数据链路层：发送端：接收上层传来的TLP，为其加上Seq（序列号），LCRC。然后转给物理层。
接收端：接收物理层传来的TLP，检测CRC和序列号，若有问题则拒绝接收该TLP，并通知重传。如果没问题则去掉序列号和LCRC，并交给事务层，并通知发送端正确接收。
因此，数据链路层保障了正确传输，使用了握手协议（ACK/NAK）和重传（Retry），除此之外还包括TLP的流量控制，电源管理等，需要借助DLLP，处于事务层是感知不到的。
如图5-49，DLLP的作用。
发送端：数据链路层生成DLLP，交给物理层。物理层将其加SDP和技术标志（GEN 1/2加END，GEN 3不加），并传给对方。
接受端：对DLLP掐头去尾，并进行校验。
对于DLLP，仅能支持端到端的传输，不需要路由信息（谁发出，给谁），因此也只能对于相邻端口进行（如：RC与Switch上游Port，Swtich上游Port与下游Port，Switch下游Port与连接的设备EP1）。
四大类型DLLP：
所有DLLP大小为6B，加上物理层则是8B，不同类型DLLP，格式不同。
ACK/NAK：发送方会对TLP加上序列号和LCRC后，会把该TLP放到Replay Buffer中。接收端收到TLP后，进行校验。无误，则返回ACK给发送端，发送端清除在Replay Buffer相关的TLP
否则返回NAK DLLP，发送方知道出错，重传Replay Buffer相关的TLP。只有正确的TLP才会交个事务层。
对于发送方发送了10,11,12,13.（目前都在Replay Buffer中），接收到上一个成功接收TLP序号为11，期望下一个是12.
（1）CRC校验：如果失败，会发送一个NAK，其中ACKNAKSEQ设置为11（代表11之前都成功了）。发送端移除Buffer中1之前的，并知道12和之后需要重发。成功则直接下一步。
（2）检查序列号：如果收到12，与预期相符，可以返回ACK，也可以不返回（不返回可以减少DLLP的传输，可以等若干个之后返回一个ACK）
如果收到13，说明12丢失了，发送NAK，其中ACKNAKSEQ设置11。发送端移除Buffer中1之前的，并知道12和之后需要重发。
如果收到10，说明发送端长期没收到ACK，自动重发了。可以发送ACK，其中ACKNAKSEQ设置11。
TLP流控：由于接收端处理TLP速度可能赶不上发送速度，因此需要告诉发送端我有多少空间，发送端根据情况判断发送数据还是Hold住，直到空间足够。
仅针对TLP，DLLP不需要流控（才6B）。
电源管理：看第八章…。
物理层：由电器模块（串行总线传输+差分信号（两条线的差值作0/1，防干扰能力强，如果两条线都受干扰，差值几乎不变））和逻辑模块组成。
逻辑模块：物理层对于TLP/DLLP放到Buffer，并加上头，尾，以及符号边界，用以区分TLP和DLLP。对于多个Lane，会将TLP/DLLP分派到每个Lane独立传输。并加上串扰（随机数，减少干扰）
并用8/10编码(GEN3是128/130），让0和1的个数相当。嵌入时钟信息。最后并串转换发送到串行总线。
PCIe Rest：总线规定了两个复位方式：Conventional Rest和Function Level Reset（FLR）。
其中Conventional Reset又进一步分为Fundamental Reset和Non-Fundamental Reset。其中Fundamental Reset分为Cold Reset和Warm Reset。而Non-Fundamental则为Host Reset。
Fundamental Reset：由硬件控制，重启整个设备。对于Cold：Pwer Off/On Device的VCC。Warm：保持VCC下由系统触发，比如修改电源管理。
FLR：对于PCIe link上的各种Function，如果某个Function出问题，将整个Link都Reset不太必要，因此可以直接让该Function Reset。
PCIe MAX Payload Size和MAX Read Request：都在设备控制寄存器中。
MPS：控制一个TLP最大传输 大小，接受放方需要能处理MPS大小的数据包，发送方不能超过MPS。
PCIe协议允许最大为4KB，但是若有低MSP的，只能采用低MPS的大小。MPS设定不能超过任意设备的MPS处理能力。
MPS设置是在枚举配置阶段完成。
Max Read Requeset Size：用于控制Memory Reade的最大Size。最大4KB，可以超过MPS，但需要返回成多个小于MPS的Cpld。
PCIe的热插拔：
早期PCIe SSD以闪存卡被广泛使用，闪存卡的缺点：PCIe插槽有限。通过插槽供电单卡容量受限制。容易导致散热不均出现宕机。不能热插拔，必须停止服务，打开机箱，拔出闪存卡。
因此推出了U.2：支持热插拔。对于U.2组成的阵列，通过面板知识灯判断哪个SSD故障，可以直接更换。
对于热插拔的PCIe SSD需要几方面支持：1硬件支持，防止电流波峰导致硬件损坏，并能检测拔盘操作，防止数据丢失。操作系统，确定热插拔为操作系统还是BIOS处理。PCIe SSD驱动。
基本流程：
链路层性能损坏：
HDD和早期SSD大多数使用SATA接口，跑AHCI。AHCI支持NCQ和热插拔技术。NCQ最大深度32，即主机可以发送32条命令给HDD和SSD。
随着闪存速度越来越快，性能已经转移到接口上。因此出现了NVMe，运行在PCIe上的协议标准。
NVMe相对AHCI的优势：
存储介质采用闪存速度相对机械硬盘飞快。
控制器采用PCIe，主控与CPU相连，不需要南桥再连接CPU。
软件协议NVMe缩短了CPU到SSD的指令路径，减少了寄存器访问次数。使用MSI-X中断管理。并行多线程优化，减少了锁同步操作。
NVMe下，深度可达64K，队列数量也从AHCI的1提高到64K。
NVMe作为主机与SSD的协议，在PCIe事务层协议之上。
NVMe作为命令称和应用层协议，理论上可以适配任何接口协议，但原配是PCIe。
SATA速度不超过600MB/s甚至560MB/s。
跟ATA命令规范相比，NVMe命令数少了很多。（SATA时代，只有HDD用的命令也需要兼容实现，但没必要的）。
NVMe的三宝：Submission Queue(SQ), Completion Queue(CQ), Doorbell Register(DB)。
如图6-9，其中SQ和CQ位于主机内存。DB位于SSD控制器。
主机发送给SSD的命令存储在SQ中，SSD将命令执行成功或失败的状态存到CQ中。因为发送的命令在主机SQ中，因此还需要写向SSD的DB用于通知。
如图6-10。1. 主机写命令到SQ。2. 主机写DB通知SSD。3. SSD控制器取指。4. 控制器执行指令。5. 写入CQ。6. 产生中断通知主机。7. 主机处理CQ。8. 处理CQ的结果，通过DB通知SSD。
SQ、 CQ、DB：对于SQ与CQ可以是一对一，也可以是多对一。但有SQ必然有CQ。
SQ与CQ，一种为Admin，一种为IO。Admin用于主机管理SSD。IO用于放IO命令，传输数据，由Admin创建。并且不能交叉使用。
如图6-11。Admin只有一对SQ/CQ。IO的却可以很多。（64K-1即65535对）。（对于NVMe over Fabrics，SQ和CQ只能一对一，并且IO SQ/CQ不是Admin创建。）
主机每个CPU核可以有一个或多个SQ（用于不同线程，甚至存在优先级），只有一个CQ。
队列深度：Admin中24K。IO中264K。其中SQ中命令大小为64B，CQ中状态大小是16B。
对于SQ/CQ，都作为环形队列，因此包含头和尾。DB则是用来记录SQ/CQ的头和尾，每个SQ或者CQ都有两个对应的Head DB和Tail DB。DB存在SSD端的寄存器，记录位置。
对于SQ，主机为生产着，向尾部写入，SSD从头部取出指令。CQ来说，SSD是生产者，主机是消费者。
SSD完成两个命令后
主机处理完两个命令后
如：
因此 DB记录了Head和Tail。对于SQ，SSD只知道头在哪，尾巴在哪需要主机插入数据后并更新。对于CQ，SSD知道尾巴在哪，并告知主机。
对于主机只会写入SQ Tail DB和CQ Head DB。如何知道其他的。因此，在SSD写入CQ的状态中会包含SQ Head DB信息。对于CQ Tail DB信息，则是通过每个状态一个P位，对于执行完置0，未执行是1。CQ在主机中，因此挨个判断一次即可。
寻址：PRP和SGL
对于主机向SSD写入数据，需要告诉数据在内存中地址，即LBA。对于读取，需要根据LBA查找闪存的物理块，获得数据。
因此无论读写，都需要内存地址。对于寻址方式一种为PRP（Physical Region Page，物理区域页），一种SGL（Scatter/Gather List，分散/聚集列表）
RPR：将内存划分为物理页（大小可以是4KB~128MB）。如图6-22 PRP Entry则是64位内存物理地址，包含页起始地址和页内偏移。最后两bit表示只能4字节对齐。
对于若干PRP Entry连接，构成了PRP链表。其中每个PRP必须是物理页。即偏移为0，而且链表中不能有相同物理页。
NVMe命令中两个域：PRP1、PRP2代表数据所在位置和数据写入位置。PRP1和PRP2可能是链表，也可能是数据。（如同C指针）
对于Admin来说只能用PRP来告诉SSD内存物理地址。对于IO命令除了PRP还可以用SGL。
SGL：SGL优势在于，可以存储任意大小的数据，不需要以物理页为单位。
SGL作为数据结构，由链表构成，每个节点作为一个SGL段（Segment）组成，而每个SGL段又包含一个或多个SGL 描述符（Descriptor）。
SGL描述符作为最基本单位，描述了连续的物理内存空间：起始地址+大小。每个描述符16字节。分4种类型。
1. 数据块。 2. 段描述符，作为链表记录下一个SGL段所在位置。3. 末段描述符，用于链表倒数第二个段。 4. SGL位桶，由于跳过不需要读的数据。
如图6-27，主机需要读取13KB（真正需要11KB），存放到3个不同内存地址，3KB，4KB，4KB。
第一个SGL段（本数据位置，下一个SGL段）。第二个SGL段（本数据位置，下一个SGL段（并设置了作为末尾段描述符），SGL桶记录了跳过2KB）。第三个SGL段（数据位置）。
分析Trace：
对于一条读命令如图6-31。
1.（第1行） 主机需要从LBA 0x20E0448（SLBA）位置读取128个DWORD的数据。读到PRP1的地址。命令放在编号为3的SQ里（SQID=3）。CQ编号也为3（CQID=3）。
对于主机与SSD的最小单元逻辑块（LB）是512B~4096B，在主机格式化SSD时就确定了。
为了确保数据正确的，采用了元数据来保障数据。元数据的存在方式一般分为：元数据和逻辑块数据在一起传输，或元数据和逻辑块数据分开传输。NVMe只支持前者。
元数据包括：Guard（16bit的CRC），Application Tag（控制器不可见，主机使用），Reference Tag（用户数据和地址（LBA）相关联）
在传输过程，可以让数据都带上元数据，也可以选择不带，甚至部分传输地带不带。（对于不重要数据可以选择不带，减少带宽的浪费）
副作用在于：每个块需要8字节的保护信息，数据块越小，带宽影响越大。SSD控制器需要做数据校验，影响性能。
Namespace（NS）：对于闪存空间划分成N个LBA，成为一个NS。对于SATA SSD一个闪存空间只能有一个NS。但NVMe SSD一个闪存空间可以存着多个NS。每个NS有唯一的名字和ID。
如图6-51，每个NS在主机看来就是一个独立的磁盘。
SR-IOV：允许虚拟机之间共享PCIe设备。并且在硬件实现。单个IO（SSD）资源可以被多个虚拟机共享。如图6-52.
除了多个NS，甚至可以有多个SSD控制器（不是一个SSD控制器有多个CPU，而是有多少实现NVMe功能的控制器）
如图6-53。NVMe包含两个控制器，内存划分为3份。NS A由控制器0独享，NS C由控制器1独享，NS B由两个控制器共享。
除了NS，控制器可以多个，PCIe端口也可以多个。连接相同主机或不同主机。
如Z-Drive 6000采用了双PCIe端口，可以连接独立主机，如果一个数据通道出现故障，OCZ的主机热交换技术可以让另一个主机无缝低延迟接管任务。如金融，OLTP，OLAP等需要实时性非常高。
NVMe over Fabrics：
NVMe针对新型Non-Volatile Memory（如：闪存，3D XPoint等）而设计。用于低延迟（10us以内），对于全闪存阵列若还采用ISCSI（时延最低100us）无法充分发挥性能。
NVMe over Fabrics定义了各种通用的事务层协议：RDMA，Fibre Channel，PCIe Fabrics等。
目前的互联方式分为：内存（Memory），消息（Message），消息内存混合（Memory&Message）。如图6-62.
RMDA：通过网络将数据直接传输到计算机的存储区域。如图6-63
但由于网络的传输模式和本地PCIe有大量差异，因此综合了RDMA，FC等特点，提出了NVMe over Fabrics。解决几个问题：
如图6-66，作为一次IO传输过程。
由于发送请求和完成请求可以带数据，降低了交互时间。
线程：多少个读写任务并行执行，一般来说，一个CPU一个核心同一时间只能运行一个线程，除非使用时间切片划分给多个线程。
Linux采用Jiffes代表一秒划分了多少时间片，1000则是1毫秒，100则是10毫秒。
同步模式：一般来说主机发送一个命令到SSD仅需几微秒，但SSD处理需要几百微妙，若主机发送一个命令，线程就休眠等待，则称为同步模式。
但SSD有很多并行单元，若采用同步模式，简直是暴殄天物。
异步模式：为了提高并行性，一般采取异步模式。线程发送命令后继续往下执行，SSD完成后通过中断或轮询方式告诉CPU，这时CPU再用回调函数来处理结果。
队列深度：但是如果不断发送命令，可能SSD也撑不住，因此采用队列深度，限制最多有多少命令，一般64的队列，如果队列满了就不能再发，等处理完有空位再继续发送。
Offset：设置offset可以从某个偏移开始测试，比如offset=4G的偏移地址。
DIrect IO：对于内核维护了缓存，数据一般先写到缓存在写到SSD。读也是先读缓存，但机器一旦掉电就丢数据了，因此采用Direct IO，直接读写SSD。
BIO：Linux读写SSD设备使用的是BIO（Block-IO），包含了LBA，数据大小和内存地址等。
fio初体验：fio -rw=randwrite -ioengine=libaio -direct=1 –thread–numjobs=1 -iodepth=64 -filename=/dev/sdb4 -size=10G -name=job1 -offset=0MB
fio：软件名
rw：读写模式，randwrite是随机写，除此还有顺序读，顺序写等。
ioengine：libaio则是异步，同步是sync
direct：是否使用Direct IO
thread：使用phread-create创建线程，另一种是fork
numjobs：每个job一个线程，每个-name指定的任务就会开启这么多线程，因此线程数=任务数*numjobs。
iodepth：队列深度
filename：数据位置，可以是块设备，文件名，分区，SSD设备。
size：每个线程写入数据量
name：任务的名字
offset：从某个偏移地址开始写
bs：每个BIO包含的数据大小。
output：日志输出
首先看的是最后总的带宽， aggrb=784568KB/s，算成4KB就是196k IOPS。
再来看看延迟（Latency）。 Slat是发命令时间，slat（usec）：min=6，max=79，avg=9.05，stdev=2.04说明最短时间6微秒，最长79微秒，平均9微秒，标准差2.04。clat是命令执行时间，lat就是总的延迟。看得出来，读的平均延迟在571微秒左右。
clat percentiles（usec）给出了延迟的统计分布。比如90.00th=[684]说明90%的读命令延迟都在684微秒以内。
FIO会为每个Job打出统计信息，可以看到带宽，IOPS等。
延迟：slat是发出命令的时间，包含最短，最长，平均，标准差。clat是命令执行时间。
FIO可以设置verify来做数据校验。
SSD专用测试软件，用来测试连续读写，4K对齐等，并给出综合评分。
除了测试性能，还可以检测固件算法，是否打开AHCI模式，是否4K对齐等。
作为简单易用的磁盘传输速率检测软件，用来检测硬盘，U盘，存储卡等速率。
ATTO测试是极限情况下的磁盘持续读写性能，采用的测试模型具有很高的可压缩性。ATTO默认测试全0数据。
CrystalDiskMark软件是一个测试硬盘或者存储设备的小巧工具，测试存储设备大小和测试次数都可以选择。测试项目里分为，持续传输率测试（块单位1024KB），随机512KB传输率测试，随机4KB测试，随机4KB QD32（队列深度32）测试，如图7-5所示。CrystalDiskMark默认运行5次，每次100MB的数据量，取最好成绩。
衡量PC的综合性能。
单机或集群IO子系统的测量和描述工具。
在设计阶段，使用Emulator（以后介绍）或者FPGA进行测试的过程，叫Verification，中文翻译为“验证”——目的是为了帮助ASIC把事情做对。
在芯片回来以后，使用开发板进行测试的过程，叫Validation，中文翻译为“确认”——目的是确保ASIC把事情给做对了。
在Verification阶段，一旦发现问题，ASIC工程师可以马上fix，然后通过升级Emulator的database或者更新FPGA的bit file把新的RTL交给测试再验证一遍，一直到做对为止。
相同的问题，如果是Validation阶段才发现，则只能通过重新TapeOut（含mental fix）或者让固件“打掩护”了。
可以做Simulation、Simulation Acceleration和Emulation。百万美元
Emulator（或FPGA）的另一个好处是，固件团体可以使用这些工具提前开始开发，不用等芯片回来以后，先经历“不死也要脱层皮”的Bringup阶段，然后才开始“遇到问题不知道硬件原因还是代码原因的”开发阶段。
用PCIe Analyzer可以测量PCIe的物理层、链路层、事务层。跟示波器不同，Analyzer可以基于PCIe协议将链路上所有Lane上发生的事务都解析出来，并且还提供Trigger（触发）的功能。
这点在调试的时候尤其重要，看一个实际的例子：对一个寄存器做CfgWr操作，但是结果发现写进去的值不对，而且这个问题只在ASPM enable的时候才会发生。
电源状态切换对于PCIe发送端和接收端来说是属于压力比较大的操作，因此有时会导致链路不稳定从而发送错误的包。这种问题调试需要抓trace，而analyzer必须把在链路从L0s退出进入L0时所发送的全部TLP都抓到，否则就无法查看错误到底在什么地方。且L0s退出的时间非常短，所以Analyzer需要在链路从electrical idle（空闲状态）退出后非常短的时间内（几十个FTS [1] ）就能正确抓包并解析。
如果说Analyzer是一个“窃听器”，让你知道主机和设备之间发生了什么，那么Jammer就是一个“邮递员”，主机和设备之间所有的通信都必须经过它的手，然后Jammer可以把信拆开，将里面的内容修改或者替换，再转发出去。
保障新的代码不会影响旧功能。
有两个针对DevSlp的case：
·IPM-12：Entering DevSlp Interface power state（进入DevSlp模式）。
·IPM-13：DevSlp interface power state exit latency（DevSlp模式退出时延）。
IPM-12重点是测试DevSlp进入：
1）先让SSD进入DevSlp状态；
2）保持DevSlp信号有效的情况下，持续向SSD发包，确保SSD不会回应发过去的包；
3）检查各种时间参数是否在规定范围内（SATA 3.2里面没有包括DXET，但是测一下还是很有道理的）。
DAT：协议规定主机唱摇篮曲给设备听，至少要唱10ms，主机说到做到，唱了10ms又10ms，唱了10ms又10ms。
DXET：协议规定从主机唱摇篮曲100ms以后，设备必须睡着，设备也说到做到，60ms的时候睡着了。
协议规定，设备进入DevSlp后，只要DevSlp还是置位状态，主机随便怎么弄，设备都不能醒，于是主机为了考验设备，100ms后开始不停地发COMRESET要想唤醒设备。
若设备能够在DevSlp的状态下能够Detect到COMRESET，说明测试失败，该功能没有做对。
WA=闪存写入的数据量/主机写入的数据量。
·要求有高低温；
·必须用指定的workload；
·耐久度测试以后马上进行数据保持测试。
要求SSD来自三个不连续的生产批次
一款SSD研发出来，除了内部的层层测试，也少不了送出去进行各种认证测试。
常见的认证有：1.SATA-IO Plugfest和IW（Interoperability Workshop）
2.IW和Plugfest有所不同
3.PCIe SIG Compliance Program
4.UNH IOL NVMe Test
FOB：Fresh Out of Box，指的是刚开封、全新的盘，此时SSD的性能类似于悟饭同学的愤怒形态，战斗力爆表但不持久，这并不是这块盘在未来正常使用过程中的真实能力。
Transition：经过一段时间的读写，战斗力逐步降低，趋向于稳定状态，这个过程称为转换状态。
·Steady State：战斗力数值稳定在一个区间，Performance相关的数据，例如Throughput（吞吐量）、IOPS、Latency（延迟）都必须在Steady State下获取，据此判断其到底是超级赛亚人，还是战五渣。
Steady State（稳定态）的判断原则是：这段时间内性能波动不超过±10%。
另外常用的几个概念：
1）Purge（擦除）：每次进行Performance测试前都必须进行Purge动作，目的是消除测试前的其他操作（读写及其他测试）带来的影响（比如，一段小BS的随机读写之后立即进行大BS的顺序读写，这时候大BS的数据会比较差），从而保证每次测试时盘都是从一个已知的、相同的状态下开始。简单来说，可以把Purge理解为：让盘回到FOB状态。
2）Precondition：通过对盘进行IO使其逐步进入Steady State的过程，分两步进行。
·Workload Independent Preconditioning（WIPC）：第一步，读写时不使用测试的Workload。
·Workload Dependent Preconditioning（WDPC）：第二步，读写时使用测试的Workload。
3）Active Range：测试过程中对盘上LBA发送IO命令的范围，如图7-28所示。
4）Data pattern：Performance测试必须使用随机数据（向闪存中写入的数据）。
可以让SATA链路的PHY进入低功耗模式，与硬盘，SSD，CPU等其他部分的电源管理是独立。
SATA提供了两种低功耗模式
对于链路的电源管理，主机和设备都可以发起：HIPM（Host Initiated Power Management），DIPM（Device Initiated Power Management）。
对于主机发起PMREQ_P/PMREQ_S，设备同意则进入Partial/Slumber，否则拉倒。若想退出Partial/Slumber则通过OOB重新建立。
Listen Mode（监听模式）：支持用端口监听新接入的盘，功耗只是Slumber。
Auto Partial to Slumber：让链路不需回到Active，直接从Partial进入Slumber。
DevSlp：在Partial/Slumber下，盘必须保持工作模式，以便于把自己唤醒，SATA总线的发送模块和接收模块也需要保持工作状态，因此省电效果不好。
DevSlp则将传输电路完全关掉，专门加入一个低速管脚来唤醒。DevSlp的功耗降到5mW，唤醒时间变成20ms。
RTD3：DevSlp时Vcc还在，因此还有功耗。因此主机想在长期Idle后把Power完全关掉。
通常是主机处于S0，SSD进入D3 Cold状态，因此就是Runtime D3，简称RTD3
ACPI规定的Device Power State：（对于设备如SSD的规定）
系统电源状态：（主机的规定）
ASPM让PCIe在某种情况下，能给从工作状态（D0）通过把自身PCIe链路切换到·低功耗模式，并通知对方也这么干，从而达到整条链路低功耗的目的。
ASPM的低功耗模式有两种，L0s和L1。如图8-9
其中链路寄存器中可以进行设置L0s/L1 或读取当前状态
处于L2下，所有时钟和电源全部关闭，省电效果很好，但是恢复时间达到毫秒级。
因此需要处于L1和L2之间的模式：L1.1和L1.2。区别在于Common Mode Voltage是否打开。
功耗目标和性能目标作为系统应用层面的输入，发送给主机端的NVMe驱动。
NVMe Power State：NVMe规定（Identify Controller Data Structure）最多支持32个Power State Descriptor（电源状态描述符），如表8-7所示。其中Power State Descriptor 0（0号电源状态描述符）是必须支持的，其他都是可选。
主机的具体操作：
1）主机给主控发个Identify Controller命令，主控会回复一个4K的数据包。
2）主机解析字节263获知主控支持的电源状态的数量。
3）主机解析字节2079：3140获知每个电源状态下主控的具体属性。
4）主机根据正在运行的应用（例如邮箱服务、数据库服务、视频服务和股票交易服务等）选择主控合适的电源状态
5）同理，主机也可以通过Get Feature命令来获知当前主控所处的电源状态
消费级SSD降低功耗
整个节能逻辑的大致演绎如下：
1）主机一段时间没有读写，触发SSD的PCIe链路进入ASPM，退出延迟非常短；
2）主机继续Idle，PCIe链路进入ASPM Substate，SSD仍处于工作模式，退出延迟也很短；
3）主机继续Idle，主控操作PD#1（关闭NVMe模块、各级FIFO、ECC模块、闪存控制器等），SSD进入Idle Mode，退出延迟明显延长；
4）主机继续Idle，主控操作PD#2，将CPU进入睡眠模式，DRAM进入Self Refresh模式，进入最高节能模式，退出延迟最长；
对于实际通信中，information bits表示有效信息长度，channel use表示实际传输长度。
Code rate=(information bits) / (channel use)
如果每个信息传输三次则是1/3.
Code rate越小 冗余越大。
Shannel揭示了，每个传输通道都有C，若 Code rate < C，则理论错误率可以趋近0.
信息由信息源产生，发送器发出信号，经过包含噪音的信道，到达接收器，再发往目的地。如图9-1.
二进制编码的系统，两种常见Channel模型：
在BSC中0,1组成的二进制信号，0,1各有p概率翻转。在BEC中，信号可能变成无法识别，但是不会翻转。
对于SSD来说，一般采用BSC模式，因为容易翻转。为了使得信息准确到达，采用编码。如图9-4.将ke位编码成n位，传入信道。
纠错编码：目的让编码后和编码前有足够大的区别。
编码距离：汉明距离，对于0/1串来说就是不同的位数。
对于00,01,10,11若采用重复编码
00变为00000000
01变为01010101
10变为10101010
11变为11111111
对于接收到信号00010000，发现编码距离最近的是00000000，距离是1。
CR=H(y)={0, 1}。y为信号，H为特定的处理，CR为结果，其中0是通过，1是失败。
奇偶校验：计算二进制中1的个数，作为一个位校验位，即SPC（single bit parity check code）
当存在奇数个翻转，就会查出错误，但不会纠错。
其实就是对所有位做异或操作，最终得到1即为奇数。
由于SPC只对奇数个翻转检测，因此可以设立多个条件，建立方程组。
对于长度n位，其中r位校验码，n-r位有效位。
对于线性分组编码，原始信号u，可以通过线性变化生成纠错码c，其中G是生成矩阵，c=uG。（c为n bit信号，u为k bit信号, G为k * n矩阵，H可以推导G的生成）
LDPC全称是Low Density Parity-Check Code，即低密度奇偶校验码。LDPC的特征是低密度，也就是说校验矩阵H里面的1的分布比较稀疏。
又分为正则和非正则，
其中正则保证每行有固定J个1，每列有固定K个1。如图，为正则矩阵H，右侧为校验方程。
Tanner图：用于直观表示矩阵。一种节点为b节点（bit node），一种为c节点（check node）。如果bi参与了cj方程的校验则将其连线。
对于一个信号参与的大量校验方程失败，说明该bit大概率出现错误。
Bit-flipping 解码方式：对于n位信号y(y1, y2…yn)，矩阵H。画出Tanner图，n个b节点，r个c节点。
对于Bit-flipping有很多细节值得讨论：如b节点更新，一次更新一个还是多个，若采用多个可能无法收敛，若采取一个，速度太慢。折中办法是先更新多个，数量少后更新单个bit。
算法的基础为概率论。
条件概率P(A|B)：在B事件发生的条件下，A发生的概率。
P(B|A) = P(A, B)/P(A)。其中P(A)是A发生的概率，P(B)是B发生的概率。
P(A, B)是A和B共同发生的概率。
贝叶斯公式：P(B|A) = P(A|B) * P(B) / P(A)
边缘概率：从多元随机变量中的概率分部得出只包含部分变量的概率分布。
P(A) = ∑B ∑C ∑D f(A, B, C, D) （就是说A发生的概率 = B,C,D在任何情况下A发生的概率之和）
P(A | B=1) = ∑C ∑D f(A, B=1, C, D) （就是说B=1的条件下A发生的概率 = B为1的条件下，C,D在任何情况下A发生的概率之和）
贝叶斯网络：是一种推理性图模型。
例如：x, y, z, w代表随机事件，w为是否吸烟的概率，x是职业是煤矿相关的概率，y是是否为咽炎的概率，z是是否为肺部肿瘤的概率。如图9-12
其中关系P(x, y, z, w) = P(w) * P(x) * P(y | w) * P (z | w, x )。
其中P(y|w=1)代表吸烟得咽炎的概率，P(z |w ,z)则代表 是否吸烟以及是否在煤矿工作得肺部肿瘤的概率。
因子图：无向的概率分部二部图。因子则为事务内部约束所表现的逻辑形式。
如下图所示的联合概率，其因子图如图9-13.
----------------------------------TODO 讲了一堆公式最终成功完成了计算-----------------------------------------------------
先确定H矩阵，才能确定G矩阵。
H矩阵的注意：
LDPC在SSD中的纠错流程，如图9-29.
值得注意的是，NAND硬判决、数据传输到控制器，以及硬判决解码这几个过程的速度都很快。软判决要读很多次，传输数据很多次，所以会对SSD的性能产生不好的影响。
为了提高性能，一种普遍的优化是，把LDPC软判决的分辨率变成动态可调，这样只有在最坏的情况下，才需要最高的分辨率去读。这样在大部分情况下，软判决读和软判决传输数据的时间开销将大幅度减小。
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
155-2731-8020
