内存初始化教程：2440内存初始化Lesson 2（无需内存不可行）

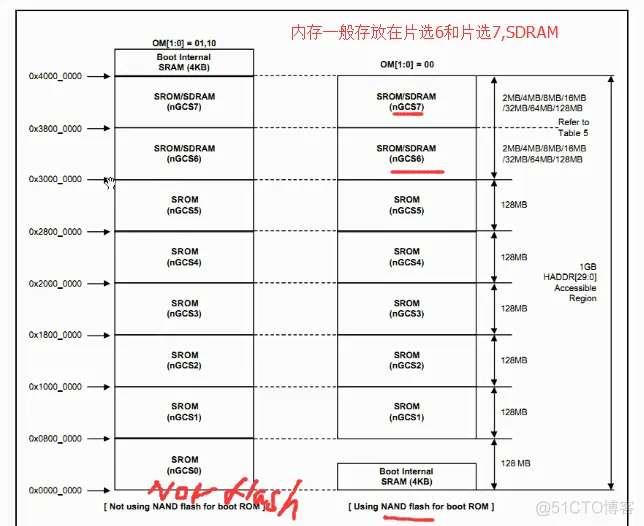

1、2440地址空间

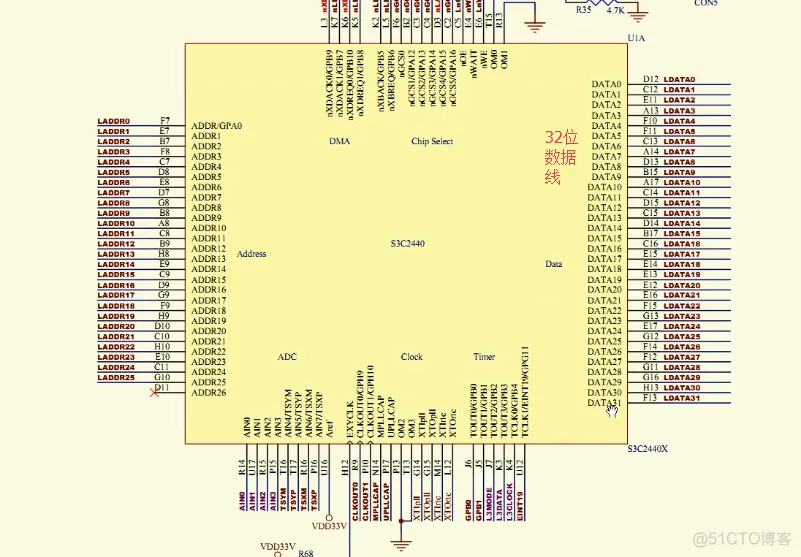

先去找PCB原理图，看CPU引出的内存地址线和数据线的宽度。

说明内存的其实地址是0x30000000为起始地址。

初始化内存其实是去初始化存储器控制器，只有初始化好这个存储器控制器之后才能访问相应的芯片。

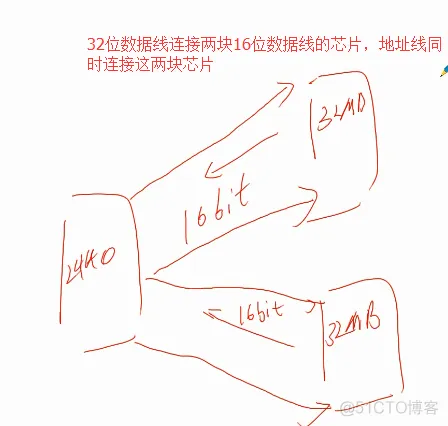

2、内存芯片的硬件连接

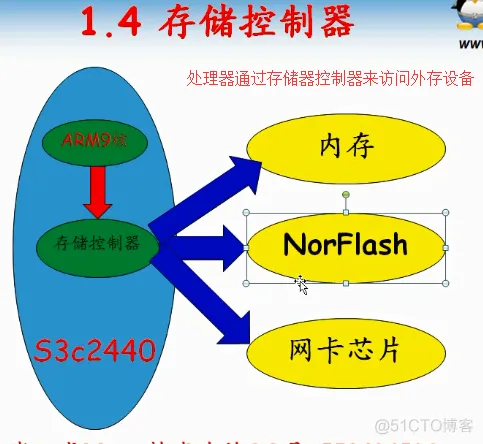

3、存储控制器

打开芯片手册，找到存储器控制器章节，

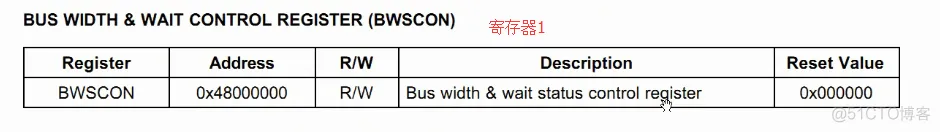

该寄存器分成了8个组，用于设置总线宽度和等待状态的寄存器，有8个组可控制8个BANK。

因为BANK7和BANK6用于接SDRAM的，因为原理图没有使用UB/LB，所以ST7位选择为0，WS7等待状态设置为0，DW7用于设置总线宽度，选择10为32位。BANK6的值与BANK的设置一样。

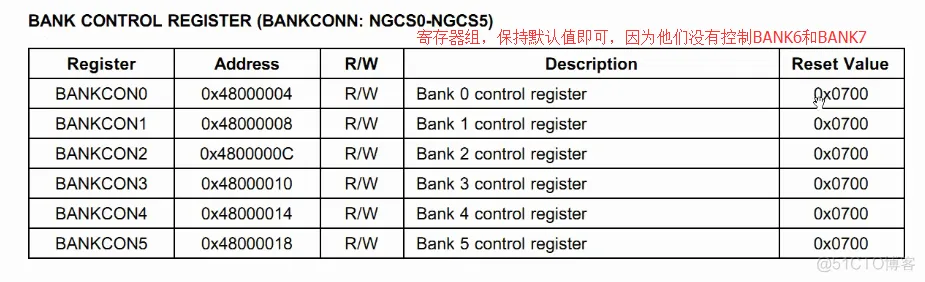

其他BANK不用保持默认值即可。

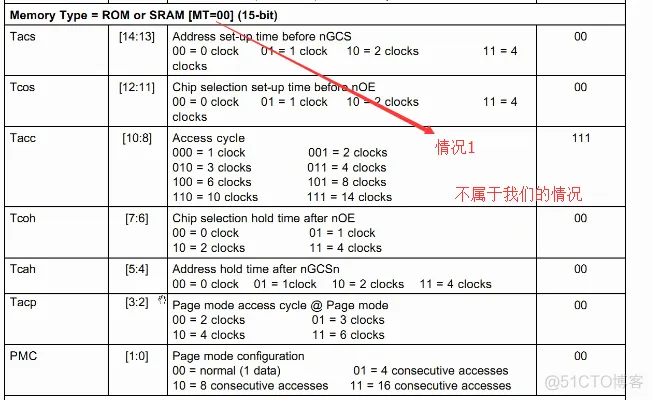

用于控制内存的寄存器，MT位用于控制内存使用的什么类型，我们用的SDRAM，值位11，

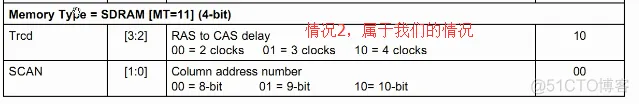

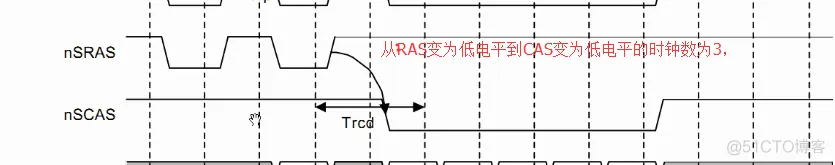

Trcd表示行列型号之间转换的延时，到底延时是多少，可以看上面的时序图

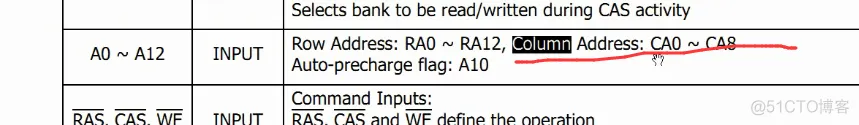

到具体使用的SDRAM里面去查看列地址数量，打开该芯片手册搜索column

为9位所以SCAN应该为01，

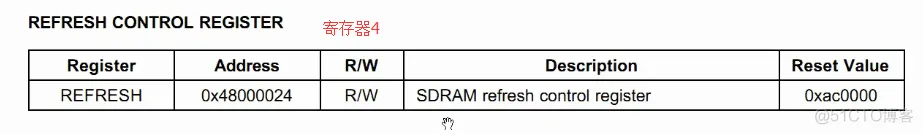

刷新寄存器

TREFMD刷新模式选择：选择自动刷新所以取值0，

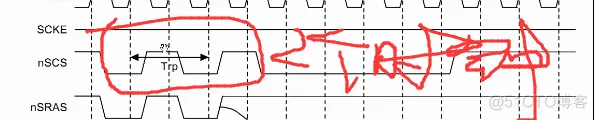

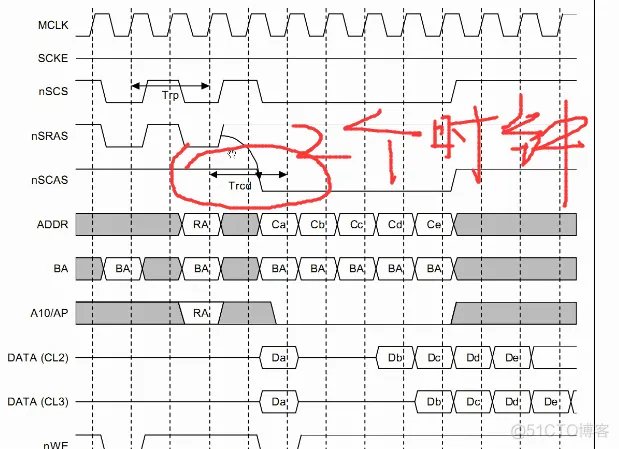

Trp：准备充电的时间，从时序可以看出

2个时钟选择00；

Tsrc:行刷新时间，一般是7个时钟，选择11，

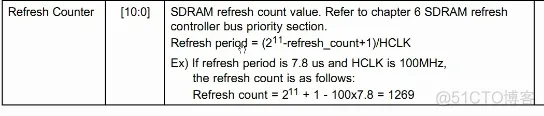

Refresh Counter：隔多长时间进行刷新一次，用这里来设置，

BURST_EN突发模式，使用起来，是指访问内存时一次性可以使用批量的数据；

SCKE_EN是否使能节点模式，使能起来

SCLK_EN选择推荐模式选择1；

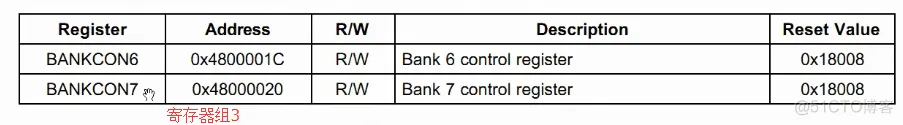

BK76MAP：用于控制设置BANK6和7的大小的。应该选择001为64M

他们的取值是一样的。

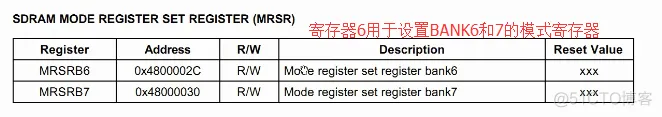

CAL域：

选择011，

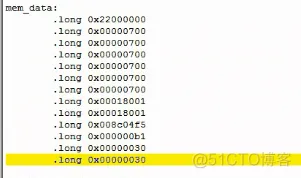

到这里内存控制器里面所有值已经列出来了。

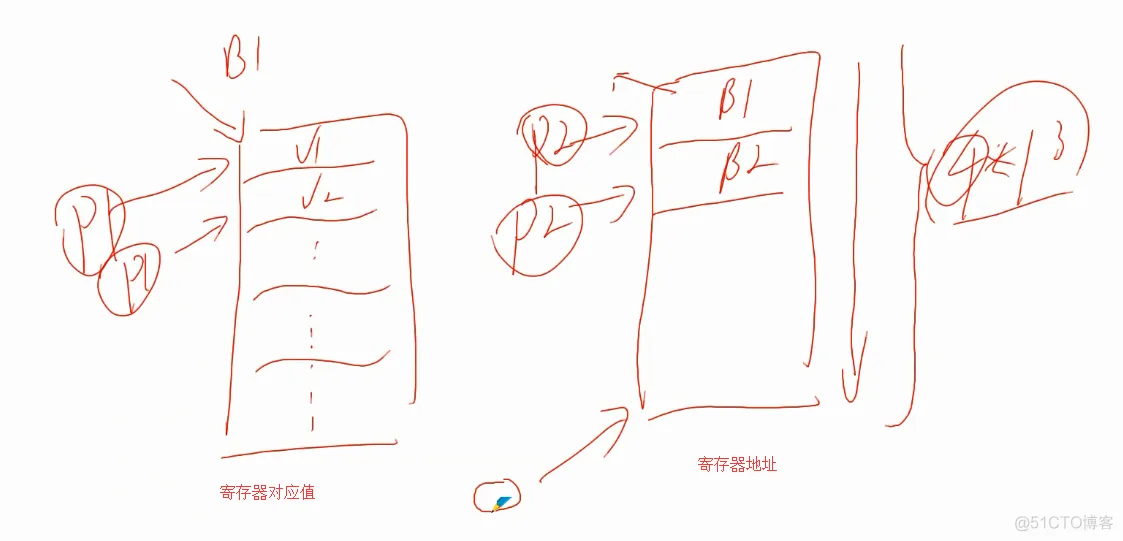

手把手写代码：

对存储器控制器初始化之后，便可以使用我们的内存了。
