PCB设计之电容篇
电容是导体的一种物理特性。

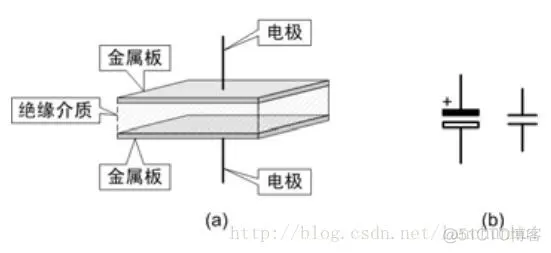

给导体加电位,导体就带上电荷,如下图 (a) 所示(在两块平行的金属板之间插入绝缘介质,且引出电极就成为了电容器)。但对于相同的电位,导体容纳电荷的数量却因它本身结构的不同而不同。导体能够容纳电荷的能力称为电容。
通常,某导体容纳的电荷(Q 库伦)与它的电位(V,伏特,相对于大地)成正比,即:
Q=C⋅V⇒C=QVQ=C⋅V⇒C=QV
CC 即该导体的电容量。若给电容器充电,电容器的两端上就会积累电荷。我们回到电流的定义,单位时间内流过导体横截面的电荷量称为电流强度,即 I=QtI=Qt,因此有:
Q=I⋅t=C⋅V⇒V=I⋅tCQ=I⋅t=C⋅V⇒V=I⋅tC
电容量为 C 的电容器在恒定电流强度 I 的作用下,两端电压V随时间 t 线性上升,斜率为 I/CI/C。
电容器两端的电压越高则所容纳的电荷就越多,即储能就越大。但电容器两极板间绝缘介质的耐电强度是有限的,若两极板间的电场强度太高,就可能将绝缘介质击穿,从而使电容器短路。因此在应用中要兼顾电容器的耐压。
实现频率过滤及频率分段:
