PCB设计进阶：掌握叠层设计，提升设计水平

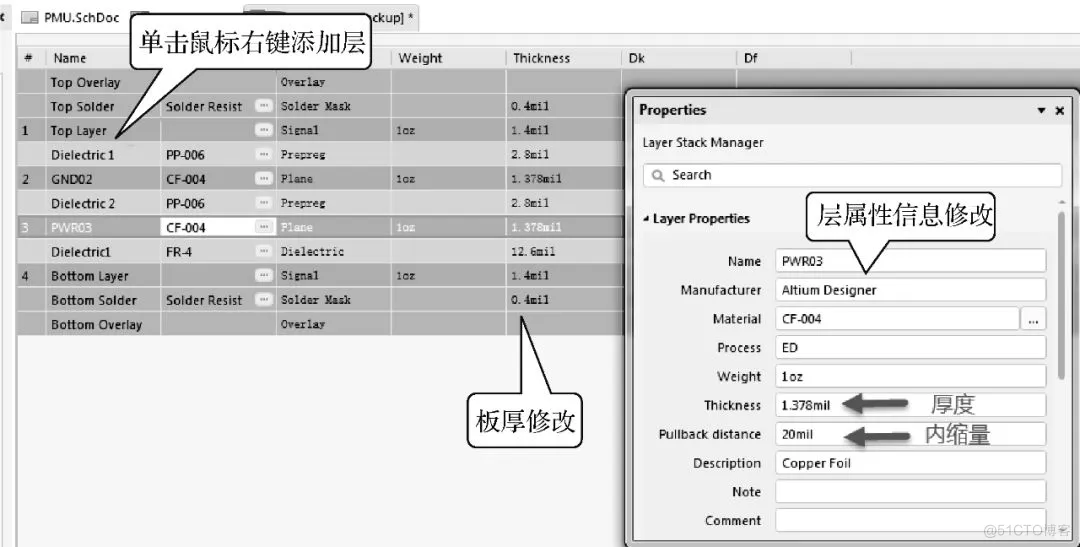

1. 层叠的定义及添加

对高速多层板来说，默认的两层设计无法满足布线信号质量及走线密度要求，这个时候需要对PCB层叠进行添加，以满足设计的要求。

2. 正片层与负片层

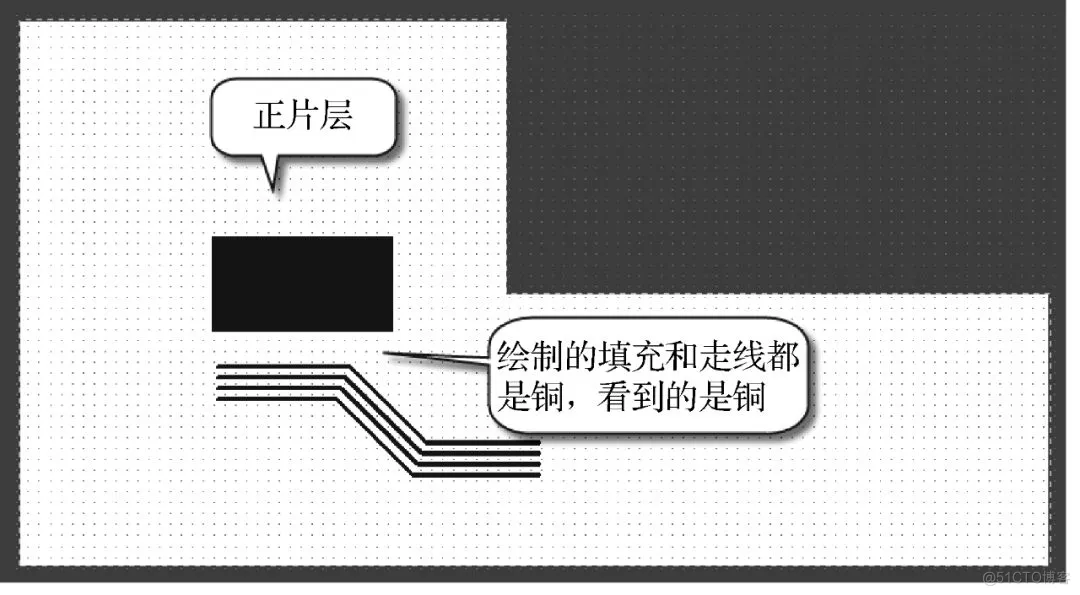

正片层就是平常用于走线的信号层（直观上看到的地方就是铜线），可以用“线”“铜皮”等进行大块铺铜与填充操作，如图所示。

若能搞定叠层，你的PCB设计也可以很高级_快捷键

图8-32 正片层

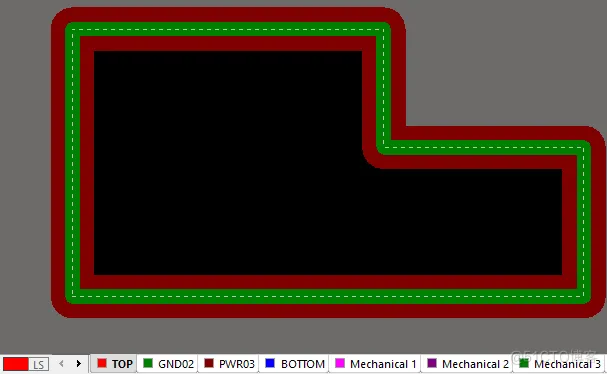

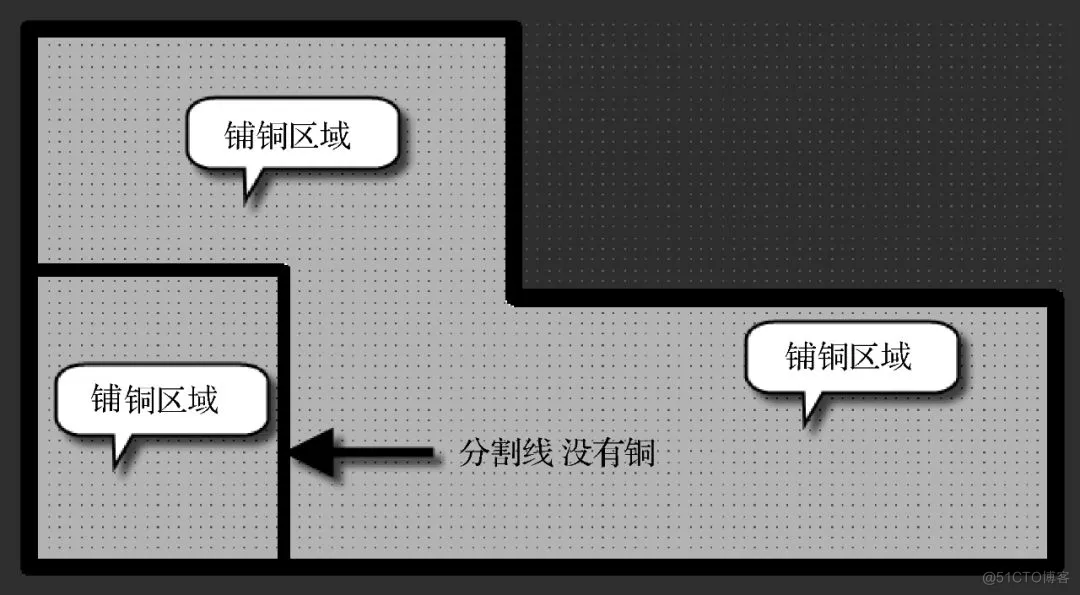

负片层则正好相反，即默认铺铜，就是生成一个负片层之后整一层就已经被铺铜了，走线的地方是分割线，没有铜存在。要做的事情就是分割铺铜，再设置分割后的铺铜的网络即可，如图8-33所示。

若能搞定叠层，你的PCB设计也可以很高级_分割线_02

图8-33 负片层

3. 内电层的分割实现

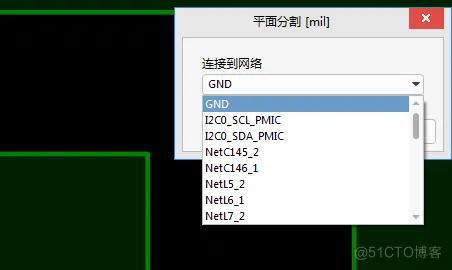

在Protel版本中，内电压是用“分裂”来分割的，而现在用的版本Altium Designer 19直接用“线条”、快捷键“PL”来分割。分割线不宜太细，可以选择15mil及以上。分割铺铜时，只要用“线条”画一个封闭的多边形框，再双击框内铺铜设置网络即可，如图8-34所示。

若能搞定叠层，你的PCB设计也可以很高级_分割线_03

图8-34 双击给予网络

正、负片都可以用于内电层，正片通过走线和铺铜也可以实现。负片的好处在于默认大块铺铜填充，再进行添加过孔、改变铺铜大小等操作都不需要重新铺铜，这样省去了重新铺铜计算的时间。中间层用电源层和GND层（也称地层、地线层、接地层）时，层面上大多是大块铺铜，这样用负片的优势就很明显。

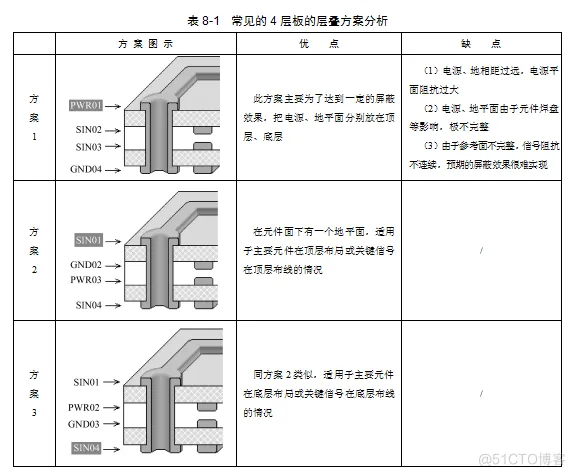

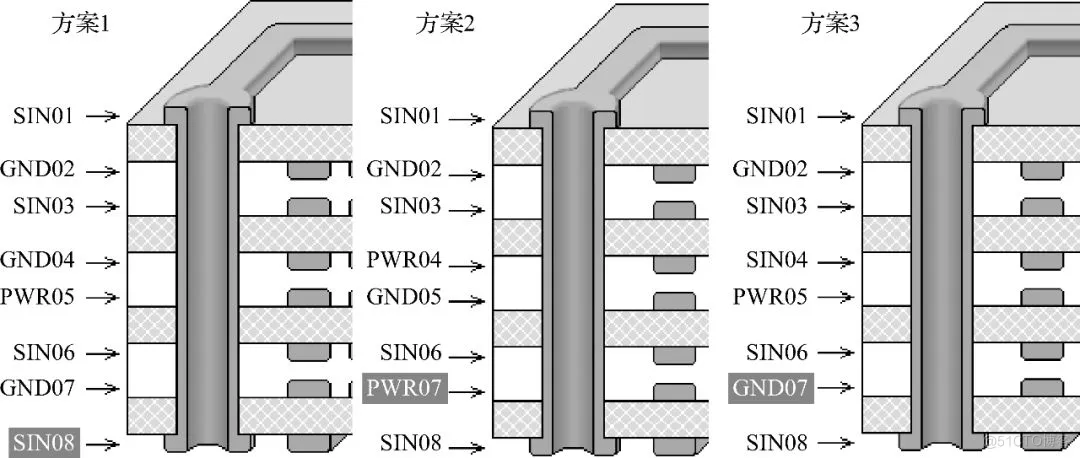

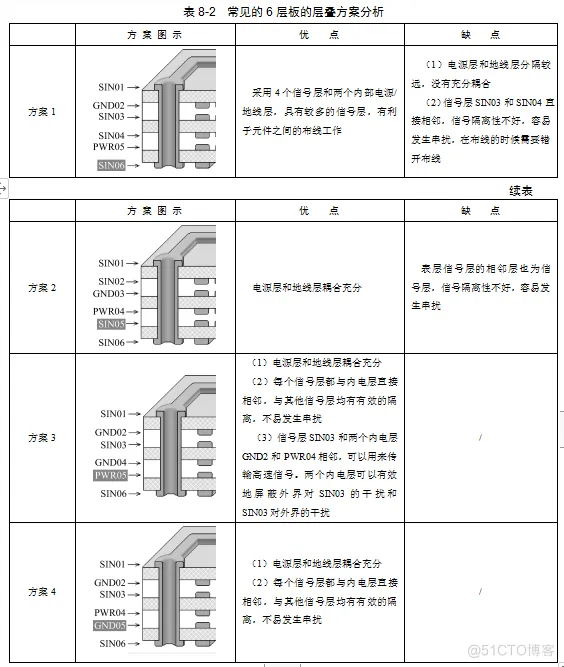

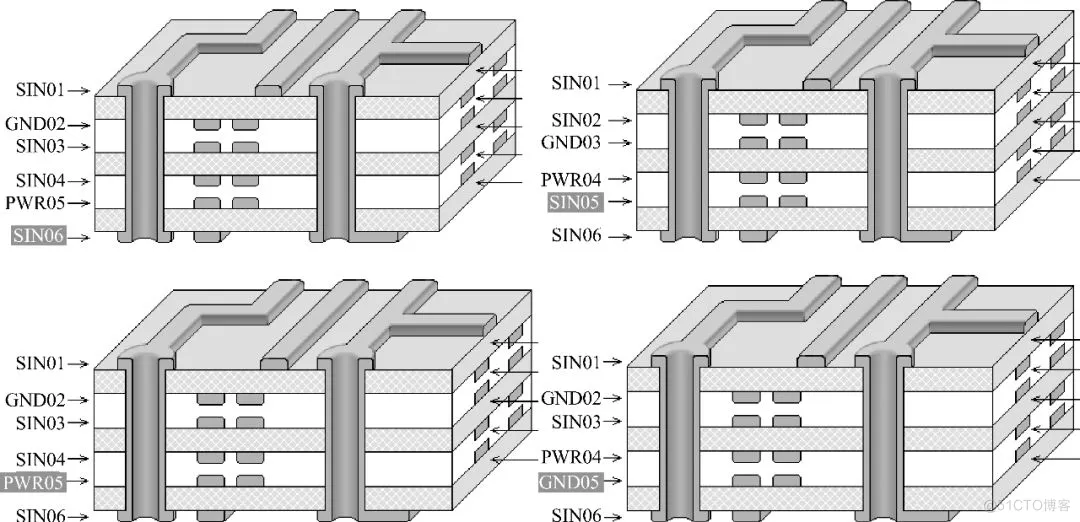

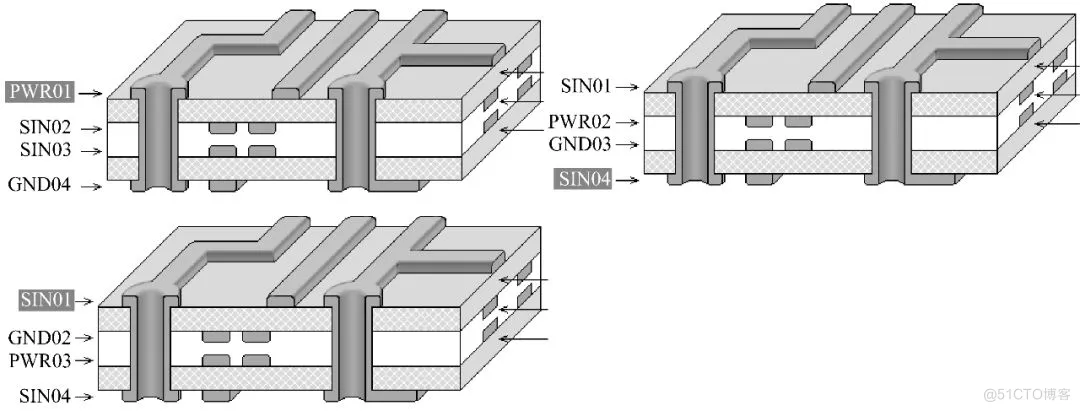

4. PCB层叠的认识

随着高速电路的不断涌现，PCB的复杂度也越来越高，为了避免电气因素的干扰，信号层和电源层必须分离，所以就牵涉到多层PCB的设计。在设计多层PCB之前，设计者需要首先根据电路的规模、电路板的尺寸和电磁兼容（EMC）的要求来确定所采用的电路板结构，也就是决定采用4层、6层，还是更多层数的电路板。这就是设计多层板的一个简单概念。

确定层数之后，再确定内电层的放置位置及如何在这些层上分布不同的信号。这就是多层PCB层叠结构的选择问题。层叠结构是影响PCB的EMC性能的一个重要因素，一个好的层叠设计方案将会大大减小电磁干扰（EMI）及串扰的影响。

板的层数不是越多越好，也不是越少越好，确定多层PCB的层叠结构需要考虑较多的因素。从布线方面来说，层数越多越利于布线，但是制板成本和难度也会随之增加。对生产厂家来说，层叠结构对称与否是PCB制造时需要关注的焦点。所以，层数的选择需要考虑各方面的需求，以达到最佳的平衡。

对有经验的设计人员来说，在完成元件的预布局后，会对PCB的布线瓶颈处进行重点分析，再综合有特殊布线要求的信号线（如差分线、敏感信号线等）的数量和种类来确定信号层的层数，然后根据电源的种类、隔离和抗干扰的要求来确定内电层的层数。这样，整个电路板的层数就基本确定了。
