Maxwell 3D仿真中无线线圈自感互感的注意事项探讨

问题一：Maxwell相对坐标系的作用是什么？

答：在使用Maxwell的User defined primitive 生成自动模型时，该功能没有设定起始坐标的参数，但可以指定参考坐标系。相对坐标系可以用来设定生成模型的起始位置。

问题二：在模型的截面添加了电流，为什么不能在参数里面添加求解矩阵，并报错“ An external terminal must border the edge of the problem region and coincides with the surface of a 3D object”

答：报错的原因是：导体必须在求解域内闭合，或者开放导体的两端必须和求解域的边界平面重合（不能是曲面）。

因此，

解决方法一：需要单独做一个封闭区域，且该区域的一个面与激励面重合。

解决方法二：使用软件自带的Create region，并且设置在激励面所在的方向上的offset为零。

注意事项：

1、多个Body拼接在一起，面与面的中心位置必须重合，面与面的面积不相等也不会报错。

2、面与面的连接，需要使用工具栏的Boolean中的Union命令，将多个模块连接在一起。否则，电流不能在Body之间流动。

3、可以人为建立真空的Body作为求解域。

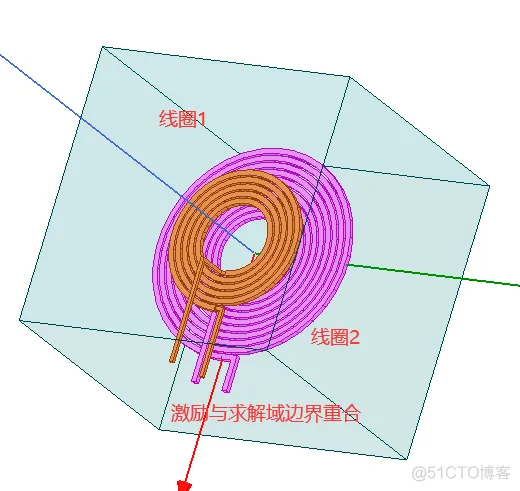

最后，附上仿真图及仿真结果做纪念。

下表数据分别为：

线圈1自感、线圈1互感、线圈2互感、线圈2自感

线圈1自感系数、线圈1互感系数、线圈2互感系数、线圈2自感系数

仿真结果分析：

1、由于只有两个激励源，因此，他们的互感是相同的。

2、由于线圈2的匝数比线圈1多，因此，线圈2自感>线圈1自感。

3、耦合系数k = M / sqrt（L₁*L₂）。经验证，k=0.302 与仿真相同。

仿真结果与理论相符合。
