MPPT光伏并网系统Simulink仿真研究

1.软件版本

MATLAB2019a

2.本算法理论知识

设计光伏并网之前,首先需要设计一个光伏电池的仿真模型。

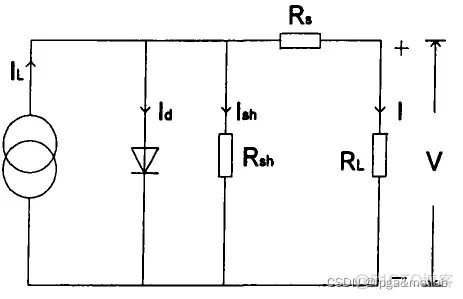

光伏电源的等效电路如下所示:

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_simulink

那么很显然就有

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_simulink_02

通过简单的验证,论文中提供的电路图存在一定的问题,为此需要对该结构做一定的简化,然后重新进行设计,但最终的设计思路还是论文中的光伏电源的基本电路图。

3.部分核心代码

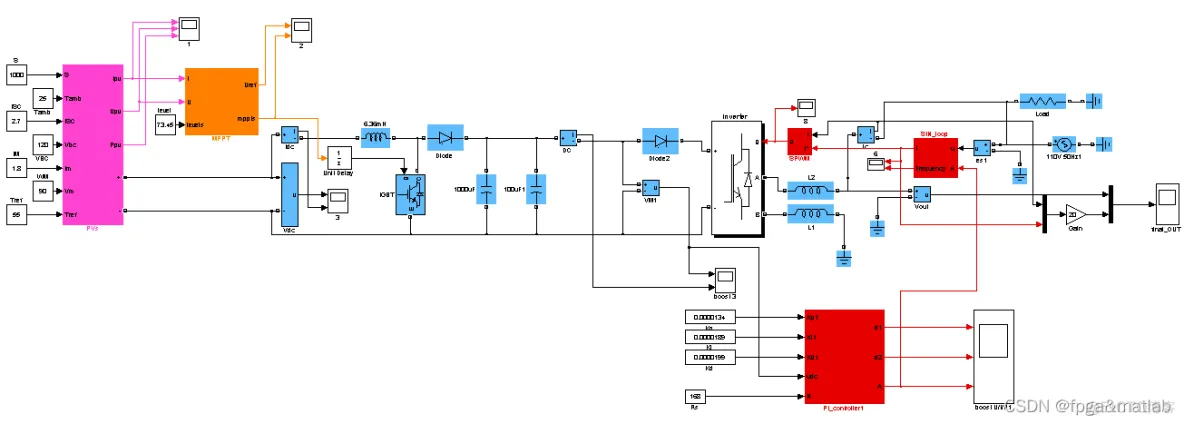

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_simulink_03

此结构和论文中的结构基本相似。下面结合论文中的说明进行介绍。

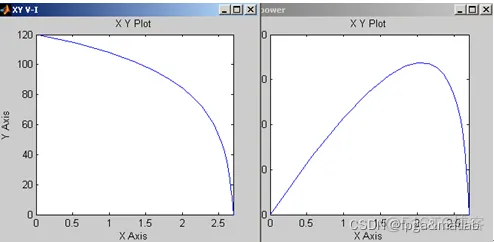

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_电路图_04



光伏电池部分:

这个部分主要用来模拟光伏电池,这个部分在前面已经做了简单的讲解了,其实现主要根据公式

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_光伏发电_05

来实现,这个仔细对比内部的结构和这个公式的区别就可以知道了。下面重点介绍其他部分。

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_光伏发电_06



MPPT部分:

MPPT的主要功能就是最大功率点的跟踪,在使用MPPT算法后,在光照发生突变的情况下系统仍然比其他几种没有应用MPPT算法的输出功率要大。这里MPPT的实现方法采用电导增量法进行设计,其模块结构的设计完全按照该方法的实现公式进行设计与实现。

下面考虑输入突变的情况下,整个系统的仿真结果:

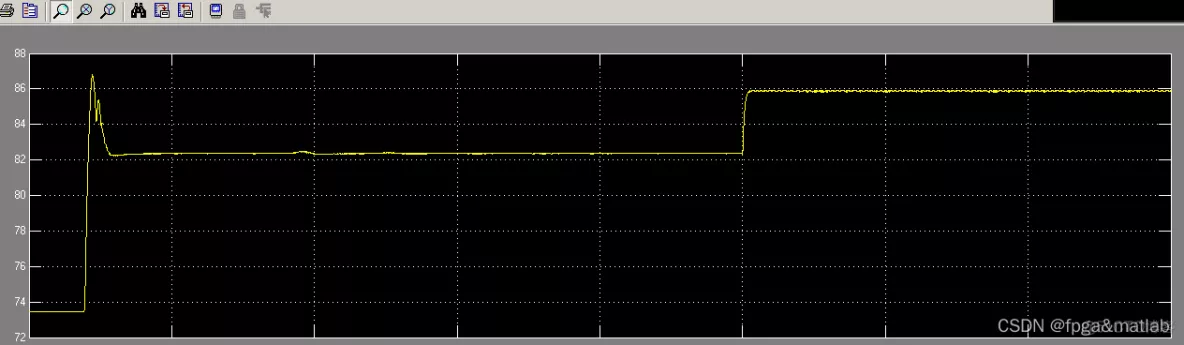

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_MPPT_07

即发生突变的时候,通过MPPT仍然能够跟踪到最大功率点。

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_参考文献_08

逆变器部分:

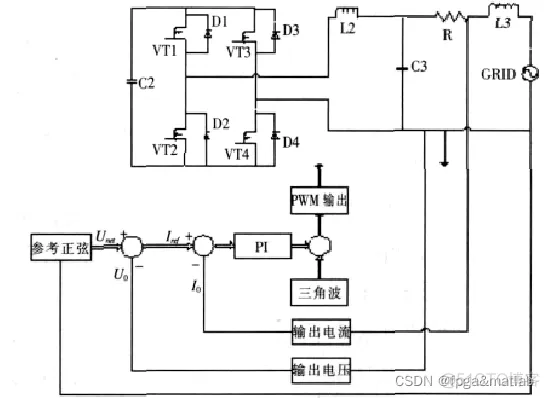

根据论文中的结构,逆变器的基本结构为:

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_电路图_09

因此,我们主要需要设计PI控制器,PWM模块,参考正弦的产生等模块,在Simulink中,分别对应的模块有:

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_电路图_10



【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_电路图_11



【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_simulink_12

对于PI控制器,其原理比较简单,主要通过参数k1,k2,k3来进行调制。电流内环比较后的信号经过PI调节后与三角波调制得到PWM控制脉冲,从而控制逆变器的输出。

其中输出电流和输出电压分别对应着

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_MPPT_13

即上图中蓝色部分的I和U。从而实现电压和电流的输出控制。

4.仿真结论

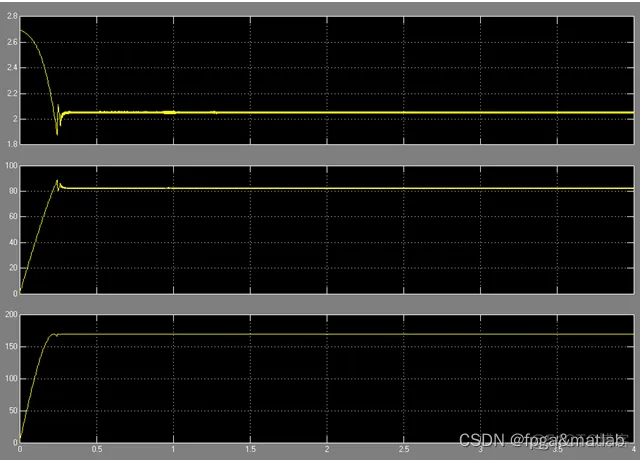

【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_MPPT_14


【MPPT光伏】基于MPPT的光伏并网系统的simulink仿真_参考文献_15
