H无穷控制器设计与MATLAB仿真实现

1.软件版本

matlab2017b

2.系统概述

·PID控制器：

PID控制器（比例-积分-微分控制器），由比例单元 P、积分单元 I 和微分单元 D 组成。通过Kp， Ki和Kd三个参数的设定。PID控制器主要适用于基本线性和动态特性不随时间变化的系统。

PID 控制器的方块图PID 控制器是一个在工业控制应用中常见的反馈回路部件。这个控制器把收集到的数据和一个参考值进行比较，然后把这个差别用于计算新的输入值，这个新的输入值的目的是可以让系统的数据达到或者保持在参考值。和其他简单的控制运算不同，PID控制器可以根据历史数据和差别的出现率来调整输入值，这样可以使系统更加准确，更加稳定。可以通过数学的方法证明，在其他控制方法导致系统有稳定误差或过程反复的情况下，一个PID反馈回路却可以保持系统的稳定。

PID控制的基本原理和常用形式及数学模型：

具有比例-积分-微分控制规律的控制器，称PID控制器。这种组合具有三种基本规律各自的特点，其运动方程为：

PID控制的结构图为：

由此可见，当利用PID控制器进行串联校正时，除可使系统的型别提高一级外，还将提供两个负实零点。与PI控制器相比，PID控制器除了同样具有提高系统的稳态性能的优点外，还多提供一个负实零点，从而在提高系统动态性能方面，具有更大的优越性。因此，在工业过程控制系统中，广泛使用PID控制器。PID控制器各部分参数的选择，在系统现场调试中最后确定。通常，应使积分部分发生在系统频率特性的低频段，以提高系统的稳态性能；而使微分部分发生在系统频率特性的中频段，以改善系统的动态性能。

·H无穷控制器：

H∞控制是一种具有很好鲁棒性的设计方法，具有设计思想明确、控制效果好等优点，尤其适用于模型摄动的多输入多输出(MIMO)系统。H∞控制在控制理论、设计方法及应用等方面，经过多年不断发展和完善，已成为一种具有较完整体系的鲁棒控制理论。为适应控制系统稳定性、自适应性、智能化及工程化的更高要求，基于线性矩阵不等式(LMI)的H∞控制、非线性H∞控制以及H∞控制与神经网络和模糊控制结合，成为近年来H∞控制研究的热点。随着H∞控制研究的深入，其存在的诸如理论复杂、计算量大和参数摄动范围有限等问题将会逐步得到解决，适用范围也会更广、应用前景会更好。

3.部分程序

程序设计部分主要分为四个部分：

第一个是伺服电机

第二个是H无穷控制器

第三个是用来对对比的PID控制器

第四个是GUI界面（封装之后成toolkit进行调用）

最后编写的m文件一共分如下几个部分：

基于PID控制的伺服电机系统

基于H无穷控制的伺服电机系统

封装后成为toolkit之后的GUI界面系统。

一个伺服系统，其主要涉及到的对象参数为：

Ku:功率放大器的放大系数

R：电枢电阻

Km：电动机力矩系数

Ce：电压反馈系数

J：转动惯量

theta：转速

r：指令信号

u：控制输入

F：驱动力

完整的伺服模型如下所示：

登录后复制

clc;clear all;close all;warning off;%步骤一：定义模型ts        = 0.001;J         = 0.05;q         = 0.1;sys       = tf(1,[J,q,0]);dsys      = c2d(sys,ts,'z');[num,den] = tfdata(dsys,'v');%步骤二：权值函数的选择G         = sys/10000000;%加权函数1nw1       = [0.25,1  ,0.5];dw1       = [0.9 ,1.7,0.4];[m1,p1,w1]= bode(tf(nw1,dw1));%加权函数2nw2       = [1,0,0];dw2       = [0,0,300];[m2,p2,w2]= bode(tf(nw2,dw2));figure;subplot(211);semilogx(w1,20*log10(m1(:)));title('Weight function 1');subplot(212);semilogx(w2,20*log10(m2(:)));title('Weight function 2');%步骤三：H无穷最优选择[a,b,c,d] = tf2ss(num,den);s         = mksys(a,b,c,d);w1        = [nw1;dw1];w2        = [nw2;dw2];Tss       = augtf(s,w1,[],w2);[gg,cFopt,ccL] = hinfopt(Tss);disp('the opt gamma value:');gg[af,bf,cf,df]  = branch(cFopt);Gc             = zpk(ss(af,bf,cf,df));G0             = G*Gc;Gc1            = feedback(G0,1);%步骤四：测试t = 0:0.1:100;y = step(Gc1,t);figure;time = 1/length(t):1/length(t):1;plot(time,y);grid on;1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.

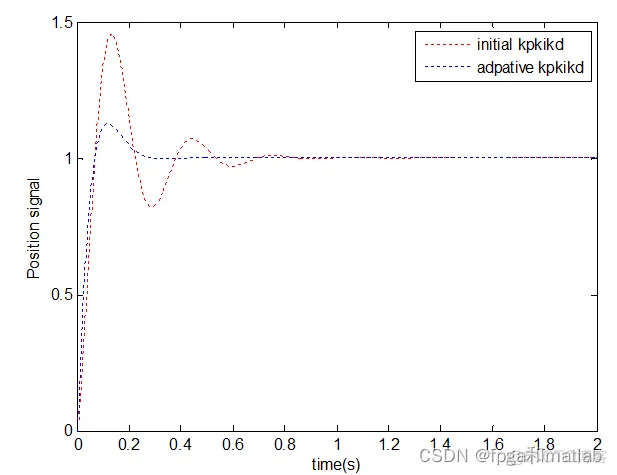

4.仿真结论
