matlab simulink 实现简单的脉宽调制PWM仿真

1、内容简介

matlab simulink 实现简单的脉宽调制PWM仿真

2、内容说明

PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。

PWM的一个优点是从处理器到被控系统信号都是数字形式的,无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。
作为一个具体的例子，我们来考察-种用PWM控制的制动器。简单地说，制动器是紧夹住某种东西的-种装置。许多制动器使用模拟输入信号来控制夹紧压力(或制动功率)的大小。加在制动器上的电压或电流越大，制动器产生的压力就越大。可以将PWM控制器的输出连接到电源与制动器之间的一个开关。要产生更大的制动功率，只需通过软件加大PWM输出的占空比就可以了。如果要产生一个特定大小的制动压力，需要通过测量来确定占空比和压力之间的数学关系(所得的公式或查找表经过变换可用于控制温度、表面磨损等等)。

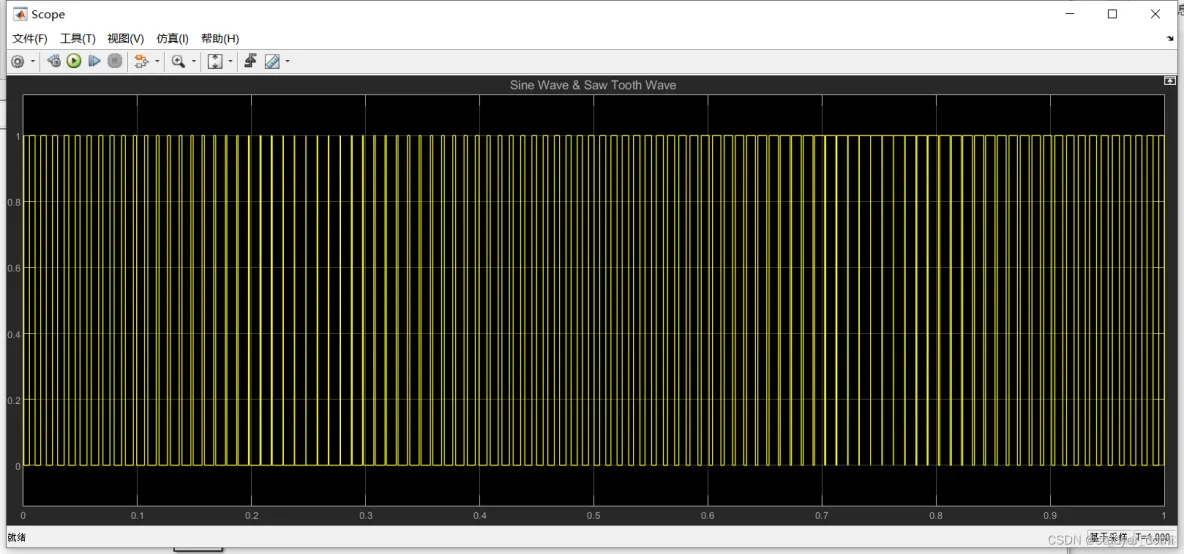

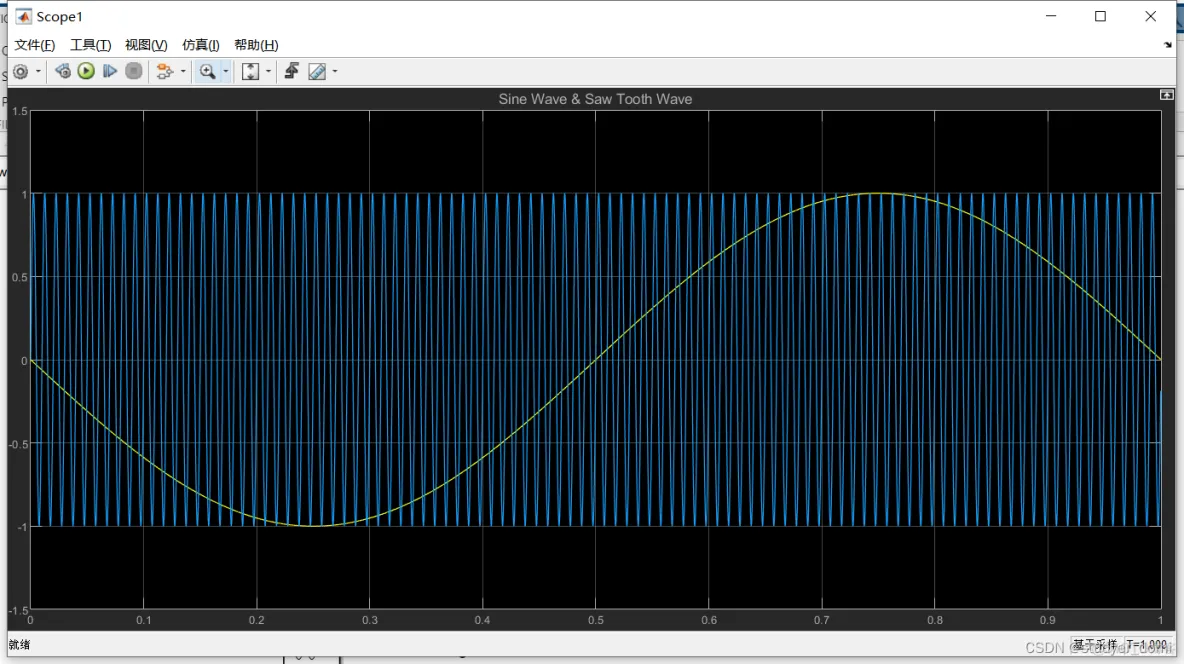

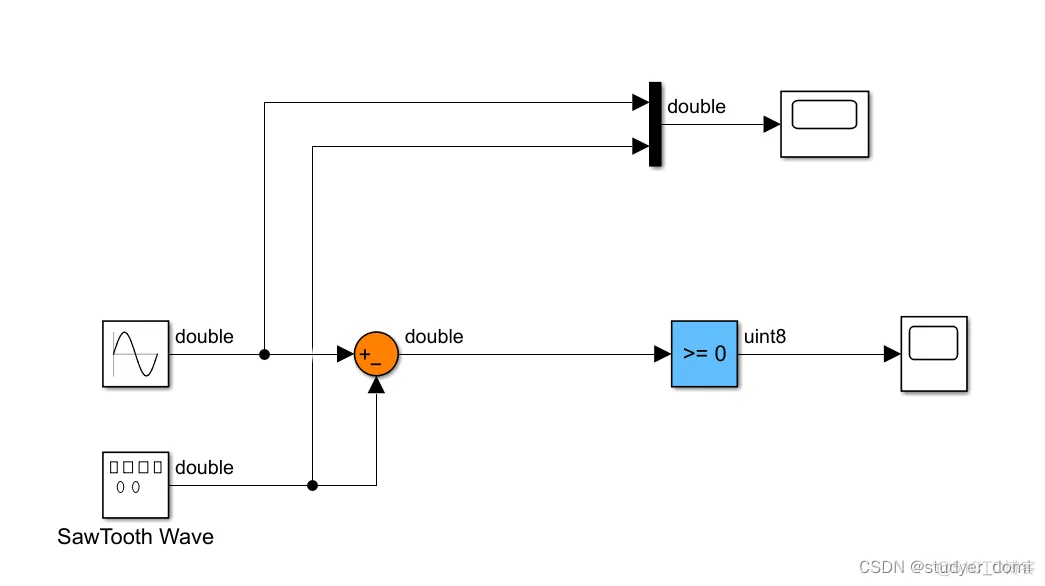

3、仿真分析
