Cadence OrCAD利用Excel制作复杂元件教程

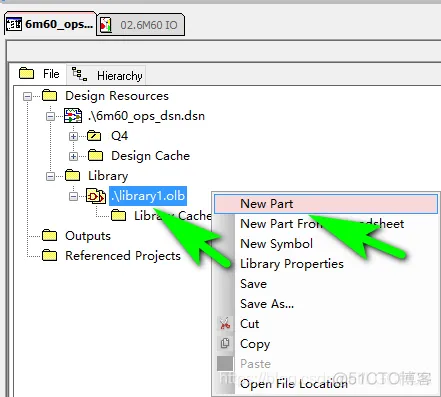

1、打开OrCAD Capture软件,新建一个元件库或者添加现有一个元件库,之后选中添加的库,右击选择New Part,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_PCB设计

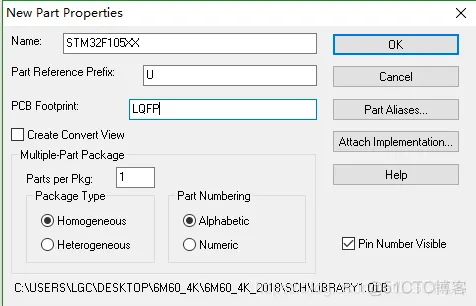

填写元件相关信息,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_excel表格_02

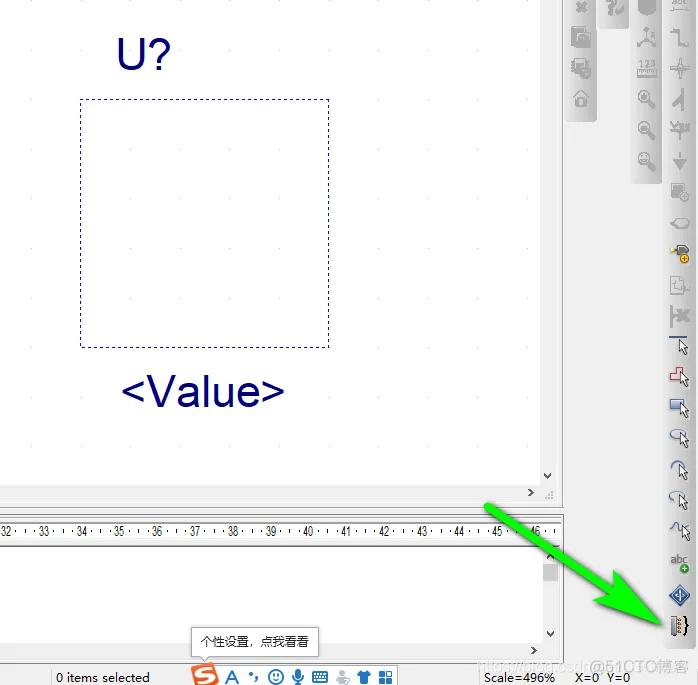

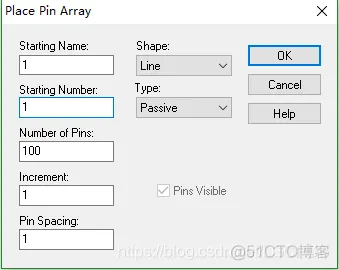

2.使用PinArray工具添加100个引脚,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_引脚_03Cadence OrCAD 如何利用Excel表格制作复杂元器件?_PCB设计_04
3、添加好100个引脚后的效果,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_引脚_05

4.鼠标左键框选所有的Pin(注意不要选中框),右键选择Edit Properties编辑管脚属性,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_PCB设计_06

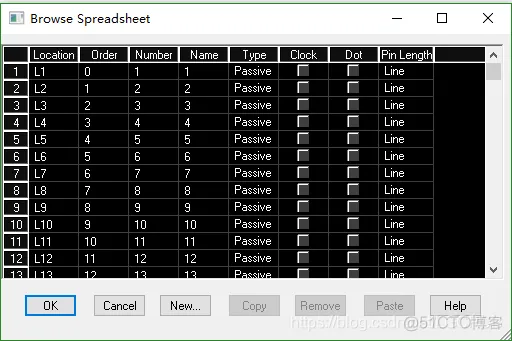

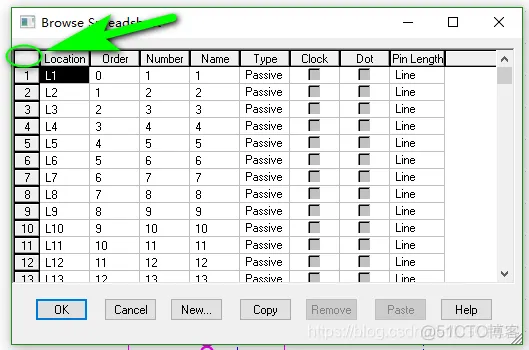

5、在Edit Properties编辑对话框下,点击空白位置进入全选状态,如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_Cadence 17.2_07
Cadence OrCAD 如何利用Excel表格制作复杂元器件?_Cadence 17.2_08
全选整个表格后,快捷键Ctrl+Ins,复制整个表格,然后打开Excel表格按快捷键Ctrl+V粘贴上述表格,然后编辑该表格。

**技巧提示:**先使用PDF编辑器将PDF格式的数据手册转成Word文档格式,然后再在Excel表格中进行修改和完善。

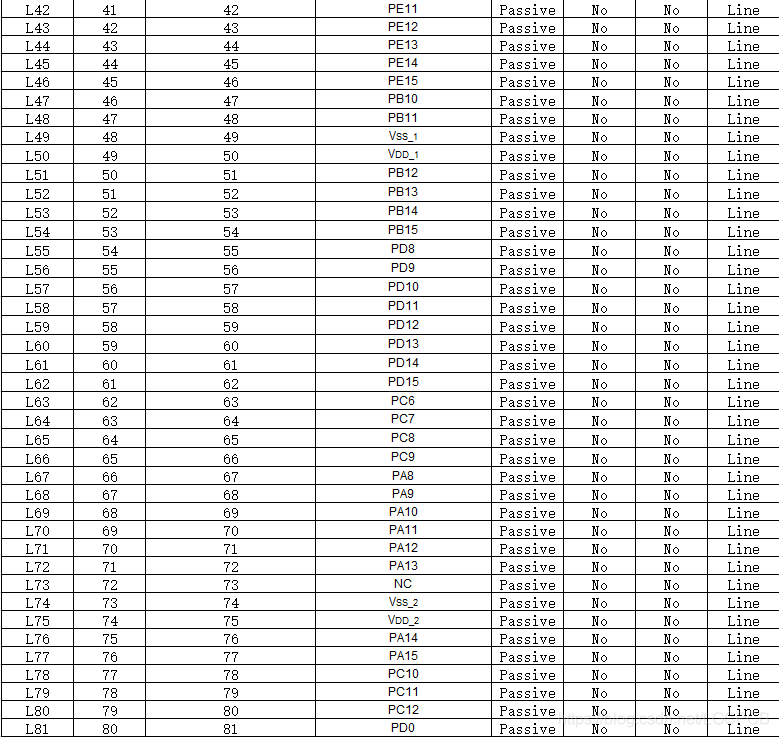

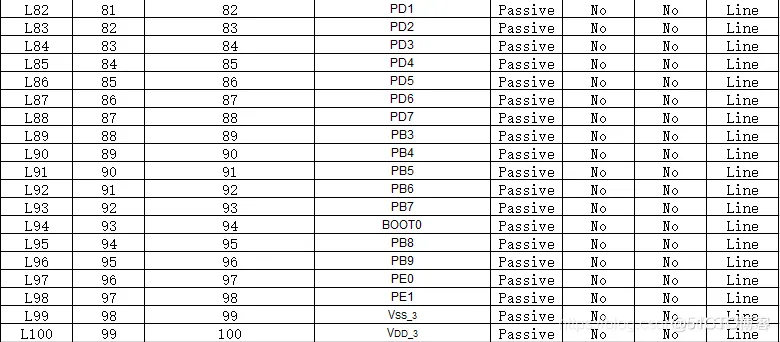

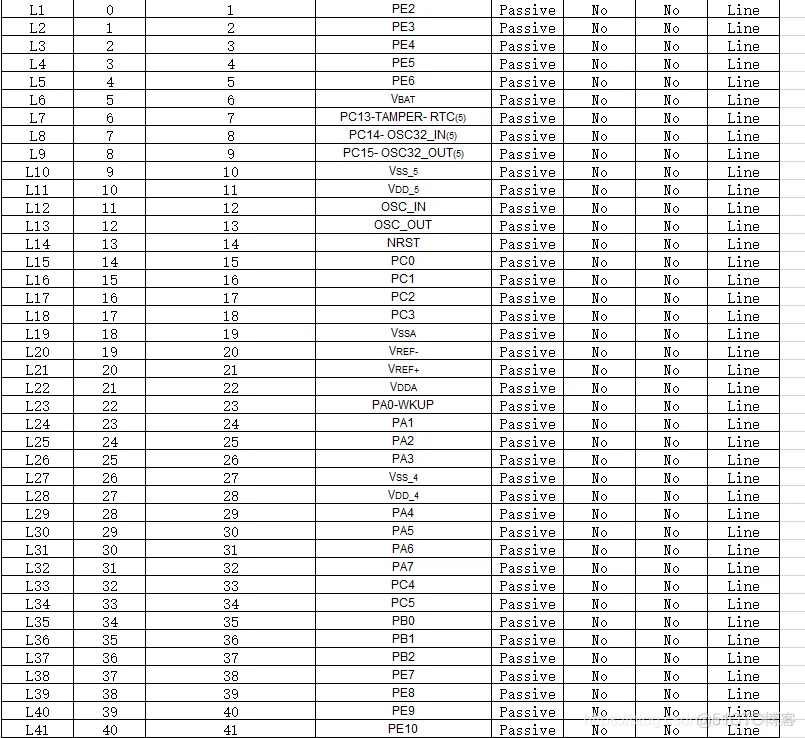

6、本例的器件为100个引脚,即Excel文件应该为100行,编辑完的Excel文件如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_excel表格_09Cadence OrCAD 如何利用Excel表格制作复杂元器件?_Cadence 17.2_10Cadence OrCAD 如何利用Excel表格制作复杂元器件?_Cadence 17.2_11

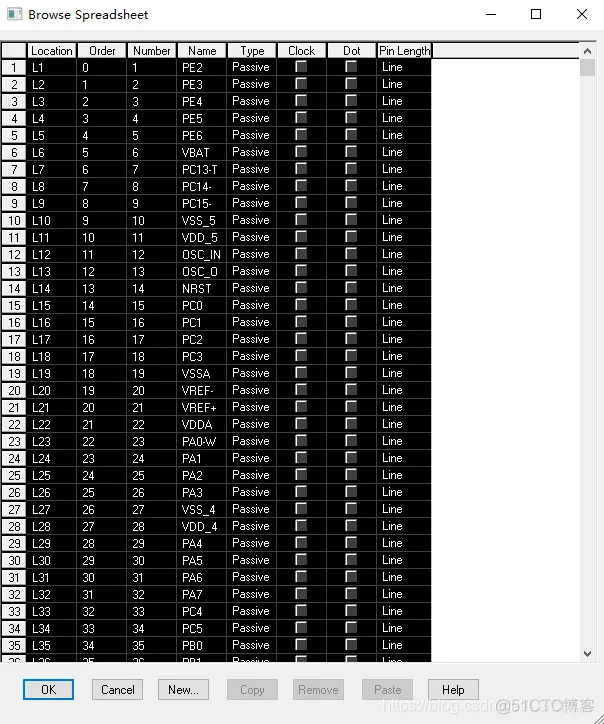

对Excel表格进行全选,按Ctrl+C进行复制,回到OrCAD中的Edit Properties编辑对话框,按Shift+Ins粘贴到Edit Properties编辑对话框中,然后确定即可。

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_引脚_12

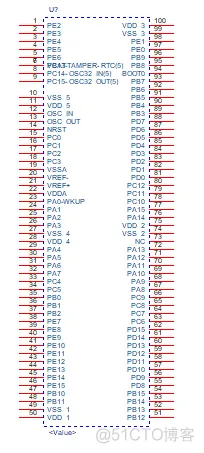

7.放置管脚后,在OrCAD中,调整Pin的位置即可(根据自己的风格调整Pin的位置),如下图所示:

Cadence OrCAD 如何利用Excel表格制作复杂元器件?_PCB设计_13
