PAM-STAMP实战技巧：零件展开与精确校正

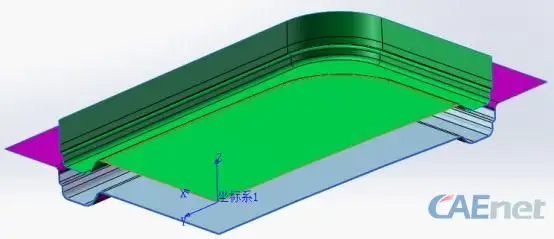

首选需要对零件的成型工艺进行设计，此零件使用一步翻边成型，凸模在上，凹模在下，没有压边；在三维软件中，根据工艺设计，绘制凸模和凹模的曲面（凸模直接偏执1mm边上曲面延伸10mm，凹模增加3mm的圆角，适当延长置料面），由于零件是对称零件，所以只做1/4即可；笔者使用SolidWorks进行曲面的处理，效果如下：

1. 使用Inverse模块对1/4端盖零件进行快速展开；

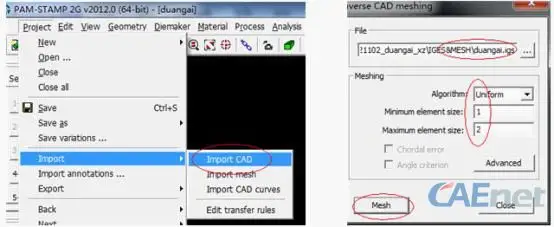

1.1 导入需要展开的IGES文件，并划分网格；

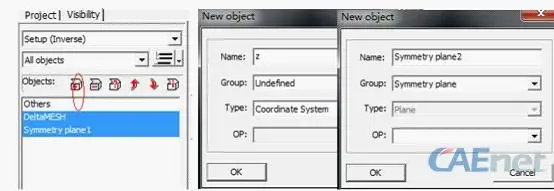

1.2 增加对称面：（2个）以及坐标系（冲压方向非Z轴时）

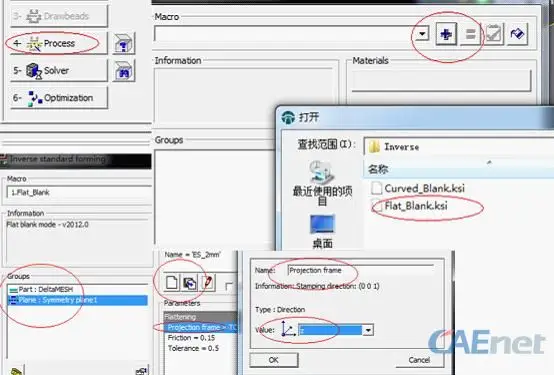

1.3 进行inverse设置，以便进行求解；

设置过程和冲压设置类似，这里就不一一详解了，有需要了解的，可以百度一下我以前的帖子；

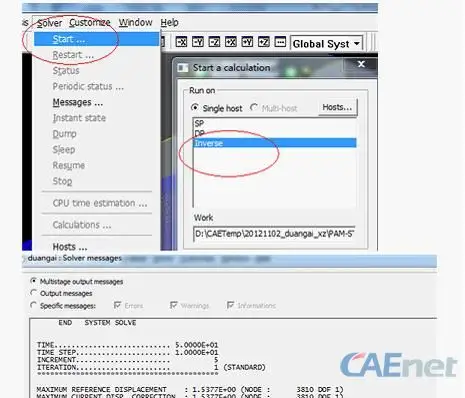

1.4 提交运算

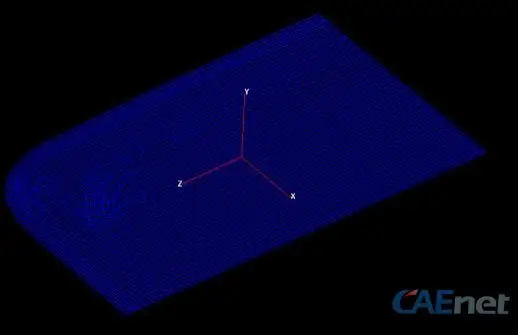

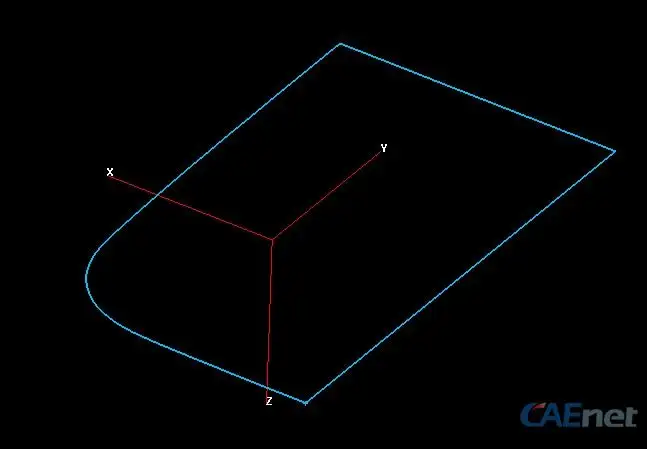

1.5 计算完毕，查看结果，展开结果如下:

宽度方向：183*2=366mm， 长度方向：307*2=614mm

2 对展开边线进行优化：

导出展开结果的IGES曲线，然后新建一个翻边模拟算例：利用上一步的展开结果进行分析；具体设置步骤略（不会的可以先看一下PAM帮助里面的例子）

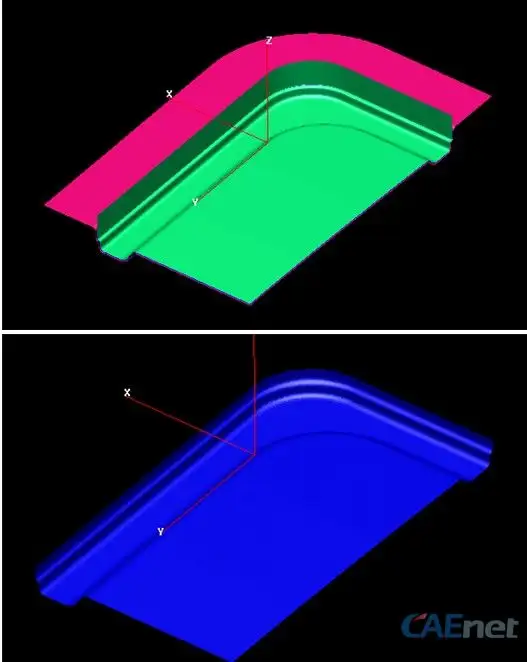

2.1 拉延计算结果如下：

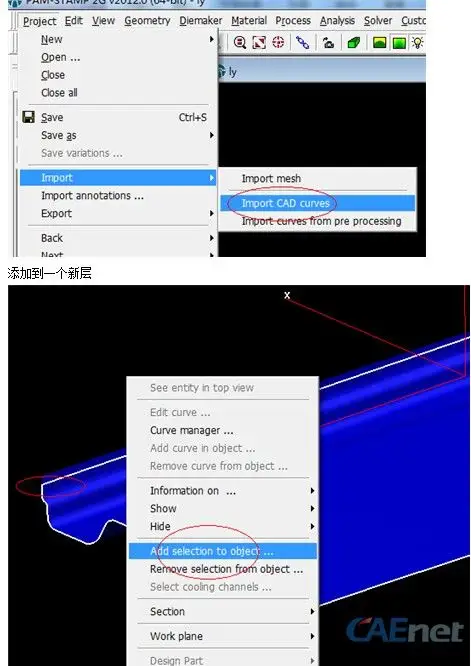

2.2 导入原始零件的边线；

打开拉延分析结果的最后一步，导入端盖原始零件的边线，

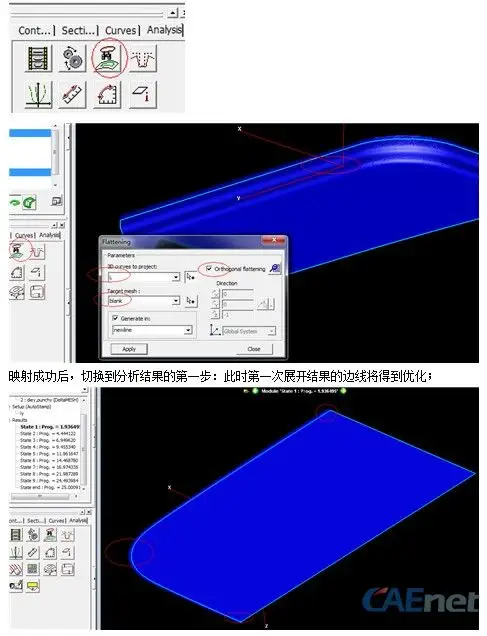

2.3 打开映射（flantening）命令，进行边线的映射：

映射成功后，切换到分析结果的第一步：此时第一次展开结果的边线将得到优化；

将映射修正后的曲线重新导出即可!!!
