热机蠕变疲劳分析：创建与解析之道

热机蠕变疲劳创建

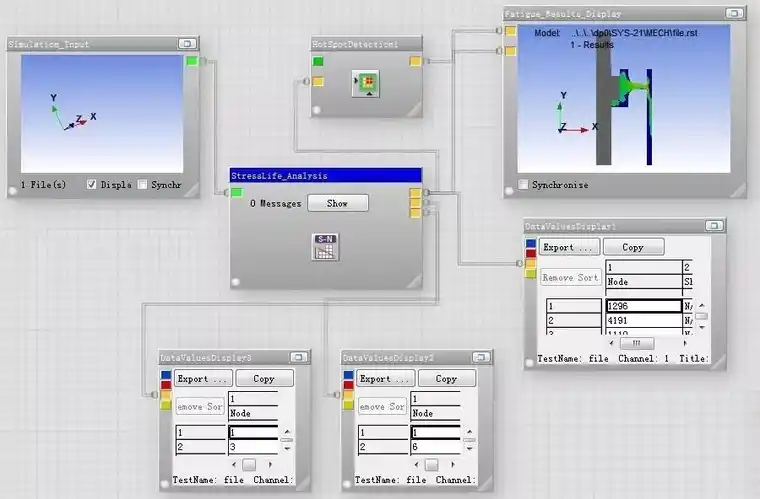

1、搭建nCode DesignLife求解分析模块工程项目连接，考虑热与结构分析结果引入，同时可以考虑其他相应的结构载荷，如图2.1所示。

图2.1

2、同时修订DesignLife疲劳分析环境，如图2.2所示。

图2.2

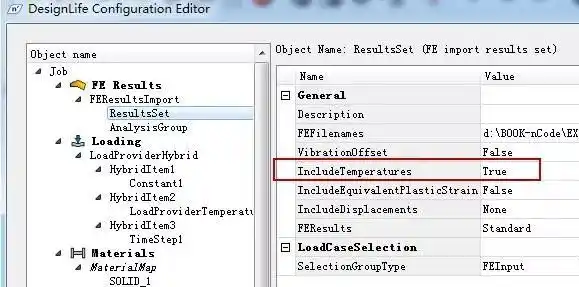

3、对于SN或者EN求解引擎，需要配置“FEResultsImportŠResultsSet”细节设置“IncludeTemperatures”为True，热机蠕变疲劳考虑温度影响，如图2.3所示。

图2.3

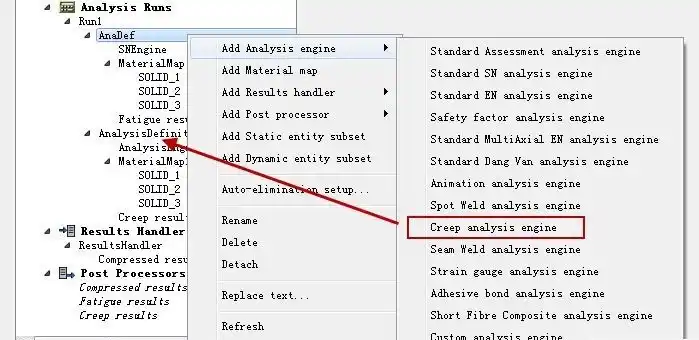

4、对于同时考虑热机蠕变疲劳以及应力或者应变疲劳分析的疲劳计算流程，需要基于SN或者EN疲劳引擎内部二次搭建蠕变疲劳求解引擎，同时允许对于应力或者应变、蠕变损伤分别监测，如图2.1中DataValue Display Glyph。

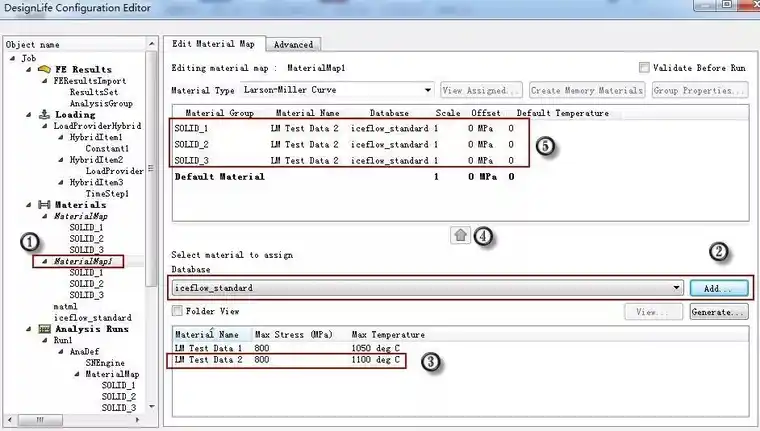

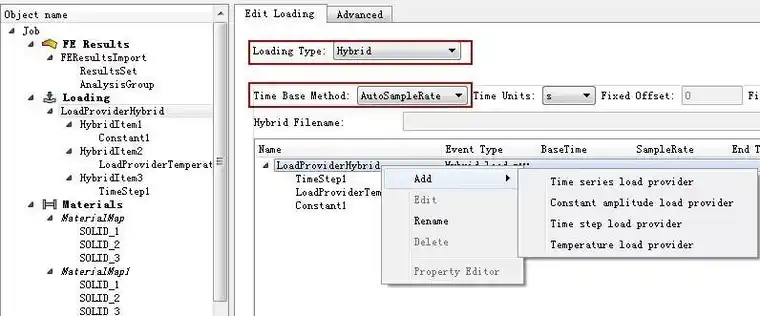

5、如前所诉，在应力或者应变疲劳导航树下需要添加热机蠕变疲劳所对应的材料、载荷通道、求解引擎、计算处理输出等子项并进行子项菜单配置。例如LM蠕变材料添加，例如根据有限元分析过程中热与结构载荷考虑，采用Hybird载荷以及其他常幅值载荷、时序载荷等，如图2.4、2.5、2.6所示。

图2.4

图2.5

图2.6

6、对于引擎的创建过程较为繁琐，可以自行尝试完成这个过程，限于篇幅不再具体说明。

7、搭建热机蠕变求解引擎后，即可联合SN或EN求解引擎进行热机蠕变疲劳的计算，如图2.7所示。

图2.7
