SIMSOLID在粉末冶金行星架仿真中的应用

1. 背景介绍

行星架是自动变速箱中动力传动的重要零部件。

本案例以某变速箱中的粉末冶金行星架为例子,通过在SOLIDWORKS中建立数模,导入simisolid,建立与之匹配的材料,建立固定约束条件,施加扭矩,对其进行静扭仿真分析。并与试验结果进行对比。

本案例在于通过一个小的实际案例,体验SIMSOLID无网格计算流程,学习并熟悉其操作界面,抛砖引玉。



2.模型说明

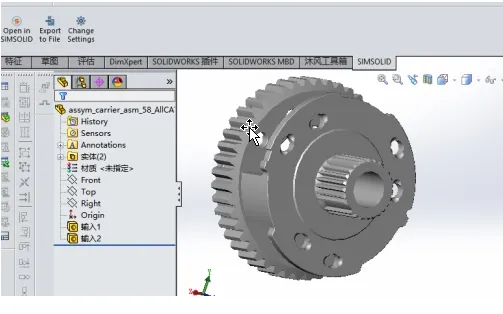

在SOLIDWORKS中建立三维数模

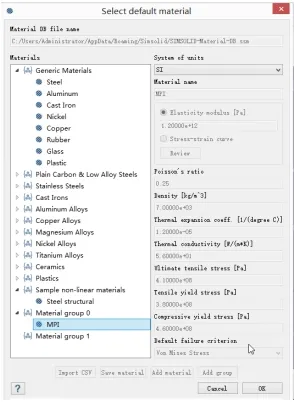

2.建立自定义材料特性并赋予零件

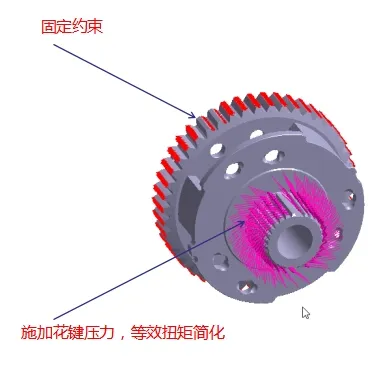

3.设置约束及受力情况的边界




4.分析及结果查看

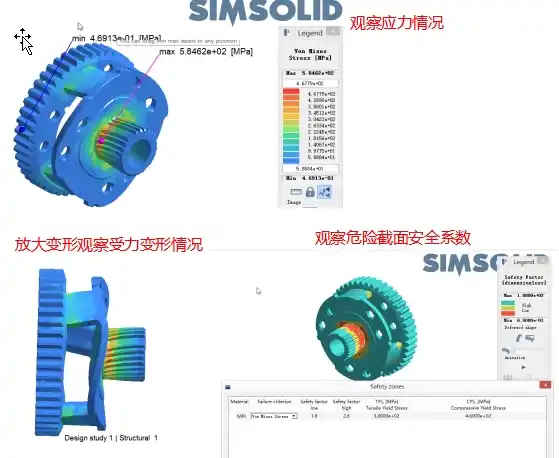

4.1 通过分析看到应力最大位置发生在花键根部,而行星架主体部位未有大的应力集中现象。

另外前后两部分连接部位也有应力体现



4.2 放大变形看到由于扭转似的行星架薄壁板件发生了扭曲变形。


基于SIMSOLID的粉末冶金行星架仿真分析的图5基于SIMSOLID的粉末冶金行星架仿真分析的图6

基于SIMSOLID的粉末冶金行星架仿真分析的图7

5.试验对比

通过静扭试验,可以看到失效模式及断裂部位与仿真危险点对应。




6.优化方法

行星架花键危险部位采取特殊特处理方法进行强化。保证此处安全系数。

基于SIMSOLID的粉末冶金行星架仿真分析的图9
