爆破模拟新解:LS-DYNA中的Lagrange与slid接触

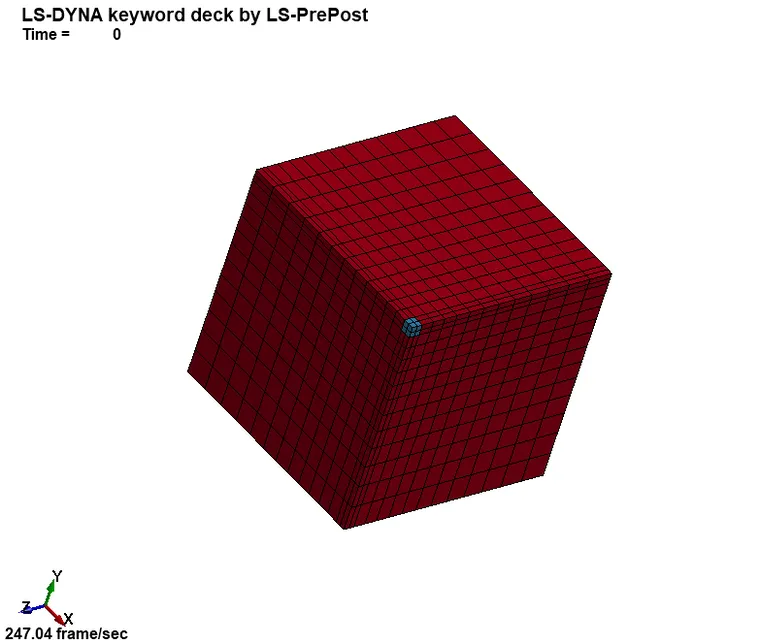

炸药单元使用六面体实体单元(Lagrange)模拟,炸药单元与被爆炸单元之间使用接触。单位kg-s-m


1、使用推荐最多的sliding接触关系 *CONTACT_SLIDING_ONLY 注意接触是segment(这里要注意的是:接触面segment set设置尽量准确,尽量避免以part设置segment).


2、炸药和结构单元都设置为:Section=*SECTION_SOLID ELFORM=1(缺省的中心单点积分恒压固体单元,纯Lagrange方程)


3、需要约束的节点要根据需要约束方向尽量不要一次把6个自由度全部约束.
