摘 要:
利用 solidThinking Evolve 强大的「Construction Tree」结构树,与建模、渲染等 模块,快速创建、评估、推敲设计,自由发挥创造力。并快速获得同一系列下不同规格的若干产品,使整个工作流程快速高效。以此介绍了 solidThinking Evolve 解放思维,加速流程的功能特点。
关键词: 工作流程 结构树 渲染 三维建模 设计 solidThinking Evolve
1 引言
随着生活水平提高,中国大众对日用品的需求不再只停留在实用性上,产品材质,外观, 品牌内涵等因素同样影响消费者的购买决策。国际家居日用品牌涌入中国。本土品牌遍地开花,但缺乏优质设计。悠品生活贸易有限公司致力于研发、生产、销售高品质的生活日用品, 打造中国自己的设计品牌,将「中国制造」转变为「中国创造」。
在产品研发过程中,传统工作模式已经不能跟上现代设计思维以及快速迭代的产品周期。 作为一款国内应用较少的产品,我接触 solidThinking Evolve 的时间比较晚,但立刻使我眼 前一亮,强大的「Construction Tree」允许设计师在设计成形后修改其中某些步骤,模型实时重建,满足推敲造型等需要,整个过程是非线性的,解决了我在设计过程中的最大痛点。
软件是表达创意的工具,「工欲善其事,必先利其器」,更高效的工具可以帮助设计师解 放设计思维,加速流程,更好地表达创意。
2 HYDRIA 系列玻璃产品设计过程
下面将通过 HYDRIA 系列玻璃产品设计的实例,来看看 solidThinking Evolve 如何应用到家居日用品设计中。
2.1 二维构思
设计初期,对创意进行初步草绘,由于二维草图视角单一等缺点,不能全方位地反映设计。许多问题建模完成后才会暴露。引入 solidThinking Evolve 后,评估与修改都更加高效, 可以降低流程中二维效果图的权重,减少在这个步骤反复修改花费的时间。
2.2 模型创建
solidThinking Evolve 建模工具丰富,可以满足绝大多数设计需求。在建模过程中需要注 意遵循一定的建模思路与原则,保证结构树的完整性。
Construction Tree 结构树可以记录完整的创建步骤,当对其中的某个步骤进行调节,模型将实时重建。如图 1 中,针对几条样条线进行调整,即可改变产品形态,以推敲产品细节。 类似的操作反复进行,可以快速获得方案的最优解。

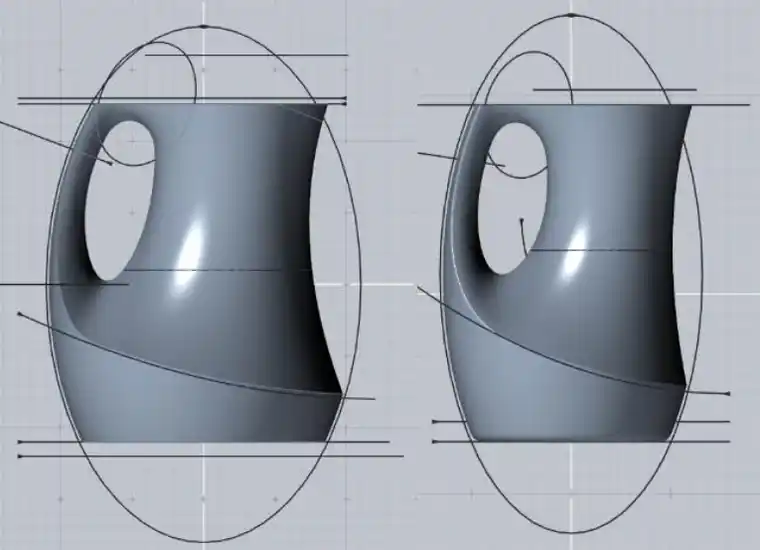

图 1.通过修改 Construction Tree 结构树中的基础元素来推敲造型
本系列产品根据市场需求,需要衍生出 1800ml 与 1000ml 两种规格,同样只需要改动结构树中的几个步骤,即可快速获得。

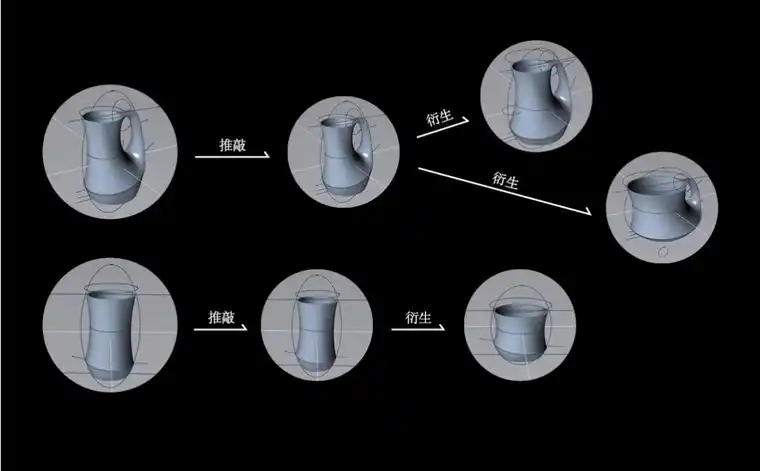

图 2:快速获得同一系列下不同规格的若干产品
2.3 高效渲染,辅助评估
solidThinking Evolve 自带渲染器可以用「效果真实,速度惊人,傻瓜式操作」来概括: 只需要将视图切换到 Interactive Rendering(交互式渲染)界面,为模型添加软件预设好的材质,即可得到高品质的渲染结果。对视图进行旋转,缩放,渲染结果也可以实时更新。大大减轻了设计师的工作负担。图 3 即为完全使用自带玻璃材质与默认场景得到的效果,整个渲染过程耗时不到 30 秒。
借助 Evolve 强大高效的渲染模块,可以快速输出产品效果,用于团队内的评估讨论。 也可以给客户提供直观的评价依据。
图 3.使用 solidThinking Evolve 得到的渲染结果
Evolve 自带丰富的材质库与场景预设,可以满足大多数渲染需求,只要动动鼠标,即可得到满意的渲染结果。

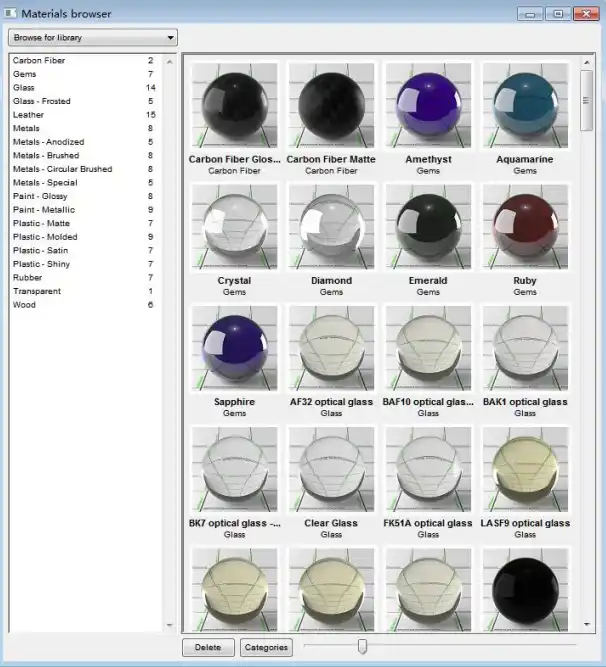

图 4.solidThinking Evolve 预设材质库
2.4 文件交换
设计成形后,有时需要输出文件到专业的渲染或动画软件,用于视觉创意表达。 solidThinking Evolve 提供丰富的文件输出格式,可以根据精度需求自由控制 Polygon 模型的 面数,输出*.obj 格式文件,十分便利。
图 5.输出 obj 格式到专业动画渲染软件中表现视觉创意
Evolve 与其他 CAD 软件的文件交换同样方便,通过安装插件,甚至可以在 SolidWorks 中直接打开 solidThinking Evolve 的*.evo 格式文件,快速输出工程图。而在 Evolve 中修改模型,可以在 SolidWorks 中更新,产品结构上的任何变化,设计师都可以在 solidThinking 中对模型直接进行修改,把握造型。

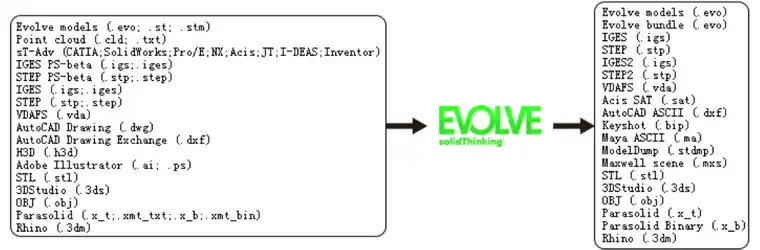

图 6.solidThinking Evolve 支持的文件输入输出格式
3 结论
solidThinking Evolve 带来的工作流程改进,让设计师开拓思维,专注于创意表达。还能促进设计师与工程师以及市场人员的交流,帮助团队的整个设计流程更加顺畅高效,将设计时间缩短了 50% 以上,加速产品上市时间。
"Where ideas take shape"恰如其分地体现了 solidThinking Evolve 解放思维,加速流程的特点。
