solidThinking Inspire案例:形态生成技术助力排气扇托架设计

solidThinking的模块Inspire可以在设计之初便提供给设计师正确的结构基础,帮助他们获得既满足结构需求又满足设计美感的造型。本案例中展示了一个排气风扇托架的设计过程,从中用户可以了解到Inspire的妙用。

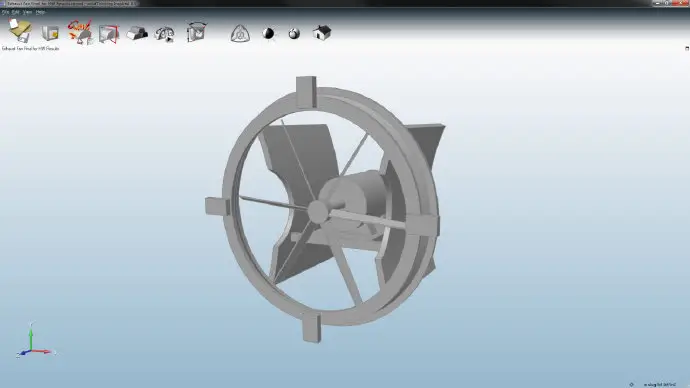

首先,用户可以在solidThinking建模环境下,或其他建模软件如pro/E、solidWorks中,创建排气扇的基本构件。然后导入Inspire环境中:


在真实的环境中,此排气扇需要承受各种约束,因此,我们可以利用Inspire中提供的各种约束工具为此排气扇设定约束。


首先,为排气扇的中心加入扭矩:

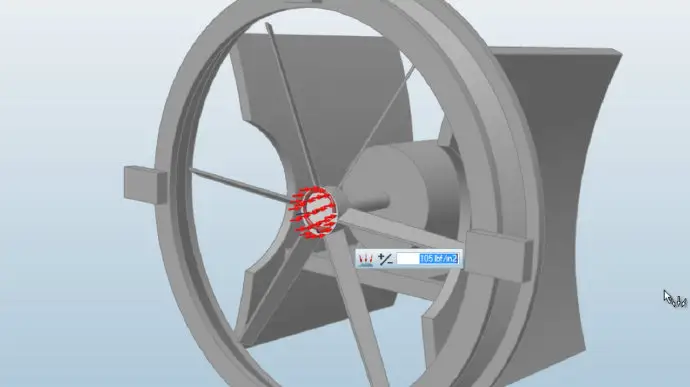

为了固定风扇叶片,为扇叶中心加入施加于面的压力。

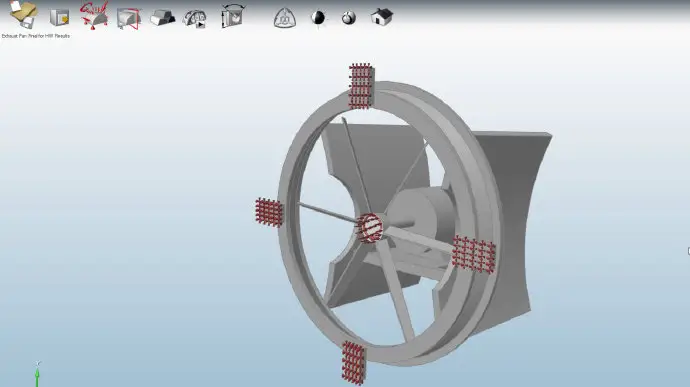

由于排气是固定在墙面上的,所以为其四个卡位加入面支持力。

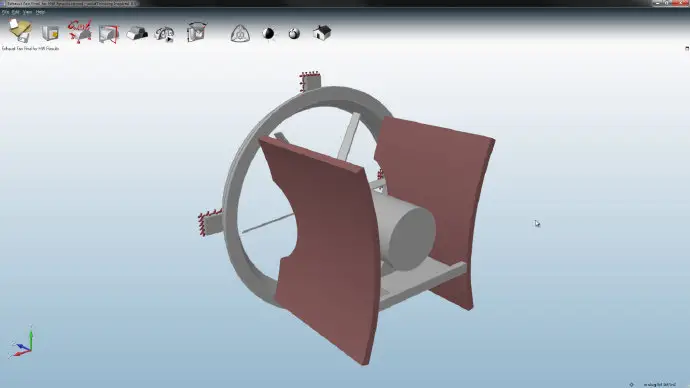

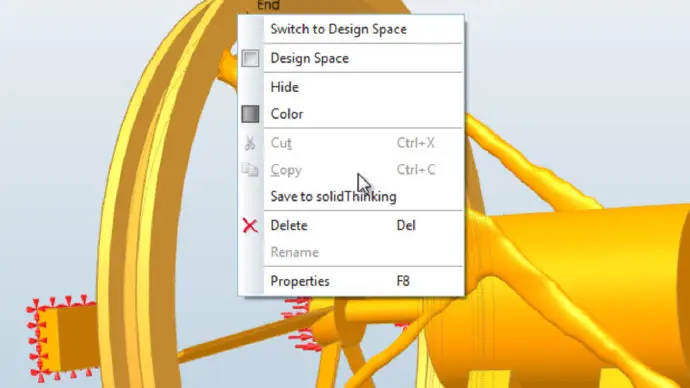

实际中,我们要设计的是排气扇托架的造型,所以对于不需要进行优化的对象保持不变,作为“非设计空间”(下图中灰色部分)。而对于托架部分,需要用户选中对象,点击右键,为其设置“设计空间”(Design Space)。如下图所示,紫红色的部分为托架,已经设置其为“设计空间”。

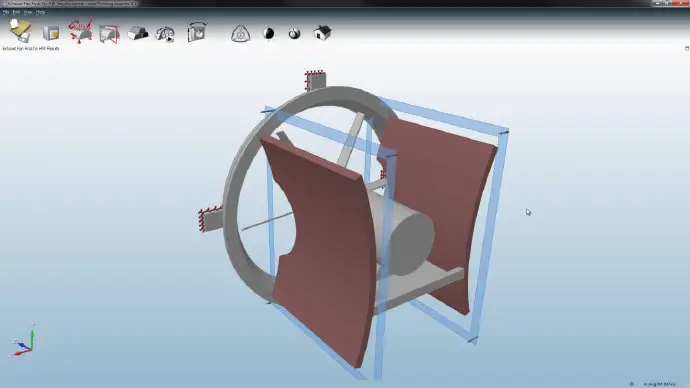

根据加工需要,用户可为托架设定分模截面。如下图所示:

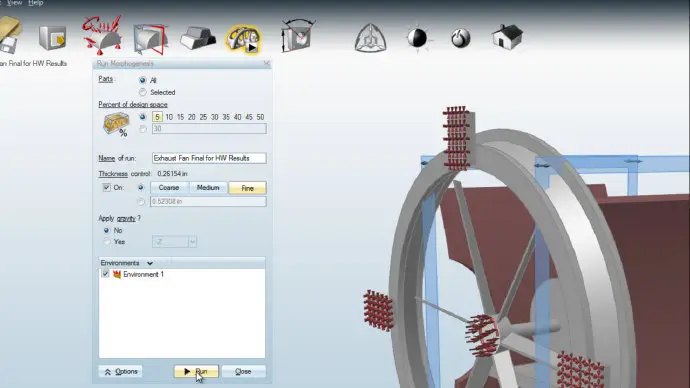

所有约束设定好后,即可开始运行Inspire的“形态生成技术”。从图中还可以看到,用户可以设定最终生成的骨骼造型所用的材料占设计空间的百分比。此案例中选择了5%。

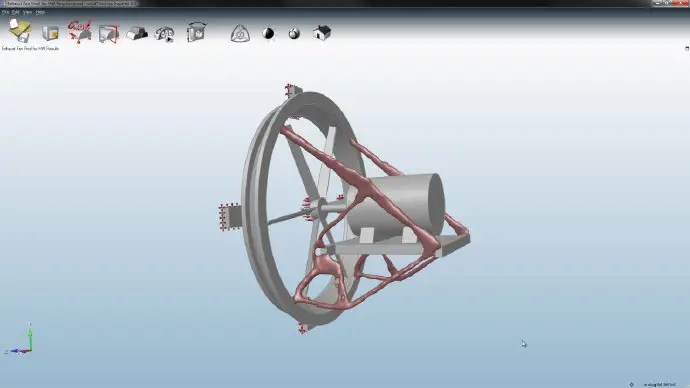

生成结果如下图所示:

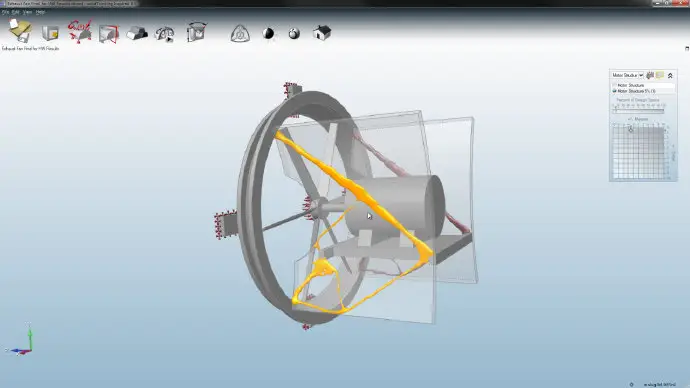

利用上图右侧的小面板,可以微调结果。最终确定结果如下图所示:



这个类似于骨骼的造型,就是一个用料最省、结构最优化的造型基础。它可以直接被导入到solidThinking建模及渲染环境中。设计师便可以利用这个结果进行下一步的造型设计。当然,它也可以输出到其他软件环境中,如pro/E等工程软件中,作为结构设计师工作的参考。




此案例的最终设计效果如下图所示。从图中可以看出,设计师根据Inspire的优化结果进行造型设计,材料最节省,造型最精炼,同时结构满足支持要求。

此图渲染及展示动画由solidThinking完成。
