地面电池框静应力分析详解

如图,电池在拎起耳朵的状态下,套在电池外层的外壳的受力状态,主要受力来自于外壳自身的重量。

地面电池框静应力分析的图1

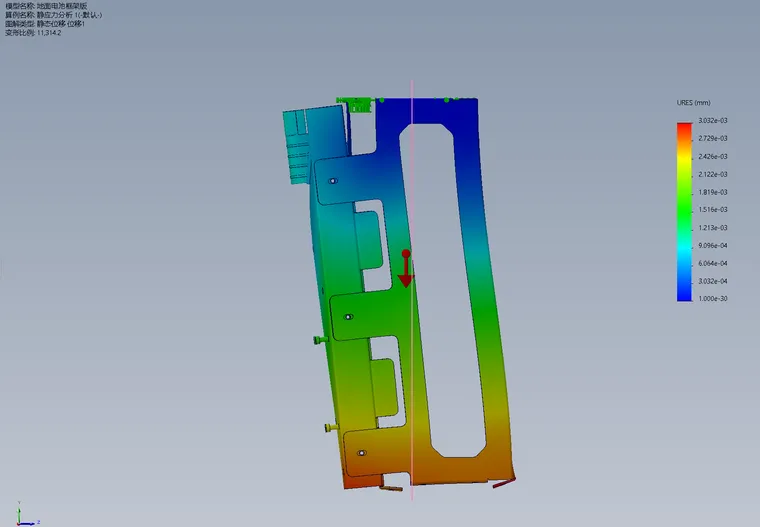

计算出的形变会朝右侧歪,实际里边有电池支撑的情况下不太会有右侧歪斜的情况出现。

地面电池框静应力分析的图2

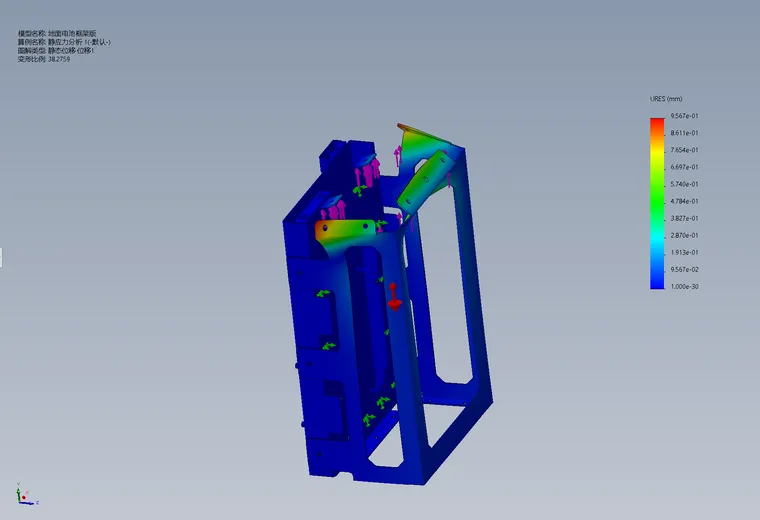

在左侧给上一个固定后,得出的形变图形如下。左上和右下的形变会更突出。可这样的形变依然与实际中担心的情况不符合,实际中比较担心的是上边的绊脚变形从而使,电池从其外壳中脱出。

地面电池框静应力分析的图3

地面电池框静应力分析的图4

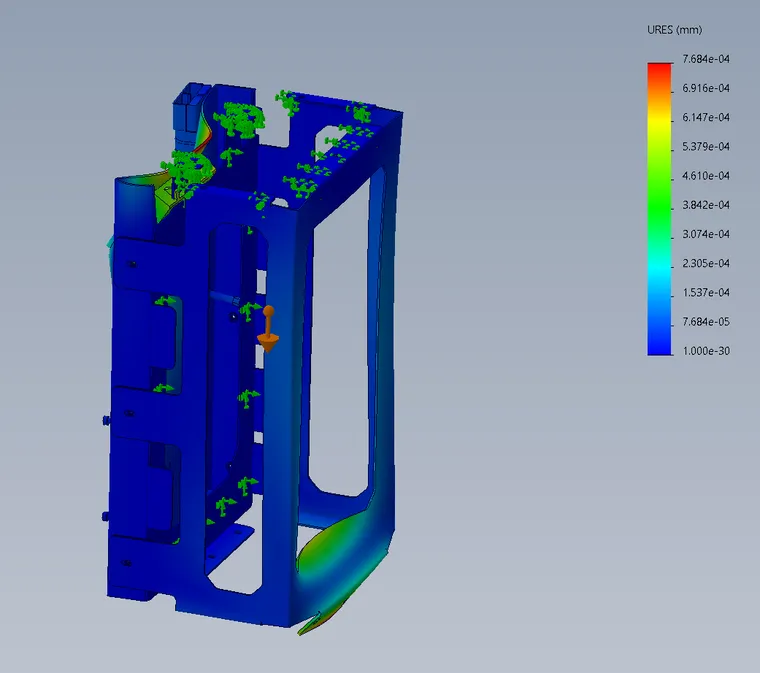

固定左侧面,给上侧面各个绊脚施加向上的力,得到的结果会接近设想中状态。上绊脚会造成形变,电池从里脱出。

地面电池框静应力分析的图5

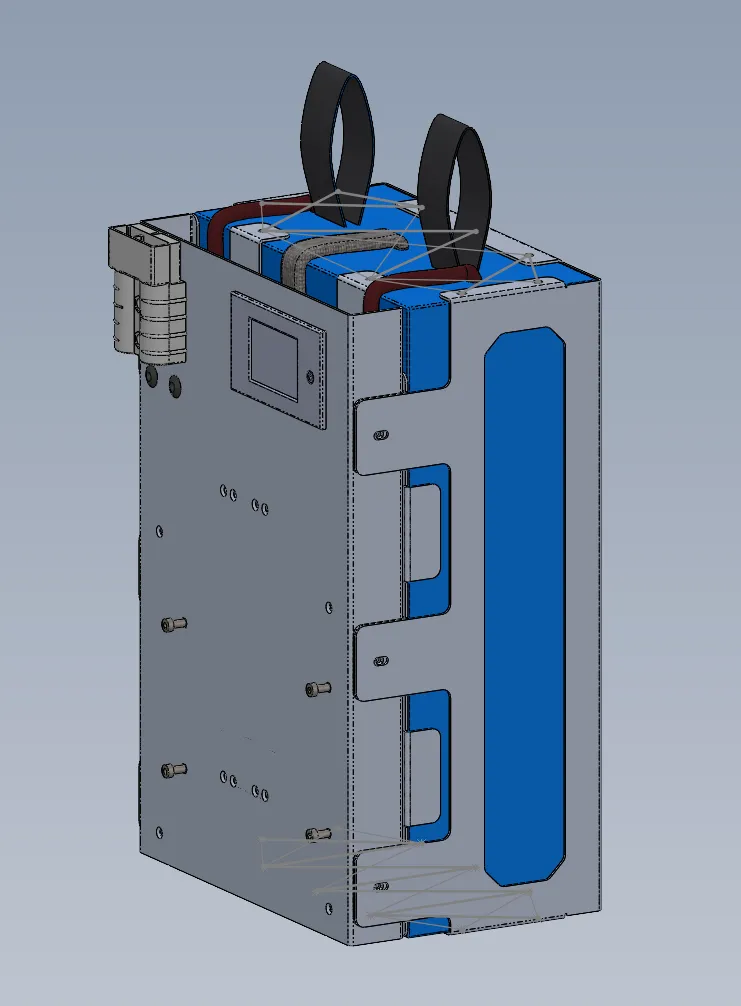

预防设想中的脱出,给出的方案是使用线索将上侧绊脚绑紧连接,防止形变。

地面电池框静应力分析的图6

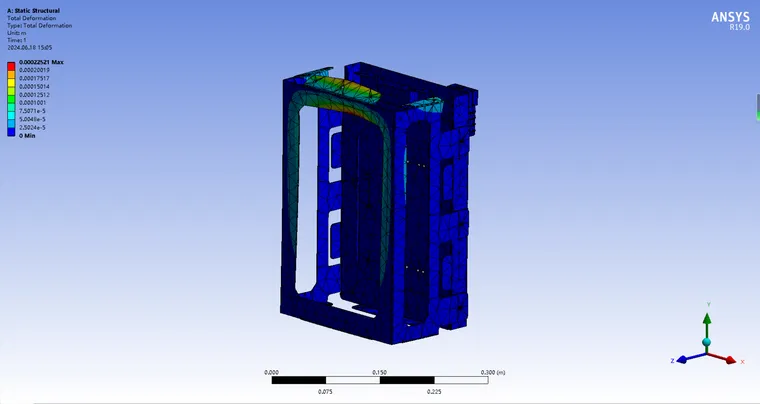

ANSYS同样选择材料为铝(两者铝的参数不太一样),相同参数得最大形变量分别为0.956mm(sw)和0.225mm(ansys)。

地面电池框静应力分析的图7
