这个功能可以说是非常强大。 众所周知,有限元结构仿真最花时间的莫过于在几何的前处理上。 很多时候, 要么CAD文件是一个巨大的组装件,成千上万个零件。 你需要对组装件进行必要的简化和取舍, 不然根本没法跑分析。 有时候CAD 文件本身就有很多几何错误,经常会遇到对一个面画了半天的网格都有问题,最后发现原来是有重面之类的问题。 说到画网格,重点来了它的第二个特点就是:
不需要对几何进行网格的划分。 这个就更省事了,直接在几何上面进行计算
SimSolid计算速度快,可以在很短的时间内给出结果,而且建立模型,施加力和边界条件超级简单
打开介面来做一个简单的介绍:

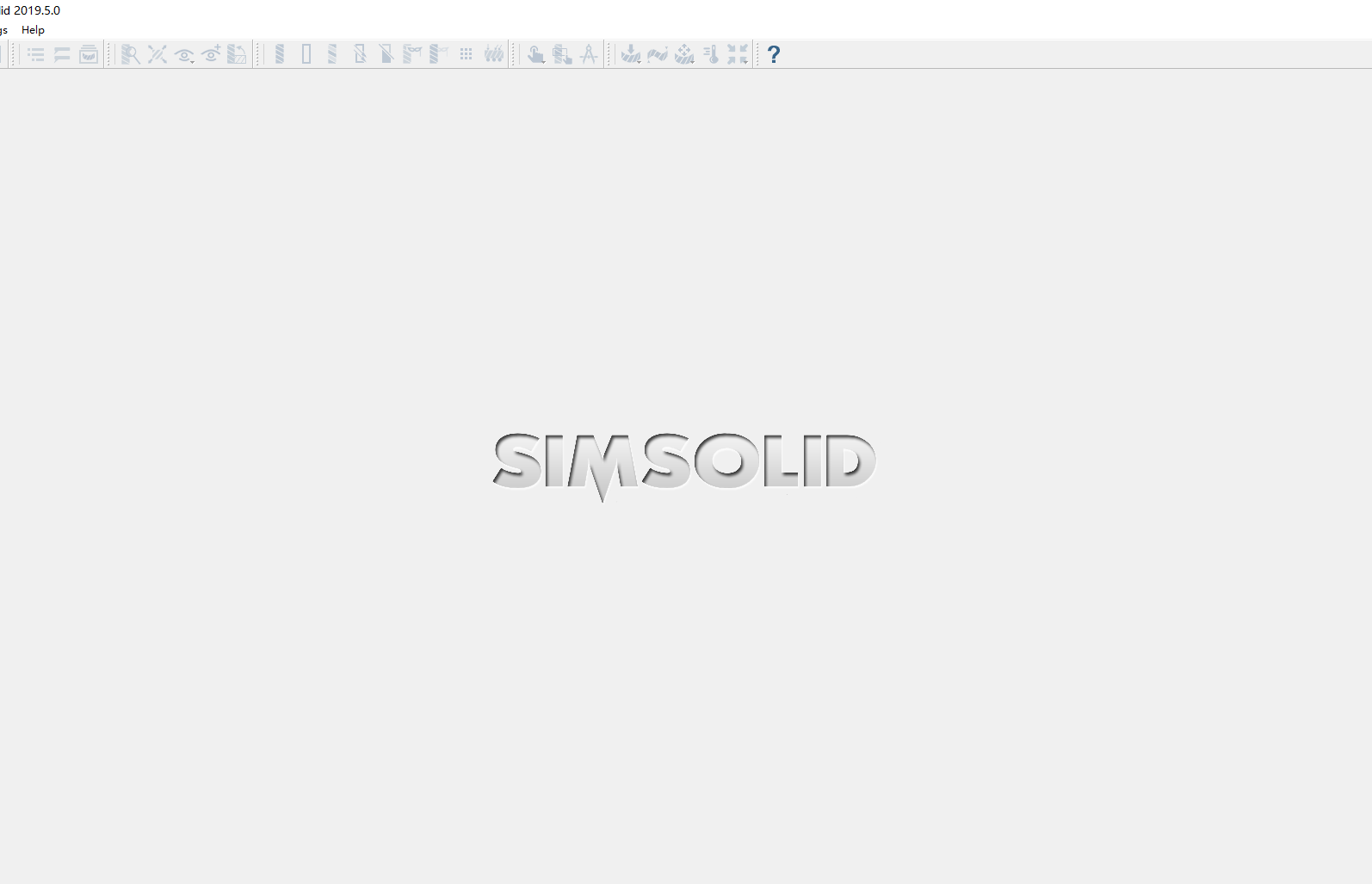

①下面是进入初始介面,非常的简洁明了

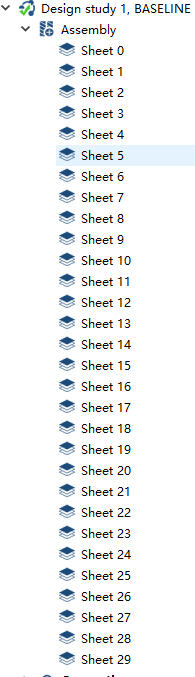

②打开一个文件 (模型来自Altair欧洲官方培训,如有侵权,告知即删),点开组装的部分发现一共有29个 板 (sheet):
③这样子一个模型如果是在传统的有限元软件里 可能要取梁的中面,然后再用RBE2 或者共节点之类的将每一根梁之间连接起来。 共节点,很麻烦,要处理很久。 RBE2 硬连会给整体结构带来额外的刚度(如果是做模态的,动态的分析就很危险了)
SimSolid 如何解决呢?

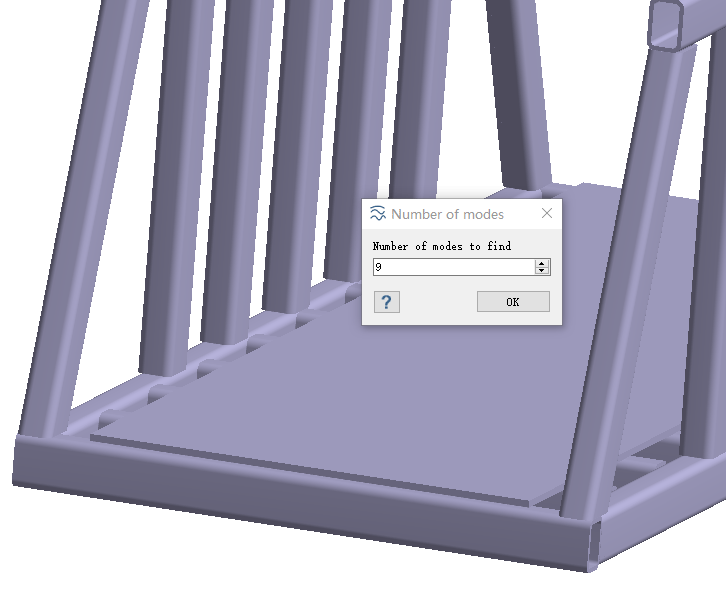

④直接选择要做的分析 (这里选了模态):

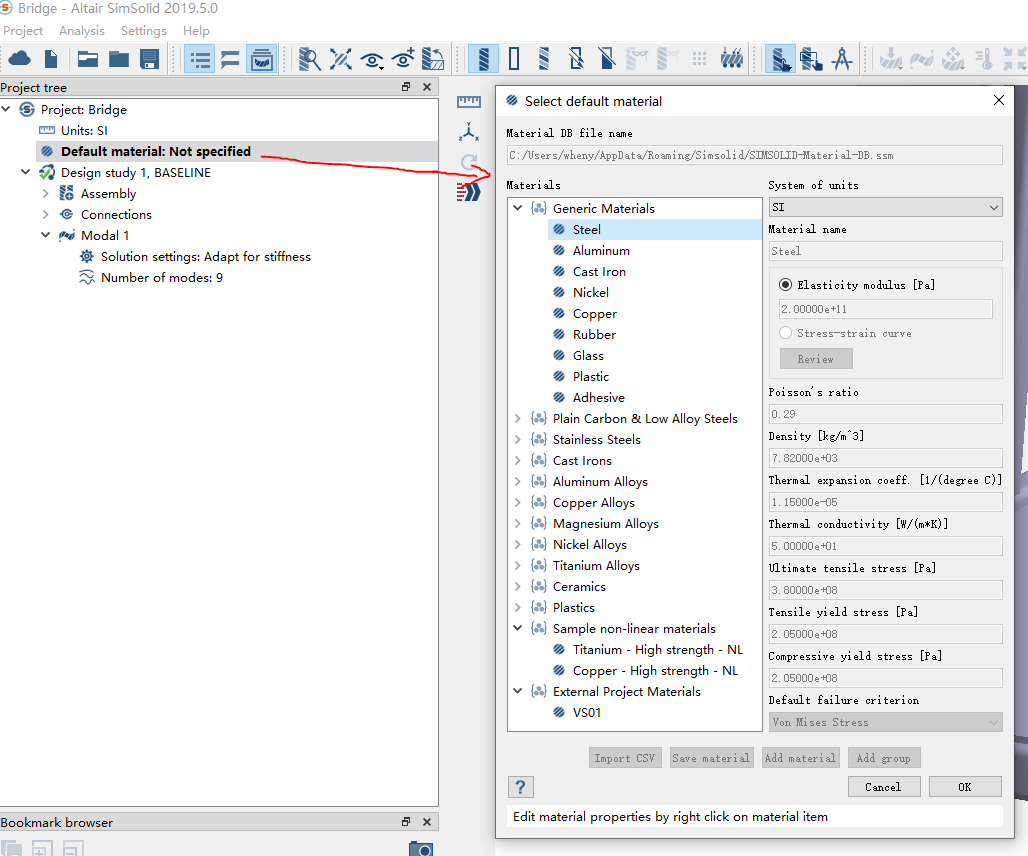

⑤在材料里面选择钢材:

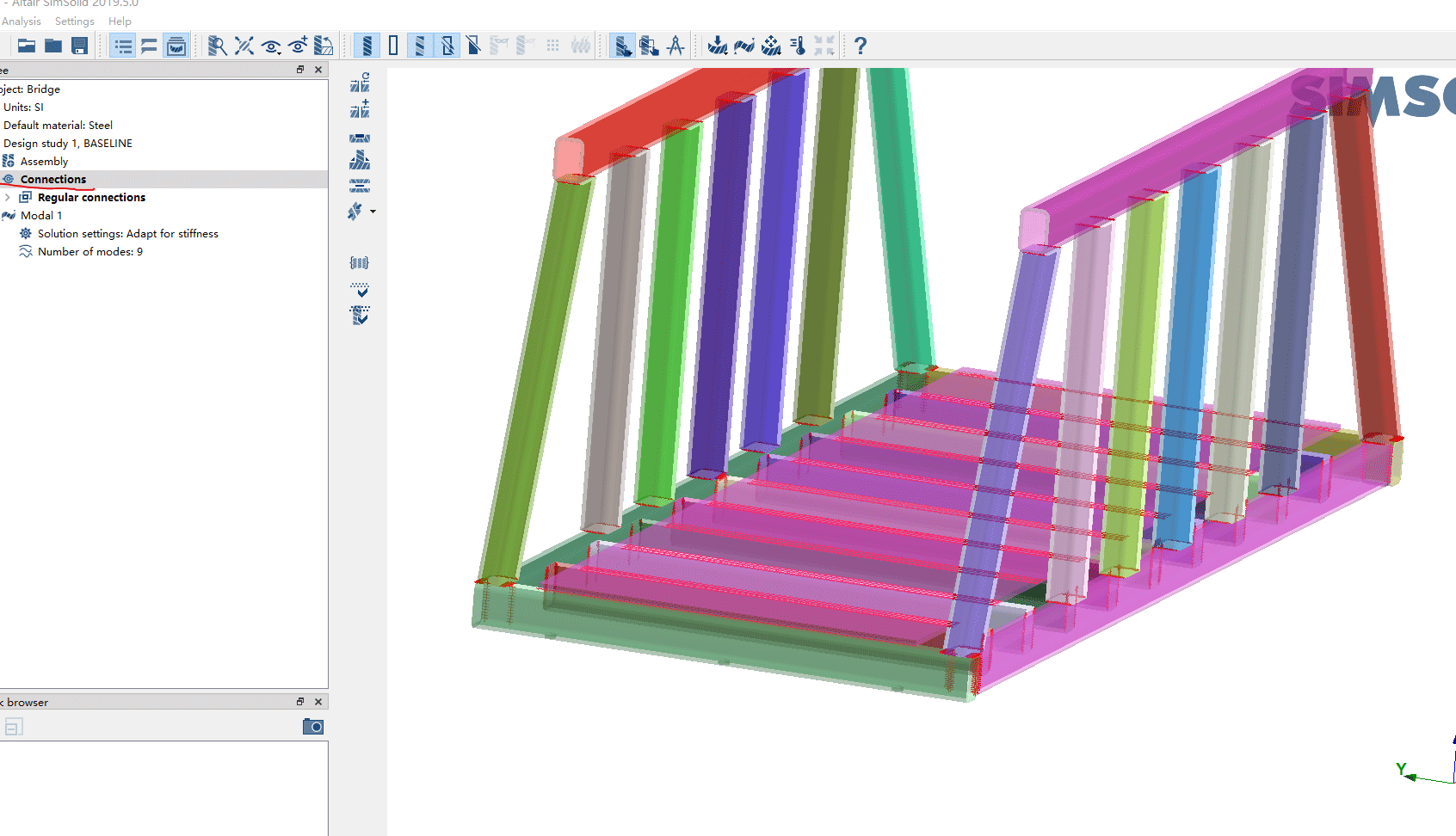

⑥双击连接自动找到连接处(一共118处连接,Hypermesh 里边头都给你做晕):

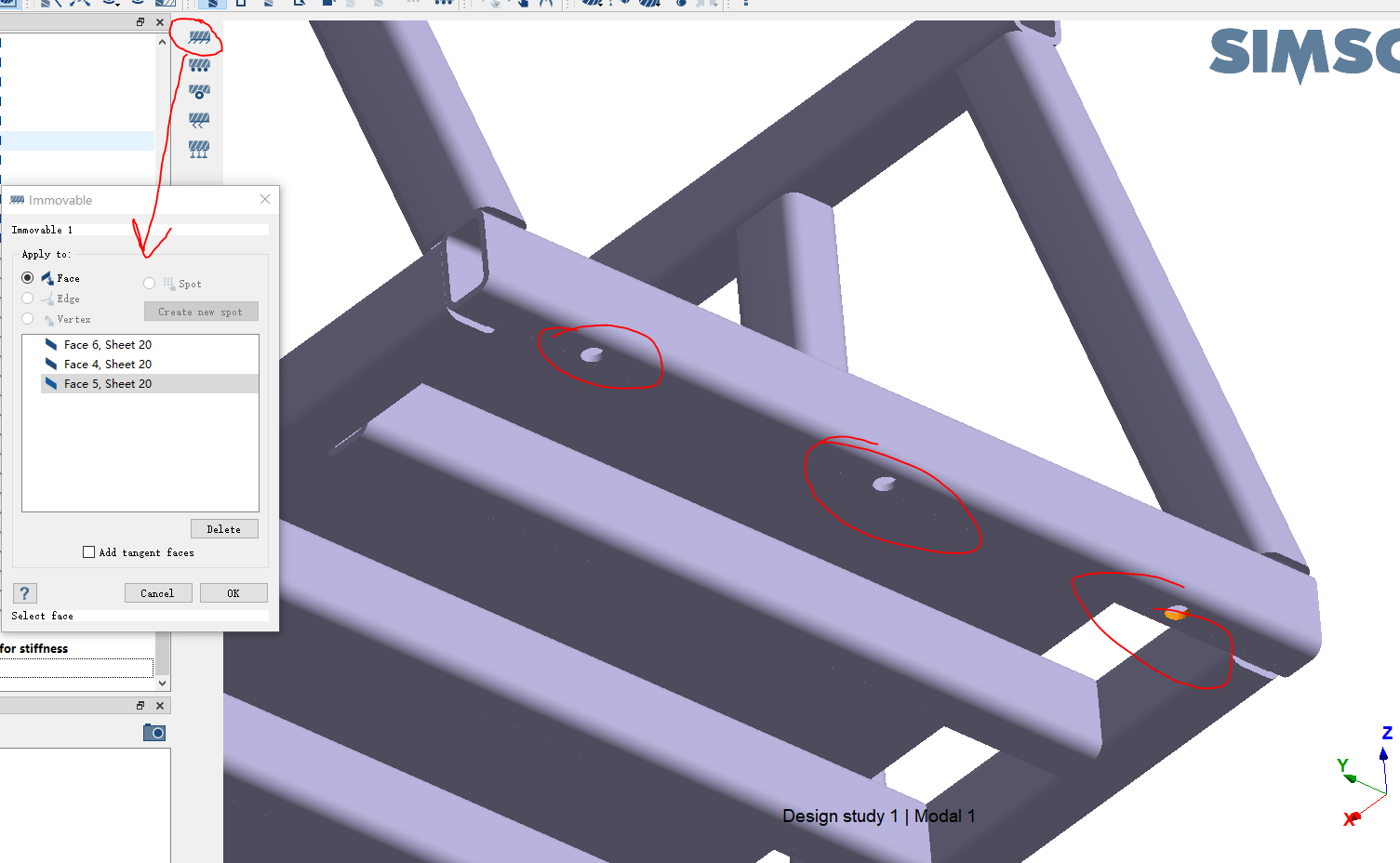

⑦添加边界条件:

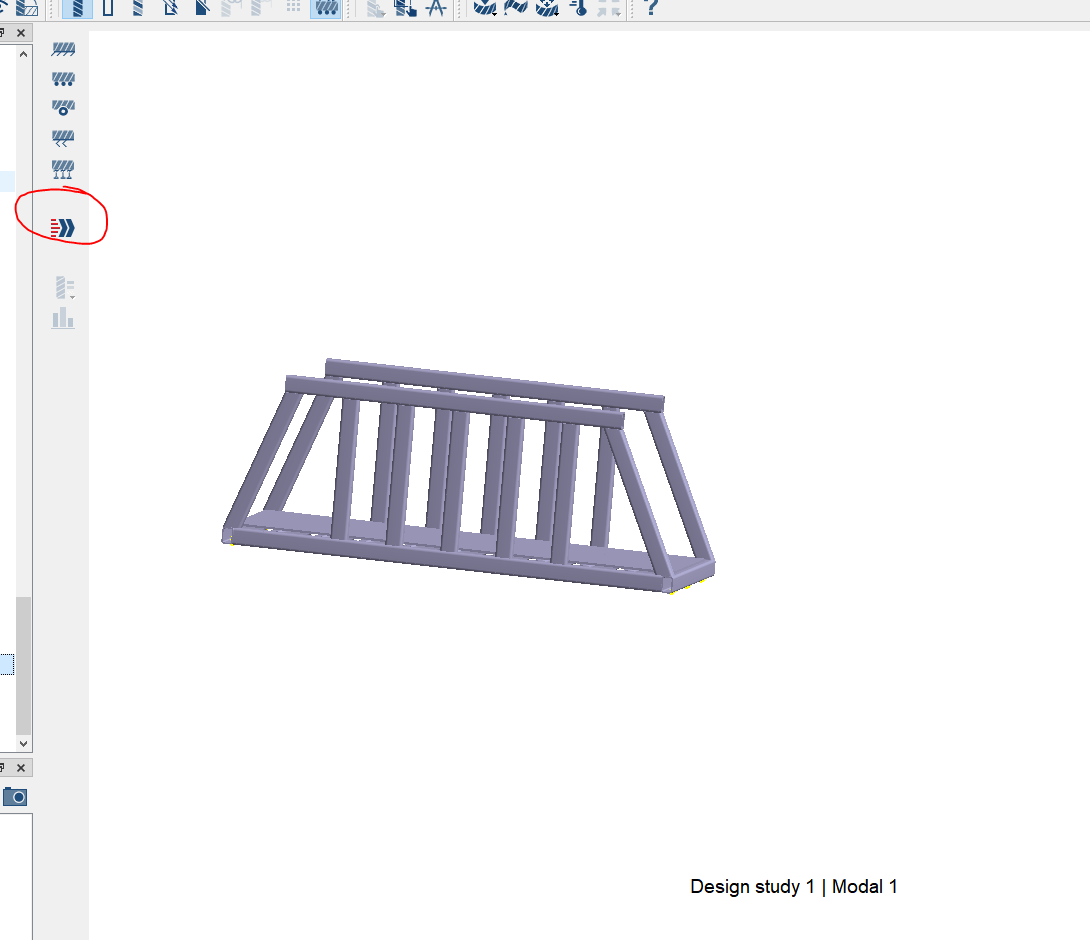

⑧点击Solve 就开始计算了

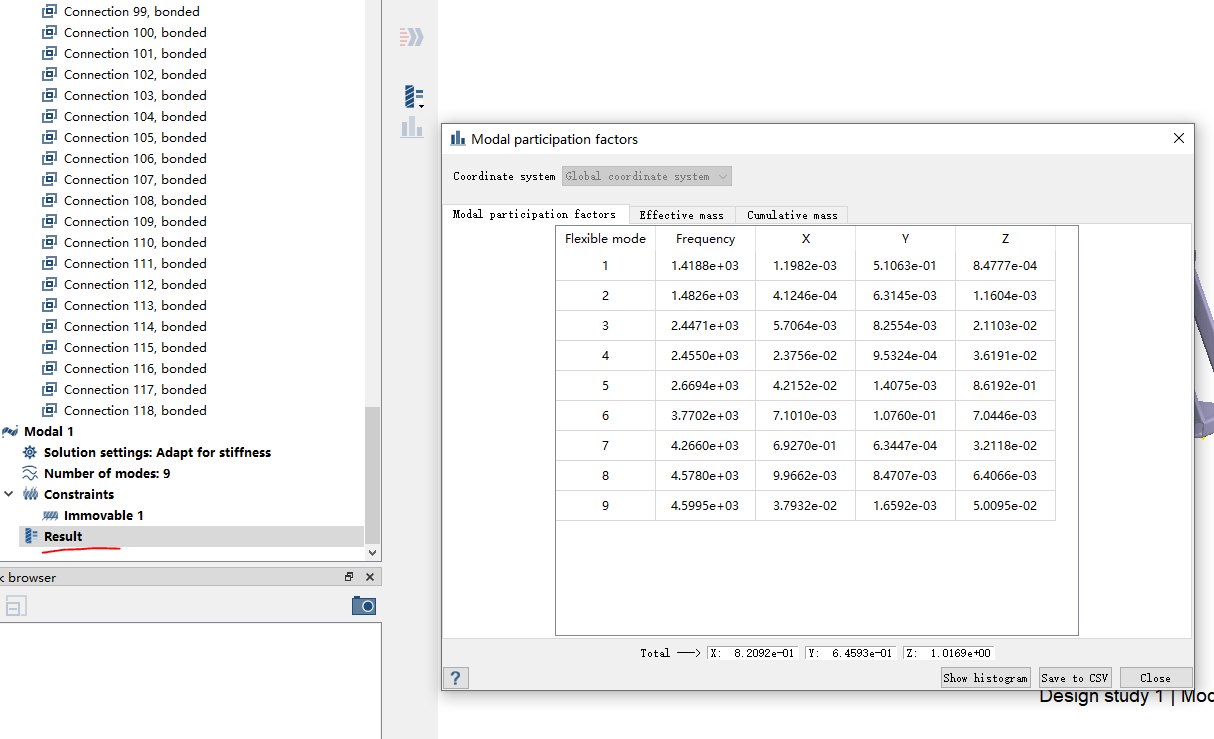

⑩在I5 4690 16G内存,WIN10 的平台下,大概10秒钟就有结果了点击 Results 就出结果了

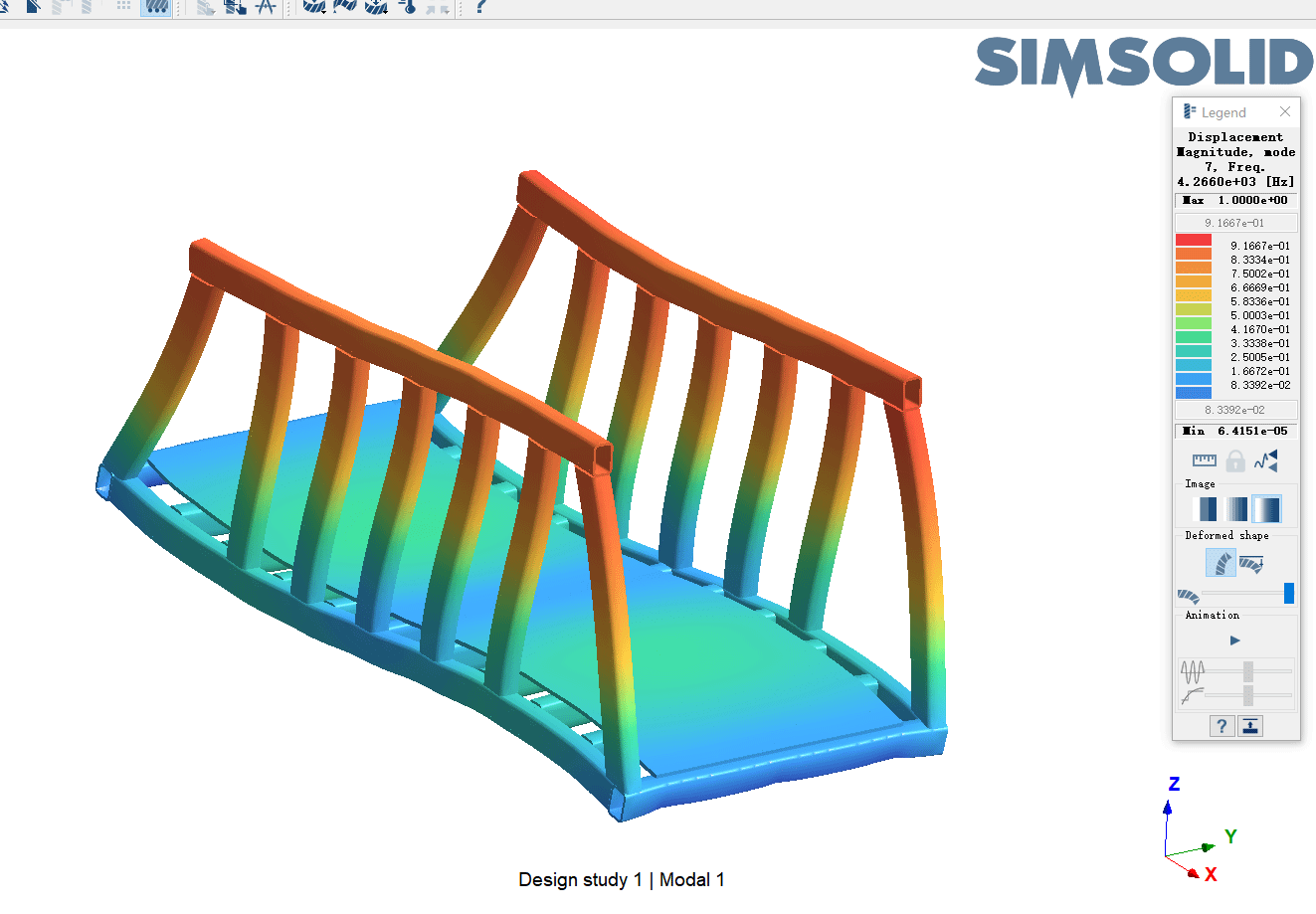

⑪再放一位移云图:
Altair SimSolid 是一款三维结构分析工具,可以处理静力,动力,热等结构问题;不使用传统有限元方法FEM(Finite Element Method)的三角形/四面体/六面体网格,计算时间大大减少。
