齿轮啮合动画:

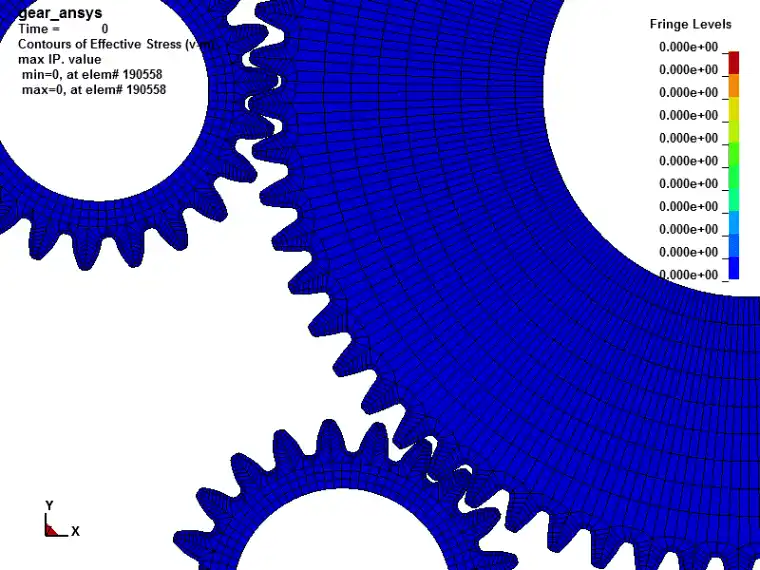

整体动画效果
局部动画效果
1. 将几何文件保存为sat等中间格式导入hypermesh中,对几何进行相关切分,建立网格模型如下图所示:
整体网格模型
局部网格模型
1. 由于弹性体没有转动自由度,采用刚柔耦合进行驱动,在齿轮内表面建立刚性面。
2. 定义齿轮材料为1号弹性材料模型*MAT_ELASTIC,定义内表面为刚性体*MAT_RIGID.
3. 定义加载幅值曲线如下图所示
4. 定义载荷速度曲线如下图所示:
5. 采用*BOUNDARY_PRESCRIBED_MOTION_RIGID以及*LOAD_RIGID_BODY对两小齿轮加载速度,对大齿轮加载扭矩。
6. 采用*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE定义接触对。
7. 其他采用关键字:
*CONTROL_TERMINATION
*CONTROL_TIMESTEP
*CONTROL_SHELL
*CONTROL_HOURGLASS
*CONTROL_BULK_VISCOSITY
*CONTROL_CONTACT
*CONTROL_ENERGY
*DATABASE_RBDOUT
*DATABASE_RCFORC
等。
结果分析,获得两齿接触力曲线如下图所示:
