LS-DYNA在多层钢筋混凝土结构弹丸侵彻模拟中的应用

本帖为弹丸对钢筋混凝土结构的侵彻过程，采用不共节点分离式建模法建立计算模型，梁单元和实体单元采用constrained lagrange in solid方法进行耦合。

通过此案例，能够完全掌握如下数值计算要点：

1）钢筋混凝土不共节点分离式建模方法，采用hypermesh划分网格；

2）梁单元和实体单元的耦合算法和接触算法设置；

3）混凝土损伤输出及参数查看方法；

4）钢筋应力应变输出及查看方法；

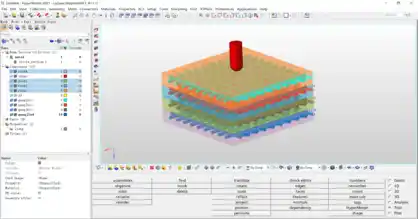

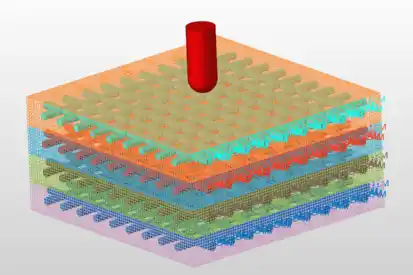

1.网格划分，如下所示

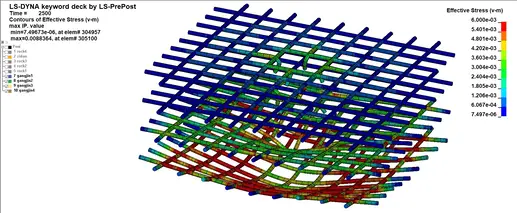

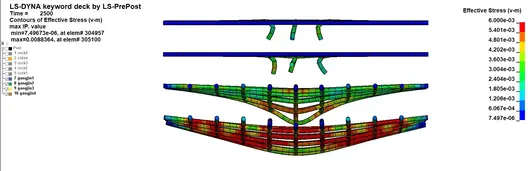

2.钢筋变形展示

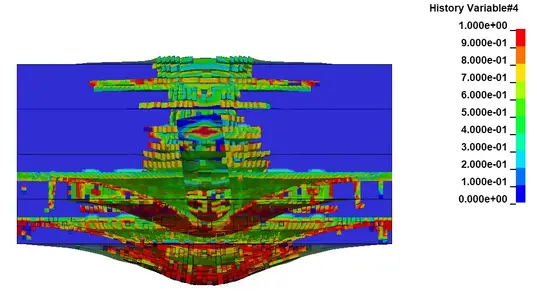

3.混凝土损伤展示

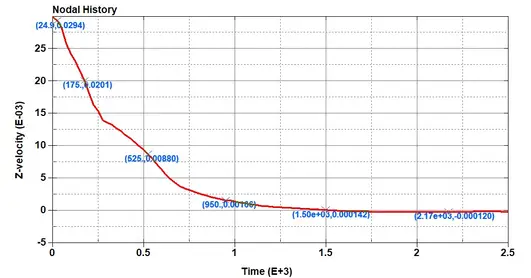

4.子弹侵彻速度展示

5.动画效果展示
