轴承外圈网格镜像术：Hypermesh高效解决方案

镜像用的命令是reflect，多做几个练习才能熟练掌握。

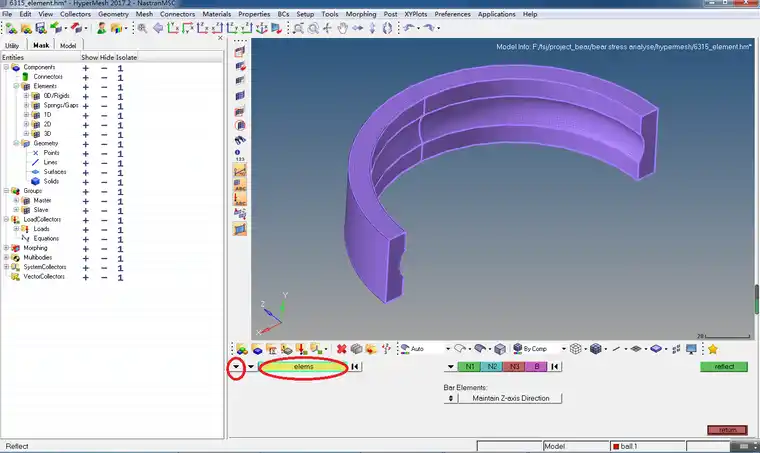

最初的状态如上图所示。下面TOOL>refect，注意下图两个红色的椭圆框（点黑色的下三角，element）

下面我们清楚要干什么：要选择3D网格实体了。

elems>by collector>鼠标左键点击网格模型>select 得到下图，即3d网格被选中

接下来改镜像网格了，实际就是镜像复制，不多说，看操作。elems>duplicate>original comp (复制要镜像的网格）

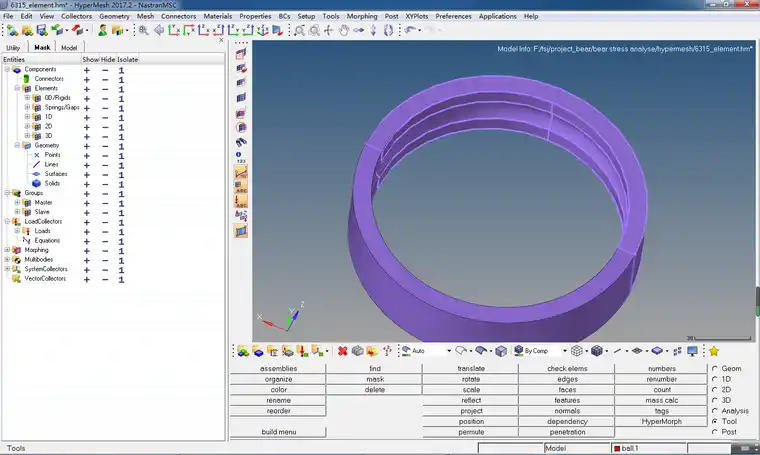

然后用鼠标左键点击N1，（这时候3d网格变成灰黑色了）>在对称截面上用鼠标左键任意选取三个不在同一条直线上的三个点>reflect>return
